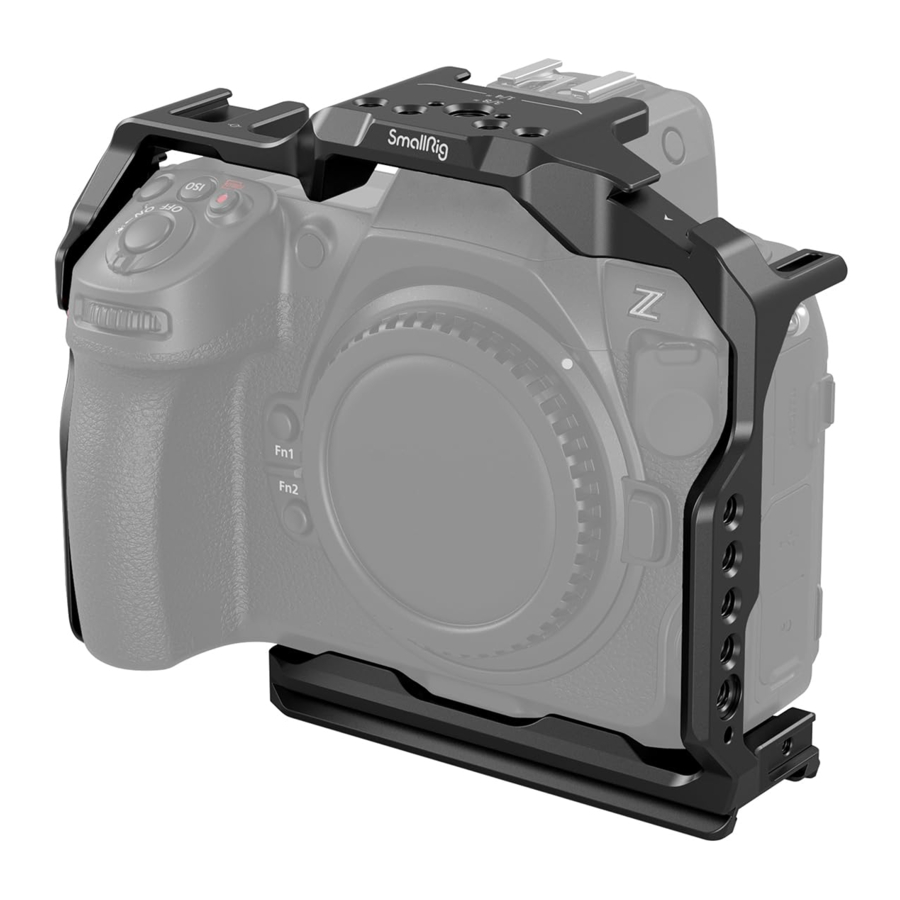

Manual de la jaula SmallRig

En la caja

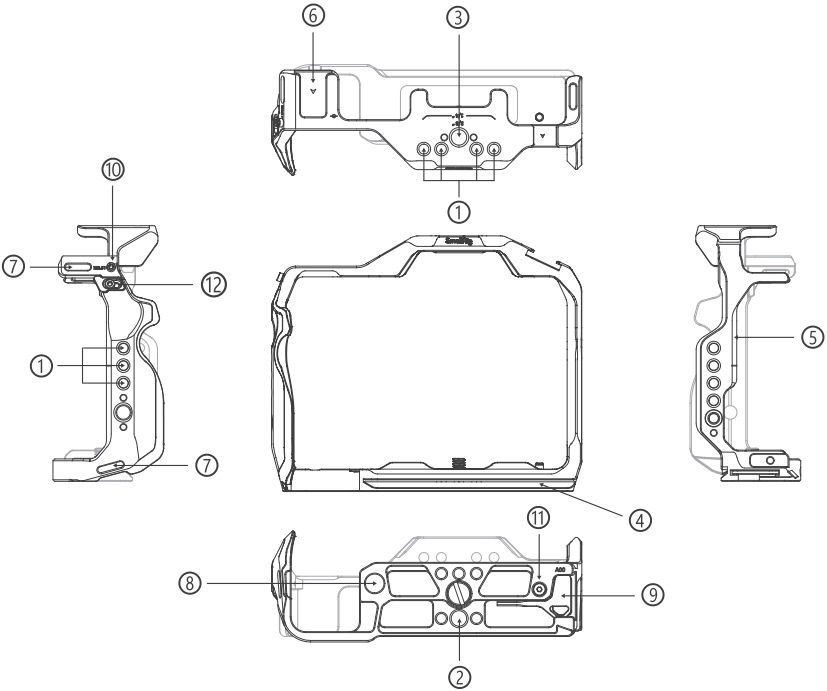

Detalles del producto

1. Orificio roscado de 1/4"-20
2. Orificio roscado de 3/8"-16
3. Orificio de localización ARRI de 3/8'-16
4. Placa de liberación rápida Arca-Swiss
5. Raíl NATO
6. Montura de zapata fría
7. Ranura para correa
8. Conector QD
9. Llave de doble cabeza
10. Tornillo M2 5
11. Tornillo de localización
12. Adaptador de bloqueo lateral

Instrucciones de instalación

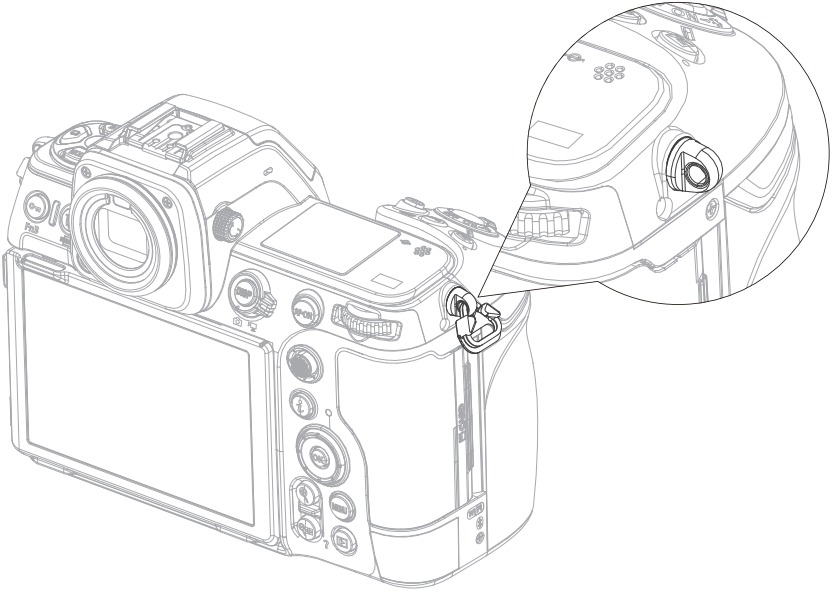

1. Retire la anilla en D dividida del lado derecho antes de instalar la jaula

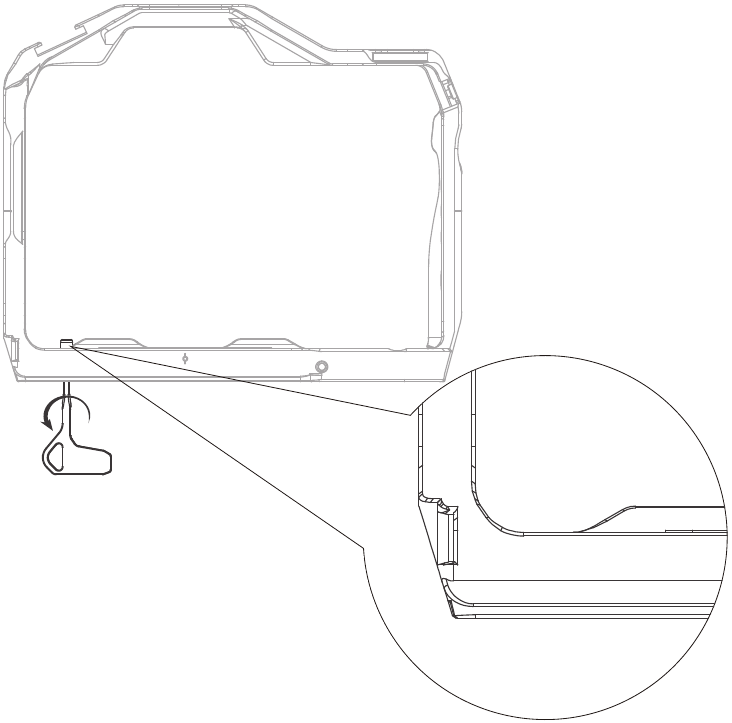

2. Afloje el tornillo de localización hasta que quede paralelo a la parte inferior de la jaula

3. Instale la jaula

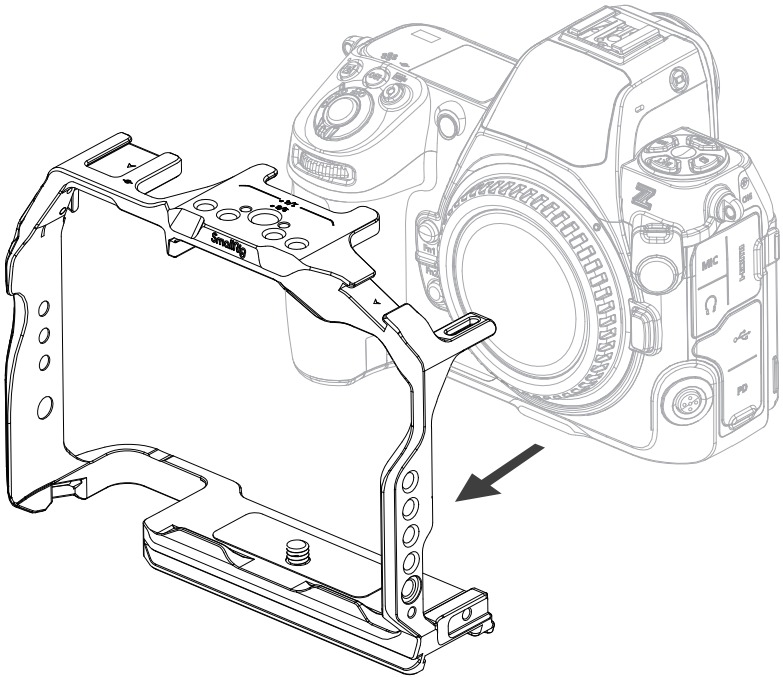

   1. Coloque la cámara en la jaula de atrás hacia delante

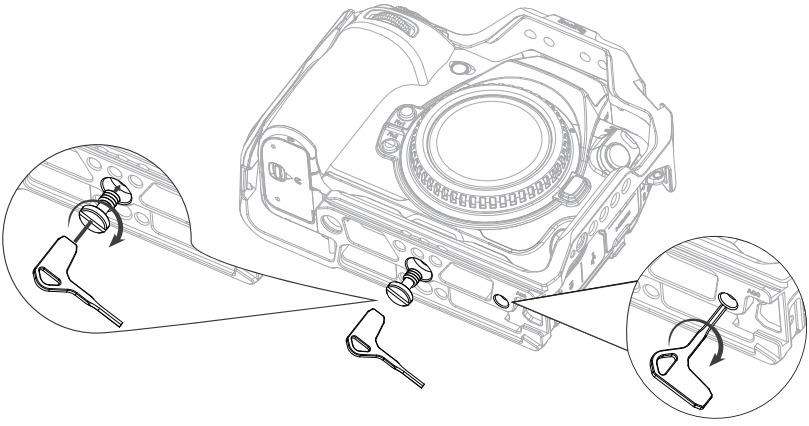

   2. Instale la jaula apretando el tornillo de 1/4"-20 y el tornillo de localización

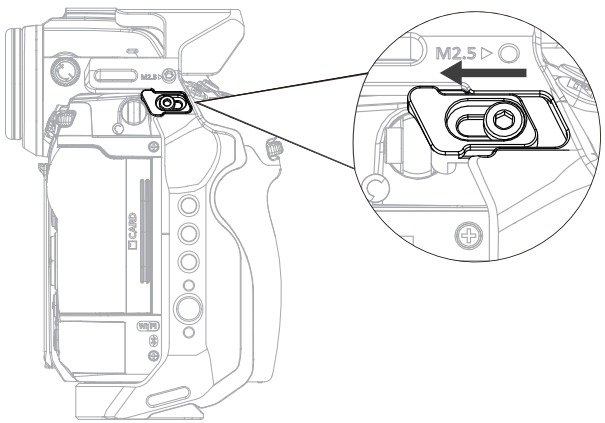

   3. Afloje el tornillo del adaptador de bloqueo lateral, mueva el adaptador de bloqueo lateral para que se alinee con la ranura de la correa de la cámara y, a continuación, apriete el tornillo

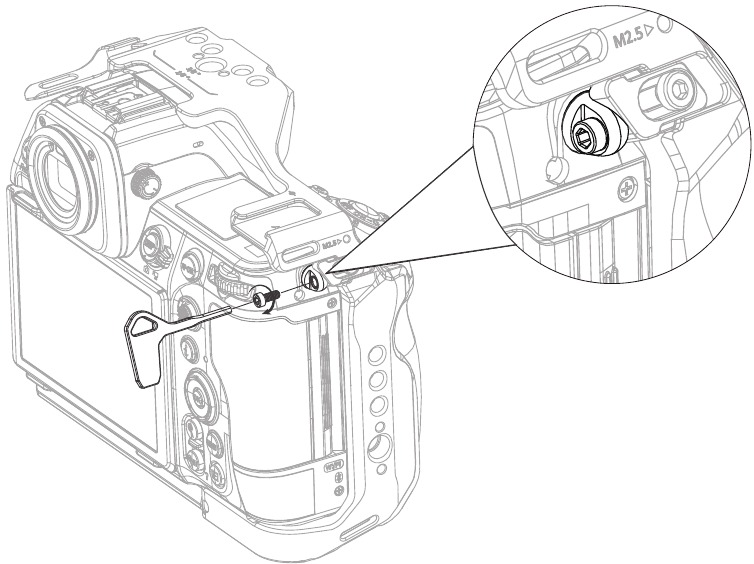

   4. Retire el tornillo M2.5 del lado derecho de la jaula y, a continuación, bloquee el tornillo M2.5 a la jaula a través de la ranura de la correa de la cámara


*El paquete no incluye la cámara

Advertencias

• Por favor, lea atentamente este manual de usuario.
• Por favor, conserve este manual de usuario. Conserve siempre este manual de usuario cuando transfiera los productos a terceros.
• Preste atención a todas las advertencias y siga todas las instrucciones de este manual de usuario.

Especificaciones

Dimensiones del producto: 159,1 x 568 x 131 mm
Peso del producto: 203 g ± 5 g
Material(es): Aleación de aluminio

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de la jaula SmallRig
