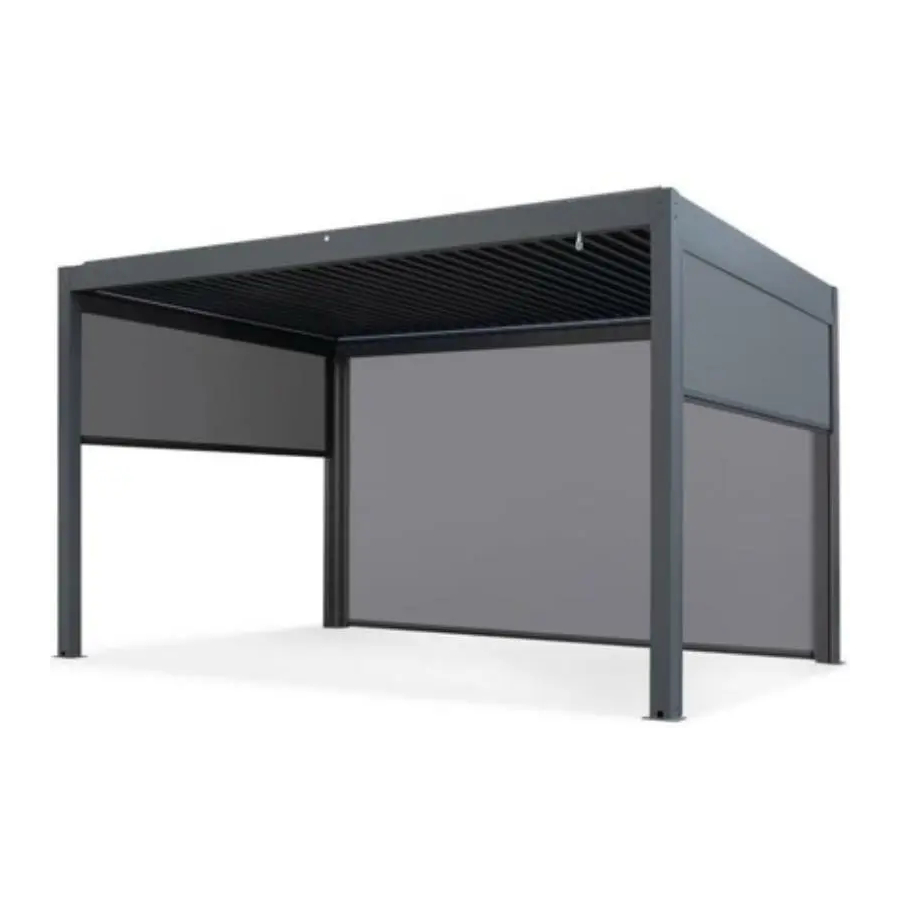

Manual del Royce Cube
Preparación
| N.º DE PIEZA | DESCRIPCIÓN | CANT. | NOMBRE DE LA PIEZA |
| A |  | 3 | Pata |
| A1 |  | 1 | Pata con alimentación |
| B |  | 1 | Viga del borde exterior |
| C |  | 1 | Viga del borde exterior |
| D |  | 1 | Viga central |
| E |  | 1 | Viga del extremo |
| E1 |  | 1 | Viga del extremo |
| F |  | 1 | Persiana fija |
| F1 |  | 1 | Persiana del panel solar |
| G |  | 48 | Persiana |
| H |  | 4 | Tapa de esquina |
| I |  | 4 | Conector de viga |
| J |  | 1 | Manivela |
| K |  | 2 | Accesorio de viga central |
| L |  | 1 | Mecanismo de persiana |
| M |  | 1 | Mecanismo de persiana |
| N |  | 2 | Anillo de enrollamiento |
| O |  | 4 | Soporte de persiana de extremo |
| P |  | 4 | Placa de apoyo |
| Q |  | 4 | Cubierta de la placa de apoyo |
| N.º DE PIEZA | DESCRIPCIÓN | CANT. |
| AA |  M6*20 | 16 |
| BB |  M6*15 | 24 |
| CC |  M6*10 | 16 |
| DD |  M6*15 | 8 |
| EE |  M6*35 | 4 |
| FF |  M5*12 | 16 |
| GG |  M5*12 | 12 |
| HH |  | 8 |
| II |  | 3 |
| JJ |  | 1 |
| KK |  M6*13 | 2 |
Se incluyen los componentes y las fijaciones.
Si necesita piezas de repuesto, complete nuestro formulario de solicitud de piezas en: www.norfolkleisurelifestyle.com/contact-us
Conserve esta información con su comprobante de compra para futuras consultas. Le recomendamos que lea atentamente las instrucciones antes de comenzar.
El Royce Cube Perfola debe montarse en una zona nivelada.
Recomendamos que la instalación de su Royce Cube Pergola la lleve a cabo una persona con experiencia. Lea primero las instrucciones antes de comenzar.
Necesitará 2 personas para completar el montaje, que tardará aproximadamente entre 4 y 6 horas.
Primero, retire todos los componentes y accesorios y colóquelos en una zona limpia para protegerlos de posibles daños. Compruebe que tiene todas las piezas (consulte la lista de piezas) antes de comenzar.
Cuidado y mantenimiento
La Royce Cube Pergola es una estructura permanente y debe dejarse montada durante todo el año. Recomendamos que se comprueben las fijaciones al comienzo de la temporada para asegurarse de que están apretadas. Durante los fuertes vientos, se recomienda subir las pantallas desplegables y abrir las persianas para ayudar a evitar cualquier daño estructural.
Piezas

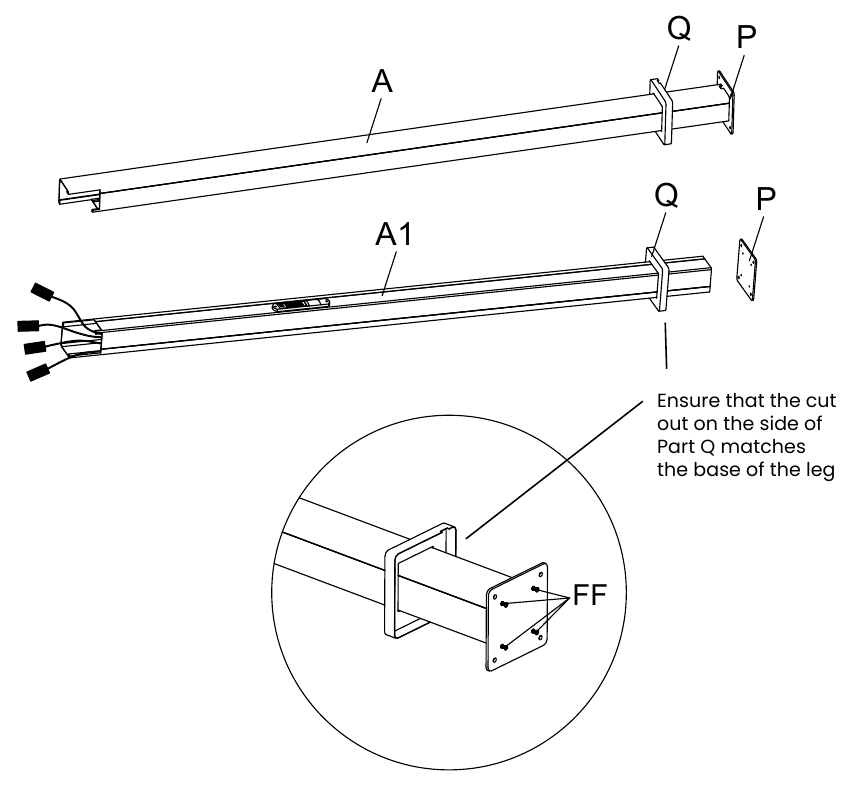

| Piezas A | 3 |  | Q | 4 |  |
| A1 | 1 |  | FF | 16 |  M5*12 |
| P | 4 |  |
Piezas

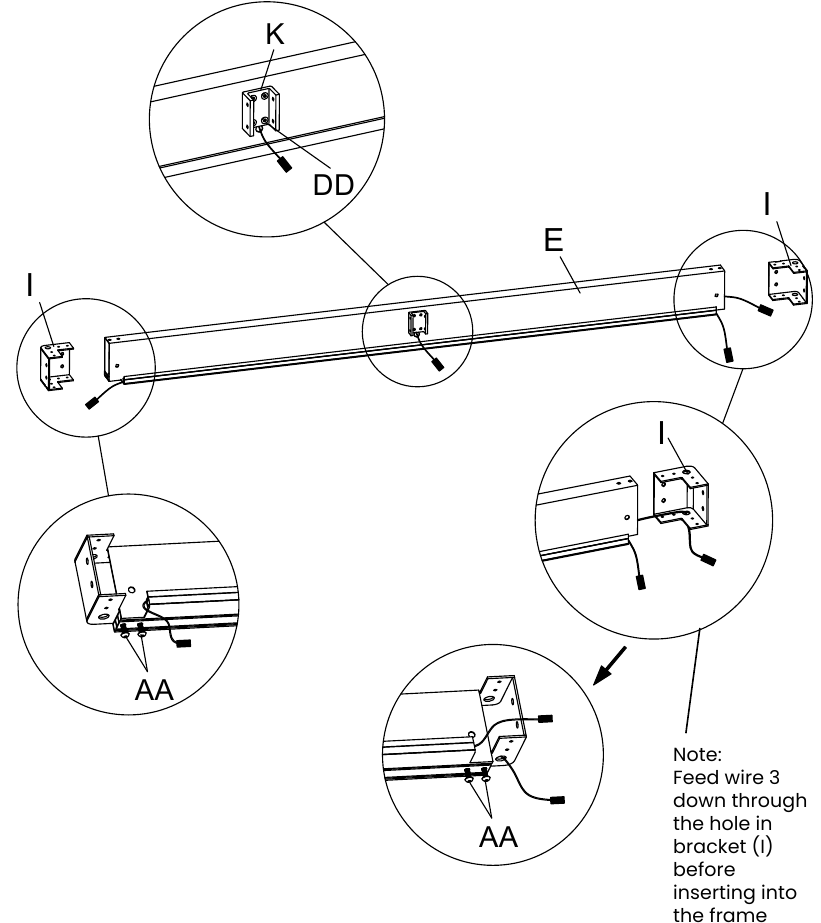

| E | 1 |  | AA | 4 |  M6*20 |
| I | 2 |  | DD | 4 |  M6*15 |
| K | 1 |  |
Piezas

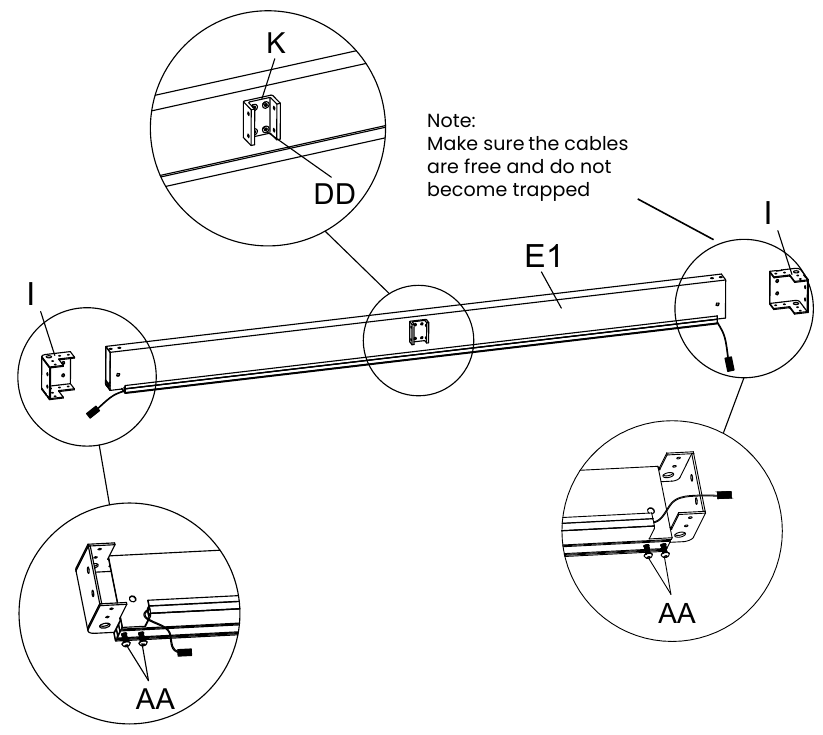

| E1 | 1 |  | AA | 4 |  M6*20 |
| I | 2 |  | DD | 4 |  M6*15 |
| K | 1 |  |
Piezas

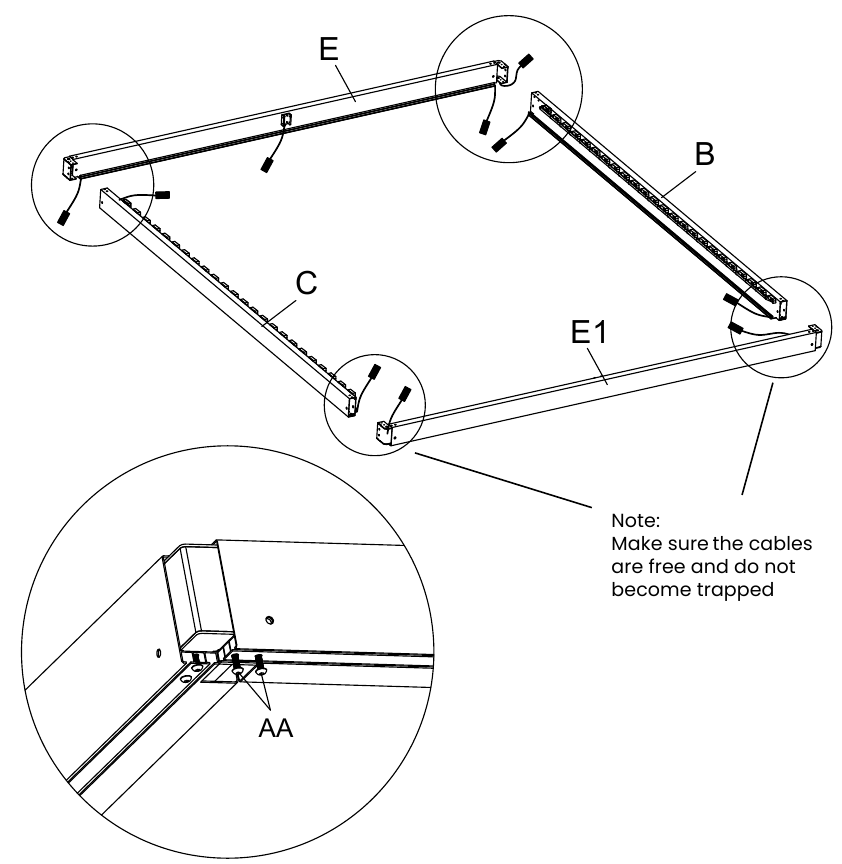

| B | 1 |  | AA | 8 |  M6*20 |
| C | 1 |  |

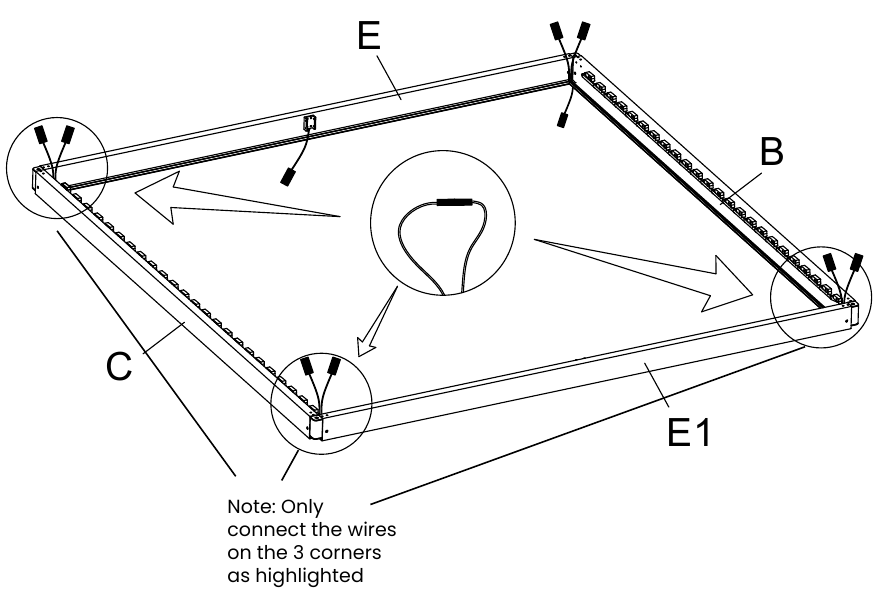

![Preparación - Paso 5]( "Royce - Cube - Preparación - Paso 5")
- Inserte el destornillador a través del orificio de la parte inferior del mecanismo y gire el brazo hasta una posición vertical.

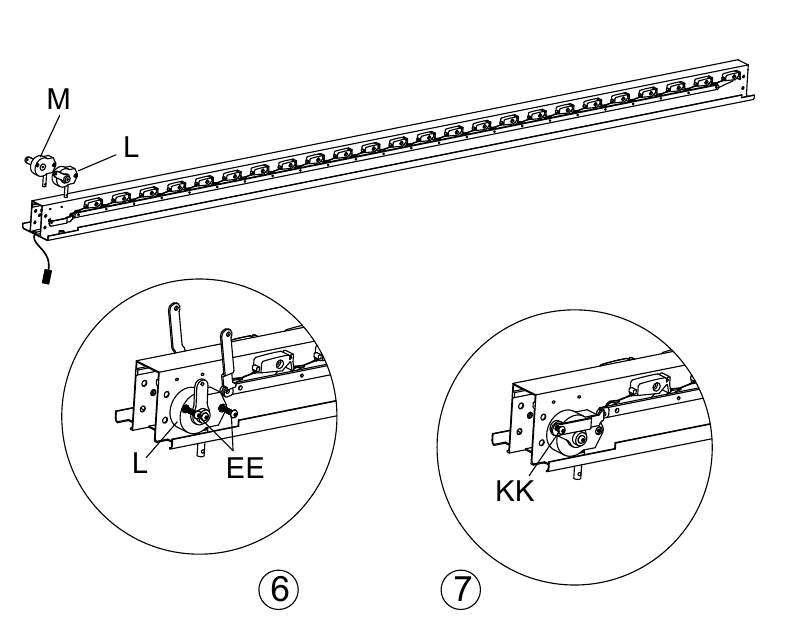

![Preparación - Paso 6]( "Royce - Cube - Preparación - Paso 6")
Piezas

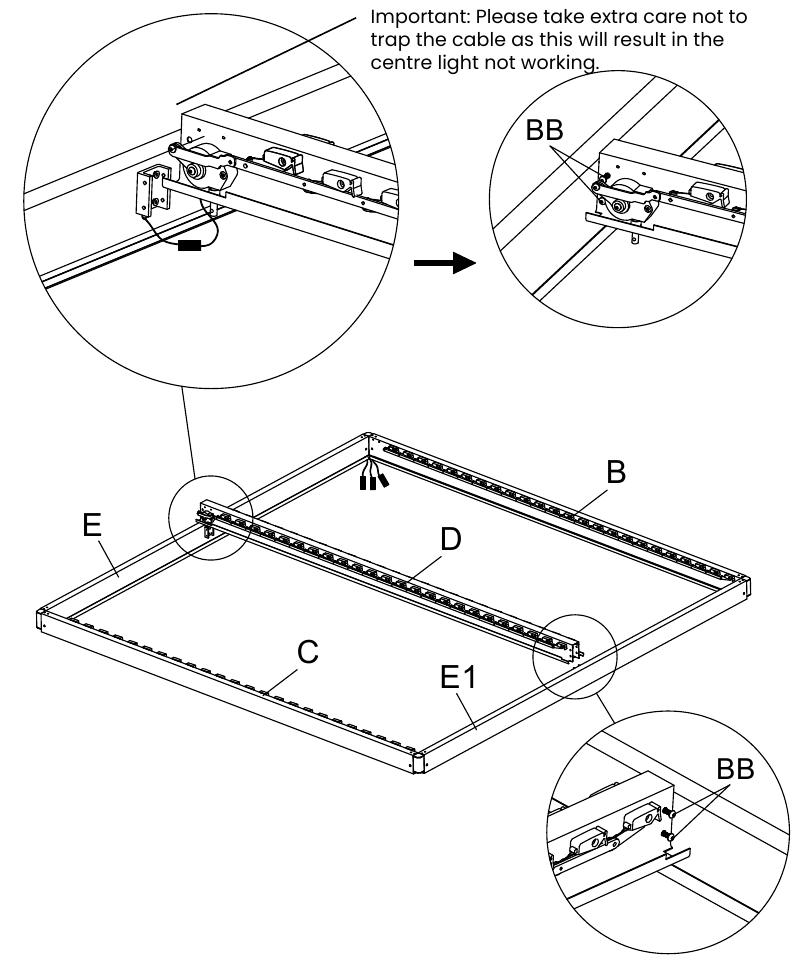

| D | 1 |  | KK | 2 |  M6*13 |
| L | 1 |  | EE | 4 |  M6*35 |
| M | 1 |  |
Piezas
| BB | 8 |  M6*15 |
Piezas

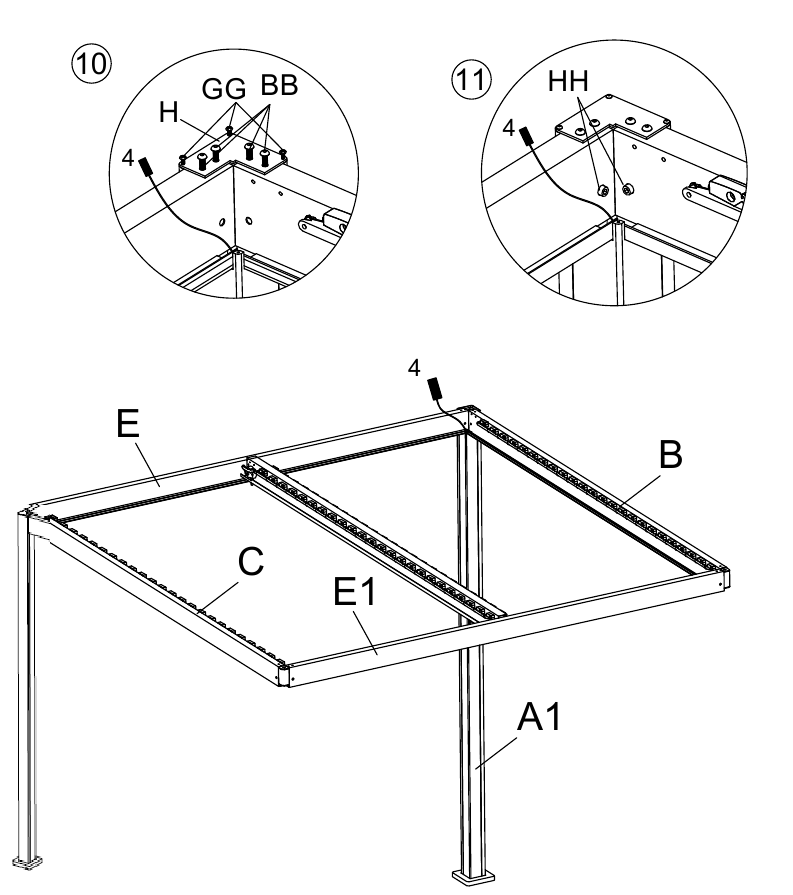

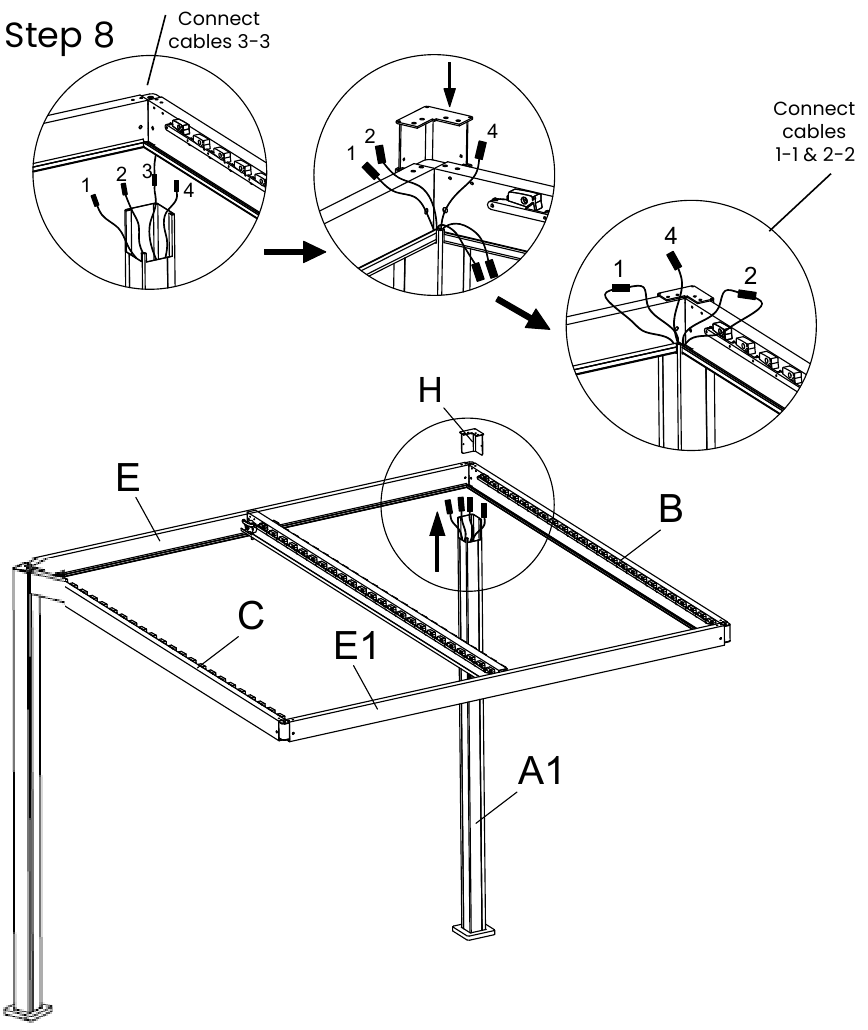

| H | 1 |  |
Piezas
| HH | 2 |  |
| GG | 3 |  M5*12 |
| BB | 4 |  M6*15 |
Piezas

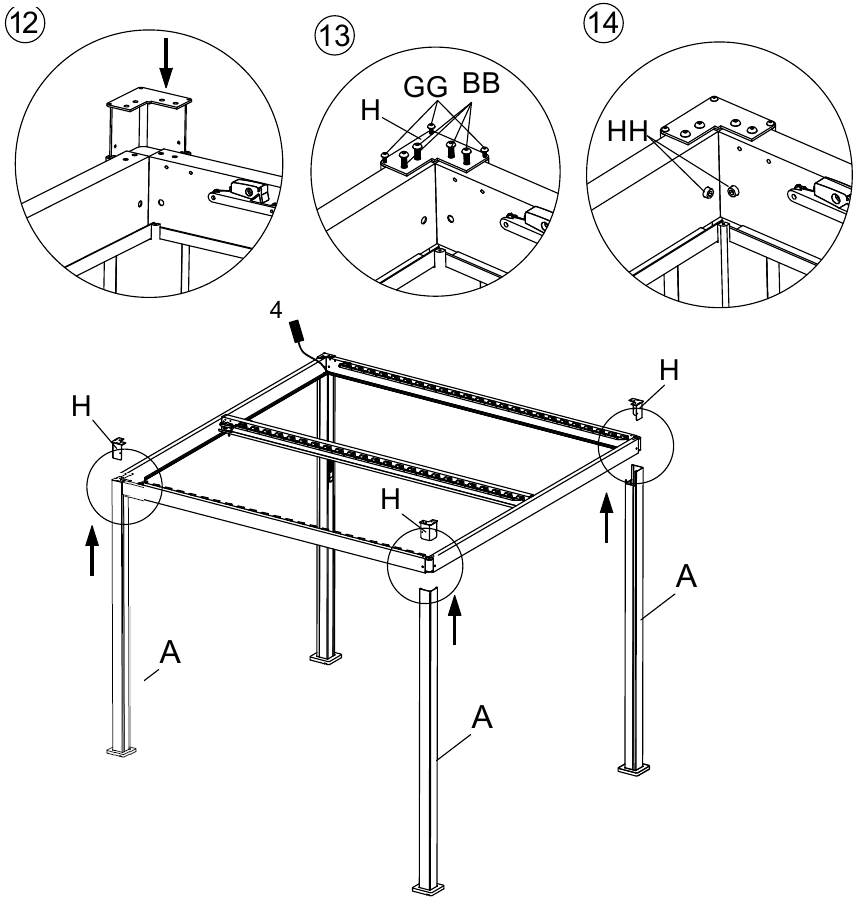

| H | 3 |  | BB | 12 |  M6*15 |
| HH | 6 |  | GG | 9 |  M5*12 |
Piezas

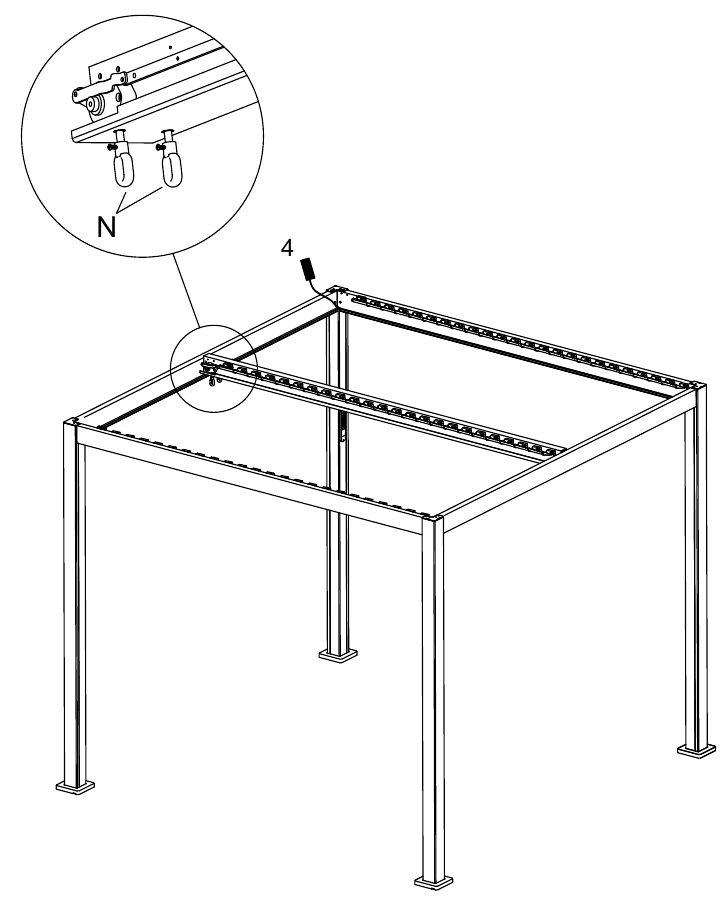

| N | 2 |   M5*18 |
Piezas

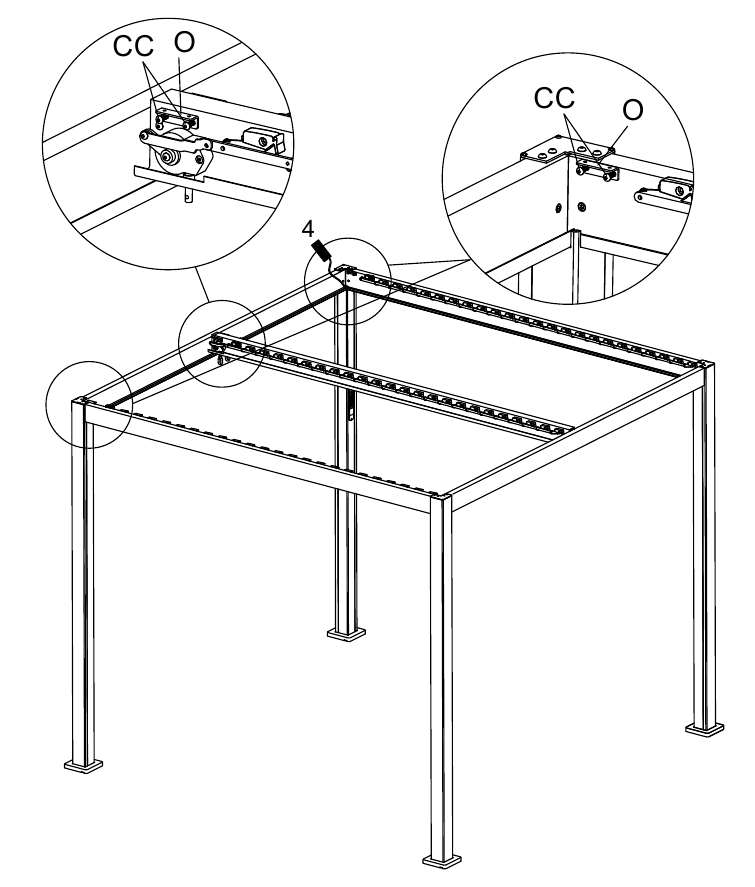

| O | 4 |  | CC | 8 |  M6*10 |
Piezas

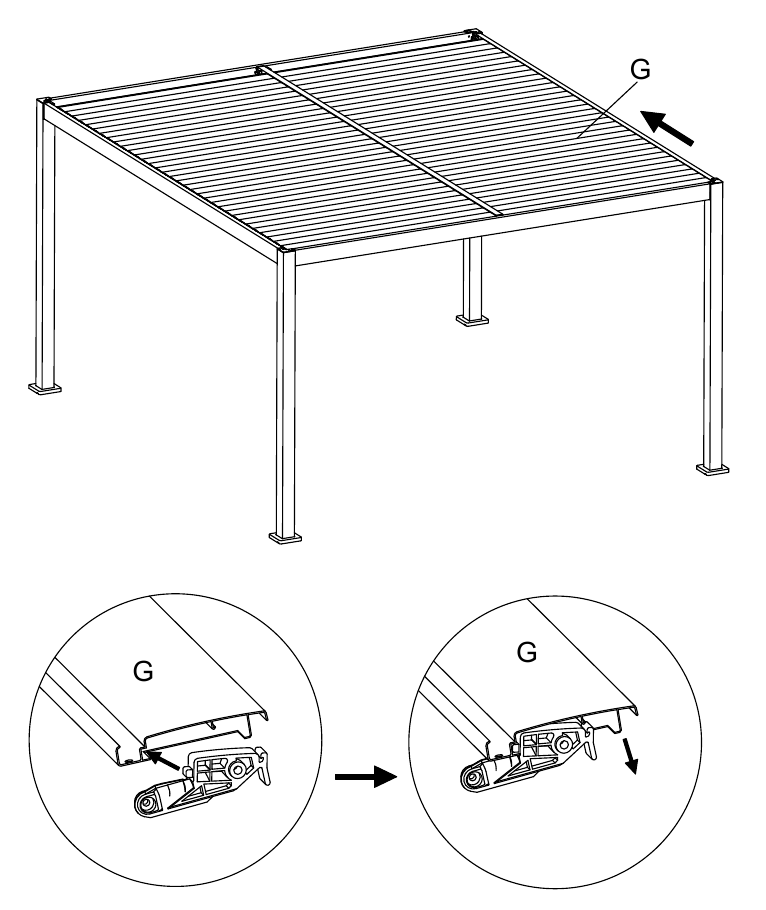

| G | 48 |  |
Piezas

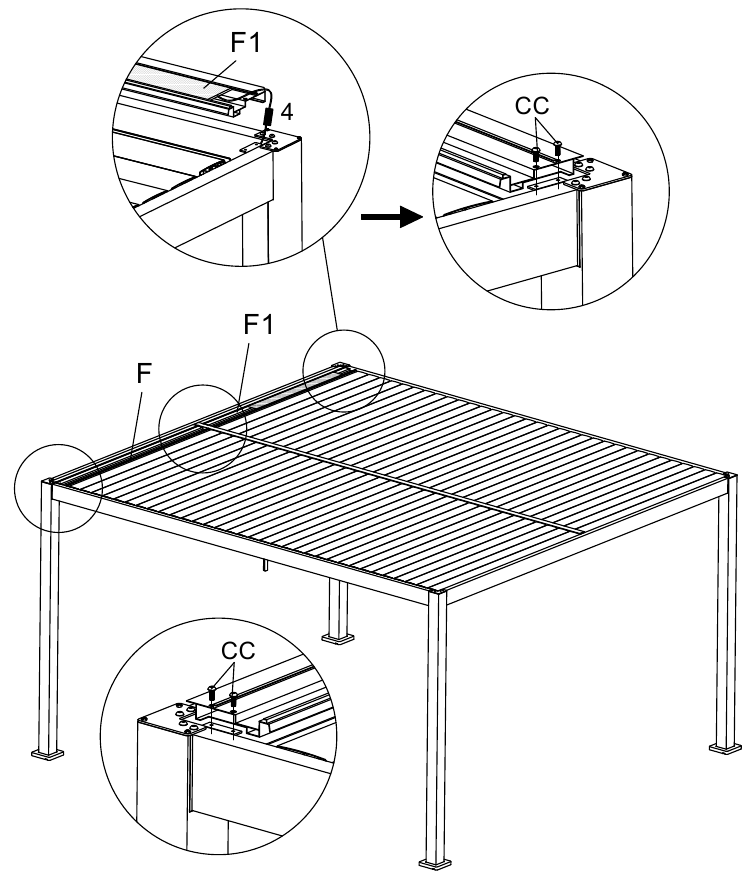

| F | 1 |  | CC | 8 |  M6*10 |
| F1 | 1 |  |
Referencias
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Manual del Royce Cube
