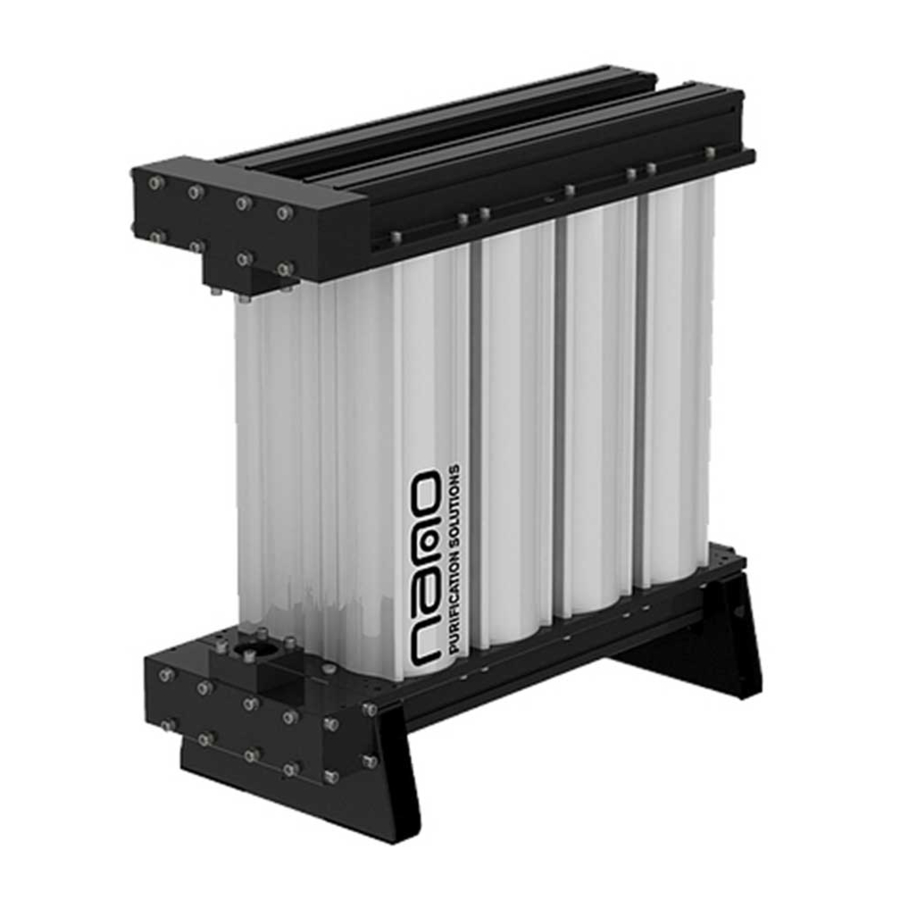

Manual de NANO V1

Datos del fabricante y asistencia

nano-purification solutions ltd. (Fabricante)
Dirección: Dukesway
Team Valley Trading Estate Gateshead
NE11 0PZ
Reino Unido
Teléfono: +44 (0) 191 497 7700
Internet: www.n-psi.co.uk
Correo electrónico sales@n-psi.co.uk
EE. UU. - nano-purification solutions inc.
Dirección: 5509 David Cox Road
Charlotte, NC 28269
EE. UU.
Teléfono: +1 (704) 897-2182
Internet: www.n-psi.com
Correo electrónico: support@n-psi.com
Canadá - nano-purification solutions inc.
Dirección: 7 Petrie Street
St. Catharines,
Ontario L2P 3J6
Canadá
Teléfono: +1 (905) 684-626
Internet: www.n-psi.com
Correo electrónico: support@n-psi.com
Alemania - nano-purification solutions inc.
Dirección: Maastrichter Straße 12
D-41812
Erkelenz
Alemania
Teléfono: +49 2151 4828 418
Internet: www.n-psi.de
Correo electrónico sales@n-psi.de

Información general

Este manual está protegido por derechos de autor, todos los derechos reservados. No se puede copiar, fotocopiar, reproducir, traducir o reducir a ningún medio electrónico o formato legible por máquina, total o parcialmente, sin el consentimiento previo por escrito de Air & Gas Solutions LLC. No se puede distribuir a través de Internet o sistemas de tablones de anuncios informáticos sin el consentimiento previo de Air & Gas Solutions LLC.

introducción al documento
Este manual proporciona los procedimientos de instalación y mantenimiento prescritos por el fabricante para el sistema de eliminación de vapor de aceite V1. Los procedimientos ilustrados en este documento solo deben ser realizados por personal autorizado. Para obtener más información sobre los procedimientos descritos en este documento, póngase en contacto con el fabricante antes de continuar. Asegúrese de leer este documento detenidamente antes de intentar instalar u operar el sistema de eliminación de vapor de aceite V1. Este documento debe estar disponible permanentemente en el lugar de instalación del sistema de eliminación de vapor de aceite V1.

seguridad general
No se deben realizar modificaciones en el producto. Cualquier modificación puede reducir la seguridad operativa del producto e invalidar la garantía del fabricante. Esto podría provocar daños en el producto y lesiones personales graves.
Por su propia seguridad, al realizar trabajos en este producto, se deben cumplir todas las normas de seguridad nacionales pertinentes relacionadas con los sistemas presurizados y eléctricos.
Solo el personal autorizado, competente y capacitado puede trabajar en este producto. Esta guía del usuario está destinada exclusivamente a dicho personal y debe utilizarse solo como referencia; no debe utilizarse para reemplazar la formación convencional.

uso previsto del producto
El sistema de eliminación de vapor de aceite V1 está destinado exclusivamente al tratamiento de aire comprimido, que está libre de agua a granel, aceite y componentes de materia sólida.
El producto debe ubicarse dentro de un edificio y protegerse de condiciones climáticas extremas. El sistema de eliminación de vapor de aceite V1 debe operarse solo de acuerdo con los datos en la placa de características. Cualquier operación que no cumpla con las establecidas en la etiqueta de características del producto invalidará la garantía

personal
Solo el personal autorizado, competente y capacitado puede trabajar en este producto. Esta guía del usuario está destinada exclusivamente a dicho personal y debe utilizarse solo como referencia; no debe utilizarse para reemplazar la formación convencional.

manipulación segura
Asegúrese de que se empleen las prácticas de ingeniería segura y los procedimientos de manipulación pertinentes al manipular, instalar y operar este producto. Asegúrese de que el equipo esté despresurizado y aislado eléctricamente antes de llevar a cabo cualquiera de las instrucciones de mantenimiento programadas especificadas en esta guía del usuario.
En ningún caso se debe utilizar un producto dañado en funcionamiento. El uso de productos dañados puede provocar fallos funcionales irreparables o causar daños físicos graves.

descripción técnica
El sistema de eliminación de vapor de aceite es una máquina estática que utiliza tecnología de carbón activado probada para eliminar eficientemente los hidrocarburos y el olor del suministro de aire comprimido para proporcionar aire clase 1 ISO 8573.

• El aire seco entra en el NVR a través de la entrada y se dirige a las columnas.
• Cada columna contiene un cartucho de carbón activado densamente lleno.
• Luego, el aire pasa a través del cartucho donde se adsorbe cualquier resto de aceite o hidrocarburo.
• El aire seco limpio sale a través del filtro de partículas final (<1micron/ISO8573.1 Clase 2).

Especificación técnica

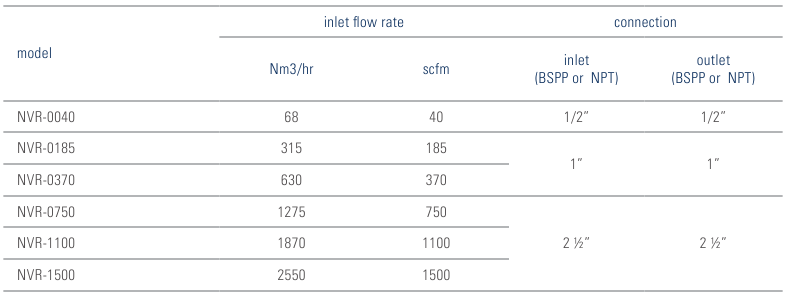

caudales

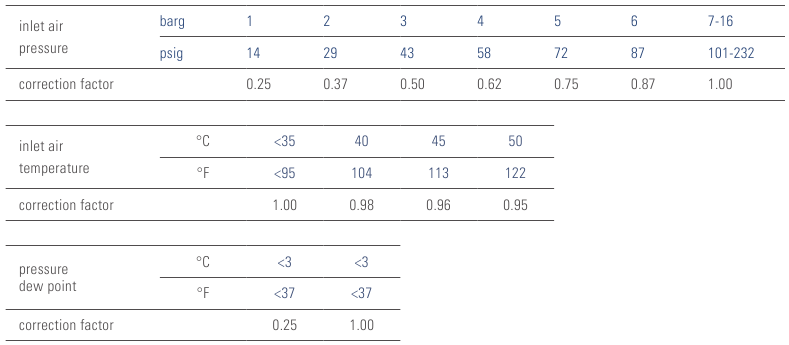

factores de corrección

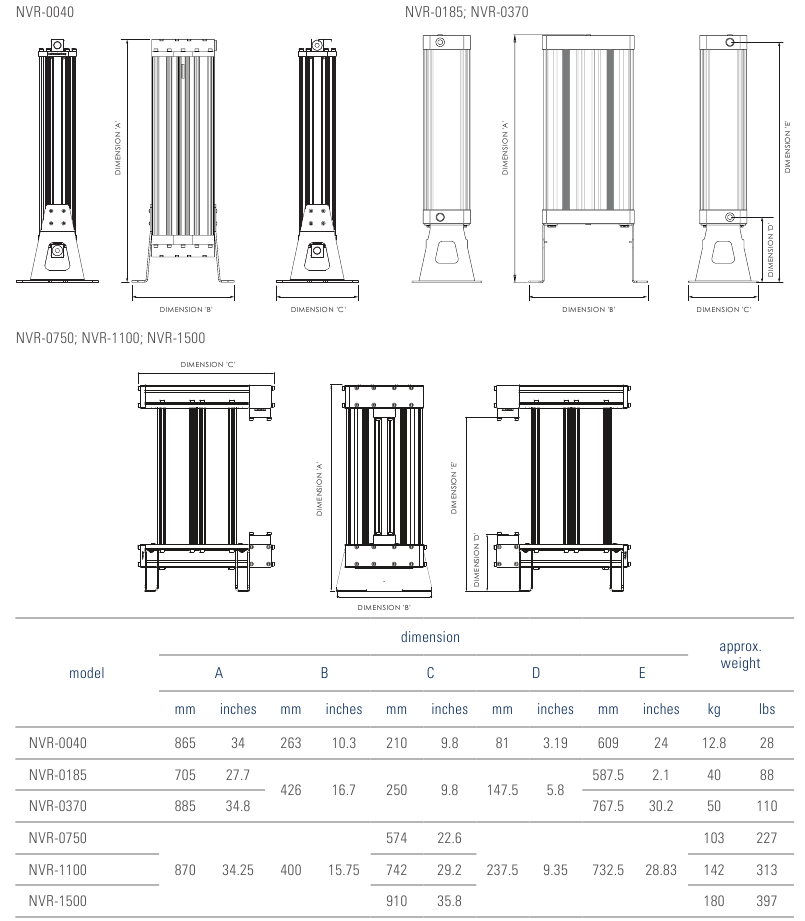

dimensiones del producto

descripción general del producto


No retire los tapones ciegos de los puertos de muestra cuando el producto esté presurizado. Asegúrese de que el sistema esté aislado del aire comprimido y completamente despresurizado antes de retirar este tapón.

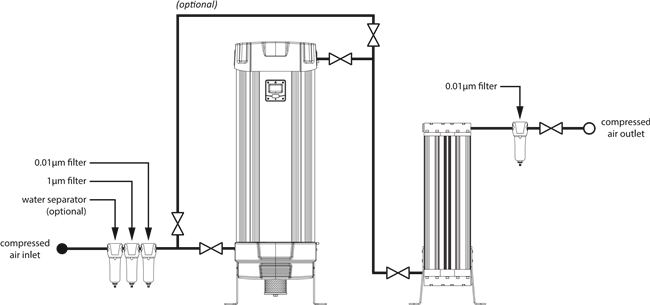

ubicación del sitio


Es esencial que el sistema en el que se instala esté equipado con un dispositivo de alivio/límite de presión.
Este dispositivo debe instalarse entre el compresor y el secador.

Al seleccionar un lugar de instalación para la unidad, asegúrese de que se cumplan las siguientes condiciones:

• El lugar de instalación debe estar ubicado en interiores sobre una superficie plana protegida de la intemperie y otras condiciones dañinas.
• La temperatura ambiente no debe caer por debajo de 1,5°C (34,7°F) ni superar los 50°C (122°F)
• El lugar de instalación debe estar nivelado y ser capaz de soportar el peso del producto.
• Asegúrese de que haya suficiente espacio alrededor del producto para permitir el acceso para la operación y el mantenimiento.

Mantenimiento

Las operaciones de mantenimiento solo deben llevarse a cabo una vez que el sistema se haya apagado y esté completamente despresurizado. Todas las operaciones deben ser realizadas por personal autorizado y debidamente capacitado

• Todas las conexiones deben retirarse con cuidado, prestando especial atención a las áreas que se presurizan.
• Todas las juntas retiradas durante las operaciones de mantenimiento deben reemplazarse por juntas nuevas.
• Solo se deben utilizar piezas de repuesto certificadas y aprobadas.
• Compruebe que todas las conexiones y las caras de sellado estén limpias y que tengan un asiento seguro antes del montaje.
• Asegúrese de que todos los componentes estén reinstalados en el producto antes de la operación.
• Compruebe todas las conexiones y las caras de sellado para detectar fugas, si se encuentra alguna, resuelva el problema y vuelva a comprobar.
• Asegúrese de que la unidad se deje funcionando en condiciones de trabajo seguras después de completar el mantenimiento

limpieza
Limpie el equipo solo con un paño húmedo y evite el exceso de humedad alrededor de cualquier conexión eléctrica. Si es necesario, se puede utilizar un detergente suave. No utilice abrasivos/disolventes, ya que pueden causar daños.

comprobaciones diarias

• Compruebe la unidad para detectar signos de daños externos.
• Retire cualquier polvo o suciedad suelta de la unidad, limpie todas las superficies que parezcan haber atraído contaminantes no deseados.
• Asegúrese de que la unidad esté funcionando dentro de la especificación.
• Compruebe siempre todas las conexiones para detectar fugas.
• Asegúrese de que todas las piezas sueltas se retiren o se aseguren a la unidad antes de la operación.

programa de servicio y avería

servicio	año 1 (12 meses)	año 2 (24 meses)	año 3 (36 meses)	año 4 (48 meses)	año 5 (60 meses)	año 6 (72 meses)	año 7 (84 meses)	año 8 (96 meses)
A

Servicio A: cada 1 año (12 meses)
Reemplazar el carbón activado
Reemplazar las juntas del colector superior

kits de servicio y repuestos

Referencias

• Especialistas en equipos de aire comprimido del Reino Unido - nano-purification solutions
• Especialistas en aire y gas comprimido de EE. UU. - nano-purification solutions
• Especialistas en aire comprimido de Alemania | nano-purification solutions GmbH

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de NANO V1
