Manual de Denali D3

¿Qué hay en la caja?

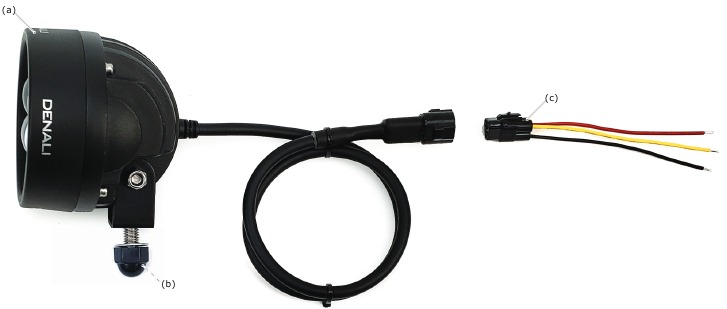

Contenido del kit

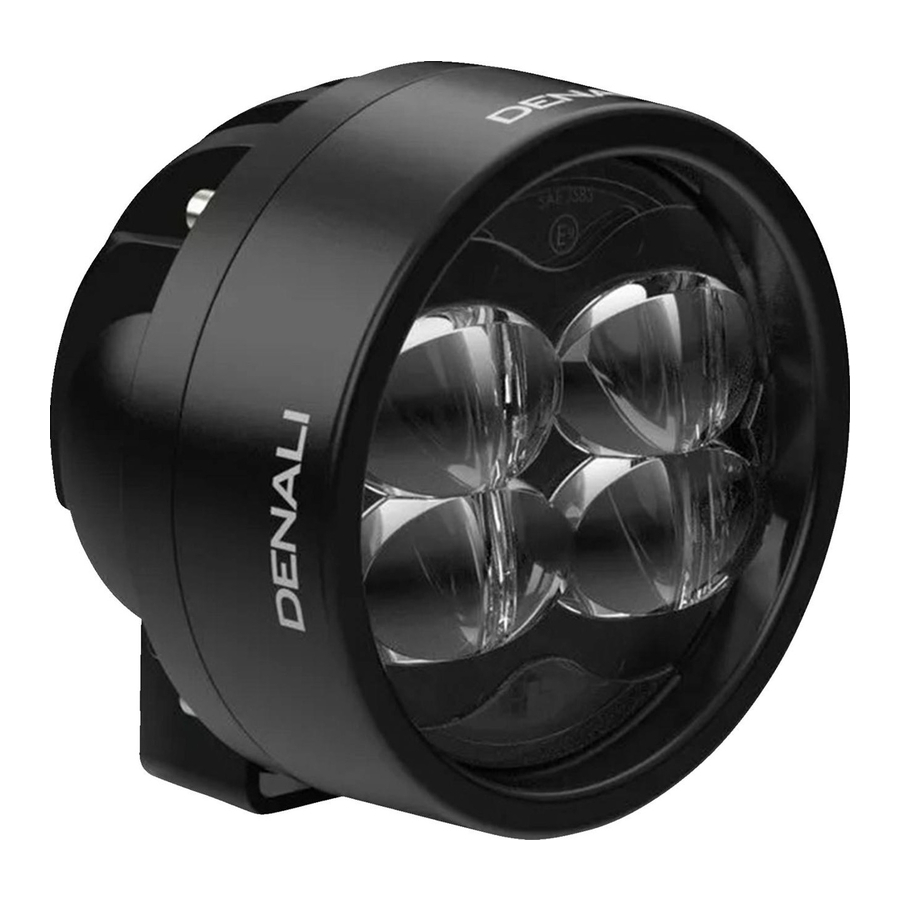

(a) Foco LED Cantidad: 1
(b) Hardware de montaje M8 Cantidad: 1
(c) Coleta de cableado Cantidad: 1

Herramientas necesarias: llave de 13 mm, llave de 10 mm, llave Allen de 4 mm

Léalo antes de la instalación

Los productos DENALI siempre deben ser instalados por un técnico de motocicletas cualificado. Si no está seguro de su capacidad para instalar correctamente un producto, pídale a su distribuidor de motocicletas local que lo instale. DENALI no se responsabiliza de los daños causados por una instalación incorrecta.

PRECAUCIÓN: al instalar componentes electrónicos, es extremadamente importante prestar mucha atención a la forma en que se enrutan los cables, especialmente al montar productos en el guardabarros delantero, las horquillas delanteras o el carenado de su motocicleta. Asegúrese siempre de girar el manillar completamente a la izquierda, completamente a la derecha y comprima totalmente la suspensión para asegurarse de que los cables no se atasquen y tengan suficiente holgura para que su motocicleta funcione correctamente.
Al instalar componentes electrónicos, es extremadamente importante prestar mucha atención a la forma en que se enrutan los cables, especialmente al montar productos en el guardabarros delantero, las horquillas delanteras o el carenado de su motocicleta. Asegúrese siempre de girar el manillar completamente a la izquierda, completamente a la derecha y comprima totalmente la suspensión para asegurarse de que los cables no se atasquen y tengan suficiente holgura para que su motocicleta funcione correctamente.

Consejos de instalación

Recomendamos encarecidamente el uso de un fijador de roscas líquido de resistencia media en todos los tornillos, tuercas y pernos. También es importante asegurarse de que todo el hardware esté apretado a las especificaciones de par adecuadas que se enumeran en su manual del propietario. Para el hardware accesorio incluido, consulte las especificaciones de par predeterminadas que se proporcionan a continuación. Inspeccione todo el hardware después de los primeros 48 km para asegurarse de que se mantienen las especificaciones de par adecuadas.

Tamaño del perno in-lbs ft-lbs Nm
M3 10.0 in-lbs - 1.0 Nm
M4 23.0 in-lbs - 2.5 Nm
M5 44.5 in-lbs 3.5 ft-lbs 5.0 Nm
M6 78.0 in-lbs 6.5 ft-lbs 9.0 Nm
M8 - 13.5 ft-lbs 18.0 Nm
M10 - 30.0 ft-lbs 41.0 Nm
M12 - 52.0 ft-lbs 71.0 Nm

Guía de tamaño del hardware

¿No está seguro de qué tamaño de perno tiene? Utilice esta regla para medir tornillos, pernos, espaciadores, etc. Recuerde que la longitud de un tornillo o perno se mide desde el inicio de la "superficie de montaje" hasta el final del tornillo, así que solo incluya la cabeza del tornillo al medir los tornillos avellanados.
Guía de tamaño del hardware

Montaje de las luces

Elección de la ubicación de montaje

Montaje - Elección de la ubicación de montaje

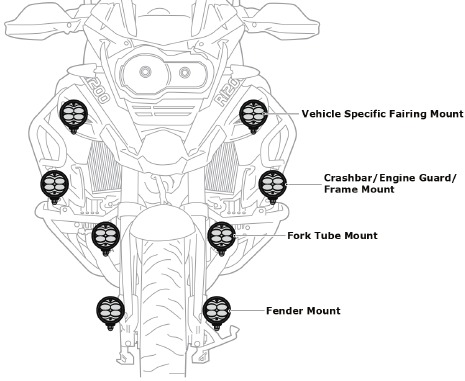

DENALI ofrece docenas de soportes de luz universales y específicos para vehículos. Para determinar la mejor ubicación de montaje, tenga en cuenta los siguientes consejos. Para obtener la máxima distancia del haz por la noche, monte las luces más arriba. Para obtener la máxima visibilidad durante el día, monte las luces abajo para aumentar su huella de iluminación general. Para crear el paquete óptimo de iluminación y visibilidad, monte un par de focos de larga distancia en la parte superior para la distancia nocturna y un par de luces de inundación o híbridas en la parte inferior para la visibilidad diurna y el relleno nocturno.

Consulte nuestra tabla completa de aplicaciones de montaje en DENALIELECTRONICS.COM para ver todas las opciones de montaje disponibles para su vehículo.

Montaje de la luz

Montaje de la luz

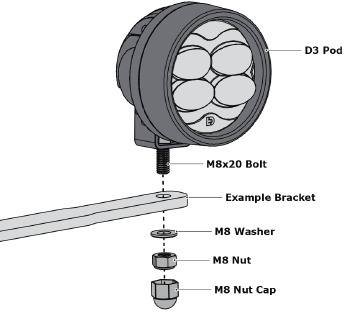

Paso uno: Utilice una llave de 13 mm y el tornillo, la arandela, la tuerca y la tapa de tuerca M8 incluidos para fijar las cápsulas al soporte de montaje.

Paso dos: Utilice la tapa de tuerca de plástico MS para cubrir la tuerca y la rosca expuesta.

Orientación de las luces

Orientación de las luces

Si tiene espacio limitado o tiene problemas para identificar el punto caliente en la pared, puede acortar la distancia a 1,8 metros y marcar la línea de cinta en H-2,5 cm.

Método de orientación sugerido

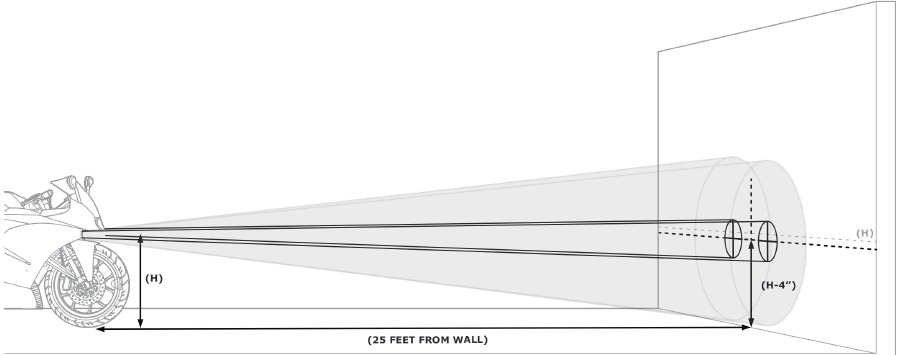

Paso uno: Con alguien sentado en la moto y sosteniéndola en posición vertical sobre un terreno nivelado, coloque el vehículo a 7,6 metros de una pared plana y vertical. Asegúrese de que la pared sea lo suficientemente grande como para que ambos haces puedan proyectarse sobre la pared. Una puerta de garaje es un gran lugar para realizar este procedimiento.

Paso dos: Mida la distancia desde el suelo hasta el centro de las cápsulas de luz (H)

Paso tres: Con cinta adhesiva, haga una línea horizontal que sea 10 cm más baja que la medición anterior desde el suelo hasta el centro de las luces (H-5 cm).

Paso cuatro: Afloje los pernos de montaje y bisagra y luego apunte cada luz de manera que el centro del punto caliente se alinee con la línea de cinta en la pared. Las luces deben apuntar equidistantes a la izquierda y a la derecha de la línea central del vehículo.

Paso cinco: Una vez que se hayan realizado los ajustes finales en las luces, apriete los pernos de montaje y bisagra.

¡Enhorabuena! ¡El kit de luces LED DENALI se ha instalado correctamente! ¡Disfrútelo!

Si tiene alguna pregunta, comentario o sugerencia, no dude en llamar a nuestros expertos en equipos al 401.360.2550 o visite WWW.DENALIELECTRONICS.COM
