Manual del Fluance PA10

Qué incluye

Qué necesitará

• Tocadiscos
• Cables de tierra
• Cables de audio RCA
• Altavoces con alimentación
  O
• Amplificador + altavoces pasivos

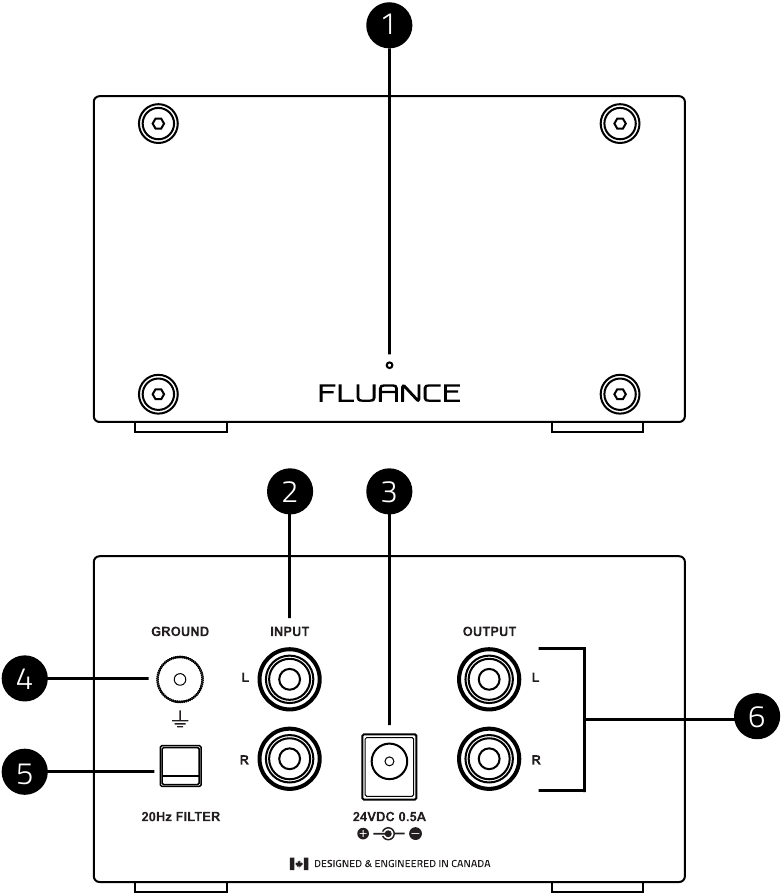

Diseño del producto

1. LED de alimentación
2. Entrada RCA de phono
3. Entrada de alimentación
4. Terminal de tierra
5. Filtro de paso alto de 20 Hz
6. Salida de línea RCA

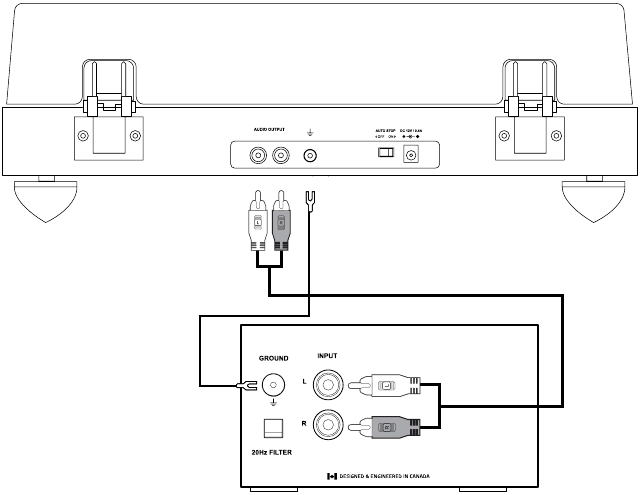

Conexión del tocadiscos

Si su tocadiscos tiene un preamplificador de phono interno, debe desactivarse/puentearse antes de conectarlo al PA10. Para obtener información sobre cómo desactivar/puentear un preamplificador interno, consulte el manual del tocadiscos o póngase en contacto con el fabricante del tocadiscos.

1. Conecte un cable RCA y un cable de tierra a su tocadiscos.
2. Conecte los cables RCA y de tierra a la entrada RCA de phono y al terminal de tierra del PA10.

Nota: Se recomienda utilizar un cable RCA de alta calidad con una capacitancia de <90 pF para obtener el mejor rendimiento. El cable RCA de 90 pF de Fluance (CA03) está disponible en www.fluance.com/turntable

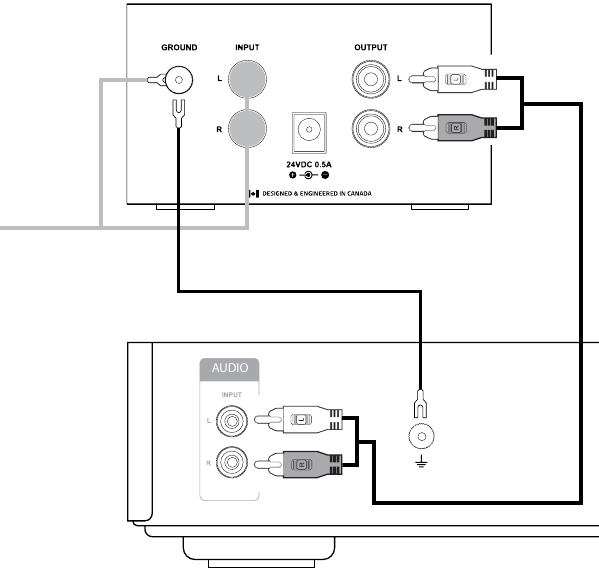

Conexión del amplificador/altavoz con alimentación

1. Conecte un cable RCA y un cable de tierra a la salida RCA y al terminal de tierra del PA10.
2. Conecte los cables RCA y de tierra a una entrada RCA y a un terminal de tierra de su amplificador o altavoces con alimentación.

Nota: Si no hay ningún terminal de tierra en sus altavoces/amplificador con alimentación, aflojar un tornillo del chasis, insertar el cable de tierra y apretar el tornillo puede dar el mismo resultado.

No conecte la salida de línea RCA del PA10 a ninguna entrada etiquetada como PHONO en su amplificador o altavoces con alimentación.
Una entrada PHONO puede utilizar un preamplificador interno, que puede sobreamplificar la señal de audio y dañar potencialmente sus altavoces.

Conexión de alimentación

Asegúrese de que su receptor o altavoces estén apagados cuando conecte el PA10 a la corriente.

1. Conecte el adaptador de corriente a la parte posterior del PA10.
2. Enchufe el otro extremo directamente a una toma de corriente. El LED de alimentación indicará que está recibiendo corriente.
3. Ponga un disco y disfrute de su música favorita.


Filtro de paso alto de 20 Hz
El filtro de paso alto, también conocido como filtro antirruido, atenúa suavemente las frecuencias bajas y elimina las frecuencias subsónicas. Esta función debe estar inactiva para obtener el mejor rendimiento de audio. La activación de este filtro es útil cuando se experimentan resonancias mecánicas o retroalimentación durante la reproducción del tocadiscos.

• Botón adentro: filtro activo
• Botón afuera: filtro inactivo

Preguntas frecuentes

¿Qué cartuchos son compatibles con el PA10?

El PA10 está diseñado para usarse solo con cartuchos MM (imán móvil).

¿Está el preamplificador protegido contra interferencias externas?

El preamplificador de phono del PA10 está protegido internamente para proteger los circuitos de las fuentes externas de interferencias electromagnéticas.

¿Qué tocadiscos son compatibles con el PA10?

Todos los tocadiscos Fluance son compatibles con el PA10. Casi todos los tocadiscos son compatibles con el PA10, pero es importante asegurarse de que cualquier preamplificador interno esté desactivado/puenteado.

¿Cómo ajusto el volumen?

El volumen de reproducción se controla mediante el amplificador o los altavoces con alimentación conectados a su PA10. El PA10 no tiene la capacidad de ajustar el volumen de reproducción.

¿Se requieren los cables de tierra?

Se recomienda conectar a tierra correctamente todos los dispositivos conectados en una configuración de tocadiscos. No conectar a tierra correctamente el tocadiscos y el preamplificador puede causar un zumbido de baja frecuencia.

¿Qué debo hacer si tengo un zumbido?

Asegúrese de que todos los dispositivos conectados en la configuración del tocadiscos estén conectados a tierra correctamente. También se recomienda utilizar cables RCA de alta calidad con una clasificación de <90 pF. Si el zumbido persiste, intente mover los altavoces a una superficie separada de la de su tocadiscos. Si sus altavoces y su tocadiscos están demasiado cerca, la aguja puede captar vibraciones no deseadas que causan zumbidos y retroalimentación.

Especificaciones

Información de seguridad

1. Esta unidad ha sido diseñada y fabricada para garantizar su seguridad personal. Utilícela solo para el uso previsto tal como se describe en este manual. El uso incorrecto puede provocar posibles descargas eléctricas o riesgos de incendio. Lea atentamente todas las instrucciones de seguridad y funcionamiento antes de la instalación y el uso. Guarde estas instrucciones para futuras consultas. Preste especial atención a todas las advertencias enumeradas en estas instrucciones y en la unidad.
2. Utilice solo una solución de limpieza suave y un paño limpio y suave. Siempre apague el producto antes de limpiarlo.
3. Para reducir el riesgo de incendio o descarga eléctrica, no exponga este aparato a la lluvia, el agua o la humedad. El aparato no debe exponerse a goteos o salpicaduras y no deben colocarse objetos llenos de líquido, como jarrones, sobre el aparato. No coloque ni guarde el aparato donde pueda caer o ser arrastrado a una bañera o fregadero. No intente alcanzar la unidad que haya caído al agua. Desconéctela inmediatamente.
4. Utilice solo accesorios/accesorios/piezas de repuesto especificados por el fabricante.
5. Asegúrese de que la tensión de alimentación indicada en la etiqueta de clasificación corresponda a su suministro eléctrico local.
6. El símbolo con indica tensión CA.
7. El símbolo con indica tensión CC.
8. No anule el propósito de seguridad del enchufe polarizado o con conexión a tierra. Un enchufe polarizado tiene dos clavijas, una más ancha que la otra. Un enchufe con conexión a tierra tiene dos clavijas y una tercera clavija de conexión a tierra. La clavija ancha o la tercera clavija se proporcionan para su seguridad. Si el enchufe proporcionado no encaja en su toma de corriente, consulte a un electricista para que reemplace la toma obsoleta.
9. Proteja el cable de alimentación para que no se pise ni se pellizque, especialmente en los enchufes, las tomas de corriente y en el punto donde salen del aparato. Nunca opere esta unidad si tiene un cable o enchufe dañado, si no funciona correctamente, si se ha caído o dañado, o si se ha caído al agua. Si el cable de alimentación o el enchufe de la unidad están dañados, no intente repararlos usted mismo. Utilice únicamente una fuente de alimentación del tipo descrito en este manual o que esté marcada en la unidad.
10. No sobrecargue la toma de corriente. Utilice solo la fuente de alimentación como se indica.
11. El enchufe de red se utiliza como dispositivo de desconexión, el dispositivo de desconexión debe permanecer fácilmente operable.
12. Desenchufe el aparato durante las tormentas eléctricas o cuando no se utilice durante largos períodos de tiempo.
13. No instale esta unidad en lugares expuestos a la luz solar directa o cerca de aparatos que irradien calor, como calentadores eléctricos, encima de otros equipos estéreo que irradien demasiado calor, lugares sin ventilación o zonas polvorientas, lugares sujetos a vibraciones constantes y/o zonas húmedas o mojadas.
14. Nunca exponga este producto a temperaturas extremadamente altas o bajas. Se recomienda utilizar el producto en un entorno de 0-35 °C. Se recomienda enviar y almacenar el producto en un entorno de 0-35 °C.
15. No instale este equipo en un espacio confinado y mantenga buenas condiciones de ventilación. La ventilación no debe verse impedida.
16. No bloquee ninguna abertura de ventilación. Instale de acuerdo con las instrucciones del fabricante.
17. Remita todas las tareas de mantenimiento a personal de servicio cualificado. Se requiere servicio cuando el aparato ha sido dañado de alguna manera, como el cable de alimentación o el enchufe están dañados. Se ha derramado líquido o han caído objetos en el aparato, el aparato ha sido expuesto a la lluvia o la humedad, no funciona normalmente o se ha caído.
18. El signo de exclamación dentro de un triángulo equilátero tiene como objetivo alertar al usuario de la presencia de instrucciones importantes de funcionamiento y mantenimiento (servicio) en la documentación que acompaña a la unidad.
19. Este rayo con el símbolo de la punta de flecha dentro de un triángulo equilátero tiene como objetivo alertar al usuario de la presencia de "tensión peligrosa" no aislada dentro de la carcasa del producto que puede ser de magnitud suficiente para constituir un riesgo de descarga eléctrica.

¿Tiene preguntas?
Danos la oportunidad de ayudarte, estamos a solo un clic de distancia.
Fluance.com/videos
Fluance.com/support
Fluance.com/contact

¿Necesita ayuda?
Escanee este código QR para obtener instrucciones de configuración sencillas, vídeos y preguntas frecuentes.

¡No olvide registrar su producto con nosotros!
Fluance.com/registration
