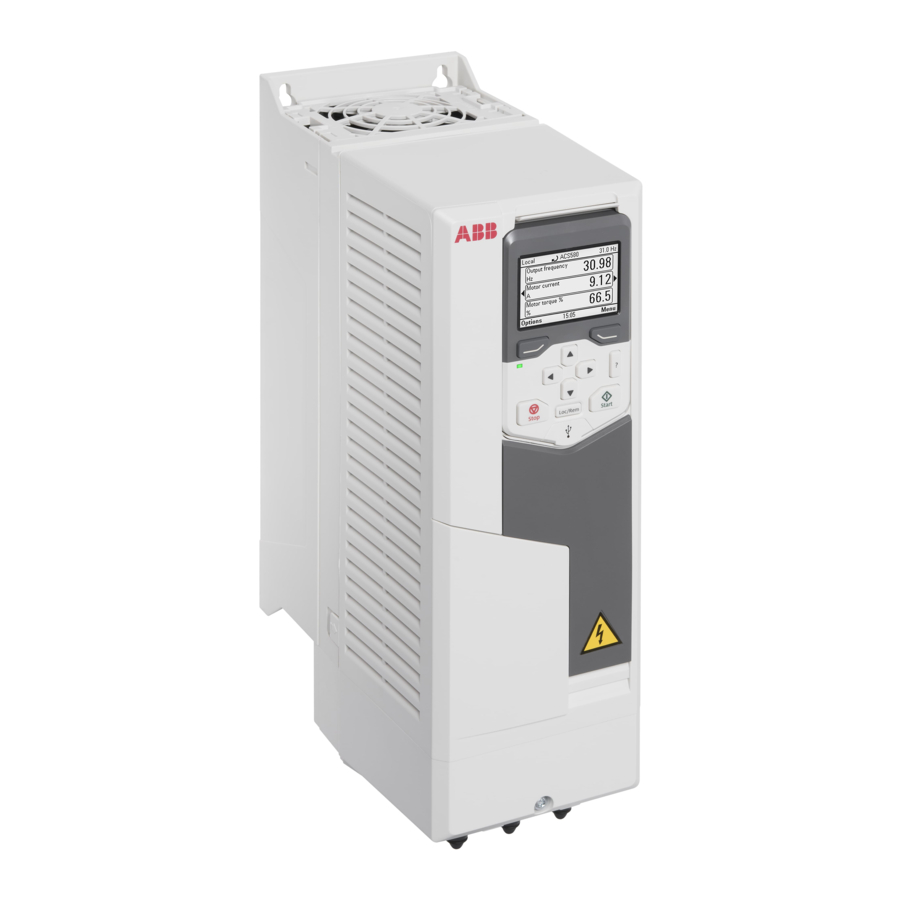

Manual de la serie ABB 580

Programación para la función DI invertida

La serie 580 de variadores puede invertir la señal de entrada digital (DI). Esto permite que la entrada funcione con un estilo de entrada normalmente cerrada o normalmente abierta. La programación de esta función no es accesible desde el menú de ajustes primarios y se configura a través de los parámetros del variador. El siguiente ejemplo ilustra cómo programar la función de inversión en DI2.
La aplicación requiere que el variador aumente a una frecuencia constante para crear presión positiva antes de que se pueda abrir una compuerta de aislamiento. Se utiliza un relé del variador programado en función de la supervisión de la frecuencia para controlar la compuerta (actuador). El final de carrera de la compuerta se cierra para indicar que la compuerta está abierta. Ese interruptor está conectado de nuevo a DI2 en el variador y realiza dos funciones:

1. Con el final de carrera abierto, el variador funciona a frecuencia constante 1.
2. Cuando la compuerta se abre, el final de carrera se cierra (en DI2) para desactivar la función de velocidad constante. Con la compuerta ahora abierta, la velocidad del motor se controla mediante la señal BAS.

Ambas funciones asumen que el variador está en modo automático y tiene un comando de ejecución activo desde el sistema de automatización del edificio.
Por defecto, la familia 580 espera una entrada digital "cerrada" para activar una frecuencia constante. Este ejemplo requiere que la entrada digital esté "abierta" (open) para activar la frecuencia constante. Las siguientes instrucciones ilustran cómo configurar Constant frequency sel1 para una DI invertida.
La selección de una función Invert requiere acceder al modo Parameter. Los pasos de navegación se detallan en los siguientes pasos:

1. Navegue a los parámetros mediante: Menu (Menú) → Parameters (Parámetros) → Complete List (Lista completa)
2. Desplácese hasta el Grupo 28 [Frequency Reference Chain] (Cadena de referencia de frecuencia), luego seleccione 28.22 [Constant frequency sel1] (Frecuencia constante sel1)
3. Vaya a Other (Otro) y seleccione edit (editar).

4. Desplácese hasta el Grupo 10 [Standard DI, RO] (DI, RO estándar), luego seleccione 10.01 [DI status] (Estado de DI).

5. Desplácese hasta DI2. Luego presione la tecla programable derecha para Invert (Invertir) la señal; seleccione Save (Guardar).


La última imagen a continuación muestra la configuración final.
