Manual de Viega ProPress

Instalación

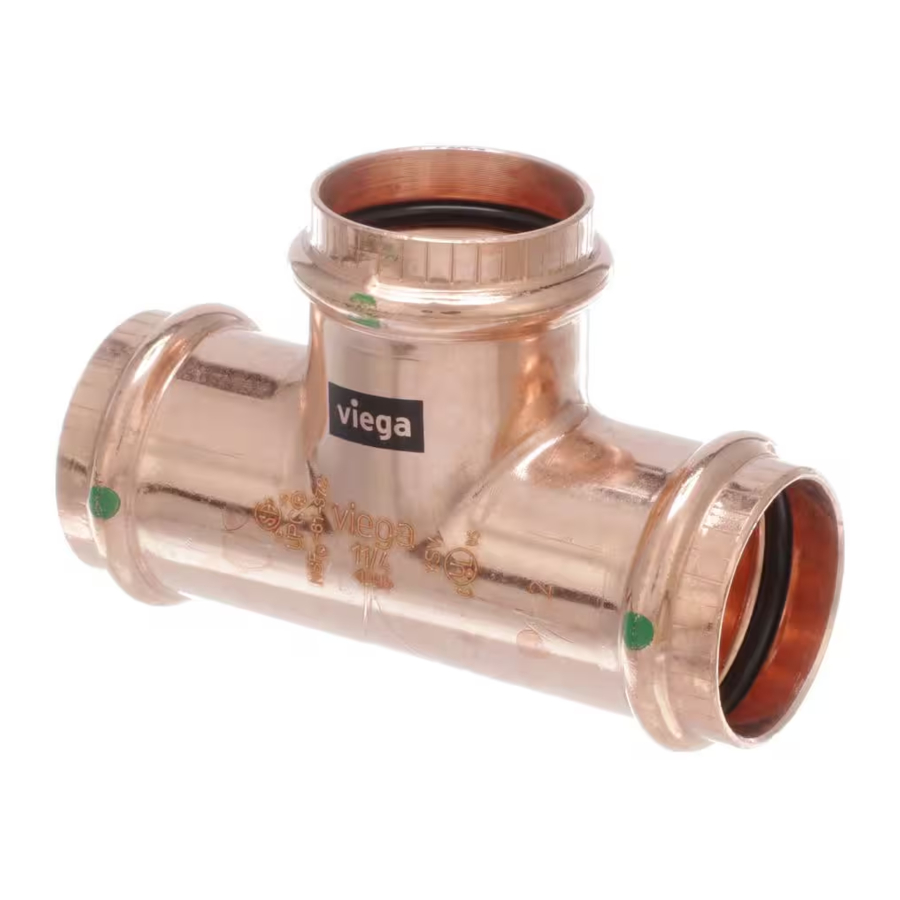

Accesorios Viega ProPress de ½" a 4"
Los tamaños de los accesorios de 1/2" a 2" son para tubos de cobre rígido de ½" a 2" o tubos de cobre blando de ½" a 1¼".
Los tamaños de los accesorios de 21/2" a 4" son solo para tubos de cobre rígido.
Los productos Viega están diseñados para ser instalados por profesionales de fontanería y mecánica autorizados y capacitados que estén familiarizados con los productos Viega y su instalación. La instalación por parte de no profesionales puede anular la garantía de Viega LLC.

Lea y comprenda todas las instrucciones para la instalación de los accesorios Viega ProPress. No seguir todas las instrucciones puede provocar daños materiales importantes, lesiones graves o la muerte.

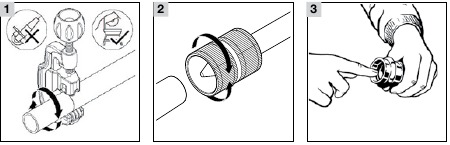

1. Corte el tubo en escuadra. No deforme el tubo al cortarlo.
2. Retire la rebaba del interior y el exterior del tubo y prepare la profundidad de inserción correcta utilizando una herramienta de preparación o papel de lija de grano fino.
3. Los accesorios contienen un elemento de sellado y pueden contener un anillo separador o un anillo de agarre. Compruebe que todos los componentes estén presentes, limpios y sin daños. No utilice aceites ni lubricantes.
   Para las aplicaciones que requieran un elemento de sellado diferente, retire el elemento de sellado instalado de fábrica y sustitúyalo por el elemento de sellado aplicable. Consulte las Instrucciones del producto para el cambio de elementos de sellado.

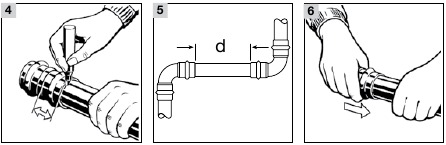

4. Marque la profundidad de inserción correcta como se indica en la siguiente tabla de profundidad mínima de inserción de ProPress. Una profundidad de inserción incorrecta puede provocar un sellado incorrecto. Se recomienda que la marca de profundidad sea visible en el montaje terminado.

   Profundidad mínima de inserción de ProPress
   Tamaño del tubo (en pulgadas)	d (en pulgadas)	d (mm)
   ½	3/4	19
   ¾	7/8	23
   1	7/8	23
   1¼	1	26
   1½	17/16	37
   2	19/16	40
   2½	1 11/16	43
   3	1 15/16	50
   4	23/8	60

   El tubo de cobre debe estar libre de imperfecciones en la superficie, incluidas las líneas de impresión estampadas en metal, antes de instalar una válvula ProPress.

5. Consulte la siguiente tabla para conocer la distancia mínima entre los accesorios para garantizar una prensa correcta. No proporcionar esta distancia puede resultar en un sello incorrecto.

   Distancia mínima de ProPress (d)
   Tamaño del tubo (en pulgadas)	d (en pulgadas)	d (mm)
   ½	0	0
   ¾	0	0
   1	0	0
   1¼	7/16	10
   1½	5/8	15
   2	3/4	20
   2½	5/8	15
   3	5/8	15
   4	5/8	15

6. Mientras gira ligeramente, deslice el accesorio en el tubo hasta la profundidad marcada. El extremo del tubo debe hacer contacto con el tope. Una vez que se completa el montaje, se recomienda que la marca de profundidad siga siendo visible.

   Mantenga las extremidades y los objetos extraños alejados de la herramienta de prensado durante la operación de prensado para evitar lesiones o un prensado incompleto.

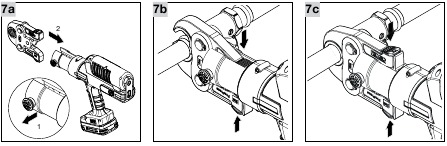

7. Prensado de accesorios de 1/2" a 2"

   1. Inserte la mordaza Viega ProPress apropiada (2) en la herramienta de prensado y empuje hacia adentro, sujetando el pasador (1) hasta que encaje en su lugar.
   2. Abra la mordaza y colóquela en ángulo recto sobre el accesorio. Compruebe visualmente la profundidad de inserción utilizando la marca en el tubo.
   3. Mantenga pulsado el gatillo de la herramienta de prensado hasta que las mordazas de prensado hayan encajado completamente en el accesorio. Las mordazas se liberarán automáticamente después de realizar una prensa completa. Después de prensar, abra la mordaza y retire la herramienta de prensado.

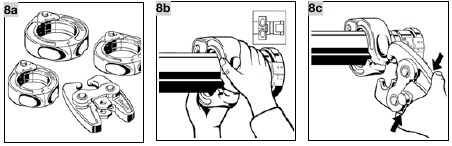

8. Prensado de accesorios de 21/2" a 4"

   1. Las conexiones ProPress de 2½" a 4" deben realizarse con anillos compatibles. No mezcle actuadores y anillos de diferentes fabricantes. No utilice anillos diseñados para accesorios de bronce de 2½" a 4". El uso de anillos incompatibles resultará en una conexión incorrecta.
   2. Abra el anillo XL-C y colóquelo en ángulo recto sobre el accesorio. El anillo XL-C debe encajar en el reborde del accesorio. Compruebe la profundidad de inserción.
   3. Con el actuador V2 insertado en la herramienta, abra el actuador V2 y conéctelo al anillo XL-C.
   4. Mantenga pulsado el gatillo hasta que el actuador V2 haya encajado completamente en el anillo XL-C. Mantenga las extremidades y los objetos extraños alejados del anillo XL-C y del actuador V2 durante la operación de prensado para evitar lesiones o un prensado incompleto. Una vez completado el prensado, suelte el actuador V2 del anillo XL-C. Retire el anillo XL-C del accesorio.


Prueba de presión con la tecnología Smart Connect^®
Las conexiones sin prensar se localizan presurizando el sistema con aire o agua. Cuando se prueba con agua, el rango de presión adecuado es de 15 psi a 85 psi. Cuando se prueba con aire comprimido, el rango de presión adecuado es de ½ psi a 45 psi. Si realiza la prueba con aire comprimido, utilice una solución de detección de fugas aprobada. Después de una prueba de presión exitosa, el sistema se puede probar a presión hasta 200 psi con aire o hasta 600 psi con agua.
La prueba de conexiones sin prensar utilizando Smart Connect no sustituye los requisitos de prueba de presión de los códigos y normas locales.

Viega LLC
585 Interlocken Blvd.
Broomfield, CO 80021
Teléfono (800) 976-9819
www.viega.us
