Manual de Triton DuElec

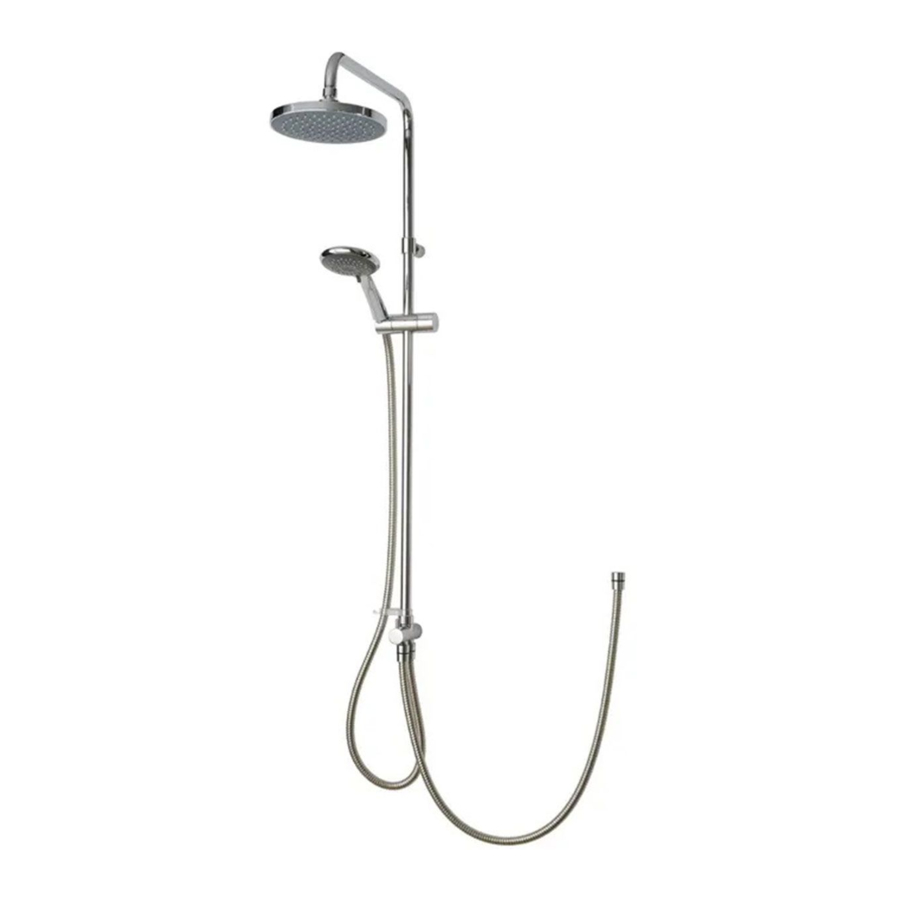

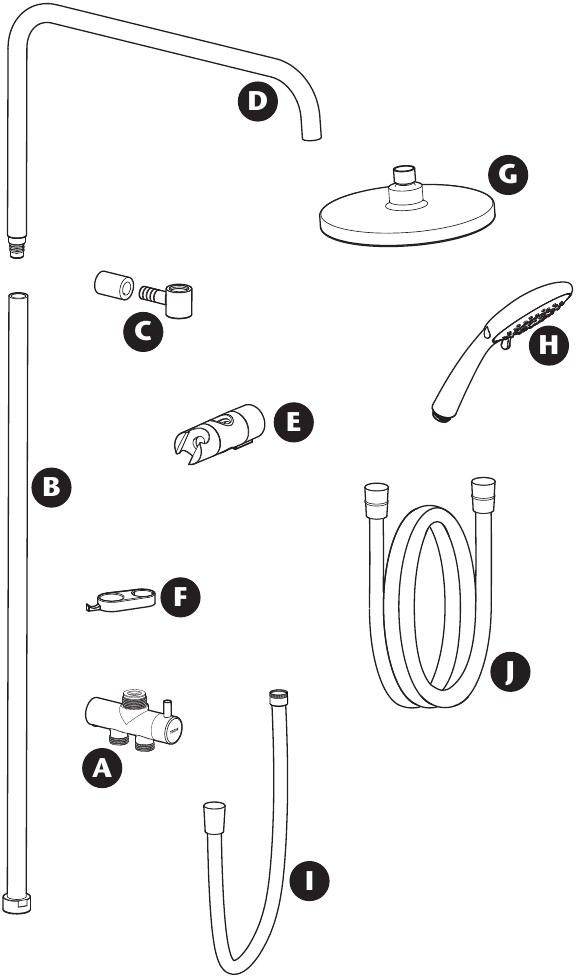

COMPONENTES PRINCIPALES

1. Válvula desviadora
2. Brazo de ducha inferior
3. Soporte superior de fijación/brazo de ducha
4. Brazo de ducha superior
5. Soporte del cabezal de ducha
6. Sujeción del flexo
7. Cabezal fijo
8. Cabezal de ducha
9. Flexo (corto)
10. Flexo (largo)

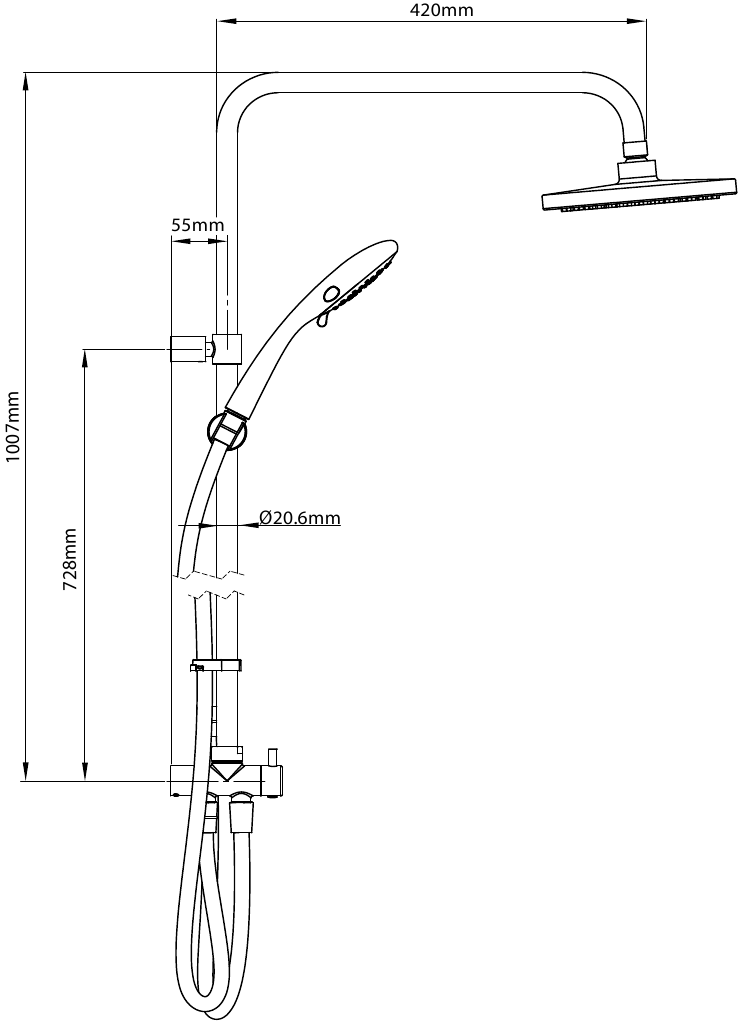

DIMENSIONES

Todas las dimensiones son aproximadas.

INSTALACIÓN

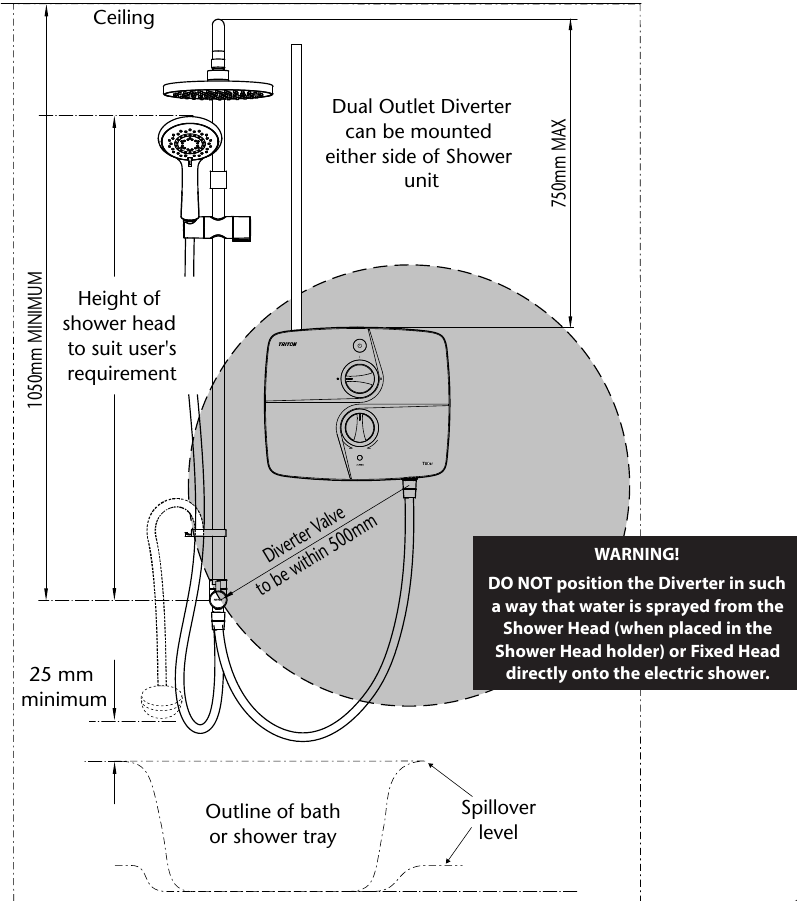

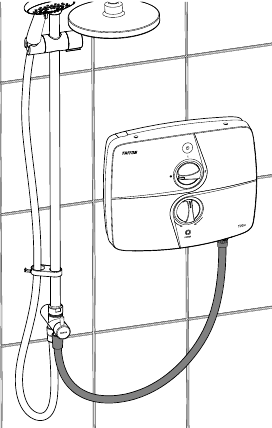

COLOCACIÓN DEL DESVIADOR DE SALIDA DOBLE
Asegúrese de que la Válvula desviadora esté montada dentro de un radio de 500 mm de la salida de la ducha, esto asegurará que el Flexo de ducha corto proporcionado pueda conectar la ducha eléctrica sin tensiones ni dobleces.
Cuando instale el Desviador en una ducha eléctrica con bomba, asegúrese de que el Brazo de ducha superior NO esté a más de 750 mm de la parte superior de la unidad de ducha.
El Soporte del cabezal de ducha puede orientarse de forma que el Cabezal de ducha pueda colocarse a ambos lados del brazo de ducha.

1. Compruebe siempre que no haya cables o tuberías ocultos antes de perforar los orificios para colocar los tacos en la pared. Tenga mucho cuidado al utilizar herramientas eléctricas cerca del agua.
   Consultando la guía de Colocación del desviador de salida doble, marque la posición de fijación a la pared para el Soporte de fijación del desviador y taladre y coloque el taco en la pared. Lo ideal es que el orificio se coloque en el centro de un azulejo y no en el rejuntado.
   Retire el Soporte de fijación del desviador de la Válvula desviadora y fíjelo a la pared con el tornillo de fijación.

2. Mida una distancia de 728 mm desde el Soporte del desviador, asegurándose de que los centros estén alineados verticalmente, y marque la posición. Taladre y coloque el taco en la pared. Fije el Soporte de fijación del brazo de ducha a la pared con el tornillo de fijación.
   Asegúrese de que el tornillo de fijación esté apuntando hacia abajo.

3. Monte la Sujeción del flexo en el Brazo de ducha inferior.

4. Monte el Soporte del cabezal de ducha en el Brazo de ducha inferior.
   Nota: El Soporte del cabezal de ducha puede orientarse de forma que el Cabezal de ducha pueda colocarse a ambos lados del Brazo de ducha.

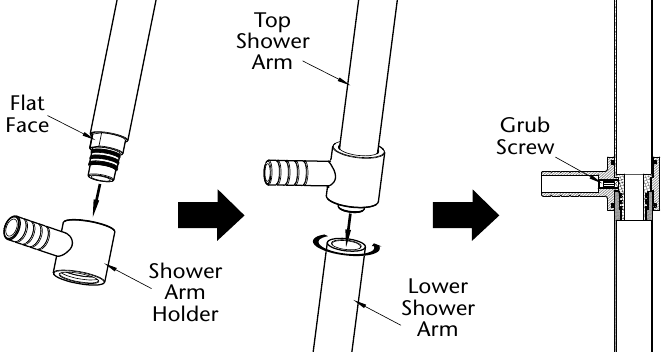

5. Monte el Brazo de ducha superior en el Soporte del brazo de ducha, tenga en cuenta que el Brazo de ducha superior solo se puede montar de una manera, así que asegúrese de que las caras planas del Brazo de ducha superior y el Soporte del brazo de ducha estén alineadas.
   Monte el Brazo de ducha inferior al Brazo de ducha superior girando el Brazo de ducha inferior en el manguito roscado. Será suficiente con apretarlo con la mano para sellar las dos piezas.
   Por último, apriete el tornillo de fijación (situado dentro del orificio del Soporte del brazo de ducha) para bloquear el Brazo de ducha superior al Soporte del brazo de ducha.

6. Deslice la Válvula desviadora en el Soporte de fijación de la válvula y apriete los 2 tornillos de fijación en la parte inferior de la Válvula desviadora.
   Nota: No apriete completamente los tornillos, ya que será necesario ajustar la válvula al montar los brazos de ducha.

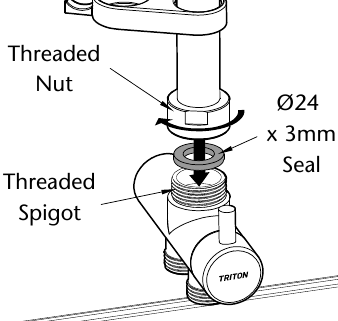

7. Coloque la junta de goma de Ø24 x 3 mm encima del manguito roscado de la Válvula desviadora.
   Apriete ligeramente la tuerca roscada del Brazo de ducha inferior en la Válvula desviadora.
   NO apriete completamente la tuerca roscada en este paso.

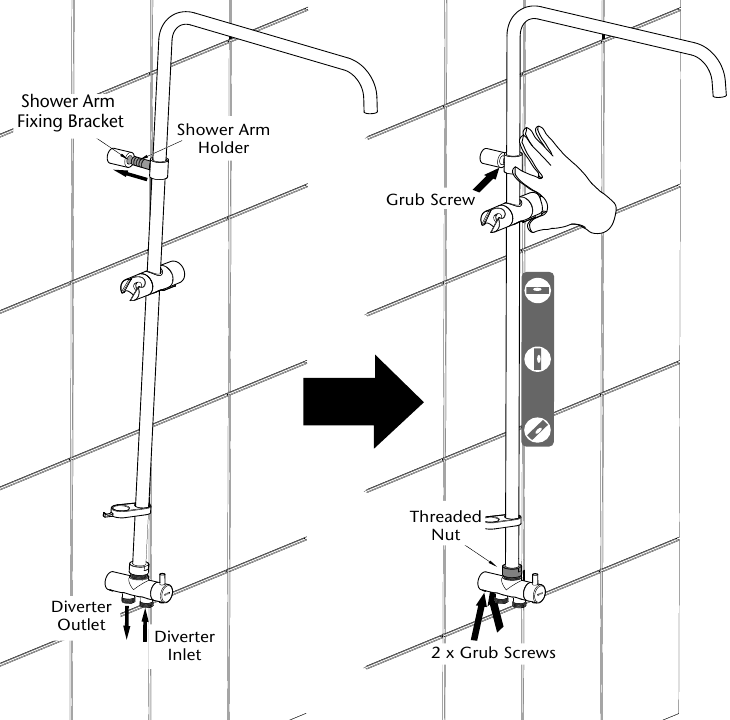

8. Girando el Brazo de ducha ligeramente lejos de la pared, deslice el vástago del Soporte del brazo de ducha en el Soporte de fijación del brazo de ducha.
   Sujetando los brazos de ducha en su lugar, apriete completamente la tuerca roscada en la Válvula desviadora, asegurándose de que los brazos de ducha estén verticales.
   Apriete completamente el tornillo de fijación en el Soporte de fijación del brazo de ducha y los 2 tornillos de fijación en la parte inferior de la Válvula desviadora.

9. Monte el cabezal fijo en el Brazo de ducha superior.

10.

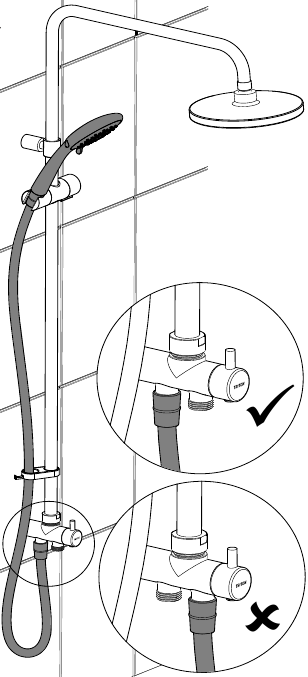

    Asegúrese de que el flexo del cabezal de ducha esté conectado al conector de salida (posterior) de la Válvula desviadora, no hacerlo puede causar daños a su ducha.
    Pase su Flexo de ducha largo Triton a través de la Sujeción del flexo, coloque una junta de flexo en la tuerca cónica y conéctelo a la salida de la Válvula desviadora. En el otro extremo del flexo, coloque una junta de flexo en la tuerca cónica y conéctelo al Cabezal de ducha.
    Coloque el Cabezal de ducha en el Soporte del cabezal de ducha.

11. Tome el Flexo corto y coloque una junta de flexo en cada extremo. Conecte la tuerca cónica a la entrada en la parte delantera de la Válvula desviadora y conecte el otro extremo a la salida de la unidad de ducha.


Antes de utilizar el desviador y los accesorios, ponga en marcha la ducha como se detalla en las instrucciones de la ducha.

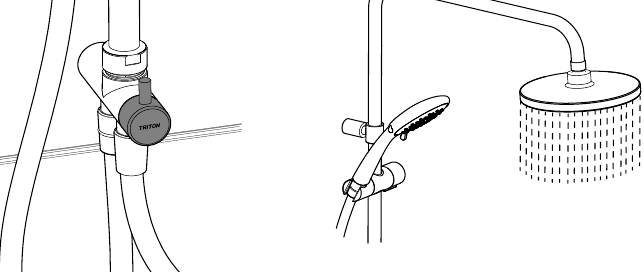

FUNCIONAMIENTO

1. El agua sale solo del cabezal fijo

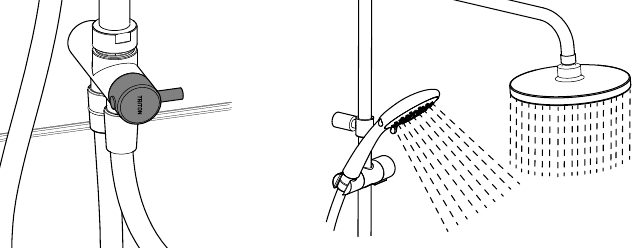

2. El agua sale del cabezal fijo y del cabezal de ducha

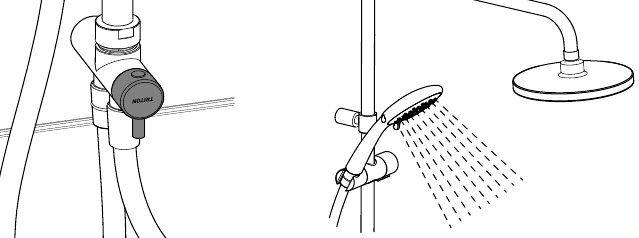

3. El agua sale solo del cabezal de ducha


LIMPIEZA

LIMPIEZA DEL CABEZAL DE DUCHA Y DEL CABEZAL FIJO

Es importante mantener limpios el cabezal de ducha y el cabezal fijo para mantener el rendimiento de su ducha.
Triton recomienda que todos los productos se limpien con agua tibia y jabón.
NO utilice productos de limpieza químicos abrasivos o agresivos, ya que esto puede afectar a la superficie y al acabado del producto e invalidar su garantía.
Tanto el cabezal de ducha como el cabezal fijo se pueden limpiar rápidamente frotando simplemente con los dedos sobre la placa de pulverización. NO utilice un alfiler o similar para pinchar los orificios, ya que de lo contrario se verá afectada la eficacia del chorro de la ducha.
La dureza del agua determinará la frecuencia de la limpieza. Por ejemplo, si la ducha se utiliza todos los días en una zona de agua muy dura, puede ser necesario limpiar el cabezal de ducha semanalmente.

INSPECCIÓN DE LOS FLEXOS

Los flexos de la ducha deben inspeccionarse de vez en cuando para detectar signos de daños o colapso interno. El colapso interno puede restringir el caudal del cabezal de ducha y puede causar daños a la ducha.
Triton recomienda el uso de un flexo antitorsión de la marca Triton en todas las duchas para garantizar un rendimiento seguro continuo.

Para inspeccionar su flexo:

1. Desenrosque el flexo del cabezal de ducha y de la salida del desviador.
2. Inspeccione el flexo para detectar daños, dobleces internos, etc.
3. Si es necesario, sustituya el flexo.

CONSEJOS IMPORTANTES DE SEGURIDAD
Los cabezales de ducha y los flexos suministrados con este producto son una parte fundamental para la seguridad de su sistema de ducha. No utilizar piezas originales de Triton puede causar lesiones e invalidar su garantía.
