Manual de ochain R

Especificaciones

Material principal:
Aleación de Al 7075 T6

Tratamientos de superficie:
Anodizado duro negro (versión NERO) Recubrimiento duro precioso personalizado (versión PREGIO)

Dimensiones:
91 mm x 91 mm x 25 mm de media, según la versión

Peso:
160 g de media, según la versión

Desplazamiento del plato:
Desplazamiento del plato de +3 mm. Kit disponible en nuestro sitio web o en una tienda local para cambiar el desplazamiento a 6 o 7,5 mm.

Compatibilidad:

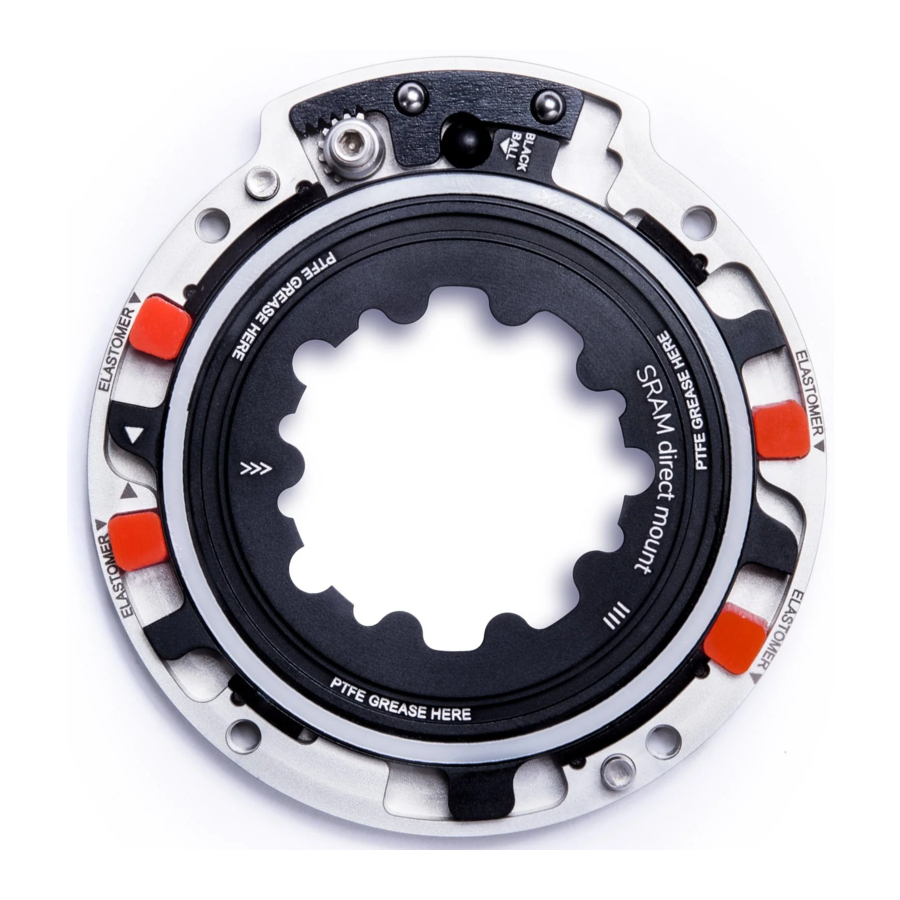

OCHAIN·R es una araña activa de una sola velocidad 104 BCD** con un desplazamiento de 3 mm.
OCHAIN·R es compatible con platos a partir de 32T.
Sustituye a la araña del plato estándar o al plato de montaje directo para que coincida con los estándares de montaje directo de las marcas de bielas más populares. Lista de modelos actualizada en nuestro sitio web para dirigir la compra correcta.
No obstante, Ochain srl no puede garantizar la compatibilidad con todos los cuadros ni con todos los juegos de bielas del mercado.
Ochain tampoco puede garantizar la compatibilidad con todos los guiacadenas del mercado.
**El diámetro del círculo de pernos o BCD es el diámetro del círculo que atraviesa el centro de los pernos del plato.

Instalación

Desmonte su juego de bielas del cuadro, consultando el manual del fabricante o a un mecánico de bicicletas profesional.
Retire la configuración del plato instalada actualmente del brazo de la biela.
Instale su plato OCHAIN en OCHAIN·R utilizando las 4 tuercas de plato incluidas en el embalaje del plato.
Apriete con una llave COMPLETAMENTE ENCAJADA en el perno, utilice Loctite medio en la rosca de los pernos para evitar que se aflojen. Apriete los cuatro pernos del plato a las tuercas del plato con un par de 7 Nm.
NOTA: Si no desea utilizar el plato Ochain, tiene que encontrar la longitud correcta de la tuerca que se ajuste correctamente a su plato.

Por razones de seguridad y rendimiento, asegúrese de comprobar el buen estado de su plato con la ayuda de un mecánico de bicicletas profesional.

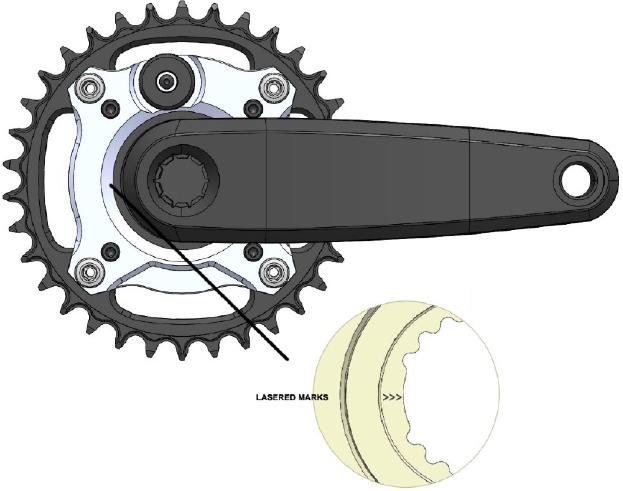

Alinee OCHAIN·R con el brazo de la biela como se muestra en la imagen.
Las marcas láser ">>>" en la superficie de OCHAIN muestran la posición correcta del brazo de la biela.

Fije el Ochain a la biela, con el anillo de bloqueo o los tornillos, consultando el manual del fabricante para el procedimiento y el par de apriete correcto.
Por último, vuelva a montar su juego de bielas consultando el cuadro, consultando el manual del fabricante o a un mecánico de bicicletas profesional.

NOTA PARA LA VERSIÓN E13:
La arandela que hay dentro de la caja debe utilizarse para encontrar los mejores resultados en términos de desplazamiento: entre Ochain y el anillo de bloqueo o entre Ochain y la biela. La arandela debe instalarse en una de las dos configuraciones. Consulte a un mecánico de bicicletas profesional para obtener más información.

Configuración del dispositivo

El retroceso del pedal se mide en grados para indicar cuánto giran los pedales hacia atrás en un punto determinado del recorrido de la suspensión. OCHAIN·R permite que el plato gire hacia atrás para desenganchar la transmisión de la suspensión, mejorando toda la experiencia de conducción y el rendimiento de la bicicleta.
Nuestros ingenieros definieron cuatro posibilidades de configuración, que dan como resultado diferentes grados de rotación proporcional. Las opciones definidas son: 12°/9°/6°/4° y posición bloqueada.
El sistema EASY (External Adjustable System) facilita el cambio de una configuración a otra en segundos, sin necesidad de herramientas.
OCHAIN·R está frente a usted, montado en su bicicleta.
Límpielo suavemente del polvo y el barro con un paño.
NOTA: No utilice productos químicos para preservar nuestro medio ambiente.

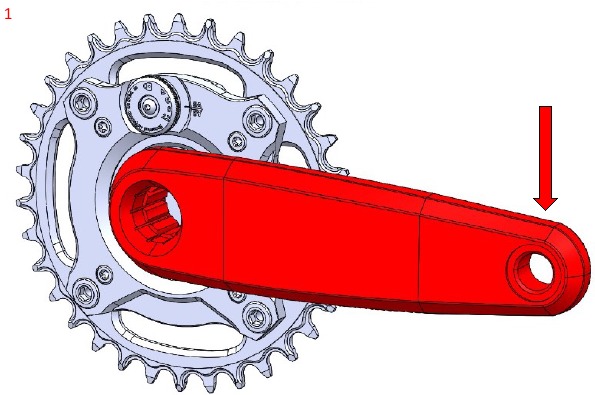

1. Empuje y mantenga la biela en la dirección del pedaleo para activar el ochain

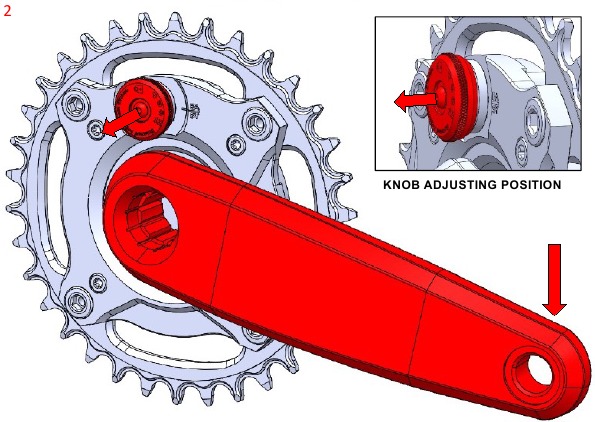

2. Tire y mantenga el mando, para alcanzar la posición de ajuste del mando

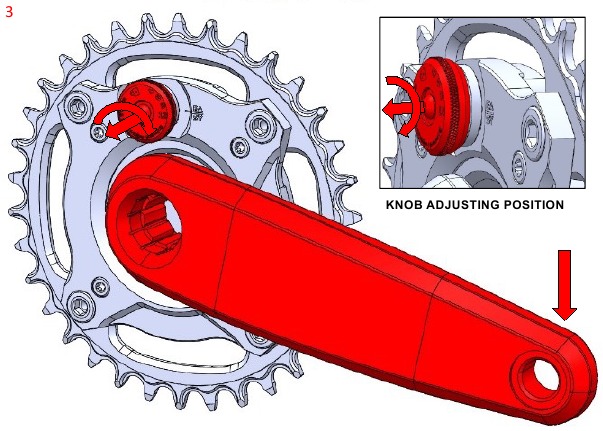

3. Gírelo a la posición deseada

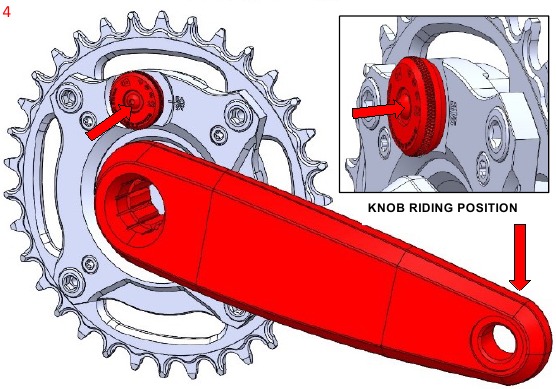

4. Suelte el mando, para alcanzar la posición de conducción

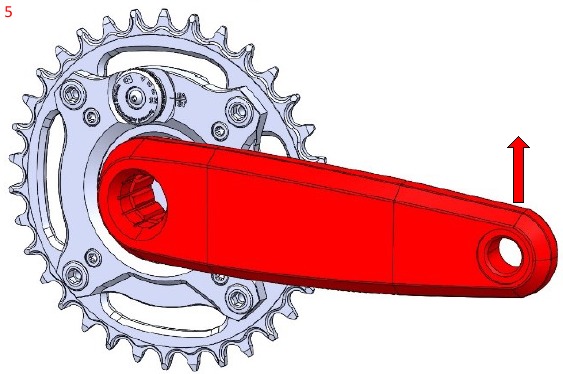

5. Suelte la biela. ¡A montar!


Nunca accione el sistema de ajuste sin presionar la biela

Advertencias de seguridad

Inspeccione su producto OCHAIN para detectar desgaste, holgura o daños, incluyendo grietas, abolladuras y arañazos graves antes de cada viaje y después de cada caída o choque.
No utilice su producto OCHAIN hasta que haya sido inspeccionado, reparado o reemplazado a fondo.
DESPUÉS DEL PRIMER VIAJE, VUELVA A APRETAR LOS TORNILLOS N°4 T20 A 5-6NM. COMPRUEBE PERIÓDICAMENTE EL APRIETE CORRECTO, UN APRIETE INCORRECTO PUEDE CAUSAR UN MAL FUNCIONAMIENTO O ROTURA.
Los elastómeros juegan un papel importante en OCHAIN y deben ser reemplazados cada 75 horas de uso en su MTB, con el fin de preservar el producto y mantener los más altos estándares de rendimiento.
El servicio completo es obligatorio después de 150 horas de uso, o anualmente, o lo que ocurra primero. En caso de negligencia, la garantía expirará.
Encontrará nuestro kit de elastómeros y el servicio de kit en nuestra tienda online o en la tienda de bicicletas local donde compró el Ochain.
Para obtener información sobre el cuidado y el mantenimiento de OCHAIN, visite nuestra página de servicio en www.ochain.bike/service o siga nuestro canal de Youtube de Ochain.
NOTA: La garantía solo se garantiza si los servicios se prestan en el momento adecuado

Garantía limitada

El defecto debe ser comunicado por el primer propietario al distribuidor en caso de compra no directa o por correo electrónico a support@ochain.bike en caso de compra directa.
Si tiene alguna pregunta, póngase en contacto con un mecánico de bicicletas profesional o pida ayuda a Ochain en support@ochain.bike

Información de la empresa Ochain srl
Ochain srl ·Via Romagnosi 12 · 21100 Varese (VA) · ITALIA
Tenga en cuenta que todas las instrucciones están sujetas a cambios para mejorar sin previo aviso.
Visite www.ochain.bike para obtener actualizaciones técnicas periódicas.
Para comentarios y soporte técnico, envíe un correo electrónico a support@ochain.bike
