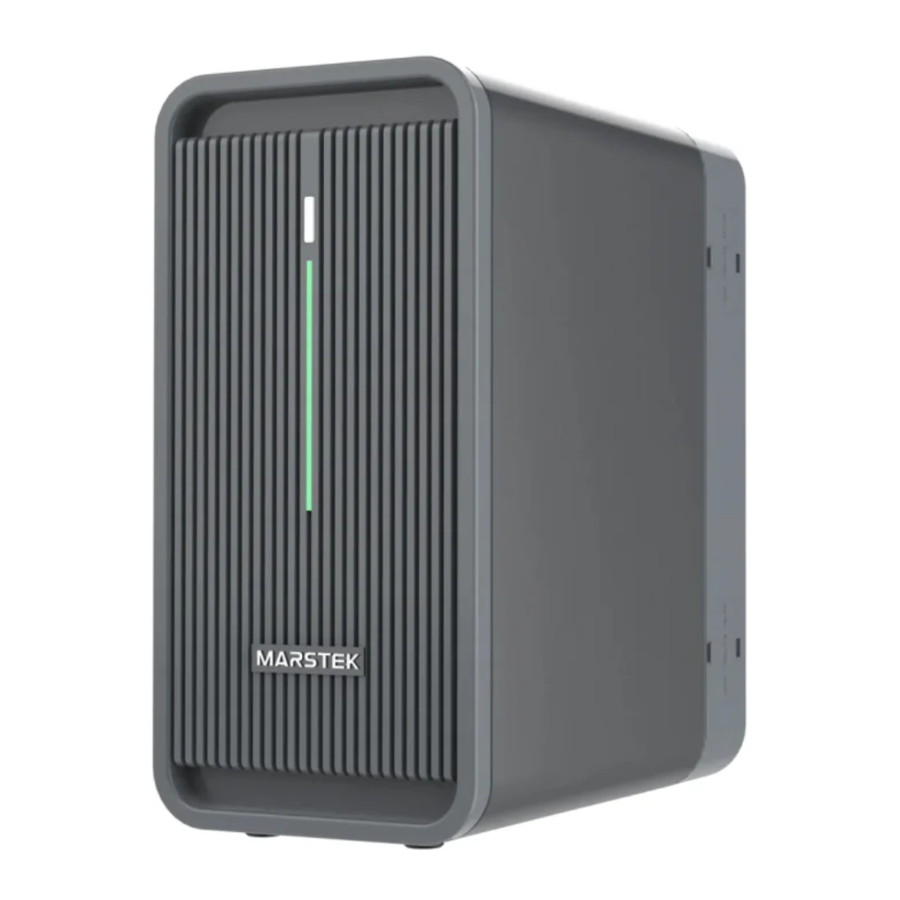

Manual de la serie MARSTEK B2500

Ajustes

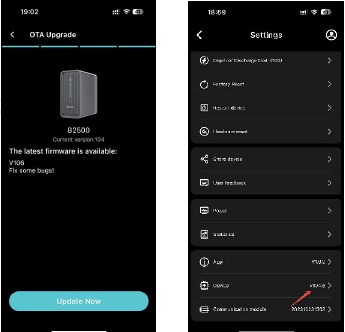

Actualización del firmware

Elemento emergente del sistema: Consejo->Confirmar.
Buscar nuevo firmware: Ajustes->Dispositivo.
Consejos: V220 es la última versión.

Actualización de la APP

Por favor, actualice en la APP Store o en Google Play.

Puerto MQTT para terceros.

Por razones de seguridad, la función MQTT ya no está disponible para el público. En el futuro, proporcionaremos funciones API, gracias por su comprensión.

Cómo configurar la profundidad de descarga

DOD significa profundidad de descarga de la batería. Se recomienda configurar 80-90. Suponiendo que configure el DOD al 90, la B2500 dejará de descargarse cuando alcance el 10% y comenzará a descargarse nuevamente cuando la carga alcance el 15% nuevamente.

Lógica de carga y descarga del dispositivo

1. Si selecciona el modo de carga "Pass through" (paso directo), la energía generada por el panel solar se utilizará para alcanzar el valor de descarga que haya establecido.
2. Si la energía generada por el panel solar es mayor que el valor de descarga que ha establecido, el exceso de energía se introducirá en el B2500; por el contrario, el B2500 se descargará para satisfacer su demanda de descarga junto con la energía generada por el panel solar. Cuando el B2500 esté completamente cargado, entrará en modo de bypass si no hay demanda de descarga en ese momento o si la potencia de entrada solar es mayor que el valor de descarga. Esto significa que la energía generada por los módulos solares se pasa directamente al microinversor. Si la entrada solar es inferior al valor de descarga, la batería se descarga para cubrir el valor de descarga establecido.
3. Si selecciona "Charge and then discharge" (Cargar y luego descargar), el B2500 no se descargará hasta que esté completamente cargado.
4. Cuando el B2500 esté completamente cargado, la energía generada por los paneles solares se enviará directamente al microinversor.

Cómo hacer la calibración de SOC

Cuando experimente saltos de SOC, haga una calibración. Por favor, siga los pasos:

1. Por favor, cárguelo al 100%. No descargue durante este proceso. Se recomienda establecer el modo de carga en "Fully charge and then discharge" (Carga completa y luego descarga) o desactivar todas las salidas.
2. Cuando el B2500 esté completamente cargado, descargue el B2500 al 0%. No cargue la batería durante este proceso, puede desconectar los paneles solares.

Recomendación: cada mes, al menos cargar al 100% o descargar al 0% una vez. Cada dos meses, al menos hacer una calibración una vez.

Compatibilidad con microinversores

Compatibilidad de B2500 con el 99% de los microinversores del mercado. Se recomienda utilizar el microinversor MARSTEK. Si tiene un nuevo tipo, puede ponerse en contacto con nosotros para confirmarlo.
No se recomienda utilizar un único microinversor de 4 canales o un microinversor de 6 canales para conectar varios B2500.

Conexión CT

Por favor, conecte el sensor de CT001 a la línea activa de cada fase procedente del contador de electricidad, sin diferenciar la dirección de la corriente. El CT001 debe configurarse con la misma WLAN que el B2500 y luego emparejarse con el B2500.
Enlaces de guía: https://youtu.be/j3mskwAW5q8
Por favor, consulte el vídeo de la operación de emparejamiento de CT001 y B2500: https://youtu.be/CWgIW3JvNJ4

Consejos:

1. Por favor, espere pacientemente de 3 a 5 minutos cuando se establezca el emparejamiento;
2. Si el emparejamiento falla, por favor, salga de la aplicación e intente emparejar de nuevo.

Guía de invierno

En el entorno de baja temperatura, la actividad de la batería de litio disminuye, lo que puede conducir fácilmente a un consumo de energía de la batería rápido y grande. Por lo tanto, preste atención al uso de la batería en invierno:

1. En invierno, se recomienda que el DOD de la batería se establezca en 50 o 70 para evitar la baja potencia de la batería. Especialmente en climas nevados, se recomienda establecer el DOD en 30 para asegurar que la batería tenga suficiente energía reservada.
2. Si la batería no se ha cargado durante más de una semana, se recomienda dejar de descargar hasta que la batería tenga más del 90% antes de encender la descarga.
3. En invierno, la energía solar no es suficiente para dar suficiente energía a la batería, por lo que se recomienda que si tiene una batería extra, puede llenarla y luego apagarla para guardarla fuera de línea.
4. Evite la descarga de alta potencia. El PV es más débil en invierno y la carga es más difícil. Una vez que la descarga de alta potencia, es fácil hacer que la batería sea baja en energía durante mucho tiempo.
5. Compruebe regularmente si los paneles fotovoltaicos pueden suministrar energía normalmente. Especialmente después de fuertes nevadas, los paneles fotovoltaicos tienden a ser fácilmente bloqueados por la nieve y no pueden cargar la batería durante mucho tiempo.

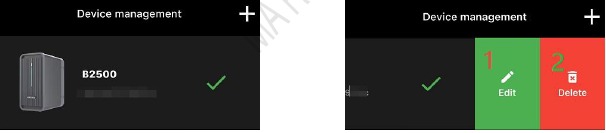

Cambiar el nombre del dispositivo y eliminar el dispositivo

1. Cambiar el nombre del dispositivo: Toque el nombre del dispositivo en la esquina superior izquierda de la página principal de la APP para entrar en la lista de dispositivos conectados, mantenga pulsado el dispositivo o deslice hacia la izquierda y toque el primer botón para cambiar el nombre del dispositivo;
2. Eliminar el dispositivo en la APP: haga clic en el nombre del dispositivo en la esquina superior izquierda de la página principal de la APP, entre en la lista de dispositivos conectados, mantenga pulsado el dispositivo o deslice hacia la izquierda, haga clic en el segundo botón para eliminar el dispositivo.

Preguntas frecuentes

La conexión WIFI o Bluetooth no es estable

1. Actualice el firmware a la versión V220 o superior.
2. Compruebe la intensidad de la señal WIFI, se recomienda que sea superior a 50 dBm.
3. Siga los pasos para volver a conectar:
   Antes de establecer la conexión Bluetooth:
   1. Active el Bluetooth de su teléfono móvil.
   2. Abra el permiso de Bluetooth para la aplicación.
   3. Establezca la conexión Bluetooth junto al B2500.
      Abra la aplicación -> Add Device (Añadir dispositivo) (esquina superior izquierda) -> Add via Bluetooth (Añadir a través de Bluetooth). Aquí debería encontrar el B2500. A continuación, vuelva a la página de inicio -> Settings (Ajustes) -> WLAN Configuration (Configuración WLAN). Tenga en cuenta que el B2500 solo es compatible con WLAN de 2,4 GHz. La intensidad de señal recomendada es de 30 dBm a 40 dBm. Una vez que la configuración WIFI se haya realizado correctamente, el logotipo de WIFI en la página de inicio será verde.
4. Si no se puede establecer la conexión durante la conexión Bluetooth o la configuración WLAN, puede reiniciar la aplicación e intentarlo de nuevo.

El dispositivo no puede encontrar Bluetooth

Descargue LightBlue de la APP Store o Google Play. Cuando el B2500 / microinversor esté encendido, compruebe en la página de inicio de LightBlue si hay una transmisión disponible en formato HM_B2500_xxxx / MST-MIXXXX.

Si existe el formato Bluetooth, significa que la difusión de Bluetooth del dispositivo B2500 es normal, intente conectar Bluetooth varias veces o cambie el dispositivo móvil para intentarlo. Si el formato Bluetooth no existe, haga una captura de pantalla o grabe el proceso de búsqueda del formato Bluetooth y envíenoslo para que podamos analizarlo y proporcionarle la siguiente solución.

Uno de los datos de entrada FV no tiene datos o tiene menos

1. Asegúrese de que ambos paneles solares estén soleados.
2. Intercambie los dos puertos de entrada de los paneles solares y observe si los datos de entrada cambian. Excluya la razón de los cables.

Si el problema persiste, grabe un vídeo o haga una captura de pantalla y póngase en contacto con nosotros.

Uno de los datos de salida no tiene datos

1. Intercambie los dos puertos de salida y observe si los datos cambian. Excluya la razón de los cables.
2. Conecte el panel solar directamente a los microinversores y observe si los datos son normales. Excluya la razón del microinversor.
3. Restablezca su hardware mediante: Settings (Ajustes)->Hardware Reset (Restablecimiento de hardware).

Si el problema persiste, grabe un vídeo o haga una captura de pantalla y póngase en contacto con nosotros.

Sugerencia sobre el panel solar

1. El B2500 admite una tensión FV máxima de 60 V por entrada. Independientemente de si se conecta en serie o en paralelo, asegúrese de que la tensión máxima de los módulos solares sea inferior a 60 V.
2. Le recomendamos que solo combine módulos solares de la misma marca. Si los módulos solares son de diferentes marcas, pregunte al vendedor si puede combinarlos.

El SOC salta más del 50 %

Restablezca su hardware mediante: Settings (Ajustes)->Hardware Reset (Restablecimiento de hardware).
Si el problema persiste, grabe un vídeo o haga una captura de pantalla y póngase en contacto con nosotros.

Anomalía de comunicación entre B2500 y P2500

Recomendamos el siguiente procedimiento para reiniciar:

1. pulse el botón de encendido del B2500 durante 10 segundos para apagar el B2500.
2. pulse el botón de encendido del P2500 durante 10 segundos para apagar el P2500.
3. pulse brevemente el botón de encendido del B2500. Una vez que el B2500 está encendido, el P2500 se enciende automáticamente.

Consejos:

1. Apague primero el B2500 antes de conectar o desconectar un P2500. De lo contrario, el sistema podría fallar repentinamente.
2. Si conecta una batería de extensión P2500 para el B2500, el DOD solo se puede establecer en un máximo de 90.

Por lo tanto, retire el P2500 al realizar el aprendizaje de carga/descarga.

Cuando el dispositivo P2500 no se carga

Siga los pasos para que el dispositivo P2500 entre en el modo de carga fuerte. Este proceso es un poco complicado, tenga paciencia y siga los pasos:

1. Desconecte el panel solar, el microinversor y la batería P2500 conectados al B2500 para mantener el B2500 en modo autónomo;;
2. Deje que el B2500 y el P2500 se apaguen manteniendo pulsado el botón de encendido/apagado respectivamente;
3. Utilice el cable para conectar el B2500 y el P2500, y luego conecte el panel solar, la entrada solar B2500 y P2500 se activarán automáticamente para encenderse;
4. Pulse brevemente el botón de encendido cuatro veces para que el B2500 entre en el modo de carga fuerte, en este momento el efecto de luz del B2500 para la luz roja parpadea dos veces y luego se detiene durante 1 segundo para corresponder, lo que indica que el B2500 entra en el estado de carga fuerte;
5. Pulse brevemente el botón de encendido del P2500 6 veces, deje que el P2500 entre en el modo de envejecimiento, el B2500 no enciende el indicador rojo, el efecto de luz SOC siempre está encendido, en nombre del P2500 en un estado completamente cargado, en este momento puede salir del modo. 6. Hasta que la luz roja desaparezca, es decir, la potencia del P2500 sea superior al 10 %, en este momento, puede detener la carga fuerte para volver al estado normal del dispositivo;
6. Método de salida: Mantenga pulsado el botón de encendido del B2500 para dejar que el B2500 se apague; Mantenga pulsado el botón de encendido del P2500 para apagarlo. Posteriormente, puede restaurar el uso normal del dispositivo.

Consejos:
En este momento, si el P2500 está extremadamente bajo voltaje, se apagará automáticamente después de 30 segundos de encendido.
En este momento, debe operar rápidamente para permitir que el P2500 entre en el modo de envejecimiento antes de que se apague.
Para el nivel V216 y superior
Enlace a la guía de vídeo: https://youtu.be/ysWwttFv30Q

Método de reinicio del dispositivo

Reinicie el B2500 pulsando el botón: Pulse el botón de encendido/apagado durante 10 segundos para apagar el B2500. A continuación, suelte el botón y espere más de 10 segundos, y pulse el botón brevemente una vez para encender el dispositivo.

Colocación del equipo

El dispositivo puede colocarse en ángulo o plano sobre el suelo. Asegúrese de que el dispositivo sea estable y esté protegido del agua y la humedad.

Contactar con el equipo de soporte

¿Cómo contactar con el equipo de soporte?
Ajustes de la APP->Comentarios del usuario.
Horario de trabajo: Berlín, UTC +2/+1 LUN-VIE 9AM-5PM

Consejos: MARSTEK APP V1.6.2 o superior puede soportar la subida de fotos y vídeos

www.marstekenergy.com

Referencias

• MARSTEK ENERGY - Sistema de almacenamiento de energía residencial y para balcones – Marstek Energy-
• App Store - Apple
• Google Play
• CT installation - YouTube
• MARSTEK B2500 with CT001 Guide - YouTube
• How to force P2500 to charge - YouTube

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de la serie MARSTEK B2500
