Manual de Nuvo IRON
PIEZAS INCLUIDAS
| A | PUERTA (1) | D | MANIJA (1) | B | BISAGRAS DE PUERTA AUTOCIERRE CON TUERCAS Y TORNILLOS (2)  | C | PESTEJO Y CIERRE CON ACCESORIOS (1)  |
HERRAMIENTAS NECESARIAS
- Llave de tubo
- Taladro
- Cinta métrica
- Nivel
PARA UNA INSTALACIÓN EXITOSA
- Lea las instrucciones completamente antes de comenzar la instalación.
- Planifique su proyecto.
- Consulte los códigos de construcción locales para garantizar el cumplimiento.
- Revise las cajas para determinar si el recuento de piezas está completo.
- La instalación se realiza mejor con dos personas.
- Use equipo de protección personal; gafas de seguridad, etc.
- Tenga cuidado de no apretar demasiado los tornillos.
- Si se instala en otras superficies, el instalador debe adquirir los accesorios adecuados según sea necesario para una instalación adecuada en cualquier otro tipo de superficie.
SI ESTÁ FIJANDO SU PUERTA A UN POSTE, PILAR O ESTRUCTURA DE PARED EXISTENTE, ASEGÚRESE DE UTILIZAR LOS SUJETADORES CORRECTOS PARA EL MATERIAL AL QUE SE ESTÁ FIJANDO. LOS SUJETADORES INCLUIDOS SON PARA MADERA. TAMBIÉN ASEGÚRESE DE QUE LA ESTRUCTURA A LA QUE SE ESTÁ FIJANDO SE CONSIDERE QUE ESTÁ EN BUEN ESTADO PARA SOPORTAR LA PUERTA.

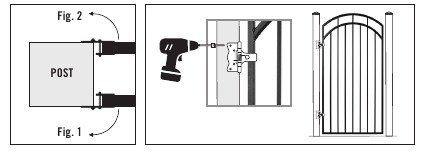

INSTALACIÓN DE MONTAJE EN SUPERFICIE
Antes de comenzar, determine la configuración que mejor se adapte a su proyecto. Incluyendo, en qué lado estará el pestillo, y si la puerta se abrirá hacia adentro o hacia afuera.
- Enganche el collarín de la bisagra superior alrededor del marco de la puerta donde lo desee. Usando una tuerca y un perno provistos, use un vaso de 12 mm para apretar la puerta al collarín de la bisagra.
Asegúrese de que el collarín de la bisagra quede ajustado al marco de la puerta antes de apretar completamente el perno.
Repita esto para el collarín de la bisagra inferior.
- Use madera de desecho para apoyar el marco durante la instalación para lograr el espacio inferior deseado. Sugerimos dejar aproximadamente 2" de espacio libre, aunque tenga en cuenta que la pendiente de su terreno puede requerir espacio libre adicional.
Alinee la puerta con el poste y coloque las bisagras en la cara exterior del poste con el pasador hacia usted (Fig. 1). Dependiendo de la configuración deseada de su puerta, asegúrese de que esté al ras con la parte delantera o trasera del poste.
- Coloque las bisagras en la parte delantera del poste para que se abran hacia afuera (Fig. 1), o en la parte posterior del poste para que se abran hacia adentro (Fig. 2).
Usando las bisagras como palanca contra el poste, empuje la puerta hacia adentro hasta que el pasador de la bisagra quede al ras con el poste, luego fije las bisagras al poste usando los tornillos provistos.
Fije un tornillo a la vez alternando entre las bisagras superior e inferior para permitirle hacer pequeños ajustes y asegurarse de que sus postes y la puerta estén nivelados.
- Fije el pestillo al marco de la puerta donde lo desee usando una tuerca y un perno provistos.
![]()
- Coloque el cierre en el poste y asegúrese de que esté alineado con el pestillo. Luego, marque las ubicaciones de los tornillos. Taladre orificios guía de tamaño suficiente. Fije con los tornillos provistos.
![]()
- Opcional, fijación de la manija de dos lados:
Si usa la manija de dos lados incluida, determine la posición en el riel lateral. Luego, junte ambos lados, un lado se meterá dentro del otro lado de la manija. Luego, usando las tuercas y los pernos incluidos, sujete la manija.
![]()
