Manual del SD Rack de digico

Introducción

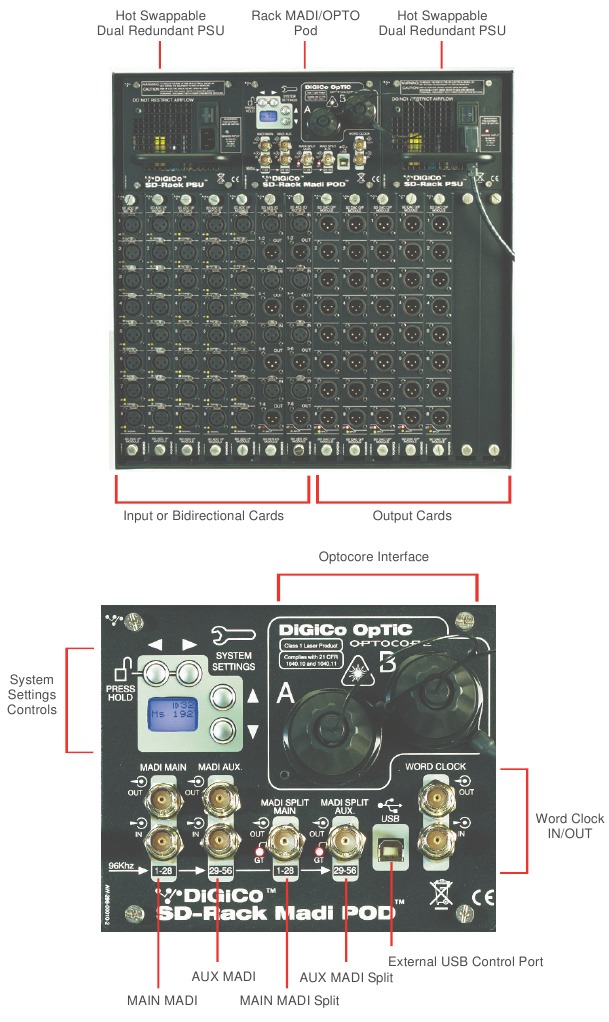

Descripción general del producto

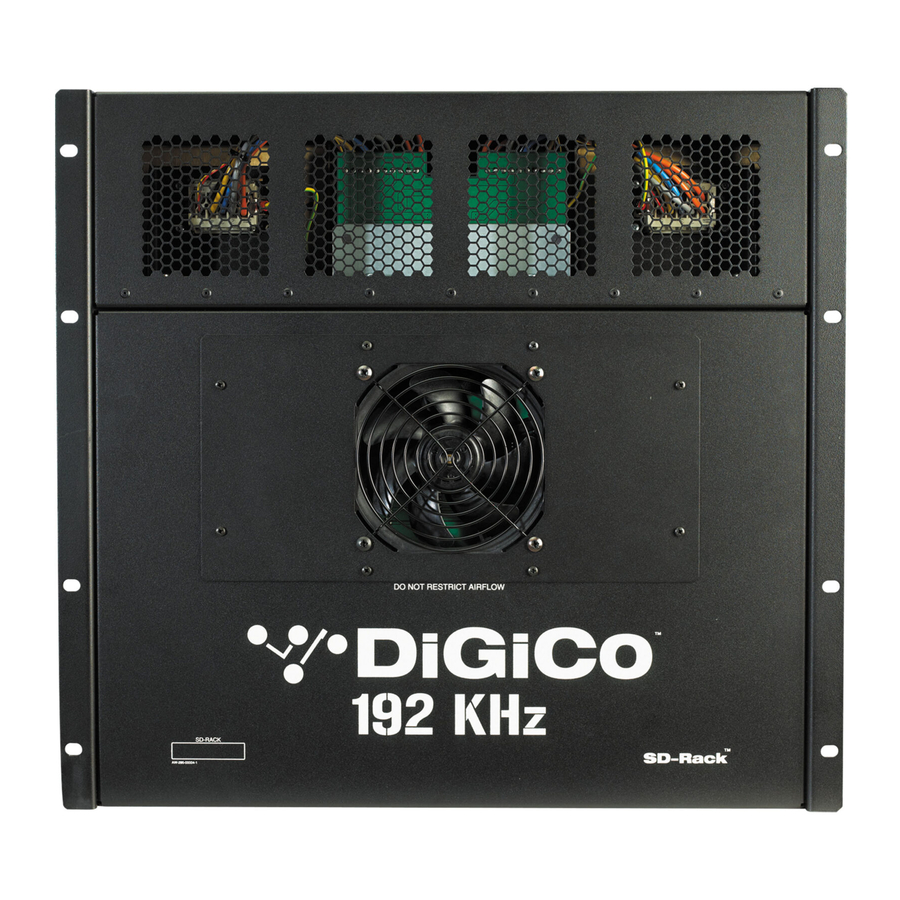

El SD Rack de DiGiCo es...

Alimentación del SD Rack

El SD Rack tiene fuentes de alimentación redundantes dobles intercambiables en caliente. El rack debe funcionar con ambas fuentes de alimentación encendidas siempre que sea posible.

Sincronización del SD Rack

El SD Rack recibirá la sincronización de reloj de la consola conectada en funcionamiento normal. Puede funcionar a 48 KHz o 96 khz cuando la consola lo sincroniza. Es capaz de funcionar a 192 KHz, pero esto aún no se ha implementado en el software de la consola actual.

El SD Rack también puede recibir sincronización de su propio reloj interno a varias frecuencias de muestreo diferentes; consulte la sección Frecuencia de muestreo del rack.

Además, el rack puede recibir sincronización de una fuente de reloj de palabras externa cuando el reloj de palabras está conectado al puerto de entrada del reloj de palabras del rack.

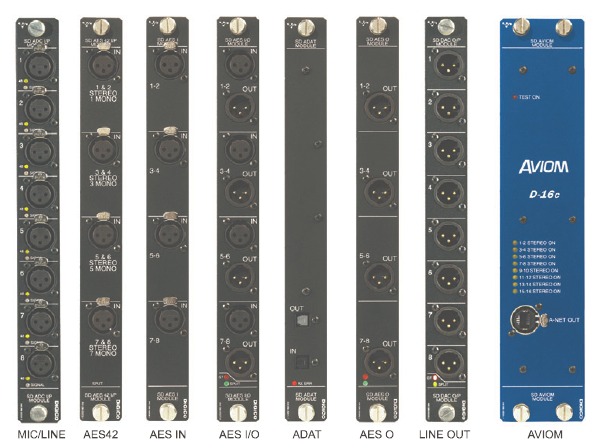

Tarjetas del SD Rack

Hay varias opciones de tarjeta de E/S de rack disponibles: las tarjetas de E/S normalmente proporcionan bloques de 8 señales. Un rack se puede equipar con hasta 14 tarjetas de E/S, lo que proporciona hasta 56 entradas y 56 salidas.

Las opciones de tarjeta son:

• Tarjeta de entrada de micrófono/línea analógica en XLR
• Tarjeta de salida de línea analógica en XLR
• Tarjeta de entrada AES en XLR o BNC
• Tarjeta de salida AES en XLR o BNC
• Tarjeta de E/S bidireccional AES en XLR o BNC
• Tarjeta Aviom (16 salidas que ocupan 2 ranuras de rack) - conector CAT5
• Tarjeta de entrada de micrófono AES42 en XLR

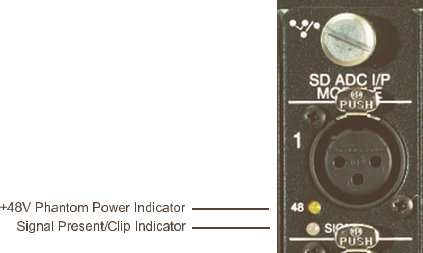

Tarjeta de entrada de micrófono/línea analógica (ADC)

La tarjeta ADC de entrada de micrófono/línea de 8 tiene 2 indicadores en cada conector.

El indicador naranja muestra el estado de la alimentación fantasma de +48 V activada/desactivada.

El indicador verde muestra la señal presente y se vuelve rojo cuando la señal está cerca del recorte.

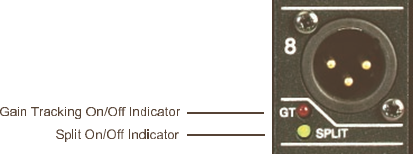

Tarjeta de salida de línea analógica (DAC)

La tarjeta DAC de salida de línea de 8 tiene 2 indicadores en la parte inferior de la tarjeta.

El indicador rojo muestra el estado de Seguimiento de ganancia activado/desactivado.

El indicador amarillo muestra el estado de División de tarjeta activada/desactivada.

Divisiones y seguimiento de ganancia

Opciones de división

El SD Rack tiene varias opciones de división diferentes.

1. Cada ranura de entrada (bloque de 8 conectores en una tarjeta de entrada) se puede dividir en su ranura de salida correspondiente. Por lo tanto, la ranura 1 se dividiría en la ranura 8, la ranura 2 en la ranura 9, etc. Estas señales divididas se pueden rastrear automáticamente para que cualquier cambio en la ganancia analógica en el conector de entrada se compense con el cambio opuesto en el ajuste digital en el conector de salida correspondiente. Las tarjetas de salida tienen indicadores LED que muestran el estado de DIVISIÓN ACTIVADA/DESACTIVADA y SEGUIMIENTO DE GANANCIA ACTIVADO/DESACTIVADO.
2. Hay 2 puertos de división MADI dedicados en conectores BNC etiquetados como MADI Split Main (MadiSM) y MADI Split Aux (MadiSX).

Estos puertos pueden proporcionar 2 señales divididas independientes a 48 KHz o un par de señales divididas que contienen canales MADI 1-28 y 29-56 a 96 KHz.

Estos salidas también pueden tener el seguimiento automático de ganancia aplicado a ellos por división. Por ejemplo, División principal con seguimiento de ganancia activado y División auxiliar con seguimiento de ganancia desactivado.

Seguimiento de ganancia

El seguimiento de ganancia se puede controlar desde el sistema de menú LCD del rack u opcionalmente mediante una consola SD Series.

Con el seguimiento de ganancia activado, el ajuste digital en las salidas divididas funciona en relación directa con la ganancia analógica que se aplica al conector de entrada correspondiente (con el mismo número). Cualquier cambio en la ganancia analógica en la entrada da como resultado que se aplique el cambio opuesto al ajuste digital del conector de división de salida.

Si la ganancia analógica de un conector de entrada comienza en 0 dB y con el seguimiento de ganancia activado se eleva a +10 dB, el nivel de división de salida permanecerá constante porque se le habrá aplicado un cambio de -10 dB en tiempo real.

El procedimiento correcto a seguir es establecer un nivel aceptable de ganancia analógica en cada entrada antes de activar la función de seguimiento de ganancia. Una vez que la función de seguimiento de ganancia está activa, no debe desactivarse sin una cuidadosa consideración.

También hay una función de restablecimiento del seguimiento de ganancia que establece el ajuste digital de la salida dividida en cero. Esta función también debe tratarse con el debido cuidado porque usarla en una división activa podría cambiar el nivel de salida en una gran cantidad.

Uso del sistema de menú del SD Rack

El sistema de menú LCD en el MADIPod del rack normalmente está en un estado bloqueado y no se puede acceder a él.

La pantalla principal estará visible y, si el rack no está conectado a una consola SD, el color de fondo será azul claro.

Si una consola SD está conectada y el rack está recibiendo correctamente los datos de control, la pantalla parpadeará en verde.

Al mantener presionados los 2 botones marcados con flechas izquierda y derecha durante 2 segundos, se desbloquea el sistema de menú. Durante los 2 segundos, la pantalla estará en rojo y dirá "Locked" (Bloqueado) y, cuando esté desbloqueado, la pantalla se pondrá en verde y dirá "Unlocked" (Desbloqueado).

Los botones Arriba/Abajo se desplazan por las páginas del sistema de menú y los botones Izquierda/Derecha se utilizan para seleccionar cada elemento dentro de las páginas que tienen varios elementos. Cuando se puede cambiar el valor de un elemento, se utilizan las flechas Arriba/Abajo para esto.

Si el rack se deja en estado inactivo durante 2 minutos, se volverá a bloquear.

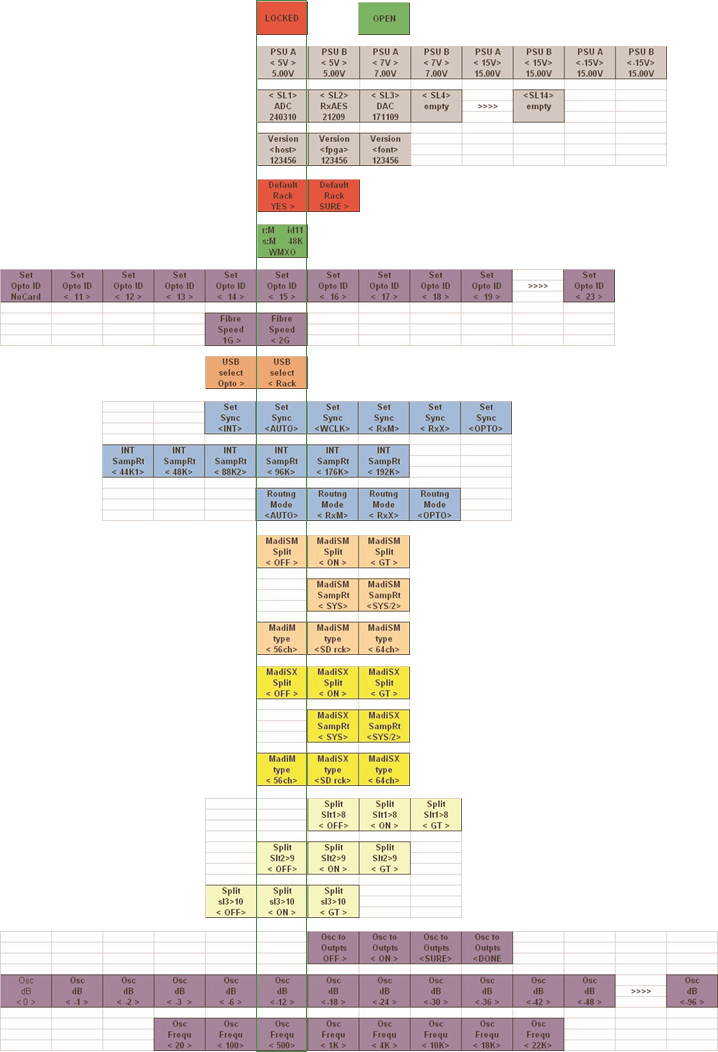

Consulte el siguiente diagrama para obtener detalles sobre la navegación del menú.

Lecturas de la PSU

Esta página muestra las lecturas de todos los voltajes de la PSU del rack. No es posible realizar ajustes desde el menú.

Versiones de código de la tarjeta de E/S

Esta página muestra el tipo de tarjeta detectada en cada ranura del rack y la versión de firmware instalada en la tarjeta.

SLx indica el número de ranura en el rango de SL1 a SL14 leyendo de izquierda a derecha en el rack. Los códigos de fecha son DD/MM/AA.

No es posible realizar ajustes desde el menú.

Versiones de código de la tarjeta MADI

Esta página muestra las versiones de firmware de MADIPod instaladas en el rack. Los códigos de fecha de HOST, FPGA y FONT son DD/MM/AA.

No es posible realizar ajustes desde el menú.

Valores predeterminados del rack

Esta página permite al usuario configurar todos los parámetros del rack a sus valores PREDETERMINADOS.

Cuando la pantalla muestra Default Rack - Yes> (Rack predeterminado - Sí>), presione el botón de flecha derecha para confirmar.

La pantalla ahora mostrará Default Rack - Sure> (Rack predeterminado - Seguro>), presione el botón de flecha derecha para confirmar.

El uso del botón de flecha izquierda navegará hacia atrás desde Sure> (Seguro>) a Yes> (Sí>).

Pantalla principal

La pantalla principal siempre está visible cuando el sistema de menú está en un estado bloqueado.

Indica:
r: = El tipo de entrada/salida que se está enrutando (M=MADI, O=Optocore)
s: = La fuente de sincronización del rack (M=MADI, O=Optocore, Int=Interno, W=Reloj de palabras idxx = El ID de Optocore del rack
xxK = La frecuencia de muestreo que utiliza el rack (por ejemplo, 48 KHz)
WMXO = El orden de prioridad de sincronización que predeterminado es Reloj de palabras, MADI principal, MADI auxiliar, Optocore Aparecerá una flecha hacia arriba (^) debajo de cada una de las fuentes de sincronización disponibles.

Por lo tanto, si no hay un reloj de palabras o una entrada MADI válidos en el rack, se sincronizará automáticamente con Optocore si está presente.

Si una entrada de reloj de palabras válida se conecta al rack, esto se convertirá automáticamente en la fuente de sincronización para todo el sistema Optocore.

Si varias entradas de reloj de palabras válidas están conectadas a diferentes racks, el rack con el ID de optocore más bajo que esté recibiendo un reloj de palabras se convertirá en la fuente de sincronización para todo el sistema Optocore.

ID de Optocore y velocidad de fibra

Estas páginas muestran el ID de Optocore del rack en el rango de 11 a 24 y la velocidad de la fibra, que es de 1 GB o 2 GB.

Cada rack requiere un ID único para que el resto del sistema Optocore pueda reconocerlo. Para cambiar el ID, desplácese con los botones Izquierda/Derecha hasta que llegue al número requerido.

La velocidad de la fibra del rack debe establecerse en el mismo valor que todos los demás dispositivos en el sistema Optocore. El valor predeterminado es 2 GB y no debe cambiarse a menos que tenga requisitos especiales. Hay dos posibles razones para cambiar la velocidad de la fibra a 1 GB:

1. Si necesita distancias de fibra óptica superiores a 350 M entre dispositivos individuales.
2. Necesita compatibilidad con las propias unidades de E/S de Optocore, algunas de las cuales solo funcionarán a la velocidad de fibra de 1 GB. Consulte la documentación del dispositivo Optocore para conocer las especificaciones de velocidad de la fibra.

NOTA: El uso de una velocidad de fibra de 1 GB restringirá el número de canales de fibra Optocore del sistema a 224 E/S a 96 KHz.

Control USB del rack

Esta página permite seleccionar qué componente del rack puede ser direccionado por el puerto USB del rack.

Cuando se establece en Opto >, la placa Optocore interna puede ser direccionada para la reprogramación del firmware de Optocore; esto no es necesario a menos que reciba instrucciones específicas de su distribuidor o del Soporte de DiGiCo.

Cuando se establece en < Rack, se puede direccionar el sistema de control general del rack; esta función aún no se ha implementado (noviembre de 2010).

La configuración predeterminada es < Rack.

Fuente de sincronización del rack

Esta página permite la selección de la fuente de sincronización del rack.

La configuración predeterminada es <AUTO> que permite la selección automática de sincronización en el orden WMXO como se detalla en Pantalla principal arriba.

Esta configuración se puede anular manualmente y se puede establecer una fuente de sincronización específica como:

<INT> = Sincronización interna - El rack es el maestro

<WCLK> = Sincronización de reloj de palabras externa - La entrada de reloj de palabras es el maestro

<RxM> = Sincronización MADI principal - La entrada MADI principal es el maestro

<RxX> = Sincronización MADI auxiliar - La entrada MADI auxiliar es el maestro

<OPTO> = Sincronización Optocore - Optocore es el maestro (normalmente el ID de Optocore numerado más bajo en el sistema)

Frecuencia de muestreo del rack

Esta página permite la selección de la frecuencia de muestreo del rack.

Esto solo es posible si la Fuente de sincronización del rack está configurada como interna.

Las opciones disponibles son 44,1 KHz, 48 KHz, 88,2 KHz, 96 KHz, 176 KHz y 192 KHz

Modo de enrutamiento del rack

Esta página permite la selección del modo de enrutamiento del rack: qué fuente externa (MADI u Optocore) se está enrutando dentro y fuera del rack.

La configuración predeterminada es <AUTO> que permite la selección automática de enrutamiento donde el modo de enrutamiento sigue la configuración de la fuente de sincronización. Esta configuración se puede anular manualmente y se puede establecer una fuente de sincronización específica como:
<RxM> = Enrutamiento MADI principal - Enrutamiento de entrada y salida a través de MADI principal

<RxX> = Enrutamiento MADI auxiliar - Enrutamiento de entrada y salida a través de MADI auxiliar

<OPTO> = Enrutamiento Optocore - Enrutamiento de entrada y salida a través de Optocore

Divisiones principal y auxiliar del rack

Esta página controla las funciones de división MADI principal (MadiSM) y auxiliar (MadiSX).

1. Cada división puede estar < OFF > (apagada), < ON > (encendida) o ON con el seguimiento automático de ganancia habilitado (< GT >).
2. La frecuencia de muestreo de la señal dividida también se puede configurar para que sea la misma que la frecuencia de muestreo actual del rack < SYS > (por ejemplo, 96 Khz) o < SYS/2 > que es la mitad de la frecuencia de muestreo actual del rack. Por ejemplo, rack a 96 KHz y división a 48 KHz.
3. El MADI Type (tipo MADI) de la división se puede establecer en el estándar de 56 canales < 56ch >, 64 canales < 64ch > o < SD rck > que emulará la salida del SD Rack y será reconocido como tal por el dispositivo MADI receptor. Este último tipo sería útil si la división estuviera alimentando una consola SD series.

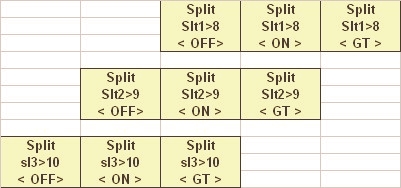

Divisiones de la tarjeta del rack

Esta página controla las funciones de división de la tarjeta de salida individual.

Cada división de tarjeta puede estar < OFF > (apagada), < ON > (encendida) o ON con el seguimiento automático de ganancia habilitado (< GT >).

Cada ranura de entrada (bloque de 8 conectores en una tarjeta de entrada) se puede dividir en su ranura de salida correspondiente. Por lo tanto, la ranura 1 se dividiría en la ranura 8, la ranura 2 en la ranura 9, etc.
