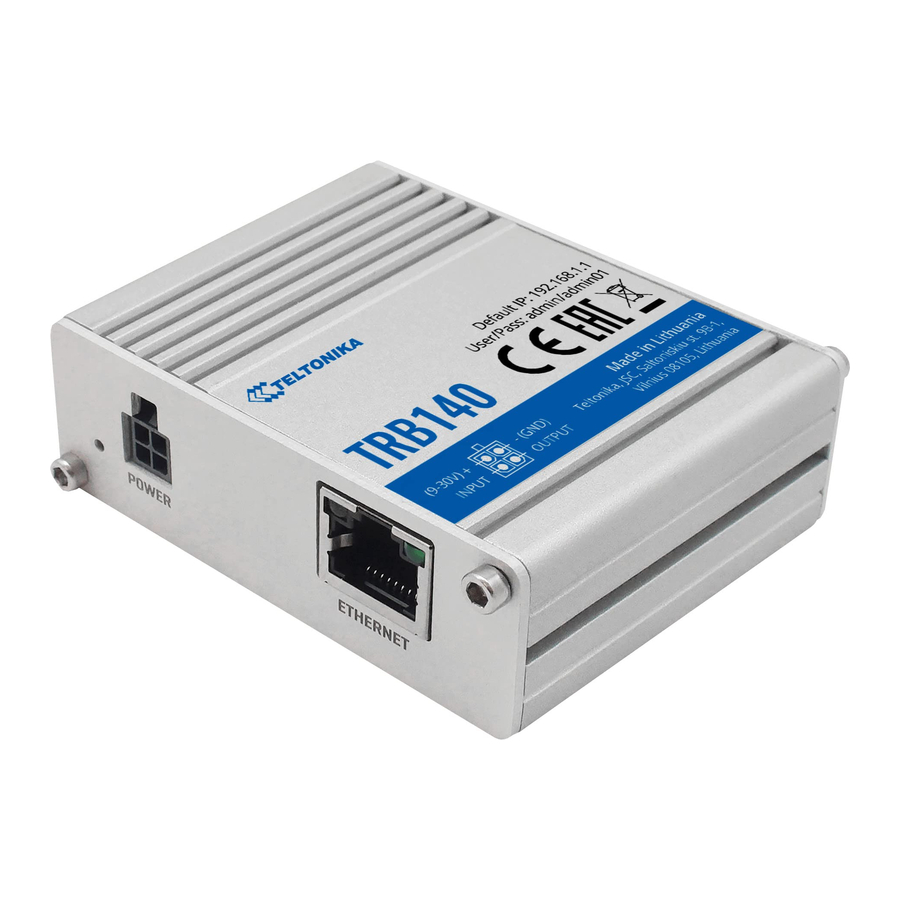

Manual de Teltonika TRB140

Introducción

El router LTE se utiliza para permitir que un dispositivo de conexión (por ejemplo, la pasarela de medición M-Bus CMe3100 de Elvaco) transmita datos a través de la red móvil. Se monta y se conecta en una carcasa de protección y está listo para usar en el momento de la entrega. Para obtener más información sobre nuestras configuraciones de soluciones disponibles, visite el sitio web de Elvaco.

Instalación

Para mantener la clase de protección del producto, evite perforar nuevos orificios en la carcasa y asegúrese de utilizar prensaestopas.

Fuente de alimentación
La instalación debe ser realizada por un electricista cualificado o un instalador con los conocimientos necesarios.
La caja está equipada con un interruptor automático. Utilice un destornillador para quitar un orificio ciego M20 arbitrario de la parte inferior de la carcasa y conectar un cable de alimentación desde la red eléctrica a la toma de corriente de la pared. El prensaestopas incluido se utiliza para fijar el cable en la caja.

Tarjeta SIM
El router LTE requiere una tarjeta SIM para acceder a la red móvil.
Para todos los clientes de servicios de Elvaco, se incluye una tarjeta SIM preinstalada en el producto. La información sobre la identidad de la tarjeta SIM y su número de teléfono se puede encontrar en la etiqueta impresa, que se encuentra dentro de la caja.
Para insertar una tarjeta SIM:

1. Retire el router del carril DIN en la caja
2. Desenrosque los dos tornillos hexagonales del panel trasero y retire el panel trasero
3. Inserte la tarjeta SIM en el zócalo SIM
4. Coloque el panel y apriete los tornillos hexagonales
5. Coloque la antena móvil (par máximo de 0,4 Nm)

Antena
Se incluye una antena para redes móviles con el router LTE. Coloque la antena al conector SMA del router y asegúrese de que la antena no se coloque dentro de ningún objeto metálico ni cerca de ningún otro objeto que interfiera con la recepción de la señal.

Red
Se utiliza un cable de red para conectar el router LTE al dispositivo que accederá a la red móvil. Para empezar, utilice un destornillador para quitar cualquier orificio ciego M20 de la parte inferior de la carcasa. Una vez retirado el orificio ciego, conecte un extremo del cable de red al puerto del router LTE y el otro extremo al dispositivo previsto.
Si el router LTE se utiliza con una Elvaco CGc-Box, el cable de red debe conectarse en su lugar al conector Ethernet CMe3100. Por último, para garantizar una instalación segura, utilice el prensaestopas incluido para fijar el cable en su lugar en la carcasa.

Primeros pasos

La configuración del router LTE se puede configurar a través de su interfaz web.

Iniciar sesión a través de la interfaz web
Iniciando sesión en la interfaz web del router.

1. Encienda el dispositivo y conecte el cable USB entre su router y el ordenador
2. Permita que la pasarela se inicie. Esto puede tardar hasta 30 segundos
3. El sistema operativo de su ordenador debe detectar el dispositivo USB e instalar el controlador
4. Para entrar en la interfaz web de la pasarela, escriba la dirección IP 192.168.2.1 en su navegador web
5. Inicie sesión con las credenciales que se encuentran en la etiqueta/grabado de información del dispositivo.
6. Después de iniciar sesión, preste atención a la intensidad de la señal

Cambiar la configuración
El router LTE debe configurarse manualmente a través de la interfaz web del router.

Cambiar el APN
Vaya a
Network > Wan > Press the edit button (pen). (Red > Wan > Pulse el botón de edición [lápiz]).

1. Escriba el APN que desea utilizar
2. Pulse Save & Apply. (Guardar y aplicar).

Bloquear la dirección IP
Mediante el uso de la configuración de dirección IP estática, se utilizará una dirección IP fija para un dispositivo de conexión, por ejemplo, una pasarela MBus. Para utilizar la configuración de dirección IP estática, vaya a
Network > DHCP > Static leases (Red > DHCP > Cesiones estáticas)

1. Seleccione un nombre de host
2. Escriba la dirección MAC y una dirección IP deseada para el dispositivo de conexión
3. Pulse Add (Añadir) y, a continuación, Save (Guardar).

Cambiar la contraseña
Para cambiar la contraseña utilizada para iniciar sesión en la interfaz web del router LTE, vaya a
System > Administration > User settings (Sistema > Administración > Configuración de usuario)

1. Escriba la nueva contraseña
2. Confirm (Confirmar) y pulse Save (Guardar).

Establecer una regla de reenvío de puertos
En la interfaz web del router LTE, se pueden definir sus propias reglas de reenvío de puertos. Vaya a Network > Firewall > Port Forwarding. (Red > Cortafuegos > Reenvío de puertos).

1. Busque la sección New Port Forward Rule (Nueva regla de reenvío de puertos)
2. Seleccione un nombre para la regla y elija "TCP" como protocolo.
   El puerto externo seleccionado será utilizado por el router LTE para conectarse a la red WAN y el puerto interno seleccionado será utilizado por el dispositivo externo para conectarse al router

Note (Nota)
Al conectar una pasarela de medición al router LTE, el puerto 80 se utiliza normalmente como puerto interno.

1. Escriba la dirección IP del dispositivo de conexión.
2. Pulse Add (Añadir) y, a continuación, Save (Guardar).

ESPECIFICACIONES TÉCNICAS

Mecánica

Conexiones eléctricas
Tensión de alimentación: Alimentación de red

Características eléctricas

Características eléctricas
Entorno de uso: Interior o exterior
