Manual de Thule 4200, Serie 3028

Contenido

1 ABRIR
2 CERRAR
3 CONTENIDO
4 HERRAMIENTAS
5 INSTALACIÓN DE CANALONES
6 INSTALACIÓN
7 INSTALACIÓN DEL SOPORTE DE LA PATA
8 INSTALACIÓN DEL SOPORTE DE LA MANIVELA MANUAL
9 ACCESORIOS
10 ADVERTENCIAS E INFORMACIÓN
11 Referencias
12 Descargar el manual
13 En otros idiomas

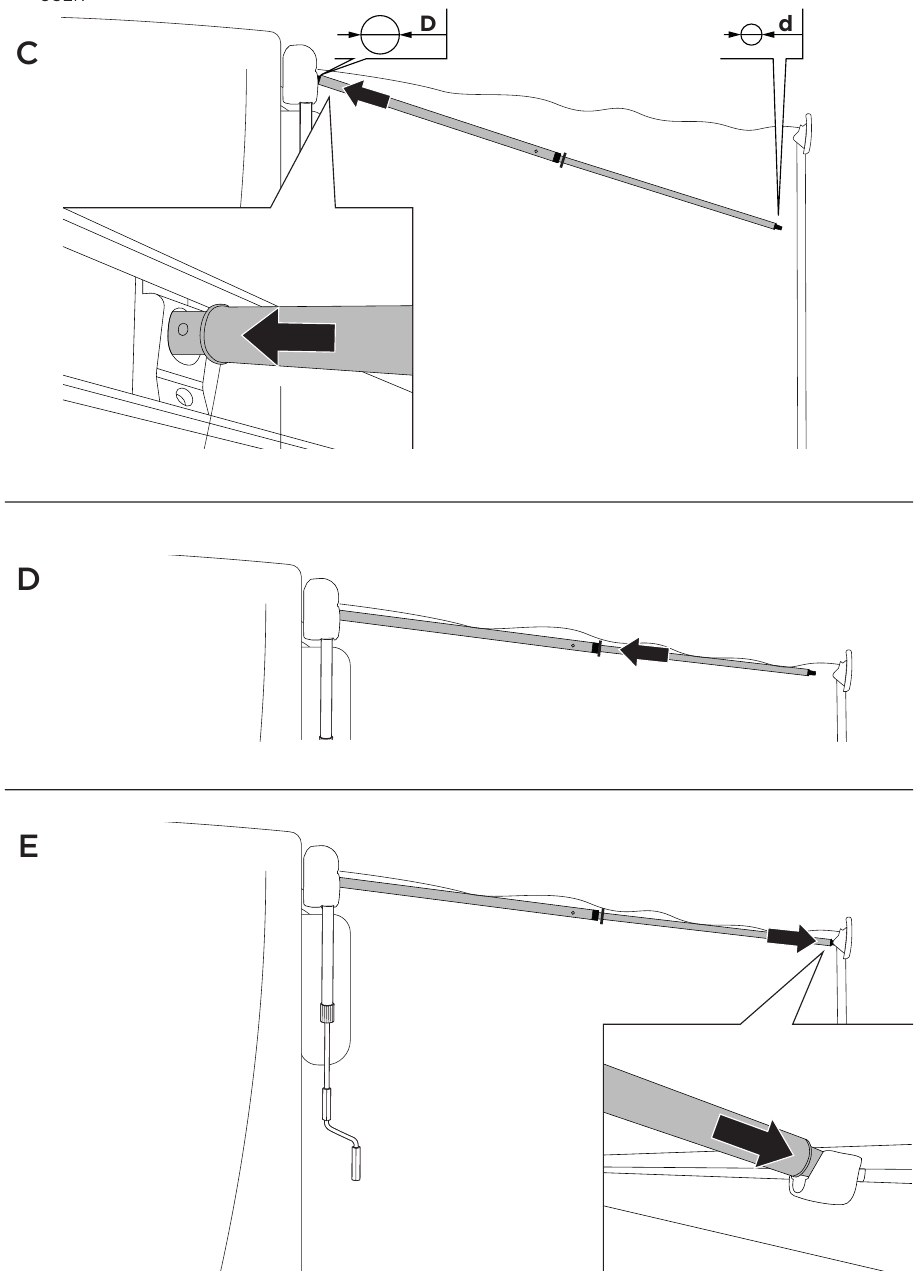

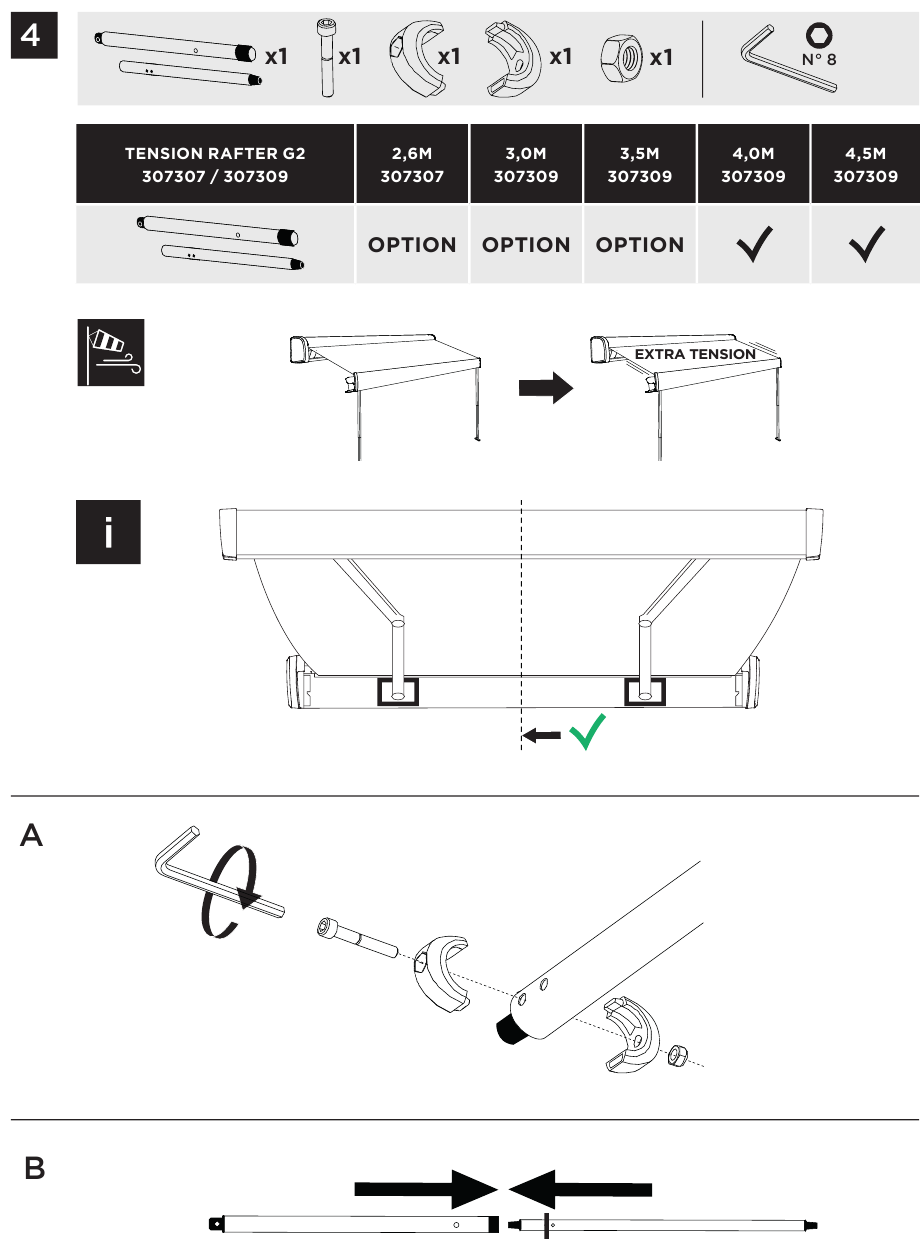

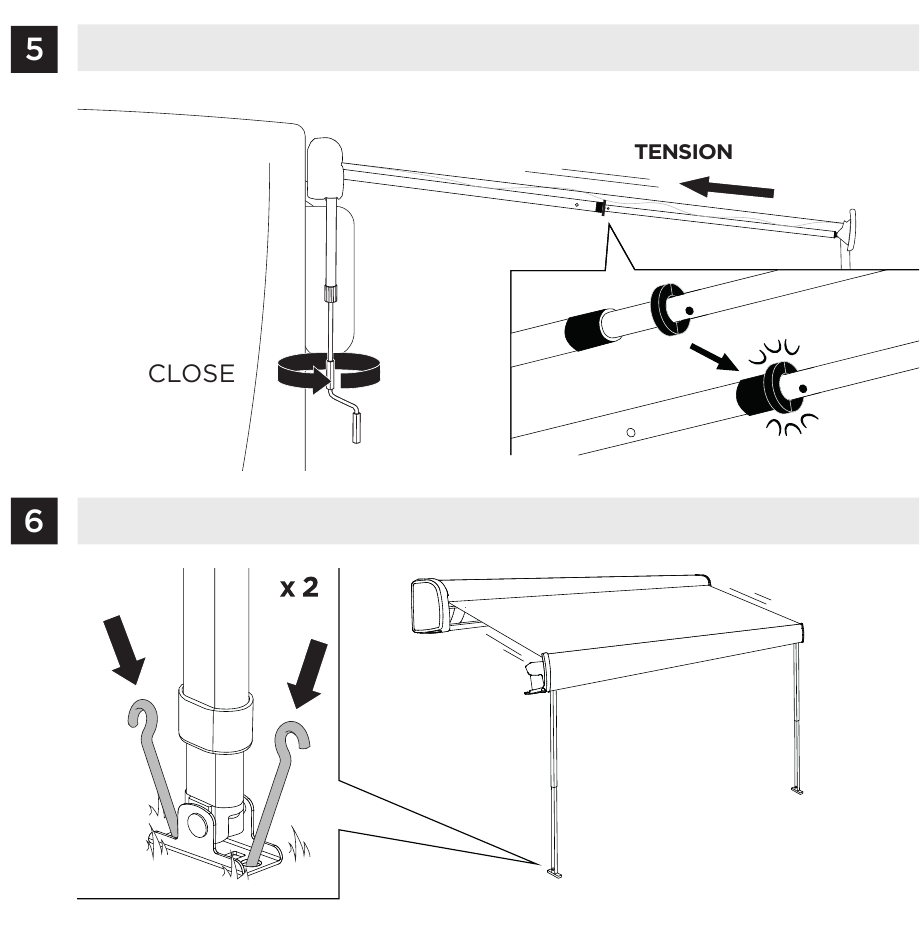

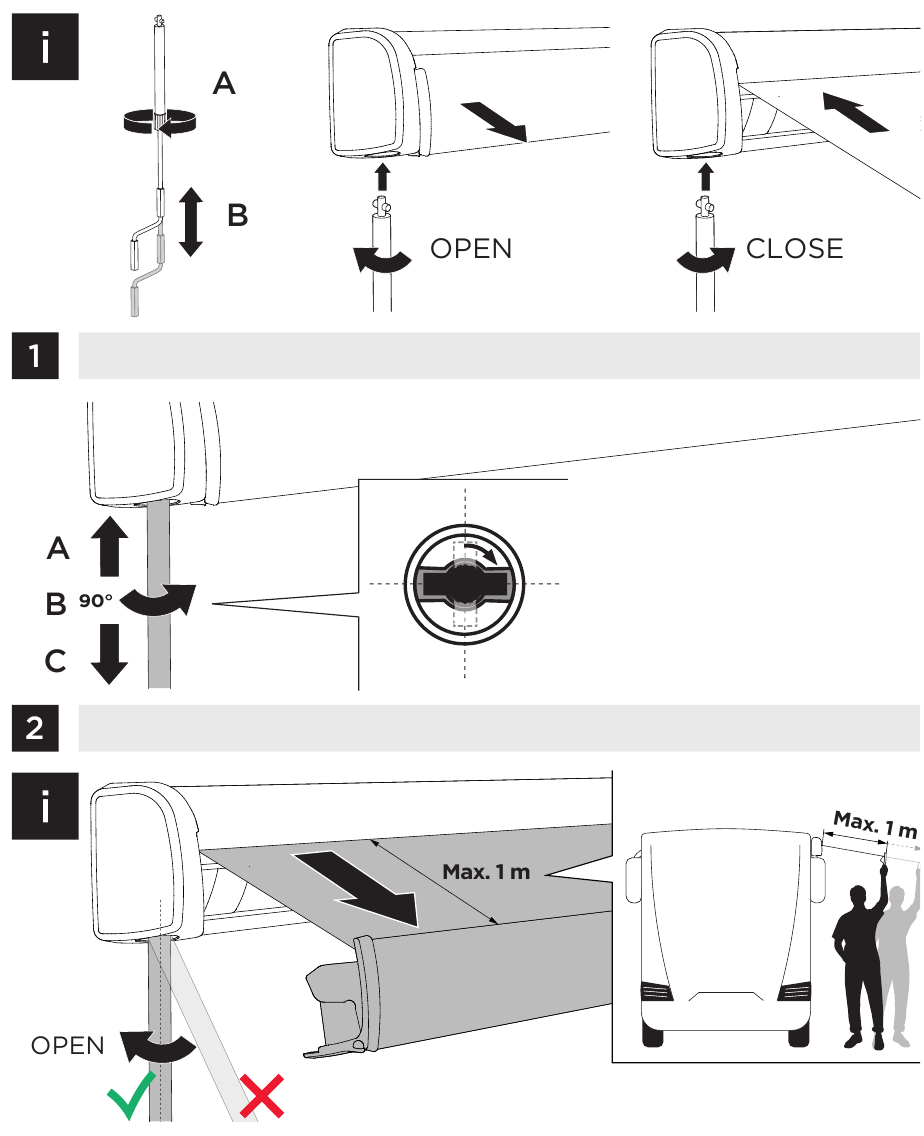

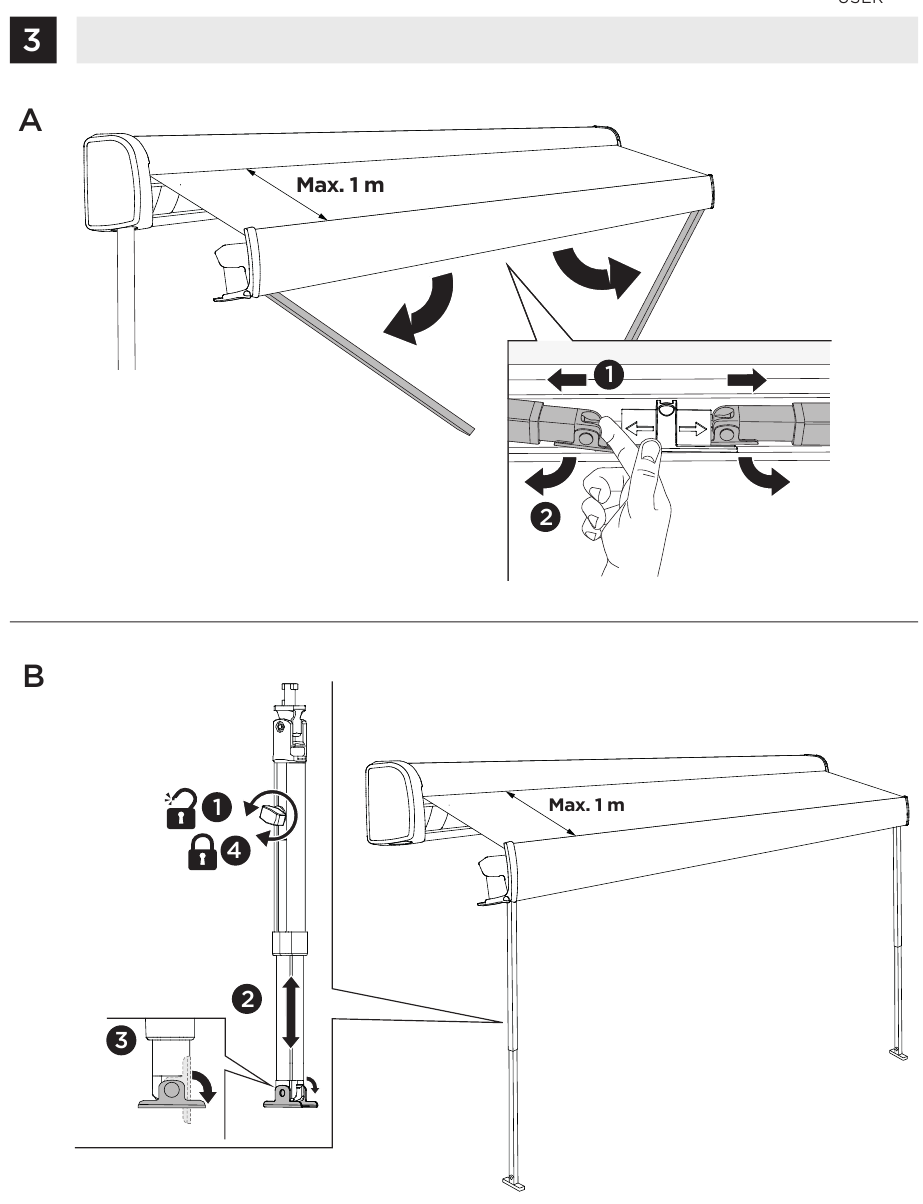

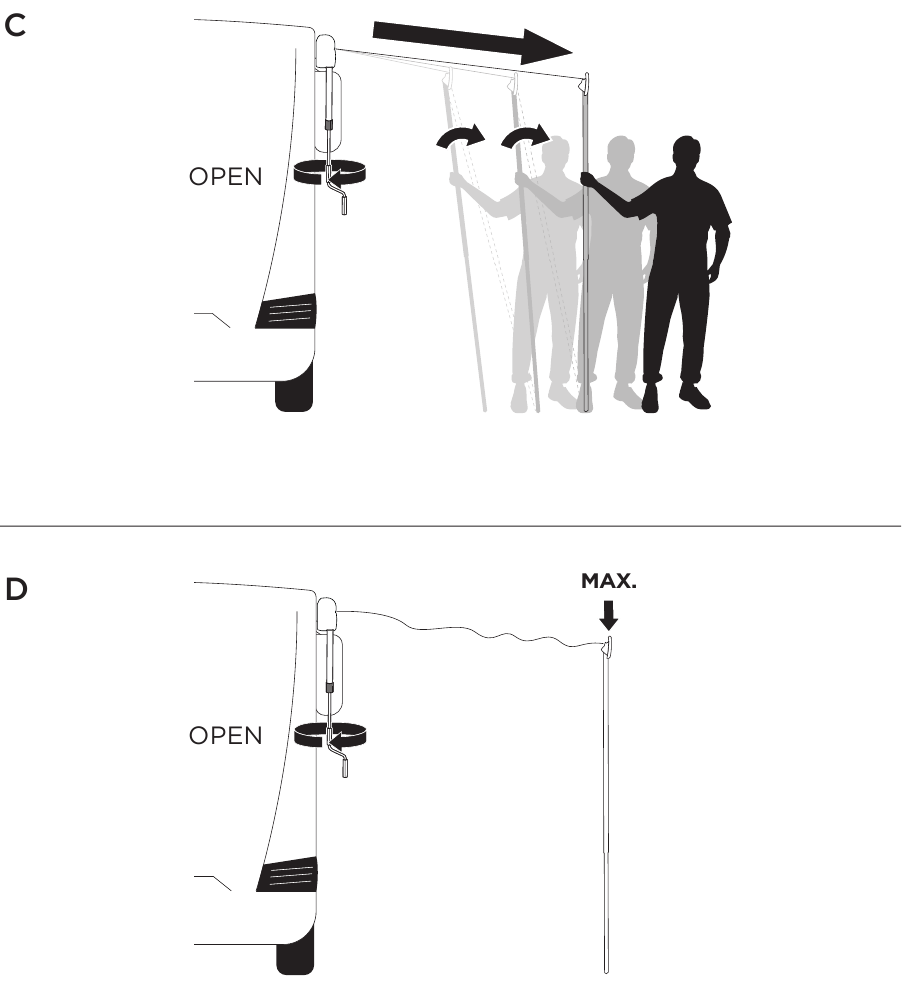

ABRIR

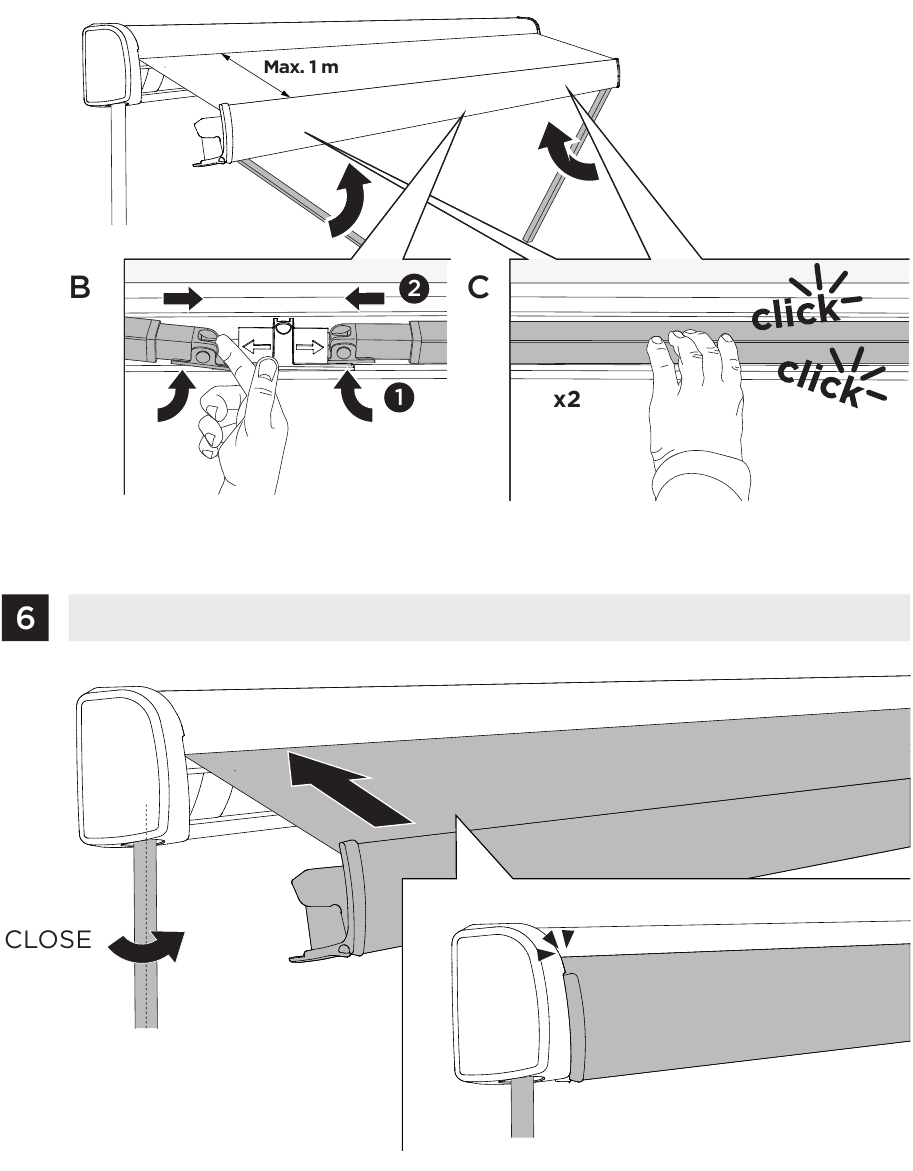

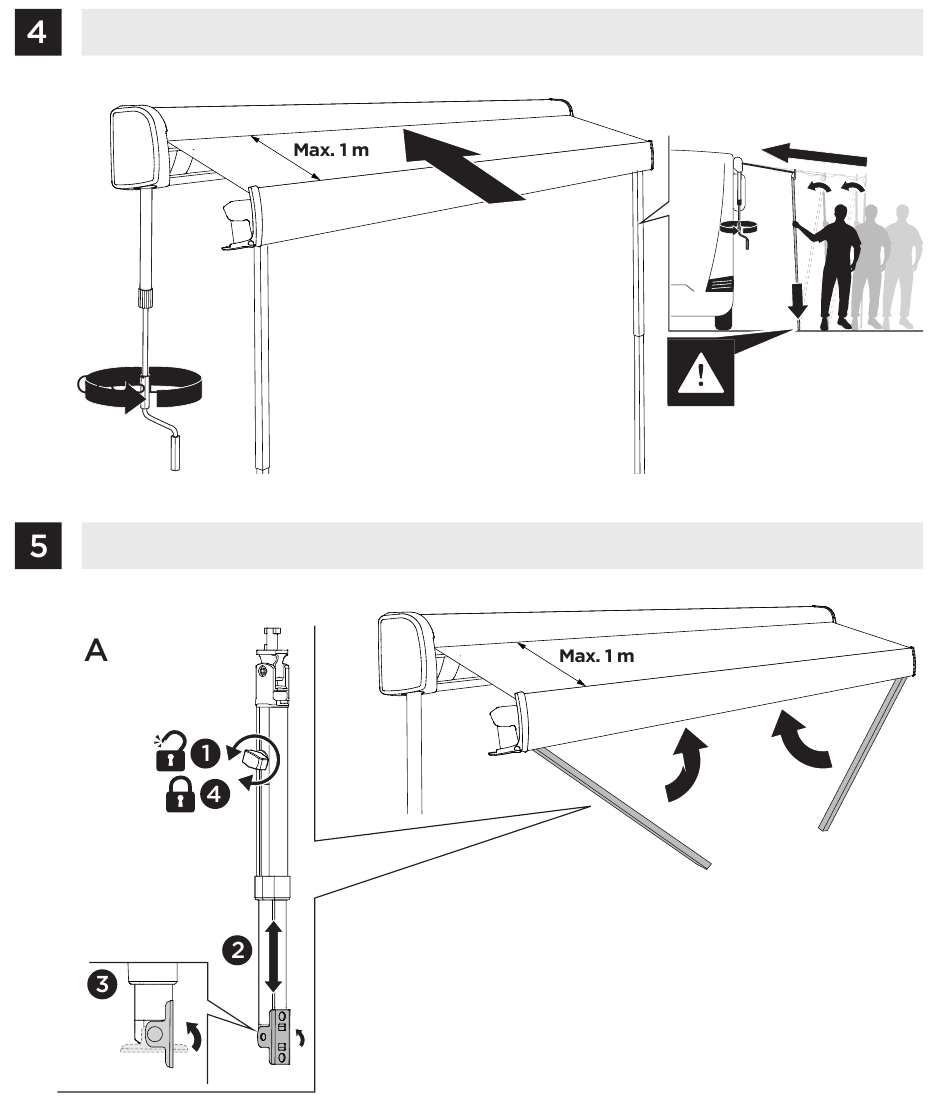

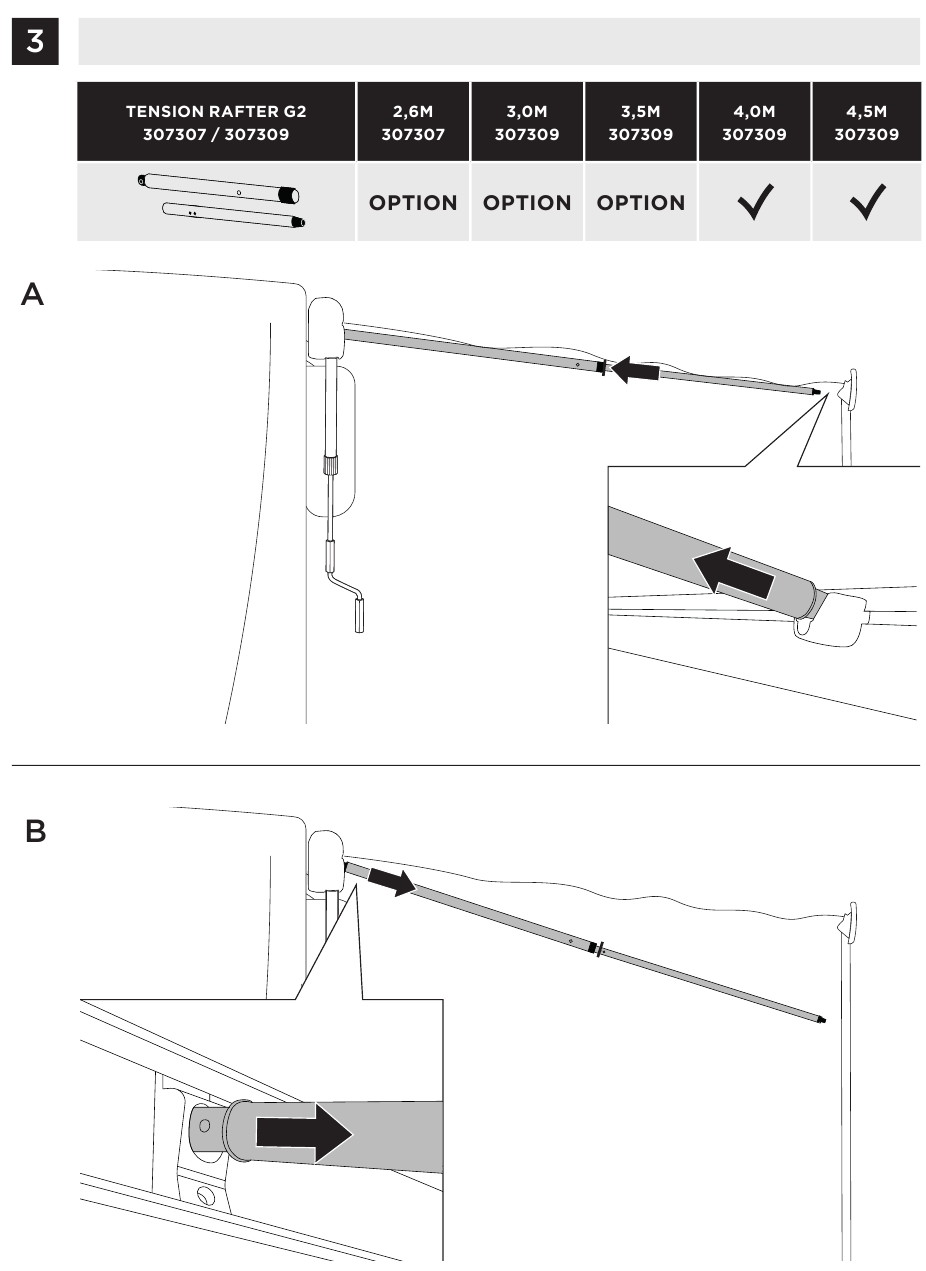

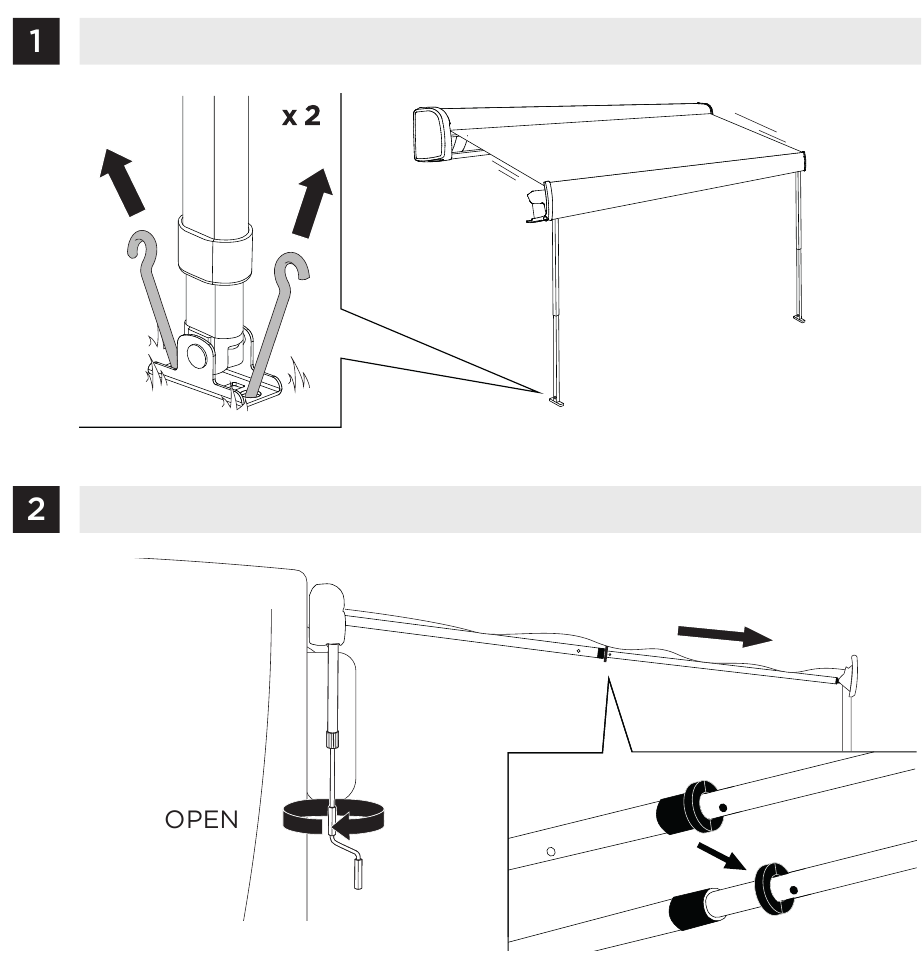

CERRAR

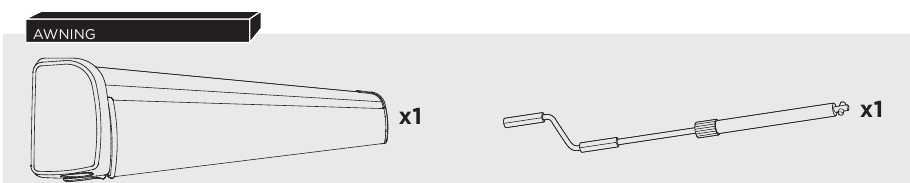

CONTENIDO

	2,6m	3,0m	3,5m	4,0m	4,5m
40mm	x1	x1	x1	x2
80mm	x2	x2			x1
175mm			x2	x2
400mm					x2
	x3	x3	x3	x4	x4
	x2	x2	x2	x2	x3
M6 x 55 mm DIN 965 - TX30	x2	x2	x2	x2	x2
M6 x 55 mm DIN 603	x5	x5	x5	x6	x8
4,2 x 25 mm DIN 7981 - TX20	x4	x4	x4	x4	x4
4,2 x 25 mm DIN 7982 - TX20	x4	x4	x4	x4	x4
4,2 x 16 mm DIN 7504N TX20	x5	x5	x5	x6	x5
M6 DIN 934	x7	x7	x7	x8	x10
M6 DIN 6798	x7	x7	x7	x8	x10
M5 DIN 125	x4	x4	x4	x4	x4
	x4	x4	x4	x4	x4
	x4	x4	x4	x4	x4
	x2	x2	x2	x2	x2
	x2	x2	x2	x2	x2
				x1	x1
				x1	x1

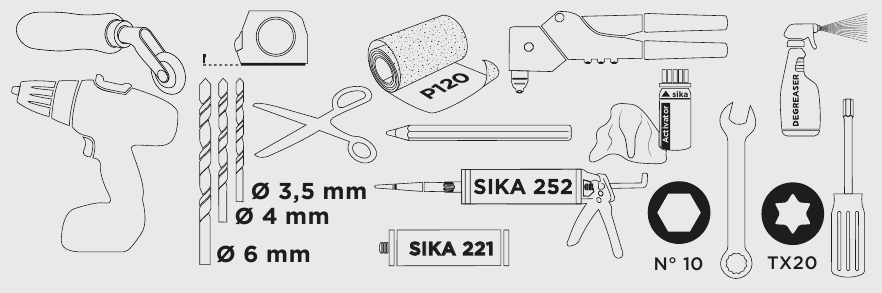

HERRAMIENTAS

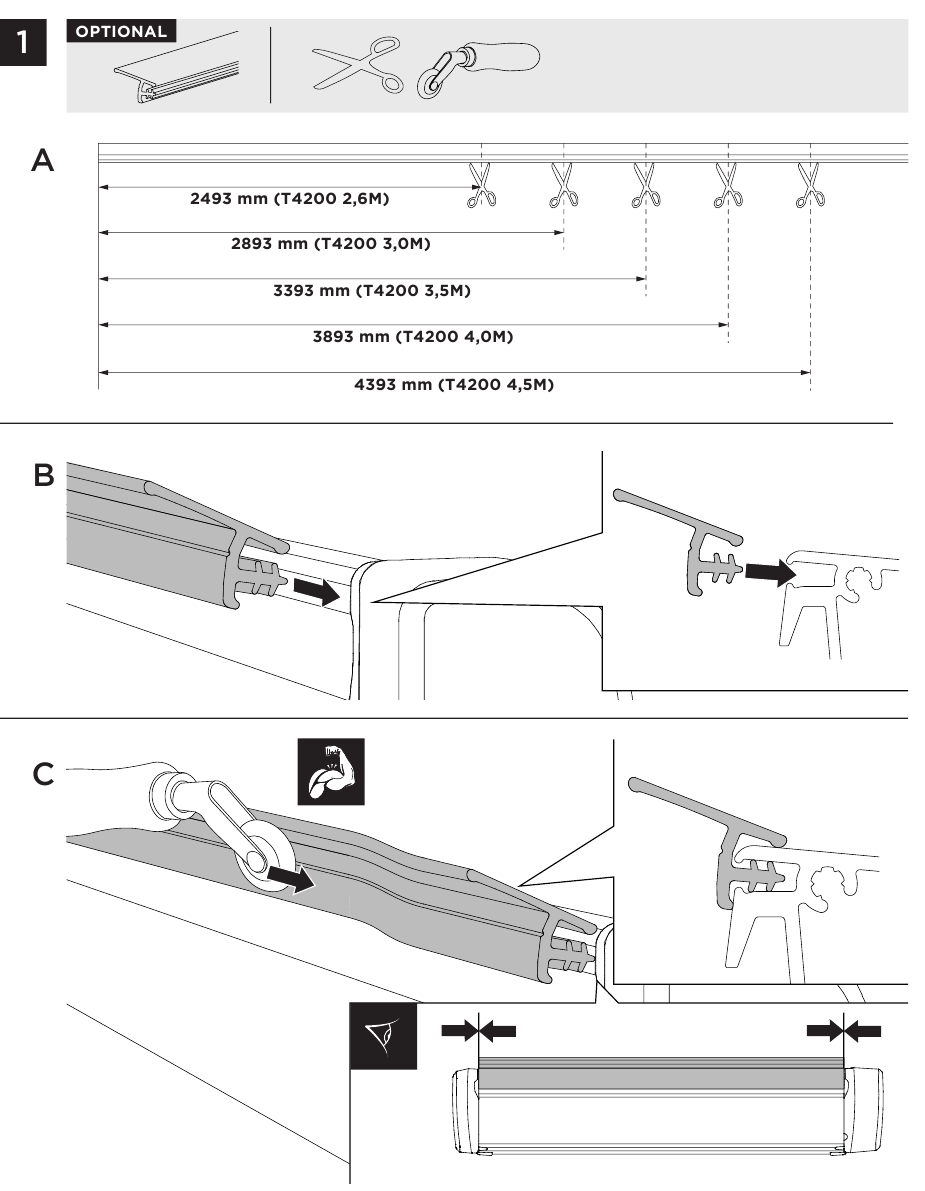

INSTALACIÓN DE CANALONES

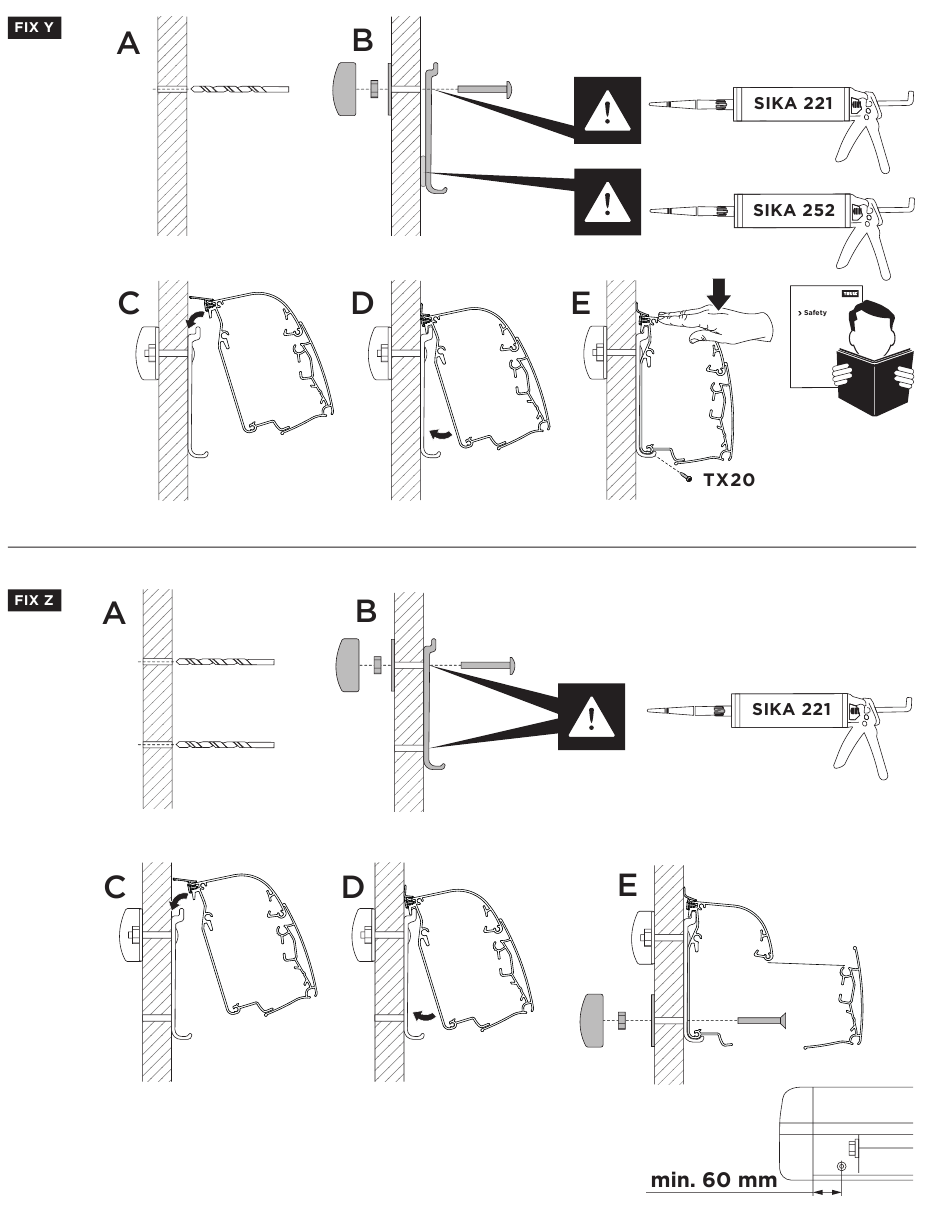

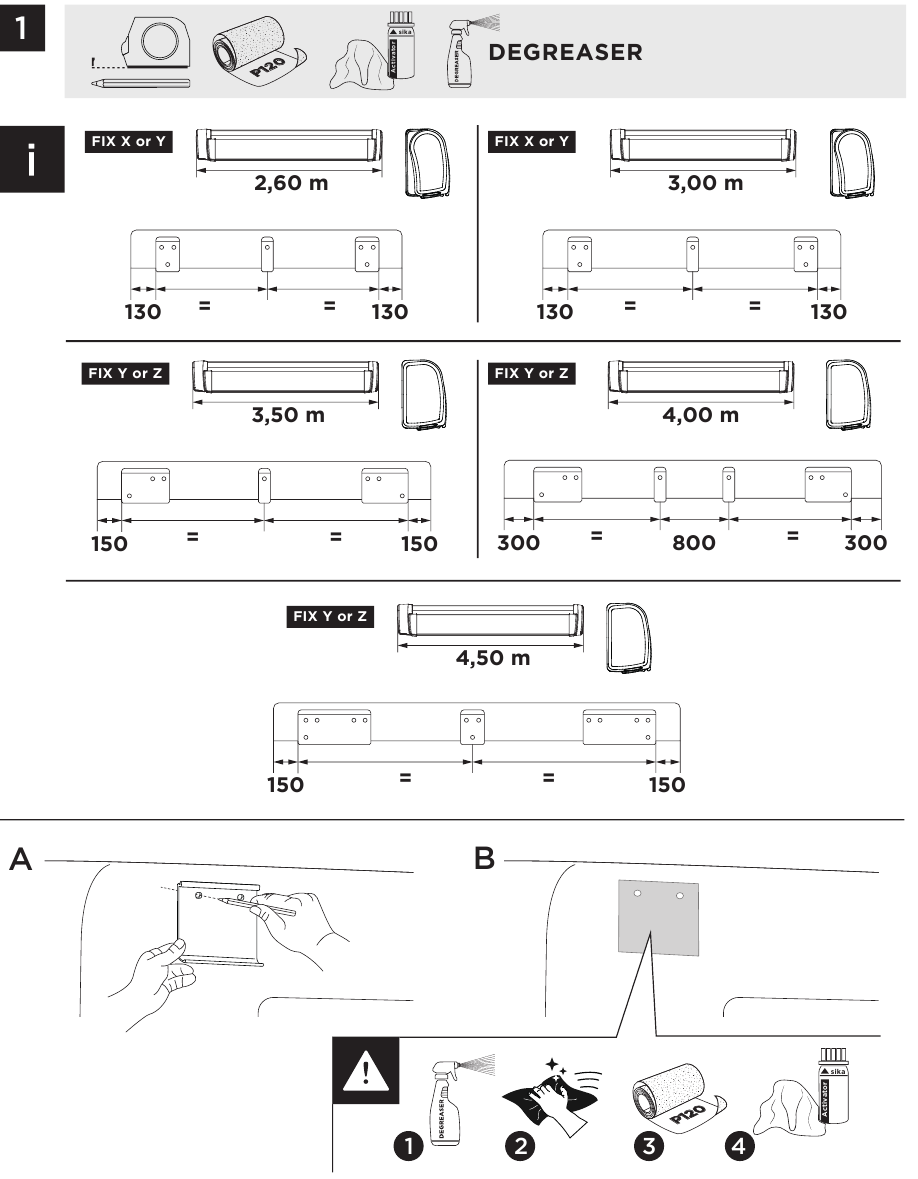

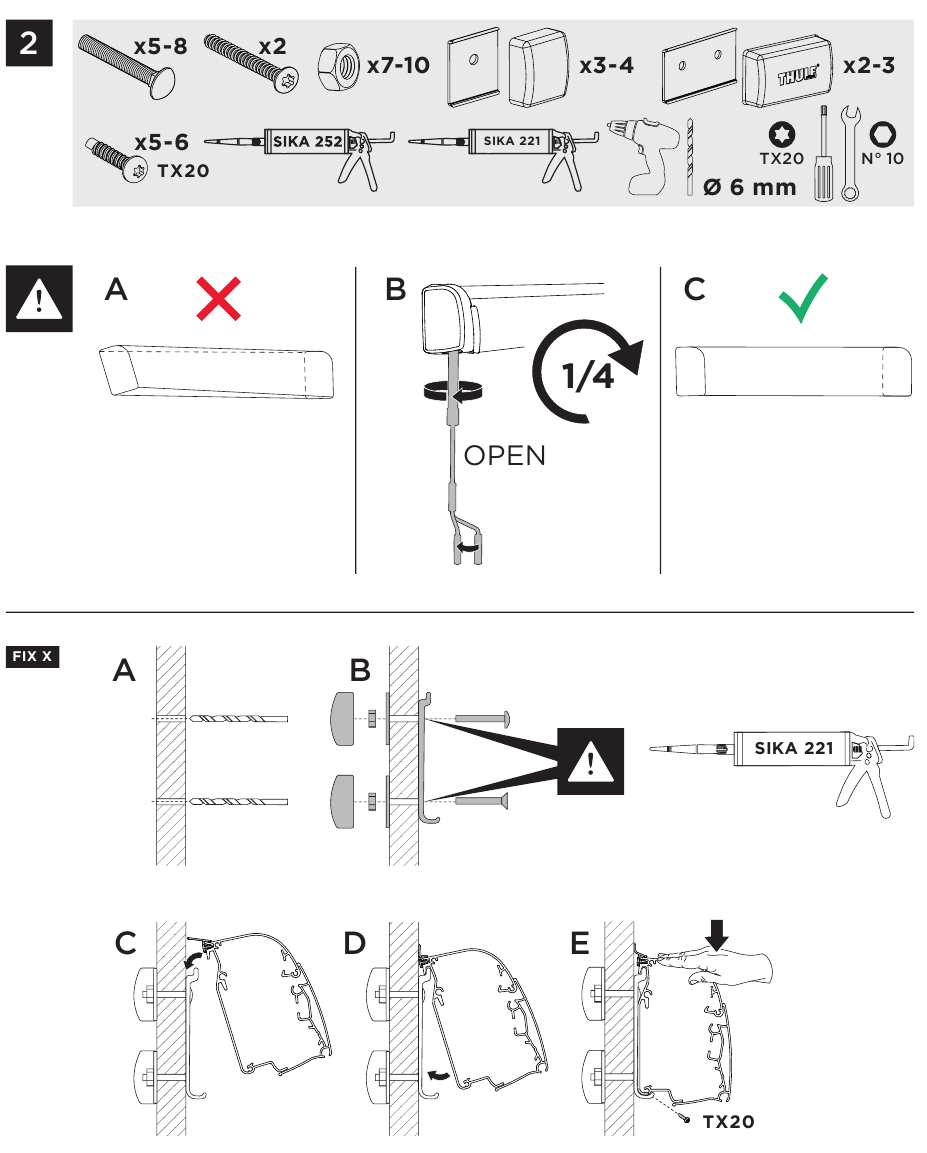

INSTALACIÓN

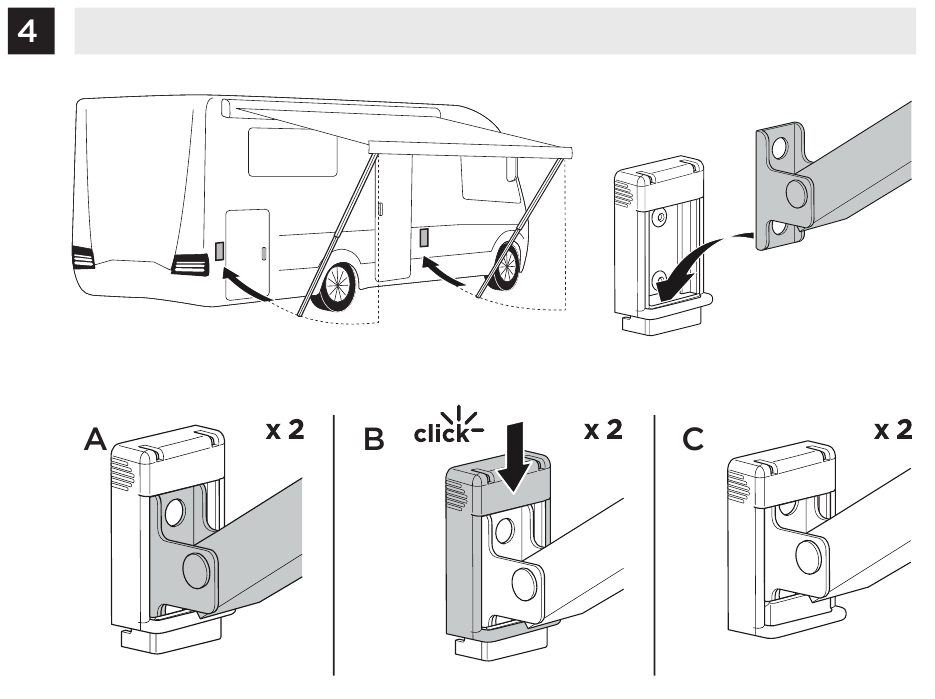

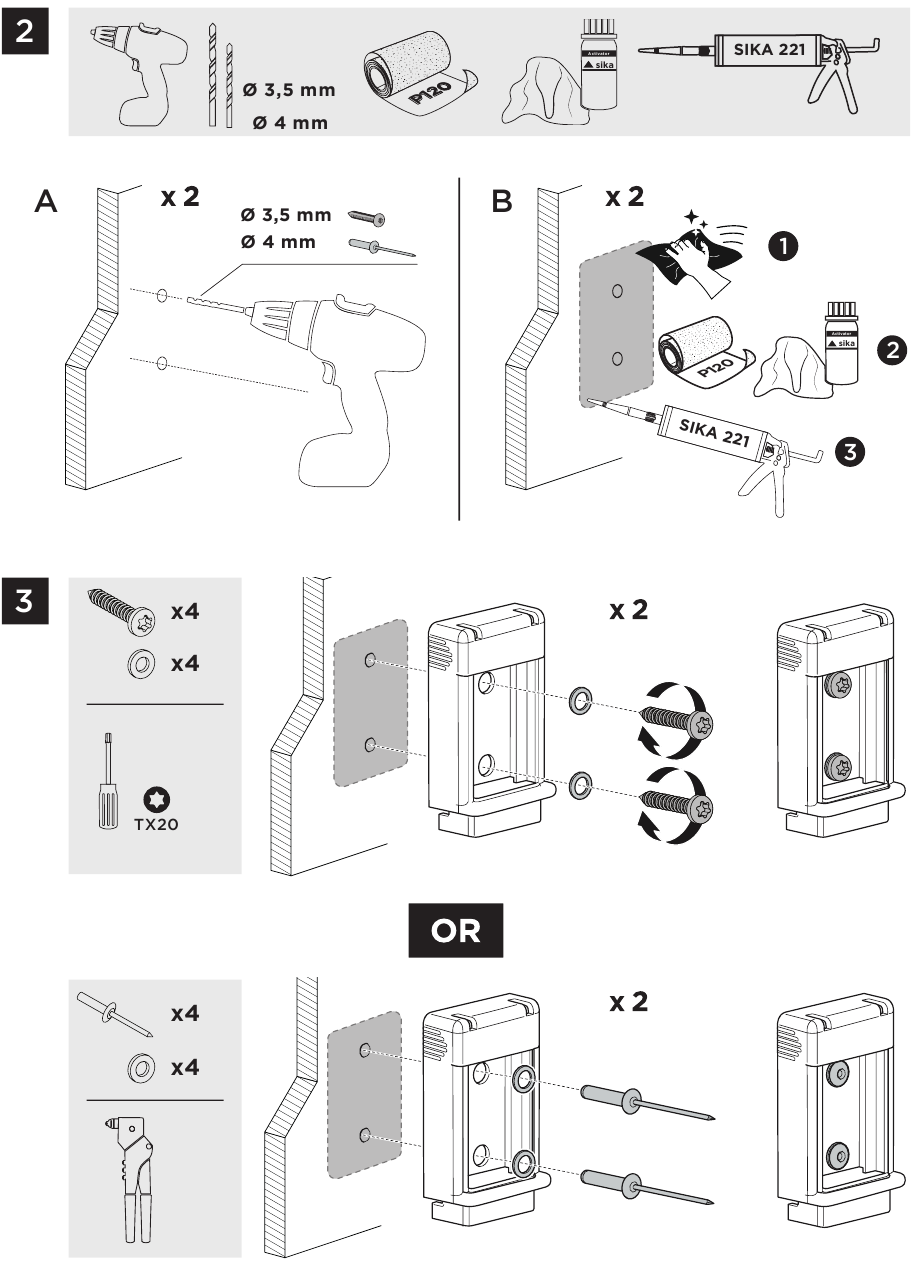

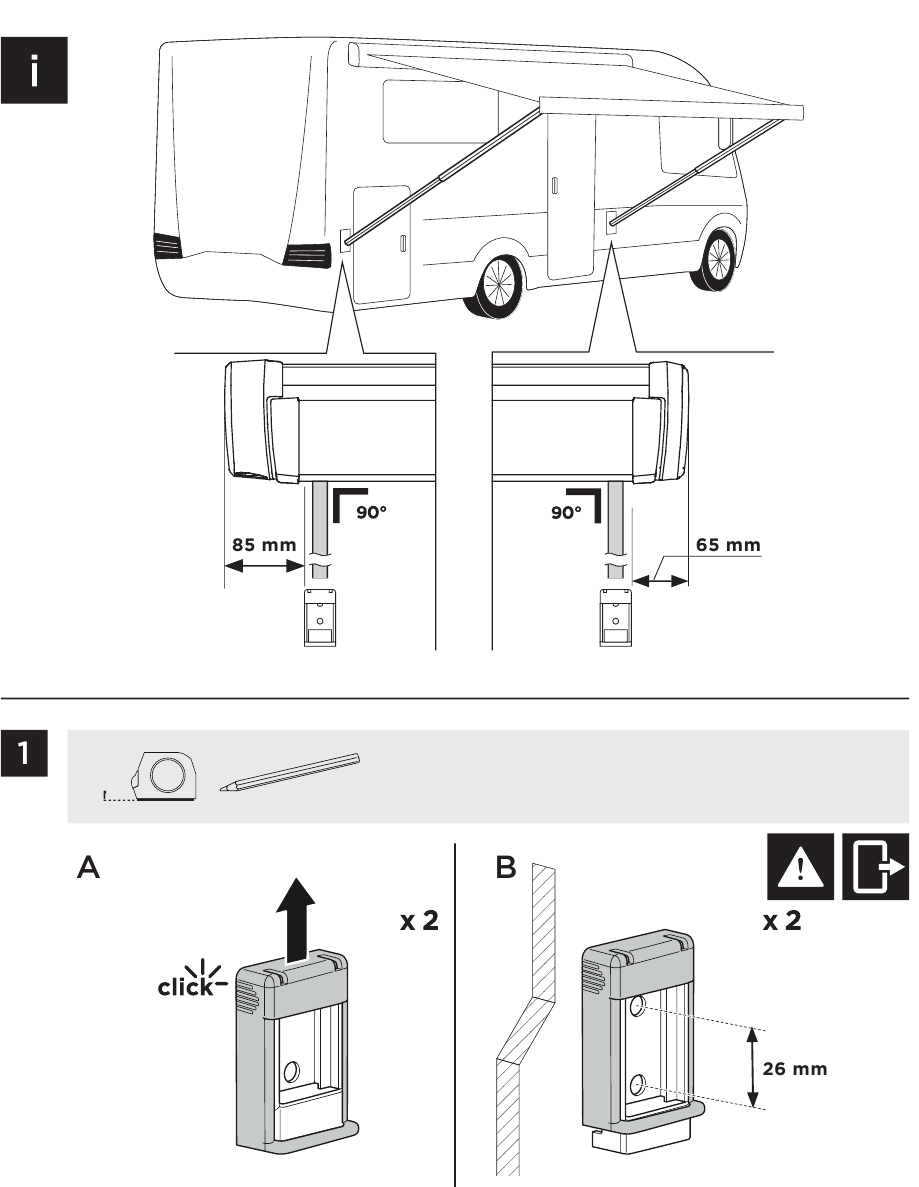

INSTALACIÓN DEL SOPORTE DE LA PATA

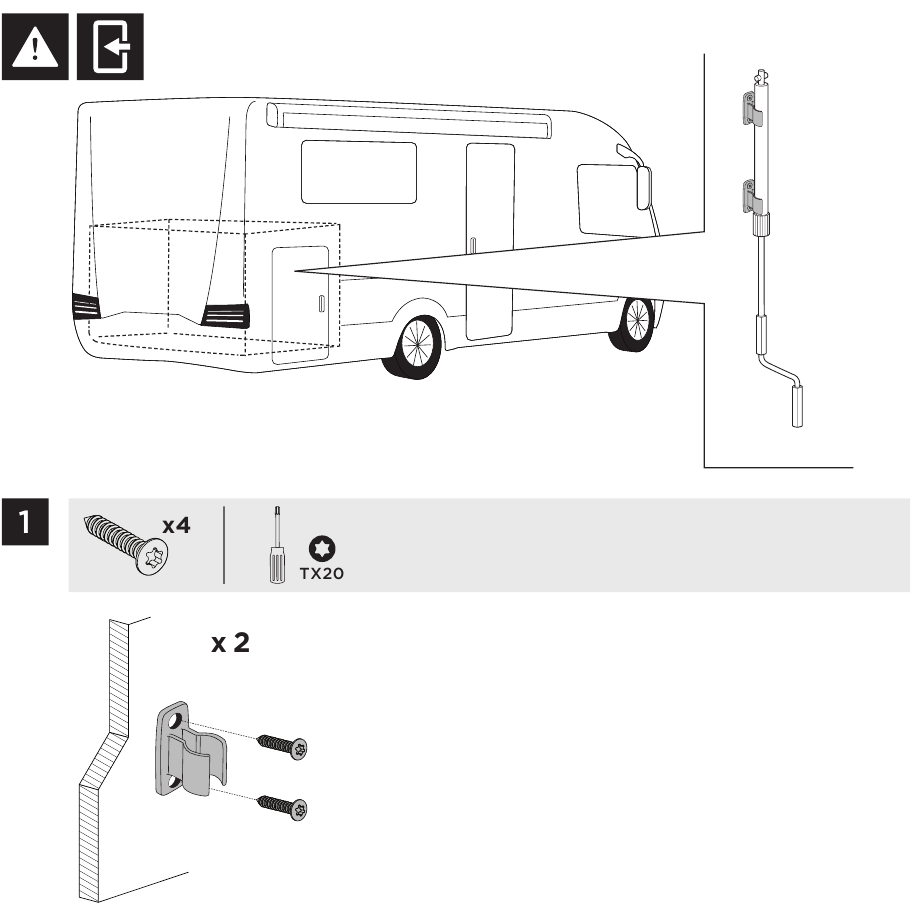

INSTALACIÓN DEL SOPORTE DE LA MANIVELA MANUAL

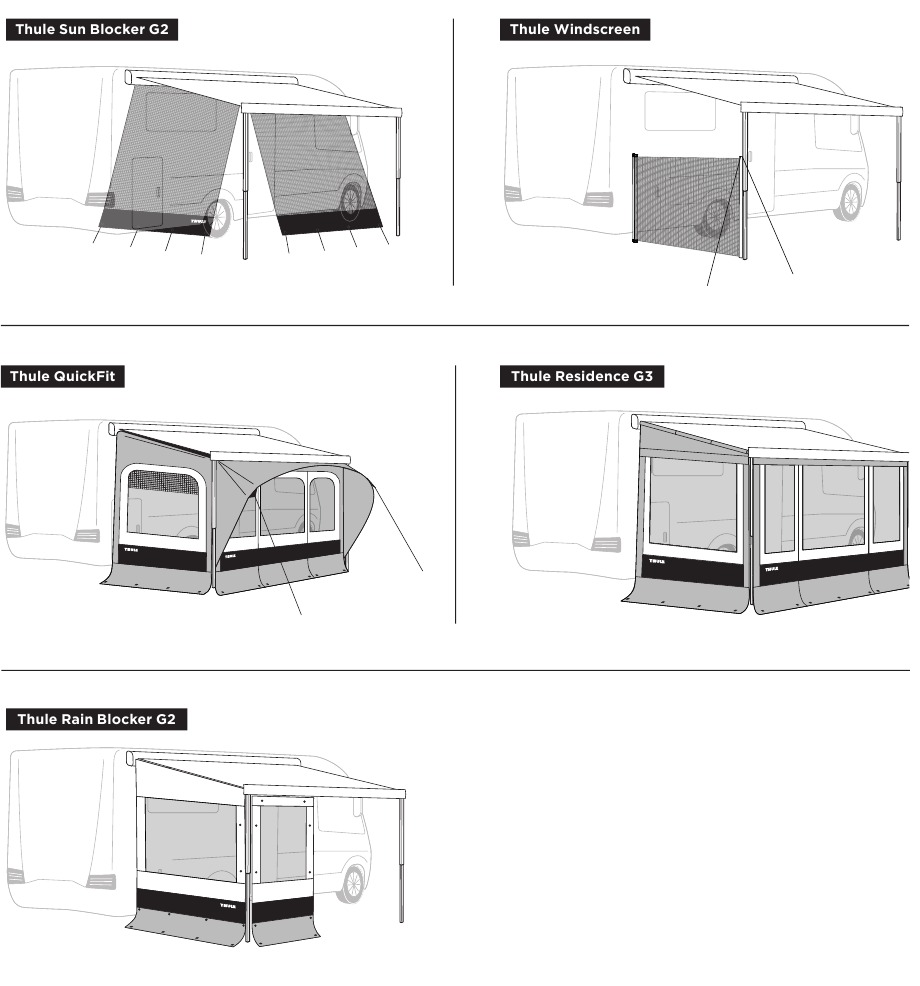

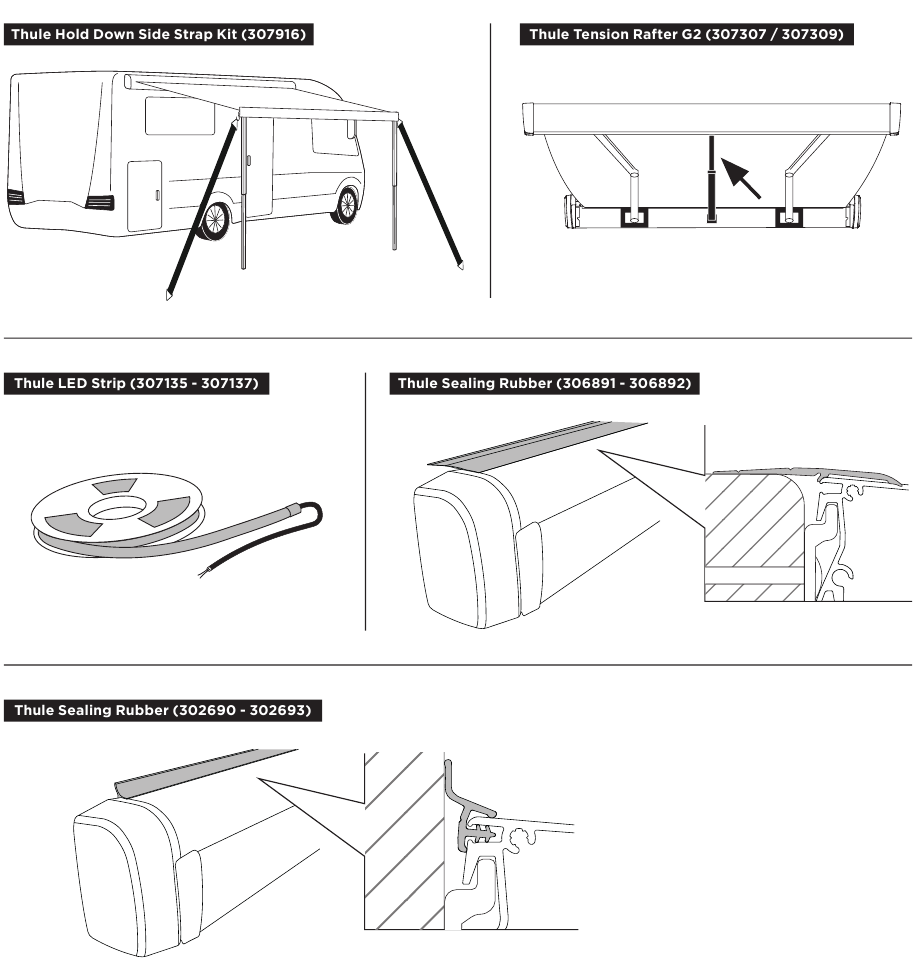

ACCESORIOS

Thule NV, Kortrijkstraat 343 – BE 8930 Menen, BÉLGICA
infoRV@thule.com
www.thule.com

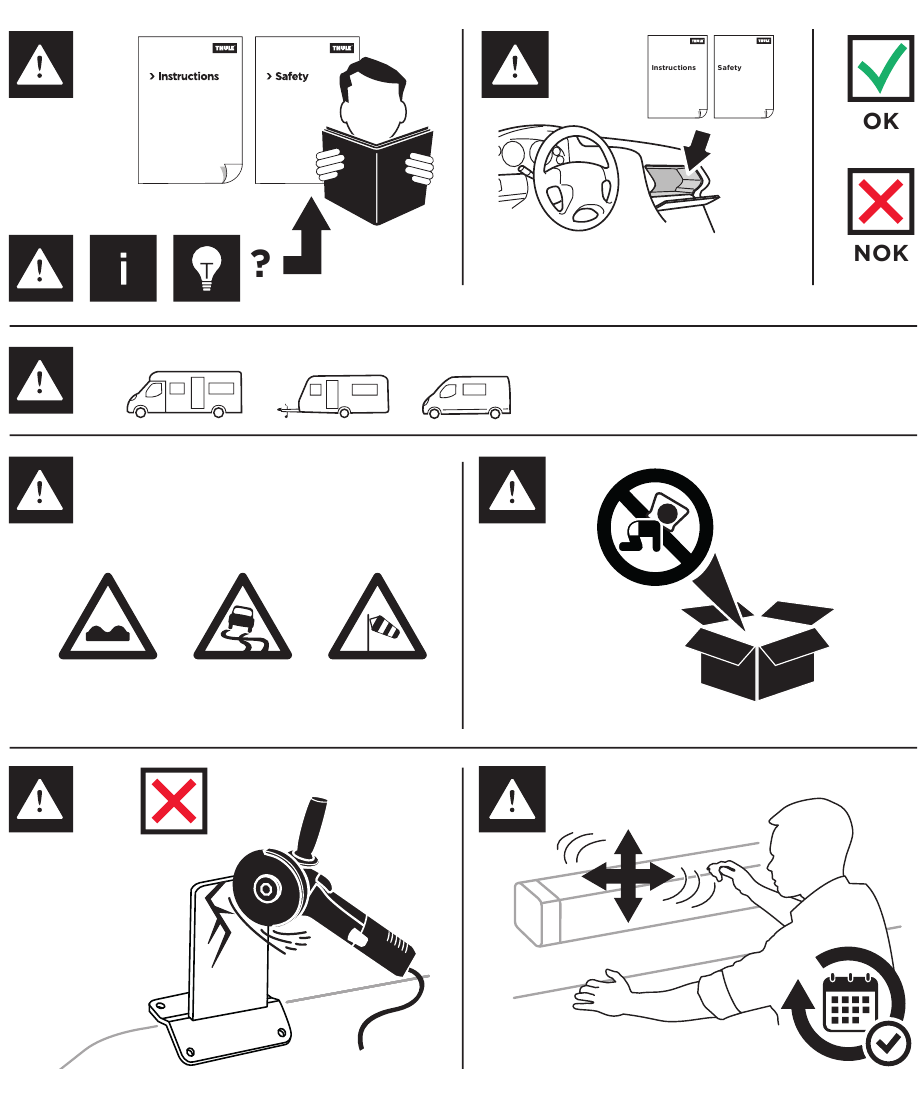

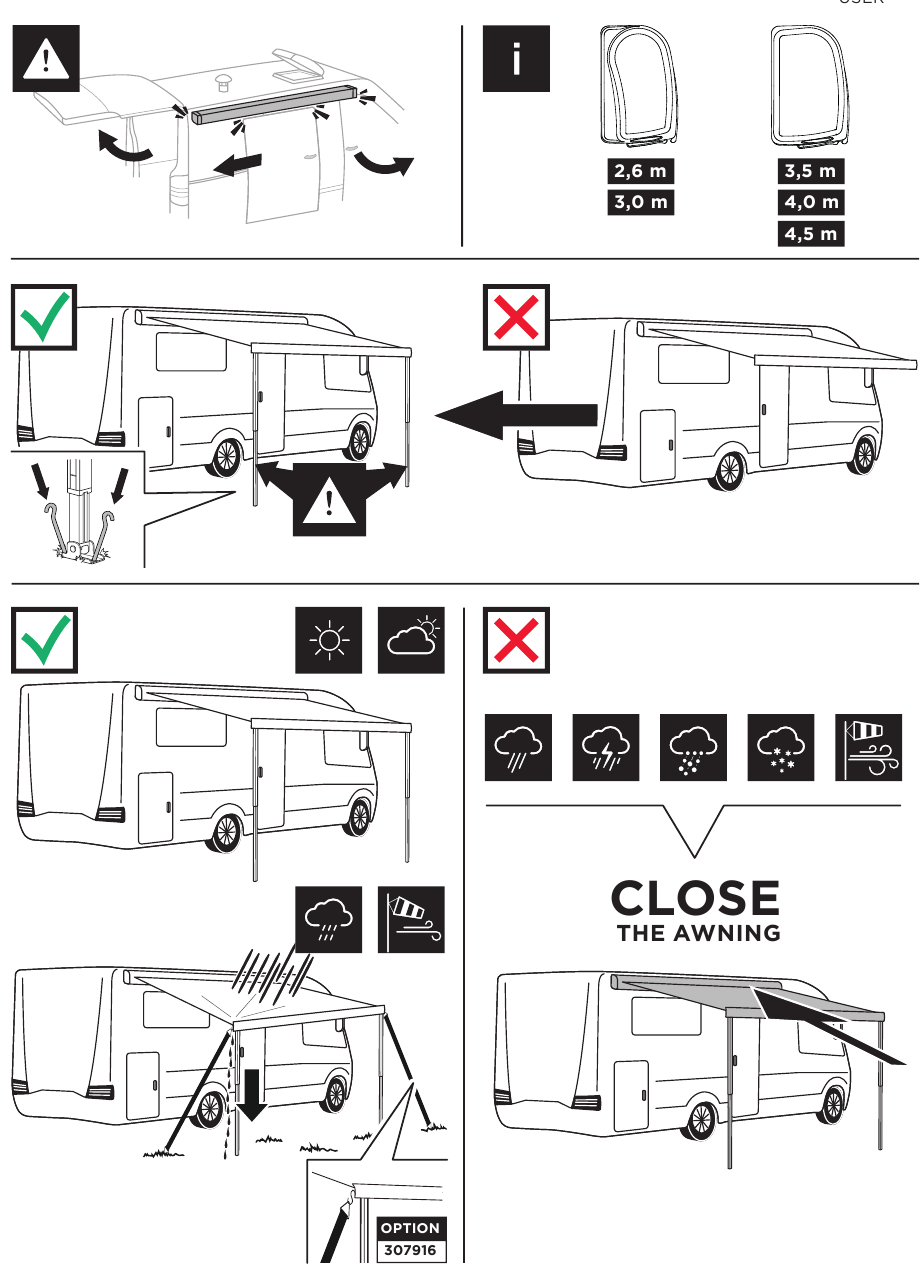

ADVERTENCIAS E INFORMACIÓN

Referencias

Thule | Estados Unidos

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de Thule 4200, Serie 3028
