Manual de Retro-Bit PRISM
INTRODUCCIÓN
Aproveche todo el potencial de su Nintendo GameCube® accediendo al puerto de salida AV digital en la mayoría de las consolas*. Este adaptador, que antes solo se usaba con cables de componentes disponibles muy raramente, proporciona la mejor calidad visual mediante el uso del firmware de código abierto GC Video 3.0, que incluye funciones como la duplicación de líneas, los filtros de líneas de escaneo, las relaciones de aspecto y una pantalla en pantalla fácil de usar.
COMPATIBLE CON
- 240p
- 288p
- 480i
- 576i
- 480p
- 576
*Solo compatible con los modelos de GameCube® que tienen puertos AV digitales (modelo DOL-001).
CARACTERÍSTICAS
- Vídeo y audio en formato HDMI® digital completo sin pérdida de transmisión.
- Funciona con la mayoría de televisores y monitores habilitados para HDMI®.
- Proporciona un procesamiento de señal avanzado con precisión y resolución de alta calidad.
- Capacidad para duplicar líneas (reescalar) juegos de baja resolución.
- Opción para añadir o eliminar líneas de escaneo
- Mando a distancia IR para cambios de opción y navegación por el menú

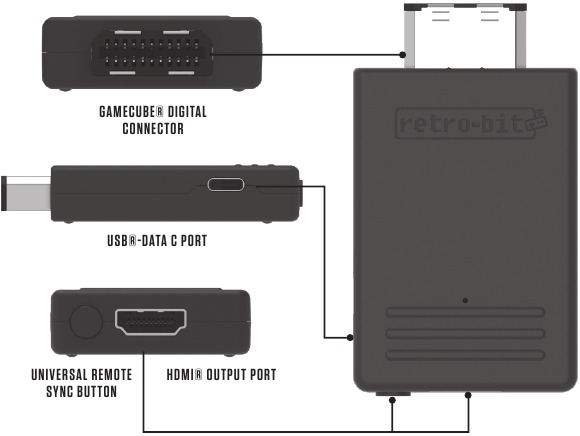

CONFIGURACIÓN
- Conecte el adaptador Prism HD a la salida AV digital en la parte posterior de la Nintendo Gamecube®
- Conecte un cable HDMI® de su TV/monitor a la salida HDMI® del adaptador Prism HD
- Encienda su TV/monitor y luego su Nintendo Gamecube®
- En el TV/monitor, elija la fuente conectada a su cable HDMI® que está conectado a su adaptador Prism HD

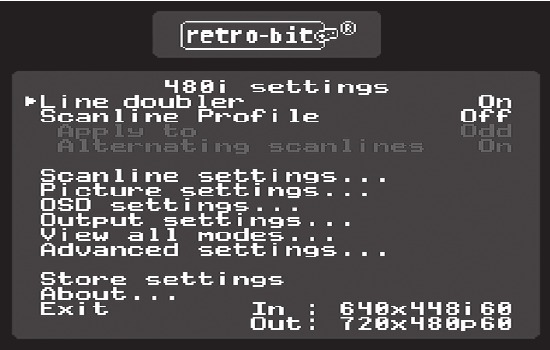

NAVEGACIÓN POR LA INTERFAZ DE USUARIO
Usando el mando a distancia, pulse el botón Menu (Menú) para que aparezca el menú GC Video. De forma predeterminada, comenzará con una resolución de 480i. A continuación, puede utilizar los botones de flecha del mando a distancia para acceder a las otras opciones disponibles.
DUPLICADOR DE LÍNEAS
Al activar la opción Line doubler (Duplicador de líneas), aumentará la salida de la resolución y le dará una imagen mucho más nítida. Con la opción activada, puede activar la opción para editar aún más su Scanline Profile (Perfil de líneas de escaneo), ya sea que las líneas de escaneo estén en Odd (Impar) o Even (Par), o si desea que las líneas de escaneo se alternen. Dependiendo de su pantalla, diferentes configuraciones pueden verse mejor. El modo Line doubler (Duplicador de líneas) solo está disponible cuando se establece en 480p o inferior a través de View All Modes (Ver todos los modos).
AJUSTES DE LÍNEAS DE ESCANEO
Ajuste y personalice el Brightness (Brillo), Hybrid Factor (Factor híbrido) y Luminance (Luminancia) de las líneas de escaneo. Además, hay perfiles para guardar.
AJUSTES DE IMAGEN
Como la mayoría de las pantallas modernas ya utilizan ajustes de imagen incorporados, puede personalizar aún más los ajustes de imagen de salida. Desde aquí, puede aumentar o disminuir el Brightness (Brillo), Contrast (Contraste), Saturation (Saturación) o Reset to Neutral (Restablecer a neutro).
PANTALLA EN PANTALLA (OSD)
On-Screen Display Settings (Ajustes de pantalla en pantalla) son los mensajes que ve al acceder al menú. Al seleccionar esto, podrá cambiar el Color (Color) y la Transparency (Transparencia) del mensaje emergente.
AJUSTES DE SALIDA
- Allow 480p Mode (Permitir modo 480p) - Esto establecerá la salida en ajustes de 480p.
- RGB Limited Range (Rango limitado RGB) - Esto establecerá el negro absoluto en 16, haciendo que algunos colores oscuros sean más brillantes y los colores claros más oscuros.
- Enhanced DVI Mode (Modo DVI mejorado) - Esto establecerá los gráficos para que aparezcan como si estuvieran en una imagen de vídeo digital. Apagarlo hará que aparezca como si estuviera en analógico.
- Display as 16:9 (Mostrar como 16:9) - Esto establecerá la relación de aspecto para que se ajuste a una pantalla ancha de 16:9.
- Volume (Volumen) - Esto está configurado a la salida máxima de forma predeterminada, pero puede controlar aún más la salida de audio de la consola a través de este ajuste.
- Mute (Silenciar) - Esto sobrescribirá el volumen y silenciará toda la salida de audio de la consola.
VER TODOS LOS MODOS
Este menú le permitirá cambiar a los modos de salida compatibles que incluyen 240p, 288p, 480i, 576i, 480p y 576p.
AJUSTES AVANZADOS
- Chroma Interpolation (Interpolación de croma)
- Fix Resolution (Fijar resolución)
- Fix Sync Timing (Fijar sincronización)
- Regenerate CSync (Regenerar CSync)
- Digital color format (Formato de color digital)
- Report 240p as 480i (Informar de 240p como 480i)
- Sample rate hack (Truco de frecuencia de muestreo)
GUARDAR AJUSTES
Esto le permite guardar sus ajustes actuales y no se restablecerá a los valores predeterminados al apagarlo.

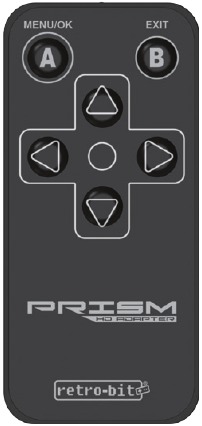

USO DEL MANDO A DISTANCIA
El mando a distancia permite acceder a funciones adicionales pulsando el botón MENU (MENÚ) y navegando por las opciones mediante las TECLAS DE FLECHA.
El mando a distancia requiere una pila CR2025 (incluida)
¡SÍGANOS Y ETIQUÉTENOS EN LAS REDES SOCIALES!
@retrobitgaming
www.retro-bit.com
Si tiene alguna pregunta, comentario o si tiene algún problema con este producto, NO lo devuelva a la tienda donde lo compró; póngase en contacto con nuestro equipo de atención al cliente en info@retro-bit.com
