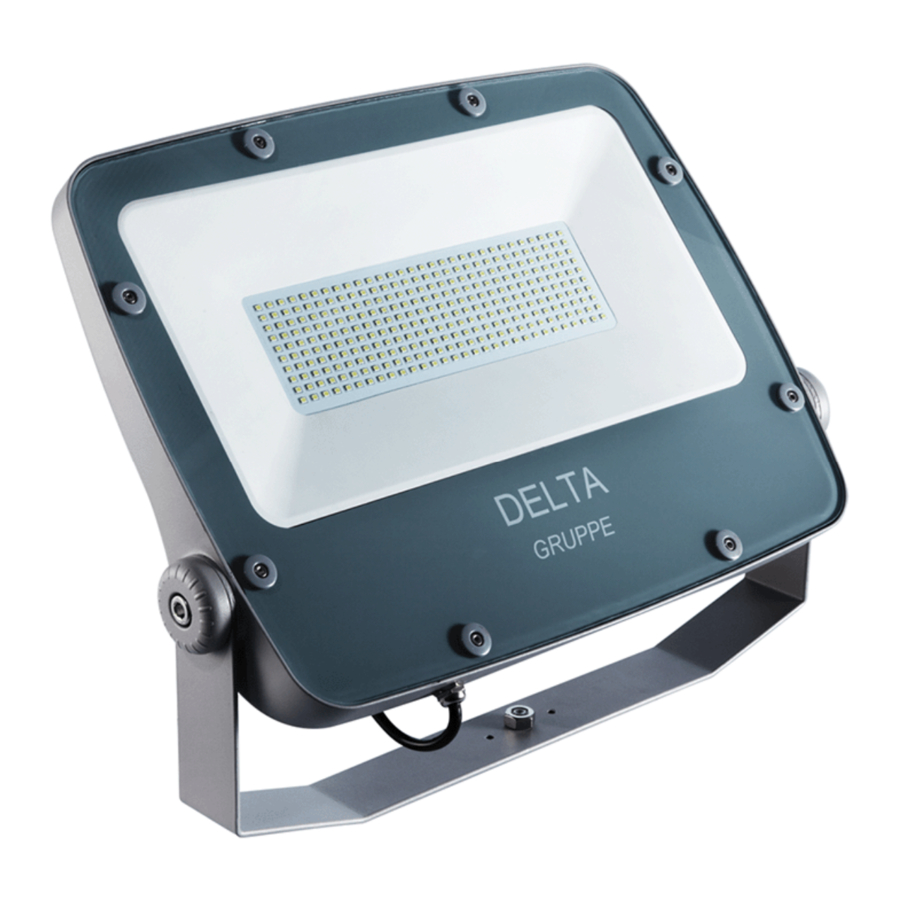

Manual de Gruppe Delta
GENERAL
* Esta luminaria está diseñada para el servicio de iluminación exterior, y no debe ser utilizada en áreas de ventilación limitada, o en altas temperaturas ambiente. El mejor resultado se obtendrá si se instala y mantiene de acuerdo con las siguientes recomendaciones.
DESEMBALAJE
* Esta luminaria ha sido embalada correctamente para que ninguna pieza haya sido dañada durante el transporte. Inspeccione para confirmar.
El vidrio debe protegerse de astillas y arañazos en la superficie. Incluso los daños menores en la superficie reducirán la resistencia a la rotura a una fracción de su resistencia inicial.
NOTAS
*El cable de alimentación debe soportar una temperatura de 90°C.
*Evite la ubicación del cable de alimentación cerca de componentes calientes.
MANTENIMIENTO
EXISTEN VOLTAJES PELIGROSOS DENTRO DE ESTAS UNIDADES Y TODAS LAS PRECAUCIONES QUE SE OBSERVAN HABITUALMENTE AL MANIPULAR EQUIPOS DE ALTO VOLTAJE DEBEN OBSERVARSE AL REEMPLAZAR LAS LÁMPARAS O REALIZAR CUALQUIER OTRO SERVICIO A LAS LUMINARIAS. IGNORAR ESTA ADVERTENCIA PODRÍA RESULTAR EN UNA DESCARGA ELÉCTRICA Y POSIBLES LESIONES A LA PERSONA QUE INSTALE O REPARE ESTE EQUIPO.
Para mantener la alta eficiencia de los reflectores y refractores, se debe establecer una limpieza periódica en el exterior de la lente de vidrio con una frecuencia dependiente de las condiciones locales. Utilice un jabón suave o un detergente que sea esencialmente neutro (siga las recomendaciones del fabricante: PH aproximadamente de 6 a 8), no abrasivo y que no contenga hidrocarburos clorados o aromáticos. Lave bien, utilizando un paño suave o un cepillo si es necesario. Enjuague con agua limpia y fría y seque.
| Materiales/acabados | |
| Material de la carcasa | Carcasa de aleación de aluminio fundido a presión de alta presión |
| Color estándar | Gris |
| Protector de vidrio | Vidrio templado transparente |
| Características | |
| Fuente de luz | LED de potencia media |
| Conjunto óptico | IP 66 |
| Compartimento del balasto | IP 66 |
| Grados de protección IK | IK 09 |
| Aislamiento eléctrico | Clase 1 |
| Cumplimiento | IEC 60598-1, IEC 60598-2-5 |
| Voltaje | 100V – 277V / 50-60Hz |
| Factor de corrección de potencia | > 0.9 |
| Potencia | 10W - 240W |
| Peso | 1.5kg – 10.0kg |
| Temperatura de color (CCT) | 3000k – 6000k |
| Reproducción del color (CRI) | > 70 |
| Vida útil | 50,000 hrs (Basado en la fuente de luz) |
Las especificaciones están sujetas a cambios sin previo aviso
DIMENSIÓN TÉCNICA
| Potencia | Dimensiones | ||||
| a | b | c | d | e | |
| 10-30W | 220 | 188 | 221 | 245 | 53 |
| 50W | 290 | 221 | 255 | 314 | 68 |
| 80-100W | 391 | 296 | 339 | 432 | 72 |
| 120-150W | 451 | 343 | 402 | 493 | 72 |
| 180-240W | 501 | 381 | 435 | 543 | 88 |
INSTALACIÓN
ADVERTENCIA
- La instalación debe ser realizada por un electricista cualificado de acuerdo con estas instrucciones y las normas aplicables.
- Desconecte la alimentación de la red antes de instalar o reemplazar la fuente de luz.
- Asegúrese de que la tensión nominal de la fuente de luz sea compatible con la tensión de alimentación.
- Asegúrese de que la fuente de luz sea compatible con las condiciones ambientales en las que debe funcionar.
- Asegúrese de que el circuito de alimentación principal esté equipado con dispositivos de protección.
- La seguridad de la instalación está garantizada únicamente por el uso adecuado de las siguientes instrucciones, por lo que recomendamos conservarlas.
GRUPPE LIGHTING SOLUTION SDN. BHD.
No.9, Jalan Anggerik Mokara 31/60, Kota Kemuning, Seksyen 31,
40460 Shah Alam, Selangor Darul Ehsan, Malaysia.
Tel: 603-5525 4133, Fax: 603-5525 4122, Email: info@gruppelighting.com
Website: www.gruppelighting.com
