Manual del Ohme ePod

Descripción general

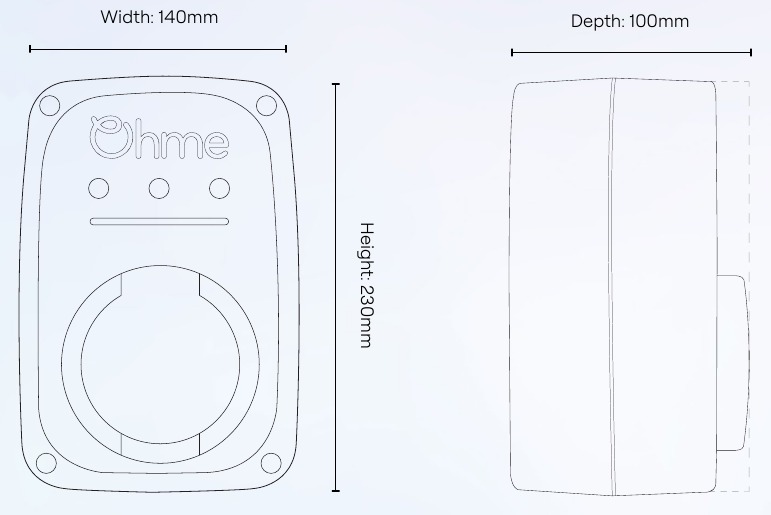

ePod 7.4kW

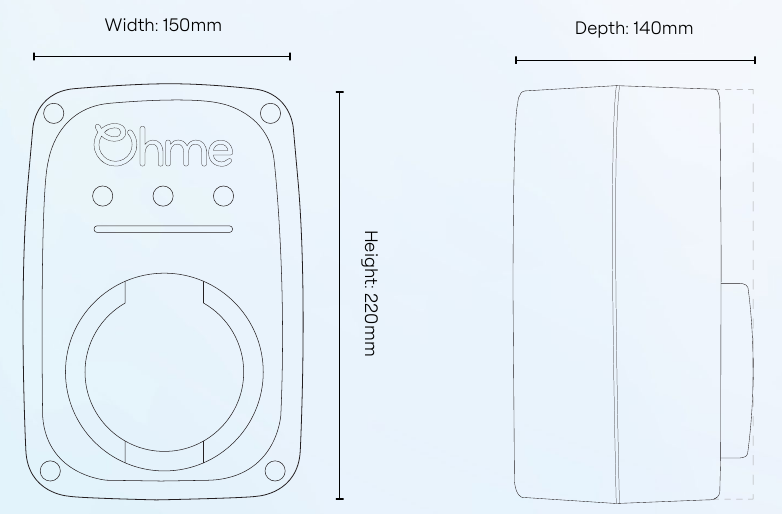

ePod 22kW

Bienvenido a Ohme

Esta guía contiene todo lo que necesita para instalar el cargador y comenzar a usar la aplicación Ohme.
Si necesita más información, consulte la sección "Información de contacto de la mesa de ayuda" en esta guía.

Descripción del producto

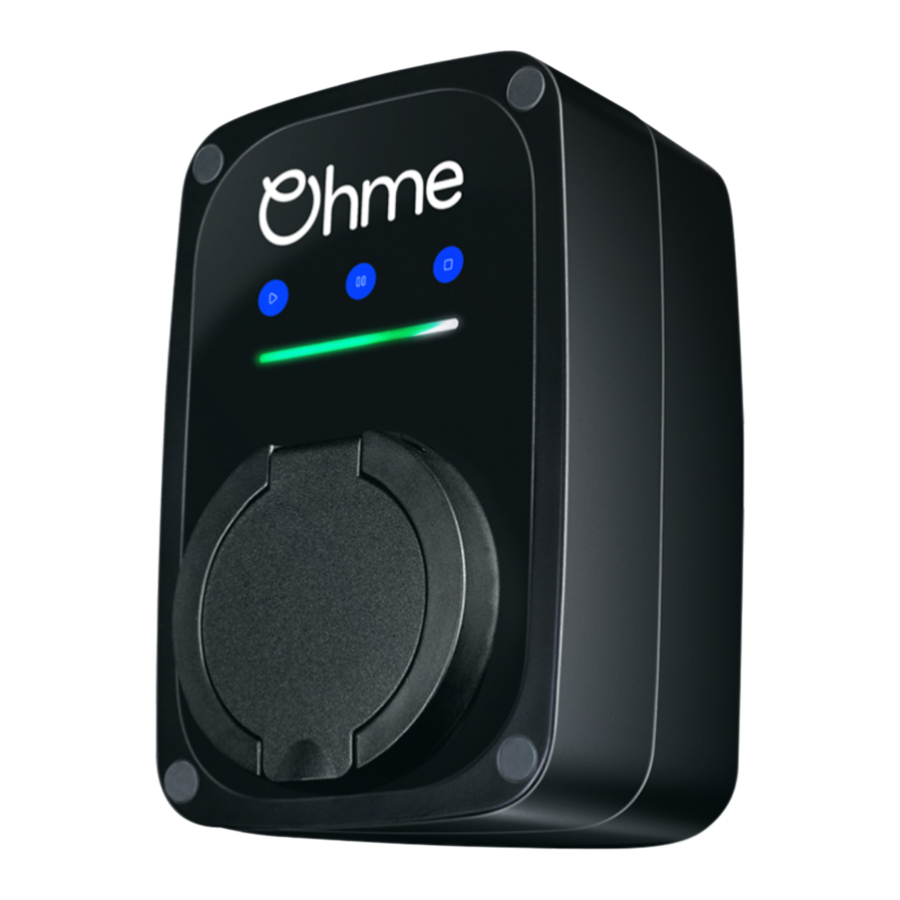

• El Ohme ePod es un dispositivo de carga para vehículos eléctricos (VE).
• Todas las unidades Ohme ePod no están conectadas, lo que significa que el cable se puede quitar.
• Lea las especificaciones del producto a continuación relacionadas con su modelo de producto.
• El producto cumple con las últimas normas de seguridad que se muestran en la sección "Cumplimiento".

Información para el instalador
Tome nota del número de serie del cargador, esto es importante si el cliente necesita comunicarse con la mesa de ayuda de Ohme

Número de serie
Ohme
Instalador:
Nombre/Empresa:
Número de contacto:
Fecha de instalación:

Especificaciones del producto

Compruebe la variante de su modelo antes de seguir las especificaciones del producto.

ePod 1 PHASE Wifi/BLE

ePod 3 PHASE - 22kW

Guía de instalación eléctrica: monofásica y trifásica

Compruebe la variante de su modelo antes de seguir las especificaciones del producto.

7kW

22kW
Monofásico

Trifásico

Red Delta

1. Busque una ubicación adecuada para el cargador ePod. Utilice la plantilla de taladrado proporcionada, taladrando 4 orificios con una broca de 7 mm. Inserte los tacos.

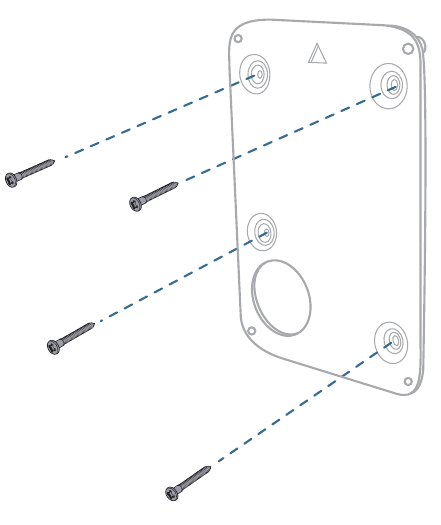

2. Fije la placa posterior a la pared con los tornillos suministrados.


3. Retire los tornillos de plástico y la cubierta frontal del Ohme ePod.

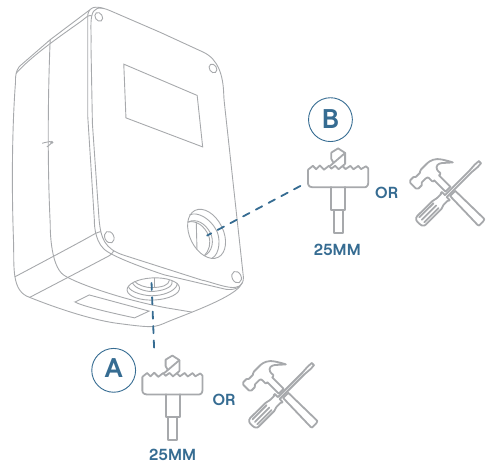

4. 1. El ePod tiene dos puntos de entrada de cable, A o B. Decida la instalación que mejor se adapte al cliente.
      O BIEN
      Retire la arandela de goma.
      O
      Saque o taladre el punto de entrada de plástico, asegúrese de desbarbar los bordes antes de instalar el prensaestopas.

   2. Se proporciona un prensaestopas M25 y una arandela ciega que pueden intercambiarse entre los puntos de entrada A o B. NOTA: Asegúrese de que se utiliza la arandela ciega en el punto de entrada abierto para mantener la clasificación IP del cargador.

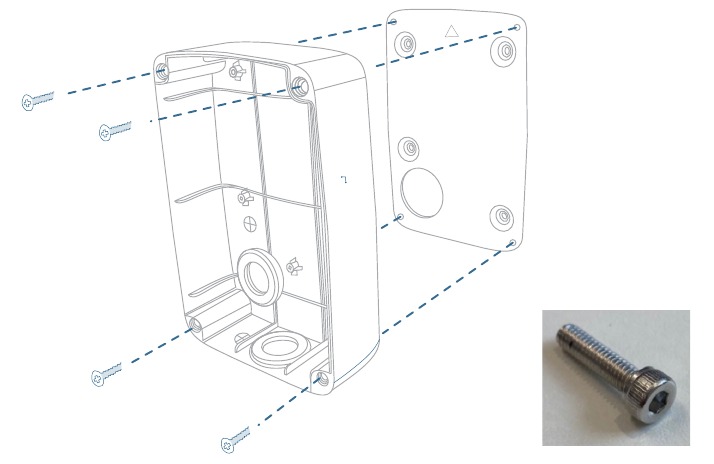

5. Fije la carcasa trasera del ePod a la placa posterior utilizando los tornillos de cabeza hueca M4 suministrados.

6. El ePod tiene un bloque de terminales y puede aceptar un conductor de 6 mm2. Pase el cable de entrada a través del prensaestopas M25 y conecte los cables de fase, neutro y tierra.

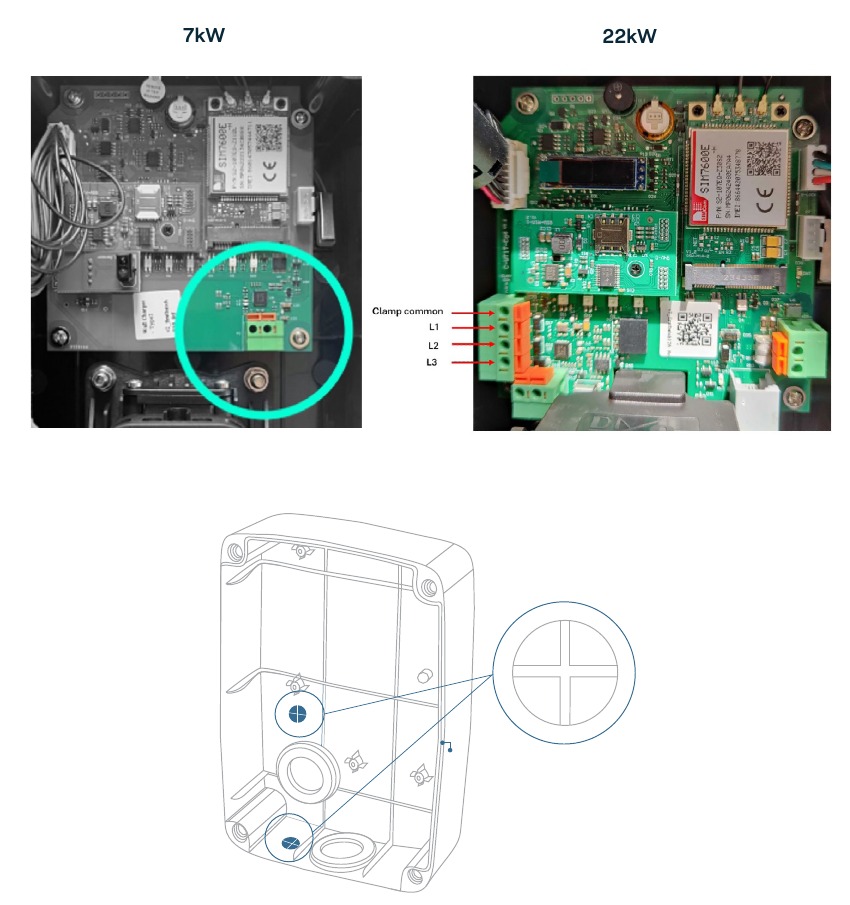

7. Conecte las entradas del sensor de corriente de la pinza CT a los conectores de resorte situados en la placa de circuito. Es probable que tenga que alargar el cable.
   NOTA: Puede aceptar un tamaño máximo de conductor de 1,6 mm2.
   NOTA: El cable de datos puede ser Ethernet, de par trenzado o cable Belden de hasta 60 m de longitud.

   NOTA: Si utiliza un cable de datos independiente, hay dos zonas marcadas para taladrar la carcasa trasera, para instalar prensaestopas independientes, adecuados para M12 o M16.

8. Instalación estándar de la pinza CT

1. Monofásico

• Colocación de la pinza CT: La pinza CT debe fijarse al primer cable de fase (o activo) entrante, colocado entre el contador de electricidad y la caja de fusibles principal. La ubicación ideal es lo más cerca posible del contador de electricidad. Coloque la flecha de la pinza CT hacia la casa.
• Conexión a la placa de circuito: Las entradas del sensor de la pinza CT deben conectarse a los conectores de resorte de la placa de circuito, y es probable que haya que alargar la longitud del cable para que llegue a ellos.
• Conexión del cable de datos mediante conectores Wago: La extensión del cable de datos debe conectarse a la pinza CT mediante conectores Wago. Una vez conectados, estos conectores deben protegerse y colocarse de forma segura para evitar cualquier riesgo de que se aflojen o queden expuestos.

2. Trifásico

• Colocación de la pinza CT: La pinza CT debe fijarse a los 3 primeros cables de fase (o activos) entrantes, colocados entre el contador de electricidad y la caja de fusibles principal. La ubicación ideal es lo más cerca posible del contador de electricidad. Coloque la flecha de la pinza CT hacia la casa.
• Conexión a la placa de circuito: Las entradas del sensor de la pinza CT deben conectarse a los conectores de resorte de la placa de circuito, y es probable que haya que alargar la longitud del cable para que llegue a ellos.
  • Cada conector está asociado a una fase, tenga cuidado al hacer la asociación. Puede identificar el conector mirando la etiqueta de la placa (ver foto).
• Conexión del cable de datos mediante conectores Wago: La extensión del cable de datos debe conectarse a la pinza CT mediante conectores Wago. Una vez conectados, estos conectores deben protegerse y colocarse de forma segura para evitar cualquier riesgo de que se aflojen o queden expuestos.

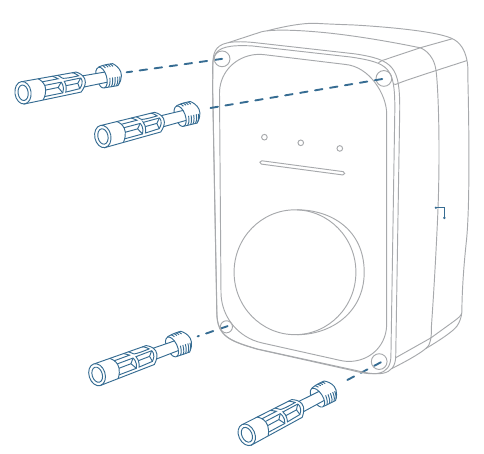

9. Fije la carcasa frontal del ePod a la carcasa trasera montada en la pared utilizando los tornillos de plástico suministrados. Utilice un par de apriete de hasta 1,2 Nm para evitar que se rompan los tornillos de plástico. Vuelva a fijar las tapas de los tornillos suministradas.

10. Vuelva a encender la alimentación.

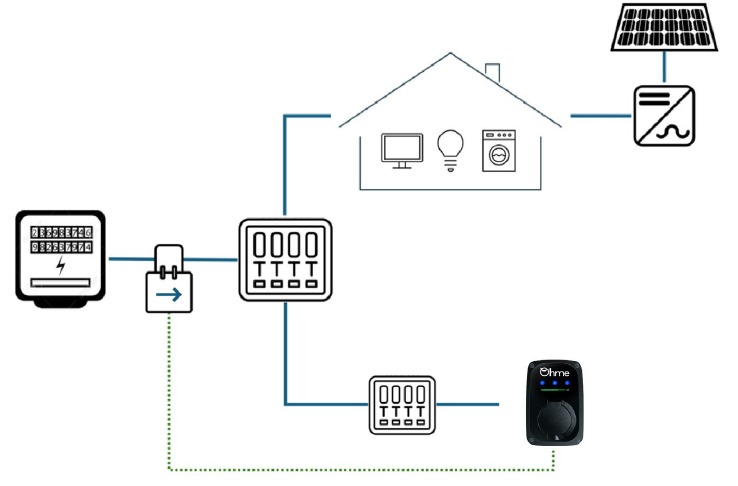

Descripción general de la pinza CT monofásica y trifásica (7 y 11 kW)

(INSTRUCCIÓN: Compruebe la variante de su modelo antes de seguir la guía de instalación)

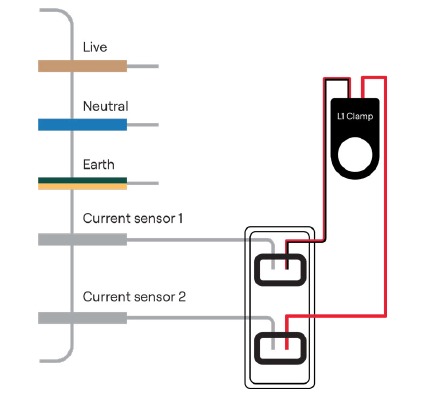

Cableado de la pinza CT monofásica (7 kW)
(INSTRUCCIÓN: Compruebe la variante de su modelo antes de seguir la guía de instalación)

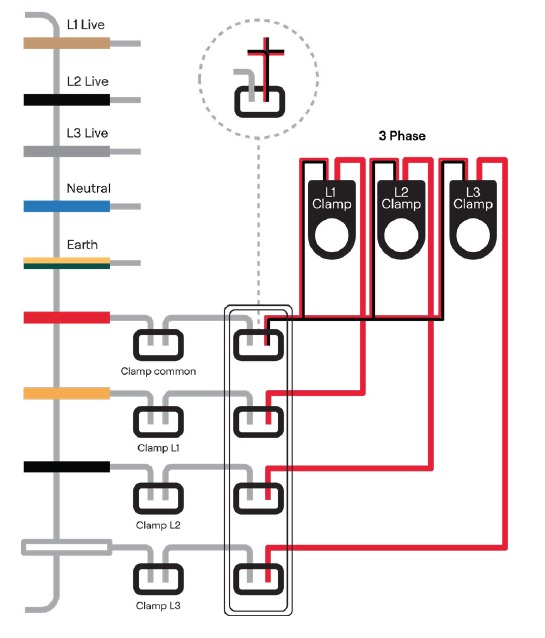

Cableado de la pinza CT trifásica (11/22kW)
(INSTRUCCIÓN: Compruebe la variante de su modelo antes de seguir la guía de instalación)

Características de la instalación eléctrica

Pinzas CT:
Conecte las entradas del sensor de corriente a la pinza CT, es probable que tenga que alargar el cable.

POLARIDAD/DIRECCIÓN DE LA PINZA CT: Asegúrese de que la flecha de la pinza CT apunta hacia la casa.
Se proporciona una pinza CT para medir la demanda eléctrica de la propiedad o del subcuadro. La unidad limitará la corriente máxima disponible para el vehículo para mantener la demanda de la vivienda por debajo del valor umbral/fusible establecido.
Cuando el equilibrio de carga se ha instalado y activado, y si se retira la pinza CT o está defectuosa, la unidad volverá a 16 A. Por lo tanto, es sensato asegurarse de que la capacidad de reserva, después de tener en cuenta otras cargas y la diversidad, es de al menos 16 A.

Notas de instalación:
NOTA: Cuando la capacidad disponible dinámica para el cargador desciende por debajo de 6 A, el Ohme ePod pausará la carga durante al menos cinco minutos para evitar la conmutación rápida del vehículo cuando la corriente está rondando por encima y por debajo del umbral.
NOTA: Los conectores de palanca WAGO suministrados son solo para la pinza de equilibrio de carga y no deben utilizarse para las conexiones de alimentación principal, ya que no tienen la clasificación adecuada.
NOTA: POLARIDAD/DIRECCIÓN DE LA PINZA CT: Asegúrese de que la flecha de la pinza CT apunta hacia la casa.

Puesta en marcha y modo instalador

• La puesta en marcha puede realizarse a través del portal del instalador o de los botones del ePod.
• Antes de la puesta en marcha, debería haber recibido un correo electrónico de Ohme con las credenciales para iniciar sesión en el portal del instalador.
• Póngase en contacto con su representante de Ohme para recuperarlas. Consulte 'Datos de contacto del servicio de asistencia técnica' para obtener más información.
• Una vez completada la configuración de la puesta en marcha, el cargador establecerá una conexión a Internet. Una vez establecida una conexión a Internet, el cargador se conectará al servidor de Ohme.
  NOTA: Consulte la sección Conectividad para obtener más detalles.

1. Puesta en marcha a través del portal del instalador

1. Acceda al "Portal del instalador" desde el móvil/tableta u ordenador utilizando las credenciales de inicio de sesión.
2. Introduzca el número de serie del cargador escaneando el código QR o introduciéndolo manualmente.
3. Introduzca la página de configuración del cargador:
   • Haga clic en tomar lectura para comprobar que las pinzas CT se han instalado correctamente.
   • Establezca la corriente de carga máxima. Esto se entiende como la corriente máxima por fase que el cargador puede emitir en un momento dado. Active el equilibrio de carga.
   • Active el equilibrio de carga. Si no se ha instalado ninguna pinza CT, asegúrese de que está desactivado.
   • Si el equilibrio de carga está activado, establezca el umbral de equilibrio de carga. Esto debe entenderse como la corriente máxima disponible para todo el sistema eléctrico, este valor normalmente corresponde a la corriente máxima acordada según el contrato del cliente.
   • Haga clic en "Apply settings" (Aplicar ajustes)

Puesta en marcha a través de los botones del ePod (configuración rápida)
Las variantes monofásicas o trifásicas cambian el flujo de configuración. Compruebe primero la variante de su modelo.

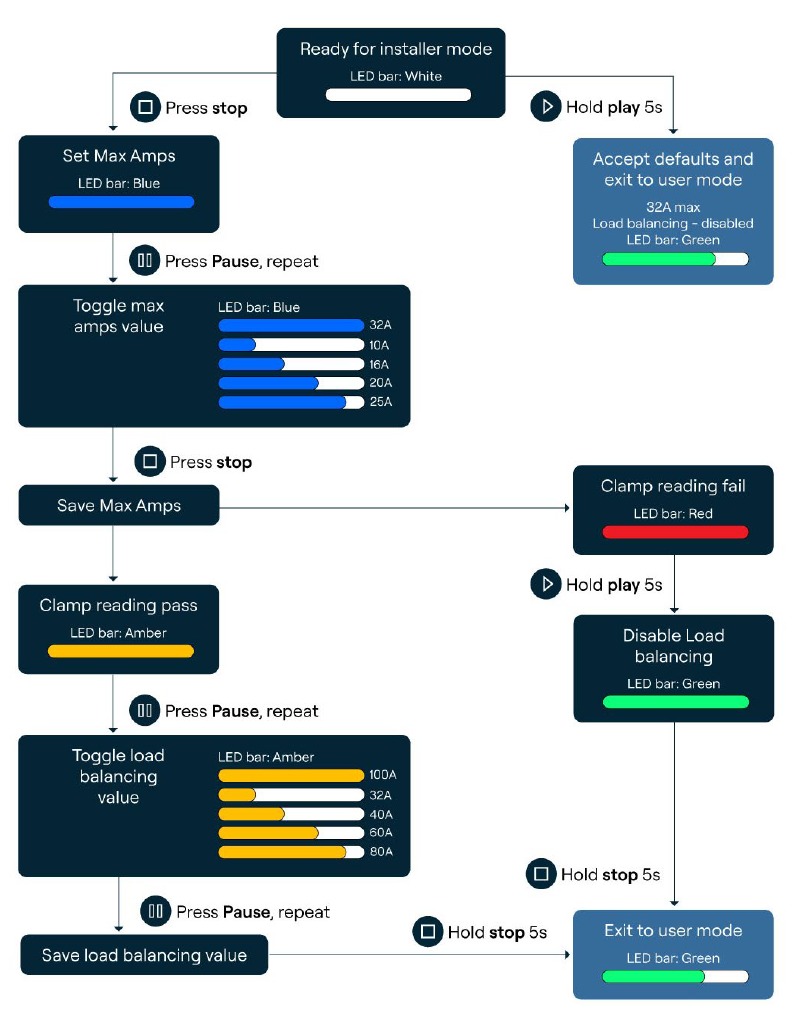

SOLO MONOFÁSICO

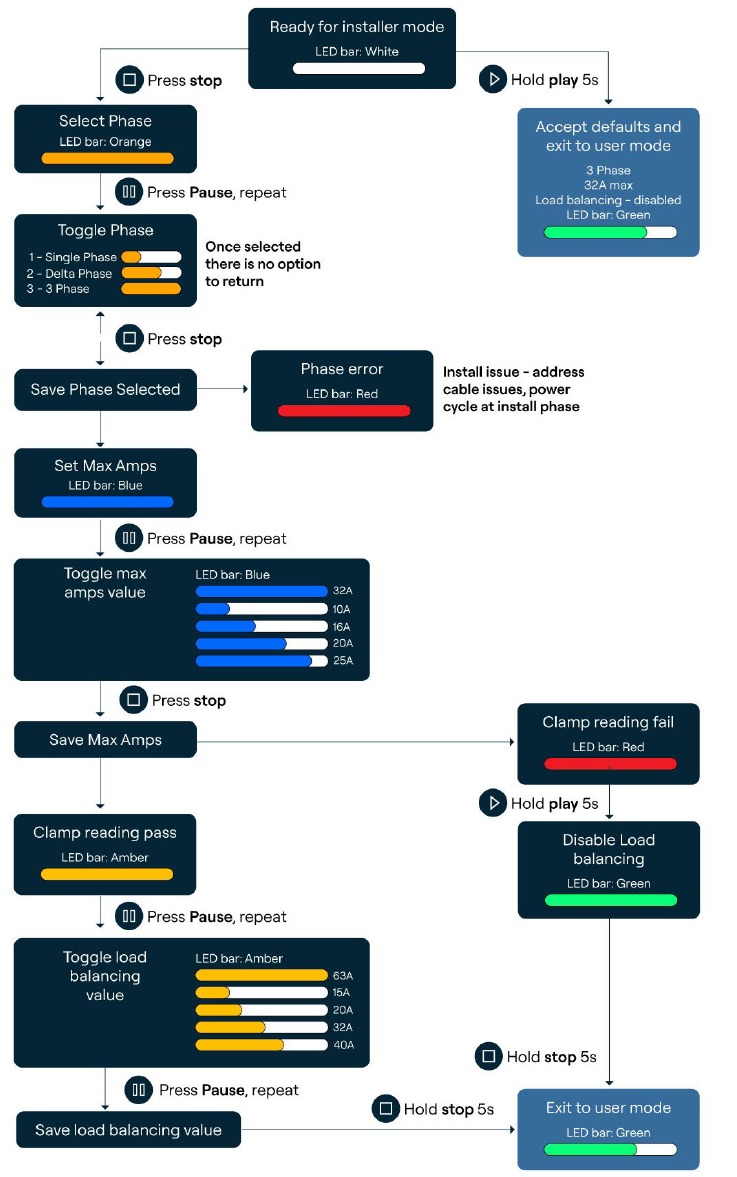

SOLO TRIFÁSICO

Modo de prueba RCD

Para comprobar si el RCD interno funciona, utilice un comprobador de VE para simular la fuga del RCD y que este se dispare. El vehículo debe desconectarse.
Nota: En caso de activación del RCD en el cargador Ohme, la unidad puede restablecerse apagando y encendiendo la alimentación (apague la alimentación, espere 5 segundos y encienda) o desenchufando y volviendo a enchufar el vehículo.
Nota: Si no puede obtener una lectura, intente hervir un hervidor o utilizar otro aparato de alta potencia, ya que esto puede ayudar a registrar una lectura.
Una vez completada la configuración del modo instalador, el cargador establecerá una conexión a Internet. Una vez establecida una conexión a Internet, el cargador se conectará al servidor de Ohme.
NOTA: Consulte la sección Conectividad para obtener más detalles.

El modo instalador debe desactivarse antes de salir del sitio.

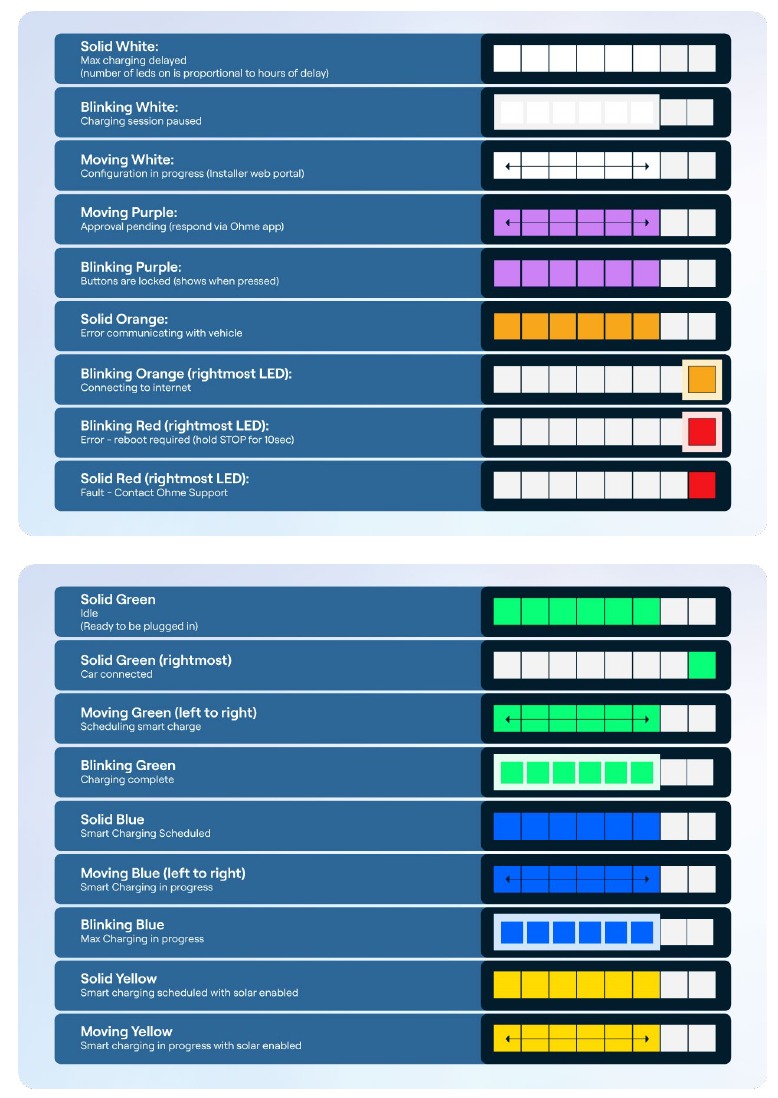

Indicador luminoso LED de estado

Emparejamiento del cliente
No es necesario que el instalador esté presente.
El cliente descarga la aplicación y sigue las instrucciones para realizar el emparejamiento.

Conectividad

Solo productos de red
Los cargadores Ohme utilizan una conexión de datos 4G preconfigurada y dependen de una conexión de teléfono móvil para las funciones inteligentes.
Cuando se sepa que no es fiable, se debe informar al cliente de que las funciones inteligentes del cargador tampoco serán fiables. Ohme no se hace responsable de la ubicación de la instalación ni de los problemas con la red pública de telefonía móvil.
Cuando la unidad no pueda establecer la transferencia de datos en el momento de la conexión, la unidad se comportará como un cargador no inteligente y no programará la sesión de carga.

Solo productos wifi
Para conectarse a una red wifi, el cliente tendrá que utilizar la aplicación Ohme y enviar su contraseña de wifi al cargador a través de Bluetooth.
Aún puede poner en marcha el cargador sin una conexión wifi utilizando los controles del cargador, pero si utiliza el 'Ohme Installer Portal' (Portal del instalador de Ohme) para poner en marcha el cargador, el cliente tendrá que conectar primero el cargador a una red wifi para que el portal del instalador se comunique con el cargador.
Cómo se conecta el cliente al cargador con una red wifi:

1. Descargue la 'Ohme app' (aplicación de Ohme) de la Apple App Store o de la Google Play Store.

2. Cree una cuenta e inicie el proceso de incorporación en la aplicación.
3. Vincule el cargador en la aplicación para entrar en el proceso de conexión wifi.
4. Conéctese al cargador a través de Bluetooth concediendo a la aplicación Ohme permisos para acceder al Bluetooth y a la ubicación del teléfono.
5. Seleccione la red wifi a la que desea conectarse de la lista de redes wifi que ha encontrado el cargador.
   NOTA: Solo se pueden seleccionar las redes wifi con 2,4 GHz.

6. Introduzca la contraseña de la red wifi seleccionada.
7. Pulse en connect charger (conectar cargador).
8. El cargador ahora debería tener las credenciales y la contraseña de wifi correctas guardadas.
9. Desconecte el dispositivo durante 30 segundos. Vuelva a enchufarlo.
10. Una vez enchufado, el cargador debería conectarse en 70 segundos. (El indicador luminoso naranja debería dejar de parpadear).

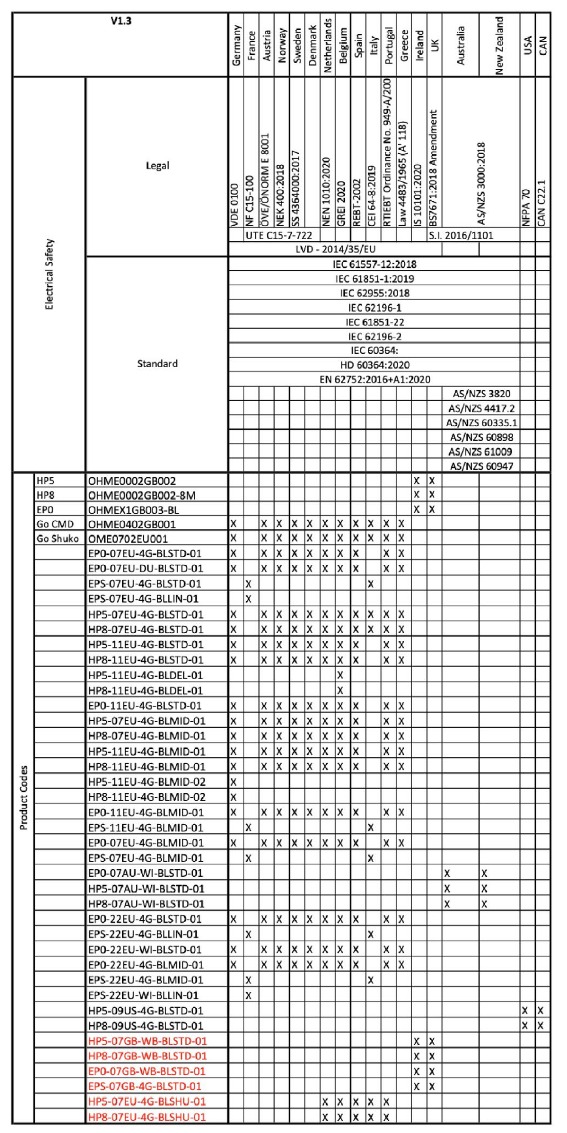

Conformidad

Información de contacto del servicio de asistencia técnica

Precauciones de seguridad

Este documento contiene información importante sobre seguridad relacionada con su cargador Ohme ePod.
Conserve este documento para futuras consultas. Lea el documento por completo antes de utilizar el Ohme ePod. No seguir las instrucciones de seguridad puede provocar descargas eléctricas, incendios, lesiones graves o la muerte.
El cargador debe inspeccionarse periódicamente para comprobar si los cables y la carcasa están dañados. No lo utilice si el producto está defectuoso o parece dañado. Póngase en contacto con el servicio de asistencia técnica de Ohme para que le asesoren.
No intente abrir, reparar, manipular o modificar el cargador Ohme de ninguna manera. No hay piezas reparables por el usuario.
Recomendamos encarecidamente que una persona competente (por ejemplo, un electricista cualificado) instale o inspeccione la instalación para comprobar la seguridad y la suficiencia del suministro antes de su uso.
La instalación general debe realizarse de acuerdo con el Reglamento de Cableado y el Código de Prácticas para Equipos de Carga de Vehículos Eléctricos específicos de su territorio; consulte la sección "Compliance" (Conformidad) de la guía para conocer los requisitos específicos del territorio.
Manipule el Ohme ePod con cuidado. No exponga ninguna parte de la unidad o del cable a fuerzas severas, impactos u objetos afilados.
El Ohme ePod solo está diseñado para vehículos que no requieren ventilación durante la carga (NB: todos los vehículos eléctricos convencionales no requieren ventilación)
Puede limpiar el Ohme ePod con un paño suave y húmedo. No utilice disolventes ni abrasivos.
