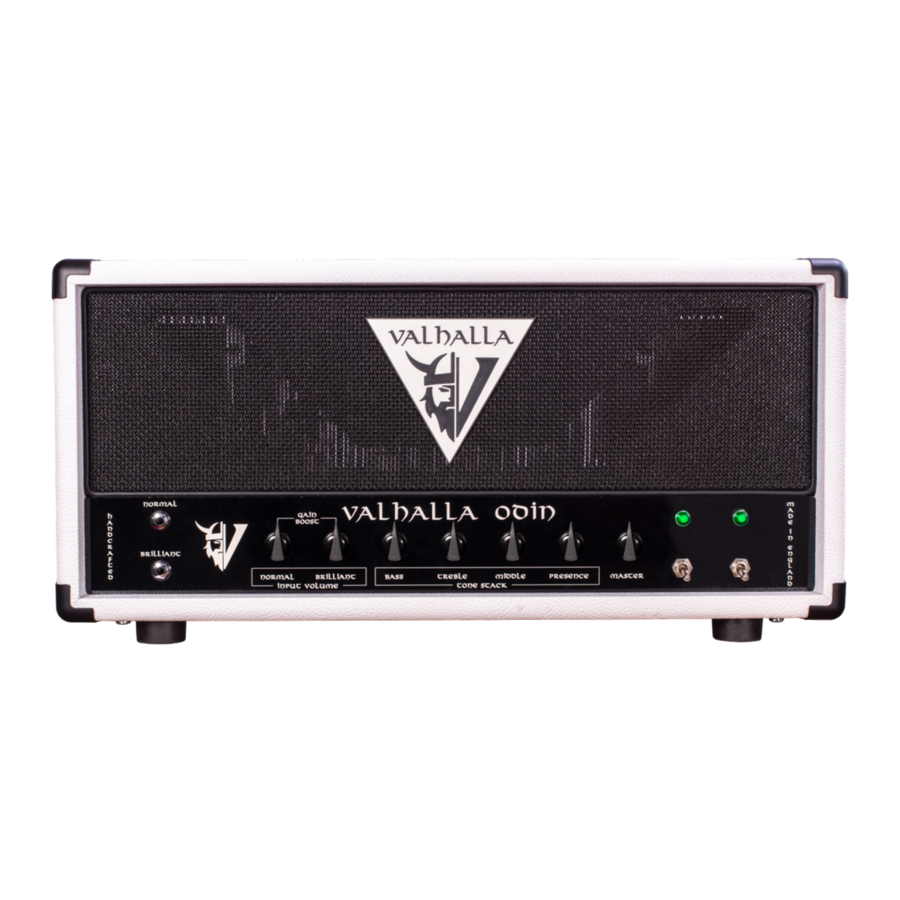

Manual de Valhalla ODIN
Contenido
ESPECIFICACIONES DE THOR
- VOLTAJES DE ALIMENTACIÓN: (VAC) 100 V, 115 V, 230 V, 240 V
- CONSUMO DE ENERGÍA: 780 vatios
- FUSIBLE DE RED:
00/115 VCA-T10A
230/240 VCA – T5A - FUSIBLE DE ALTA TENSIÓN: F3A
- SALIDA DE ALTAVOZ: 4Ω, 8Ω, 16Ω,
- VÁLVULAS DE PREAMPLIFICADOR: 4x Ecc83, 1x Ecc81
- VÁLVULAS DE POTENCIA: 4x KT88
INSTRUCCIONES DE SEGURIDAD
- Lea atentamente todas las instrucciones de seguridad y funcionamiento antes de encender su amplificador Valhalla.
- Todas las instrucciones de seguridad y funcionamiento deben conservarse para futuras consultas.
- Siga todas las precauciones del manual de instrucciones y de la parte trasera de su amplificador.
- Su amplificador Valhalla siempre debe alimentarse con un enchufe de tres clavijas con conexión a tierra (o toma de tierra), conectado a una toma de corriente con una salida de tierra conectada a tierra. Nunca rompa la clavija de tierra de un cable de alimentación.
- No encienda su amplificador Valhalla sin el altavoz/carga correctos (4Ω, 8Ω, 16Ω) conectado.
- Asegúrese de que los altavoces o recintos de extensión utilizados coincidan correctamente con la impedancia seleccionada en el amplificador.
- Se recomienda que todos los cables de audio, con la excepción del cable del altavoz, utilizados para conectar a su amplificador sean de un tipo apantallado de alta calidad. Utilice siempre un cable de altavoz sin apantallar para conectar las cajas de altavoces.
- Su amplificador nunca debe tener los orificios de ventilación cubiertos y debe colocarse de forma que no haya interferencias con la venWlaWon. Deje siempre libertad de movimiento al aire alrededor del amplificador.
- Nunca debe intentar reparar el amplificador usted mismo. Pueden existir voltajes letales dentro del amplificador, incluso cuando no hay una fuente de alimentación conectada. Todos los trabajos de reparación DEBEN ser realizados por un técnico cualificado.
- NUNCA intente puentear los fusibles, ni colocar otros de valor incorrecto.
- No intente extraer el chasis del amplificador de su carcasa. Hay piezas de alta tensión que no se pueden reparar.
- Nunca utilice el amplificador en condiciones húmedas.
- NO se deben colocar objetos que contengan líquidos sobre o cerca del equipo, incluidos amplificadores, pedales/pedaleras, cajas de altavoces, etc.

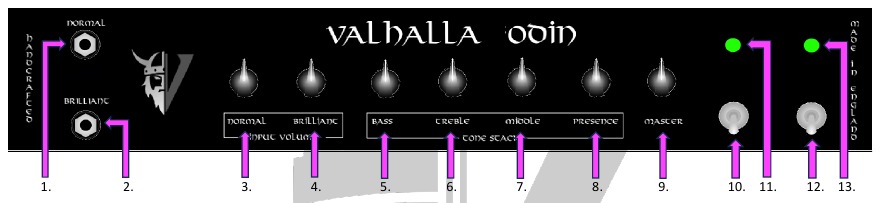

CONTROLES DEL PANEL FRONTAL
- NORMAL INPUT - Entrada de jack de ¼" desde su guitarra
- BRILLANT INPUT - Entrada de jack de ¼" desde su guitarra
- NORMAL INPUT VOLUME – Controla el nivel de volumen normal
- BRILLANT INPUT VOLUME – Controla el nivel de volumen brillante
- BASS - Ajusta el tono de baja frecuencia
- TREBLE - Ajusta el tono de alta frecuencia
- MIDDLE - Ajusta el tono de frecuencia media
- PRESENCE - Ajusta el equilibrio entre los tonos medios y altos, potenciando las frecuencias más altas
- MASTER - Controla el nivel de salida general del amplificador
- STANDBY - Conecta/desconecta la alta tensión (H.T.) a las válvulas. Para permitir que alcancen la temperatura de trabajo correcta antes de tocar, encienda siempre el interruptor MAINS durante 2 minutos antes de activar el Standby.
- STANDBY INDICATOR LIGHT - Se ilumina cuando el amplificador sale del modo de espera y está listo para su uso.
- MAINS SWITCH - Interruptor ON/OFF para la alimentación de red
- MAINS INDICATOR LIGHT - Se ilumina cuando la alimentación de red está encendida para energizar el amplificador.

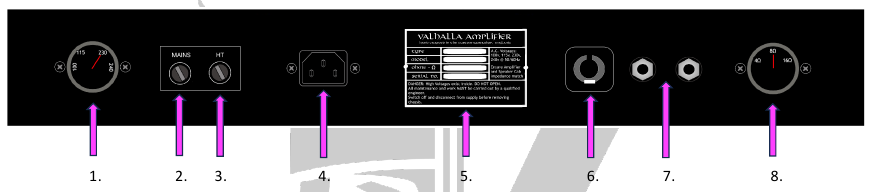

CONTROLES DEL PANEL TRASERO
- VOLTAGE SELECTOR - Asegúrese de que el amplificador está configurado para coincidir con la tensión de alimentación del país en el que se está utilizando.
- MAINS FUSE - Utilice únicamente fusibles correctos, tal como se especifica en el manual del producto. Asegúrese de que los fusibles son de tipo T (retardo) de 20x5 mm aprobados por CE o UL.
- HT FUSE - Protege la alimentación de CC a las válvulas. Si este fusible se funde repetidamente, haga que un técnico cualificado revise el amplificador.
- MAINS IEC PLUG – Conecte el cable de alimentación del amplificador a su fuente de alimentación.
- SERIAL PLATE - Contiene información importante sobre el número de serie, el modelo, los Hz y las advertencias de peligro.
- SPEAKON CONNECTION - salida para conexiones de altavoz o carga a través de speakon a speakon o jack de ¼".
- SPEAKER OUTPUTS - Conexiones de jack de ¼" para conexiones de altavoz o carga. Las salidas de altavoz están cableadas en una conexión paralela. Conecte dos cajas de altavoces directamente al amplificador o conecte en "cadena" las cajas en una sola salida.
- IMPEDANCE SELECTOR – Asegúrese de que se selecciona la impedancia correcta para la carga total (Ω) de las cajas de altavoces, cargas externas, etc.
Envíenos la configuración de su equipo, fotos, vídeos, fotos de conciertos o simplemente etiquétanos:
Referencias
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Manual de Valhalla ODIN
