Manual de Trek 720
Instalación

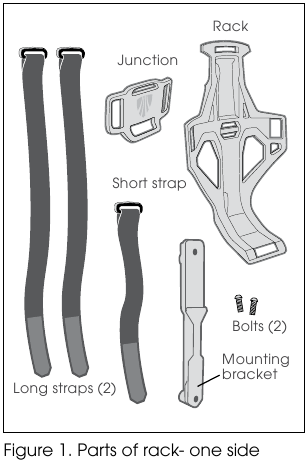

Partes del portaequipajes: un lado (Figura 1)

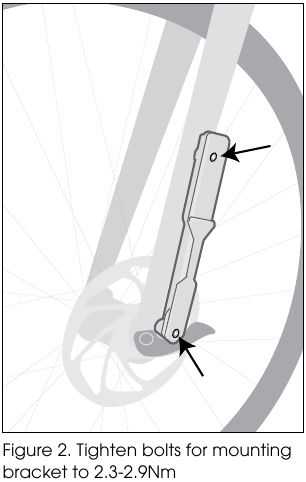

- Apriete los pernos del soporte de montaje a 2,3-2,9 Nm (Figura 2)
![Instalación - Paso 1]( "Trek - 720 - Instalación - Paso 1")

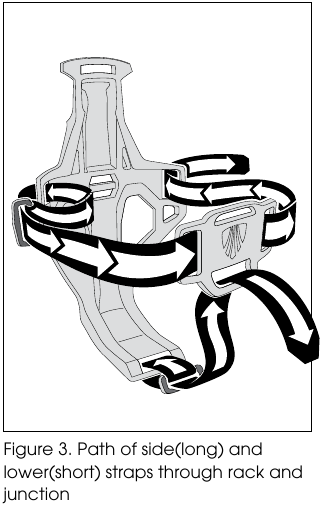

- Paso de las correas laterales (largas) e inferiores (cortas) a través del portaequipajes y la unión (Figura 3)
![Instalación - Paso 2]( "Trek - 720 - Instalación - Paso 2")

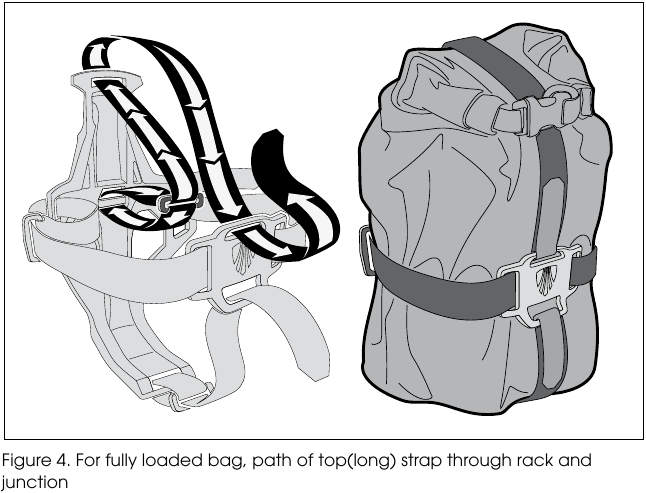

- Para una bolsa completamente cargada, paso de la correa superior (larga) a través del portaequipajes y la unión (Figura 4)
![Instalación - Paso 3]( "Trek - 720 - Instalación - Paso 3")

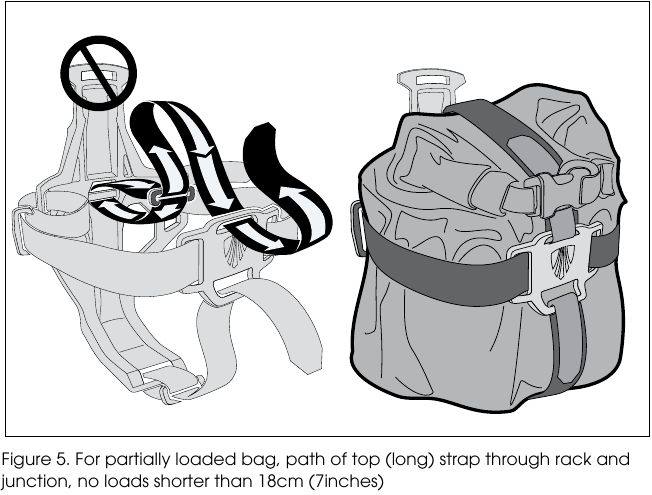

- Para una bolsa parcialmente cargada, paso de la correa superior (larga) a través del portaequipajes y la unión, sin cargas de menos de 18 cm (7 pulgadas) (Figura 5)
![Instalación - Paso 4]( "Trek - 720 - Instalación - Paso 4")

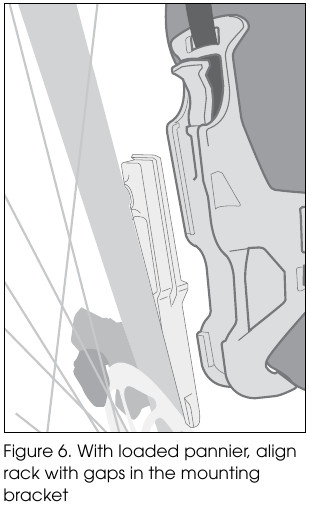

- Con la alforja cargada, alinee el portaequipajes con los huecos del soporte de montaje (Figura 6)
![Instalación - Paso 5]( "Trek - 720 - Instalación - Paso 5")

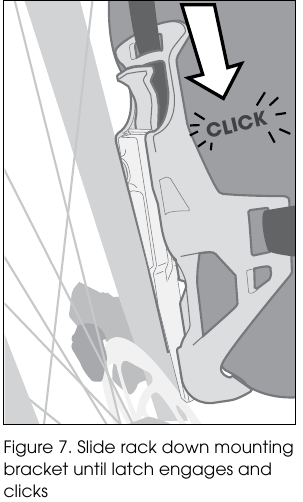

- Deslice el portaequipajes hacia abajo por el soporte de montaje hasta que el pestillo encaje y haga clic (Figura 7)
![Instalación - Paso 6]( "Trek - 720 - Instalación - Paso 6")

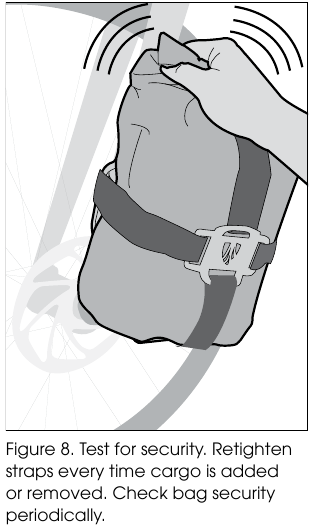

- Compruebe que esté seguro. Vuelva a apretar las correas cada vez que añada o quite carga. Compruebe periódicamente la seguridad de la bolsa. (Figura 8)
![Instalación - Paso 7]( "Trek - 720 - Instalación - Paso 7")

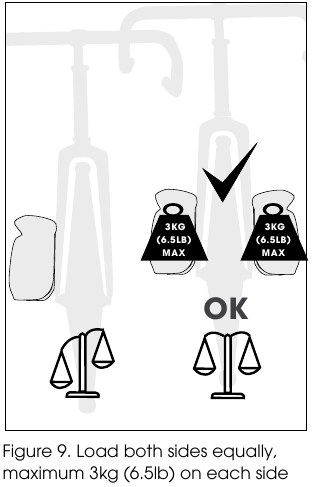

- Cargue ambos lados por igual, máximo 3 kg (6,5 lb) en cada lado (Figura 9)
![Instalación - Paso 8]( "Trek - 720 - Instalación - Paso 8")

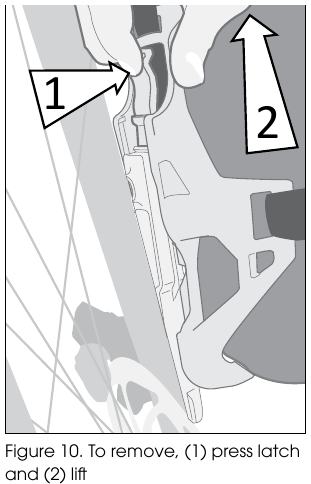

- Para quitarlo, (1) presione el pestillo y (2) levante (Figura 10)
![Instalación - Paso 9]( "Trek - 720 - Instalación - Paso 9")

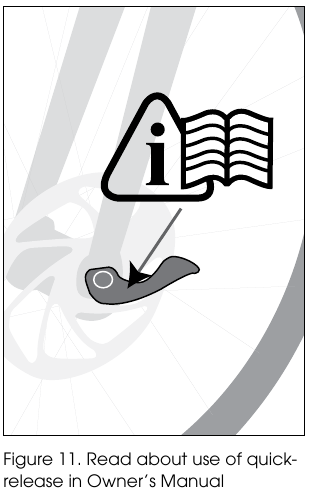

- Lea sobre el uso del cierre rápido en el Manual del propietario (Figura 11)
![Instalación - Paso 10]( "Trek - 720 - Instalación - Paso 10")
Fijar cualquier cosa a la parte delantera de su bicicleta (manillar, potencia o horquilla) afectará a la dirección. Una carga pesada puede hacer que girar el manillar sea lento, difícil o impredecible; y podría aumentar la distancia de frenado; lo que podría hacer que pierda el control y se estrelle. Para evitar problemas, asegúrese de que la carga sea segura:
- No coloque cargas en estas alforjas que pesen más de 6 kg (13 lb) en total.
- Equilibre la carga de lado a lado.
- Asegure la carga para que no se mueva.
- Asegúrese de que ninguna parte de la carga, incluidas las correas, pueda meterse en la rueda.
- Empaque sólo objetos compresibles.
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
