Manual de CAB UP
Unidad de control UP
La placa de control Up se puede utilizar para controlar 1 operador (que no supere los 1500 W) mediante comandos de entrada de bajo voltaje.
El panel de control funciona en modo "Mantener pulsado para ejecutar".
Los botones OPEN (ABRIR) y CLOSE (CERRAR) deben mantenerse pulsados durante todo el tiempo que requiera la maniobra.
No utilice comandos con contacto autorretenido.
Todos los controles deben colocarse cerca de la puerta.
La persona que opera la puerta debe estar en una posición en la que pueda ver la puerta y no correr peligro.
Equipe la línea con un fusible o un disyuntor dimensionado para soportar la absorción del motor.
ADVERTENCIAS GENERALES
- Las conexiones de los cables y la lógica de funcionamiento deben cumplir con las normas vigentes.
- Los cables con diferente tensión deben estar físicamente separados o adecuadamente aislados mediante un aislamiento adicional de al menos 1 mm.
- Los cables deben fijarse aún más cerca de los terminales.
- Compruebe todas las conexiones antes de encender la unidad.
DATOS TÉCNICOS
| Fuente de alimentación | 230 Vac 50/60 Hz |
| Salida del motor | 1 motor 230 Vac |
| Consumo máximo de energía | 1500W |
| Grado de protección internacional | IP20 |
| Temperatura de funcionamiento | -20°C/+50°C |

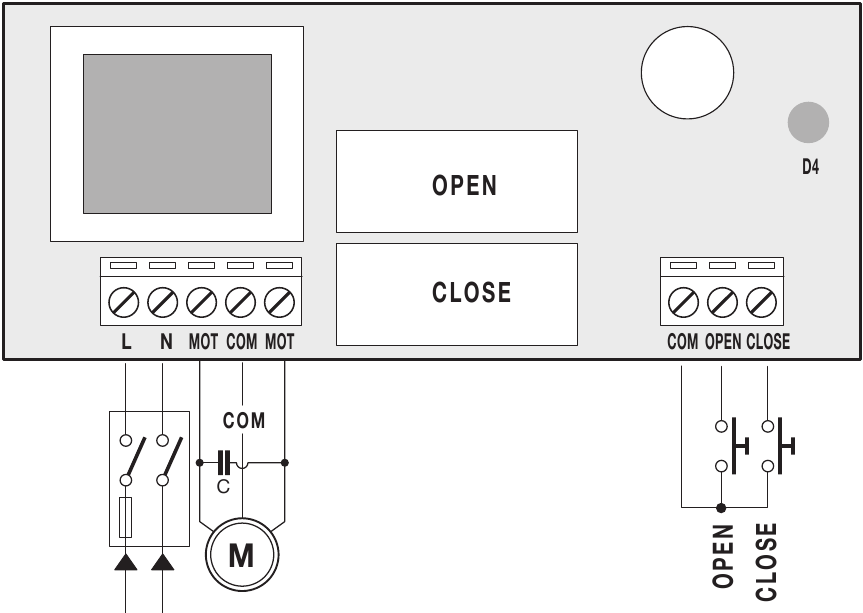

FUNCIONES DE ENTRADA/SALIDA
| Terminales | Función | Descripción |
| L-N | Power supply (Fuente de alimentación) | Entrada 230Vac 50/60Hz (L-Fase/N-Neutro) |
| MOT-COM-MOT | Motor | Entrada de motor (3-fase/4-Com/5-fase) |
| MOT-MOT | Capacitor (Condensador) | Condensador de entrada para el arranque del motor. No se utiliza en el caso de motores con condensador interno. |
| COM | COM | Entradas comunes (+12Vdc). |
| OPEN | OPEN (ABRIR) | Entrada OPEN (ABRIR) (Contacto N.A. – seguridad de bajo voltaje). |
| CLOSE | CLOSE (CERRAR) | Entrada CLOSE (CERRAR) (Contacto N.A. – seguridad de bajo voltaje) |
| D4 | LED | Led Power (Led de encendido). El Led está ON (ENCENDIDO) cuando el panel de control está encendido. |
CÓMO COMPROBAR LAS CONEXIONES
- Apague la alimentación.
- Libere manualmente la puerta y empújela aproximadamente hasta la mitad de la carrera. Vuelva a bloquear la puerta.
- Encienda la alimentación.
- Envíe un comando OPEN (ABRIR) utilizando la entrada OPEN (ABRIR).
- La puerta debe moverse en la fase de apertura. En caso negativo, con el motor parado, invierta los cables (3/5) del motor.
