Manual de Midea FS40-15FR

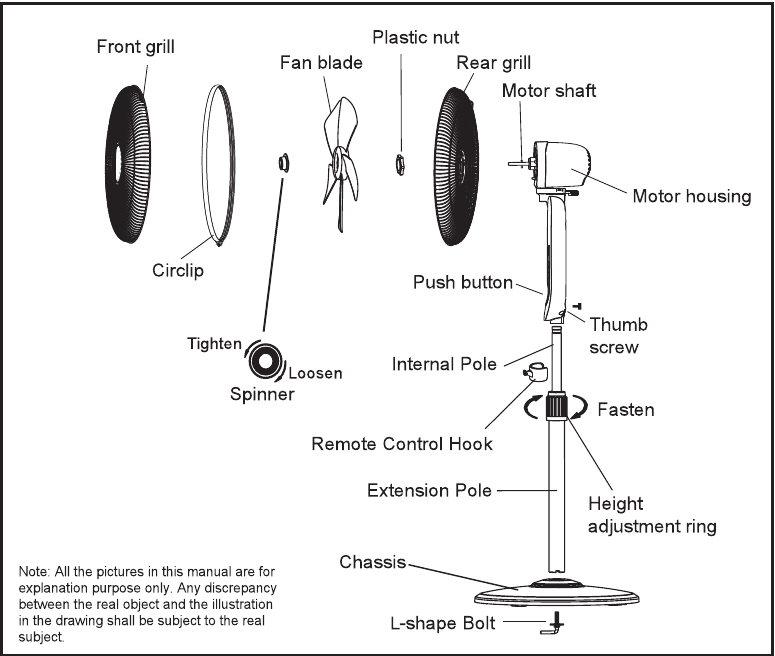

FIGURA DE LAS PIEZAS

MONTAJE DEL CHASIS Y LA UNIDAD DE COLUMNA

1. Desenrosque el perno en forma de 7 del poste de extensión. (Fig. 1)

2. Inserte el poste de extensión en el chasis y apriete el perno en forma de 7 (Fig.2)

3. Desde el poste de extensión, afloje el anillo de ajuste de altura y ajuste el poste interno a la altura deseada.
   ( Nota: Si no encuentra el poste interno, debe estar dentro del poste de extensión. Puede sacarlo del poste de extensión.) (Fig.3)

4. Para fijar la unidad de cabezal al poste interno, afloje el tornillo de mariposa en la parte inferior de la unidad de cabezal. Coloque la unidad de cabezal en el poste interno y apriete el tornillo de mariposa alineándolo con la ranura del poste interno. (Fig.4)


   El anillo de ajuste de altura debe estar completamente apretado antes de montar la sección del motor en el poste interno.
5. Uso del gancho del mando a distancia: coloque la cara recta del gancho hacia arriba, enganche el gancho al tubo interior junto con la abertura, el gancho se puede mover hacia arriba y hacia abajo a lo largo del tubo (Fig. 5).

   El gancho del mando a distancia puede conectarse al orificio para guardarlo cuando no se utilice. (Fig.6)


MONTAJE DE LA REJILLA Y LAS ASPAS DEL VENTILADOR

1. Desenrosque el spinner en el sentido de las agujas del reloj (o saque el spinner de la bolsa) y la tuerca de plástico en el sentido contrario a las agujas del reloj para retirarlos ambos. Fije la rejilla trasera al motor y, a continuación, apriete de nuevo la tuerca de plástico. (Fig. 7)

2. Inserte la aspa en el eje y asegúrese de que el pasador del eje del rotor encaja en la ranura de la aspa. Gire el spinner en sentido contrario a las agujas del reloj para apretar la aspa. (Fig.8)

3. Fije la rejilla delantera y la rejilla trasera con una pinza de circlip y, a continuación, apriete la pinza de circlip y bloquee el tornillo y la tuerca. (Fig.9)


INSTRUCCIONES DE FUNCIONAMIENTO

1. Mando a distancia (Fig.10)

   Fig.10
   1. INSTRUCCIONES DE LAS TECLAS
      1. "" TECLA DE ENCENDIDO/APAGADO
         La tecla "" sirve para encender el ventilador. El ventilador se iniciará con viento normal.
         Pulse la tecla "" si necesita apagar el ventilador.
      2. "" TECLA DE VELOCIDAD
         Cuando el ventilador esté en marcha, pulse esta tecla repetidamente, el ventilador funcionará con "0-1-2-3 (Apagado-Bajo-Medio-Alto)" de forma circulatoria.
      3. "" TECLA DE TEMPORIZADOR
         Cuando se pulsa esta tecla repetidamente o se mantiene pulsada, el tiempo que se establece para el suministro de aire aumenta paso a paso de cada 0,5 horas y suma hasta 7,5 horas en 15 pasos.
         Por ejemplo, si se requiere que el funcionamiento del ventilador se ajuste a 5,5 horas, esta tecla debe tocarse repetidamente para que las luces piloto de 0,5, 1 y 4 horas se iluminen juntas. Esto significa que el tiempo establecido es 0,5+ 1+ 4= 5,5 horas.
         El ajuste de tiempo indicado por la luz piloto disminuirá gradualmente en una unidad de 0,5 horas. No pulse la tecla TIMER cuando se requiera que el ventilador funcione de forma continua. En este momento, todas las luces piloto no se encienden.
      4. "" TECLA OSC
         Después de que el ventilador se haya puesto en marcha, pulse esta tecla para que el ventilador oscile y detenga la oscilación en la dirección deseada pulsándola de nuevo.
      5. "" TECLA DE MODO
         Pulse esta tecla para seleccionar el modo. La secuencia es normal, natural y sueño cuando esta tecla se toca repetidamente o continuamente. La luz puede indicar el estado del modo.
         Viento normal
         Pulse la tecla "mode" (modo) para seleccionar el viento normal, a continuación, pulse la tecla "speed" (velocidad) repetidamente para elegir 3 velocidades.
         Viento natural
         Pulse la tecla "mode" (modo) para seleccionar el viento natural, a continuación, pulse la tecla "speed" (velocidad) repetidamente para elegir 3 velocidades.
         Viento de sueño
         Pulse la tecla "mode" (modo) para seleccionar el viento de sueño, a continuación, pulse la tecla "speed" (velocidad) repetidamente para elegir 3 velocidades.
      6. "" TECLA DE SILENCIO
         En estado de no silencio, pulse el botón de silencio, el ventilador estará en estado de silencio y el icono de silencio se ilumina, mientras que los iconos indicadores de los otros tipos de viento y niveles de viento se apagan. En estado de silencio, pulse el botón de tipo de viento, los botones de volumen de ráfaga + y —, no habrá respuesta, mientras que otros botones podrían responder normalmente.
         Pulse de nuevo el botón de silencio para salir y el ventilador volverá al estado de funcionamiento anterior. El icono de silencio se apaga y 00 se muestra en la pantalla digital.

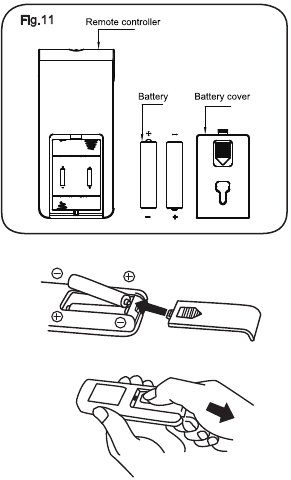

   2. PILAS (pilas no incluidas en el embalaje)
      1. Deslice la tapa del compartimento de las pilas.
      2. Inserte las pilas y asegúrese de que están colocadas como se muestra en la Fig. 10
      3. Vuelva a deslizar la tapa de la pila.
         NOTAS: Utilice pilas de manganeso o alcalinas de tamaño "AAA". No utilice pilas recargables.

   3. ADVERTENCIA DE LA BATERÍA COMO SE INDICA A CONTINUACIÓN
      1. "No arroje las pilas al fuego, las pilas pueden explotar o tener fugas."
      2. No mezcle pilas viejas y nuevas.
      3. No mezcle pilas alcalinas, estándar (de carbono-zinc) o recargables (de níquel-cadmio).
   4. FUNCIONAMIENTO DEL MANDO A DISTANCIA
      Apunte el mando a distancia al receptor del cuerpo del ventilador y pulse el botón deseado. El mando a distancia funcionará a distancias de hasta cinco metros aproximadamente y con un ángulo de 30 grados incluido entre la derecha y la izquierda desde el receptor. Las pilas deben retirarse del mando a distancia antes de desecharlo y deben eliminarse de forma segura.
   5. PROTECCIÓN CONTRA EL SOBRECALENTAMIENTO DEL MOTOR
      Los devanados del motor tienen un fusible térmico que se quema y el ventilador se apaga y la temperatura del motor ya no sube, de modo que las piezas de plástico del ventilador no se deforman hasta el punto de quemarse por el sobrecalentamiento si el motor se sobrecalienta por alguna razón inesperada.
2. Panel de control (Fig.12)

   Fig.12
   Estas teclas del panel de control pueden utilizarse de la misma forma que las del mando a distancia.
3. Ajuste de la inclinación
   Para ajustar el flujo de aire hacia arriba o hacia abajo, empuje ligeramente las rejillas en la dirección deseada.
4. Ajuste de altura
   La altura del ventilador puede ajustarse aflojando el anillo de ajuste de altura, subiendo o bajando cuidadosamente el ventilador y volviendo a apretar firmemente el anillo de ajuste de altura.

INSTRUCCIONES DE MANTENIMIENTO

El ventilador requiere poco mantenimiento. No intente arreglarlo usted mismo. Remítalo a personal de servicio cualificado si necesita servicio.

1. Antes de limpiar y montar, el ventilador debe estar desenchufado.
2. Para asegurar una circulación de aire adecuada al motor, mantenga las rejillas de ventilación en la parte trasera del motor libres de polvo. No desmonte el ventilador para quitar el polvo.
3. Por favor, limpie las partes exteriores con un paño suave empapado en un detergente suave.
4. No utilice ningún detergente abrasivo o disolventes para evitar rayar la superficie. No utilice ninguno de los siguientes productos como limpiador: gasolina, disolvente.
5. No permita que entre agua u otro líquido en la carcasa del motor o en las partes interiores.

LIMPIEZA

1. Asegúrese de desenchufar la fuente de alimentación eléctrica antes de limpiar.
2. Las piezas de plástico deben limpiarse con un paño suave humedecido con un jabón suave. Retire completamente la película de jabón con un paño seco.

GARANTÍA / SERVICIO

Si tiene alguna razón para quejarse, póngase en contacto con nuestro servicio de atención al cliente en:

Tel.: 06196-90 20 - 0

Fax.: 06196-90 20 -120

Email: service-meg@midea.com

PRECAUCIONES DE SEGURIDAD

LEA Y GUARDE ESTAS INSTRUCCIONES

Lea atentamente las normas para un funcionamiento seguro y las instrucciones.

1. Si el cable de alimentación está dañado, debe ser sustituido por el fabricante o su agente de servicio o una persona cualificada similar para evitar un peligro.
2. Para protegerse contra el riesgo de descargas eléctricas, no sumerja la unidad, el cable o el enchufe en agua u otro líquido.
3. Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimientos si se les ha dado la supervisión o instrucción necesaria sobre el uso del aparato de forma segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del usuario no deben ser realizados por niños sin supervisión.
4. Cuando el aparato no esté en uso y antes de limpiarlo, desenchúfelo de la toma de corriente.
5. Mantenga los aparatos eléctricos fuera del alcance de los niños o de las personas enfermas. No les permita utilizar los aparatos sin supervisión.
6. Cuando el ventilador esté montado, la protección de las aspas del rotor no deberá retirarse más
   • Antes de la limpieza, desenchufe el ventilador.
   • La protección del rotor no debe desmontarse/abrirse para limpiar las aspas del rotor.
   • Limpie la carcasa del ventilador y la protección de las aspas del rotor con un paño ligeramente húmedo.

NORMAS PARA UN FUNCIONAMIENTO SEGURO

1. Nunca introduzca los dedos, lápices o cualquier otro objeto a través de la rejilla cuando el ventilador esté en marcha.
2. Desconecte el ventilador cuando lo traslade de un lugar a otro.
3. Asegúrese de que el ventilador está sobre una superficie estable cuando esté en funcionamiento para evitar que vuelque.
4. NO utilice el ventilador en la ventana, la lluvia puede crear un peligro eléctrico.
5. Sólo para uso doméstico.
