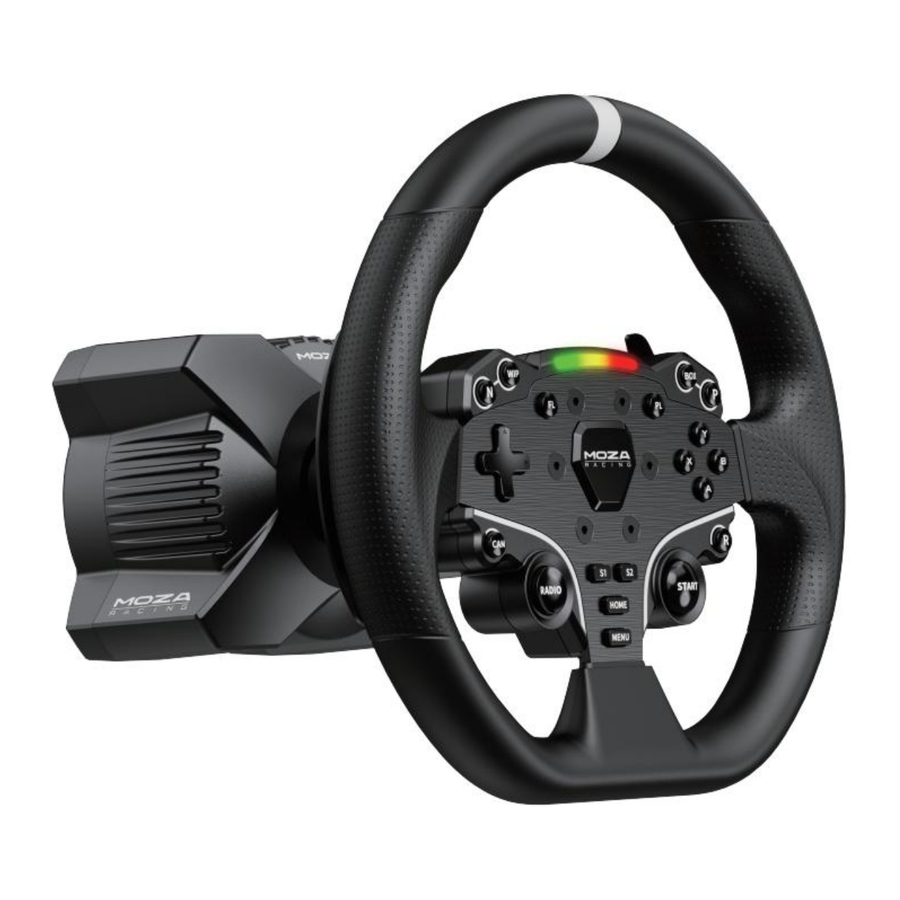

Manual de MOZA RACING R3

BASE DE VOLANTE R3

Lea atentamente las siguientes instrucciones antes del primer uso y conserve este manual de usuario para futuras consultas. Preste especial atención a las instrucciones de seguridad. Si tiene alguna pregunta o comentario sobre el dispositivo, visite nuestra página de atención al cliente: www.alza.cz/EN/kontakt.

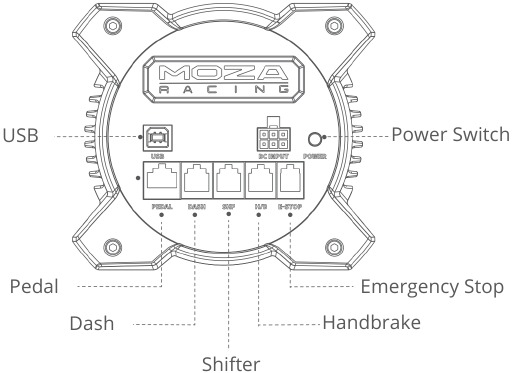

Puertos de conexión

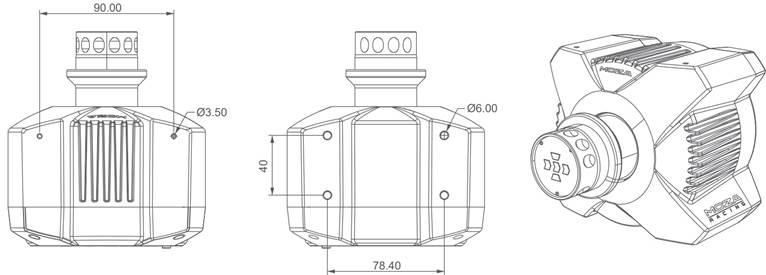

Dimensión

Guía de conexión

• Fije la base al soporte del equipo utilizando 2 o 4 orificios para tornillos en la parte inferior.
• Enchufe tanto la fuente de alimentación como el cable USB en sus correspondientes puertos situados en la parte trasera de la base R3. A continuación, conecte el cable USB a un puerto disponible de su PC.
• Pulse brevemente el botón de encendido situado en la parte posterior de la base R3 para encenderla.
• Descargue la última versión de Moza Pit House desde el centro de ayuda del sitio web de Moza Racing (www.mozaracing.com)
• Para obtener más información y vídeos de instrucciones, visite nuestro sitio web oficial.

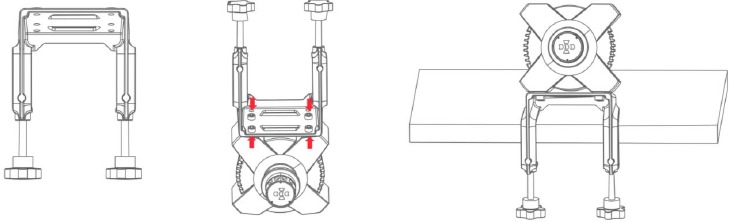

Guía de instalación de la abrazadera de escritorio

Fije la base a la abrazadera utilizando los 4 orificios de montaje situados en la parte inferior de la base. Apriete la abrazadera al escritorio de forma segura para evitar cualquier movimiento durante el uso.

Precauciones

• No exponga el equipo a líquidos y humedad para evitar incendios/descargas eléctricas.
• El dispositivo no es adecuado para niños menores de 6 años, ¡los pequeños accesorios pueden provocar asfixia!
• Los niños menores de 13 años deben estar acompañados por sus padres.
• No desmonte el equipo sin el permiso del fabricante, de lo contrario perderá la garantía.
• El equipo debe conectarse utilizando la fuente de alimentación suministrada de fábrica para evitar un peligro eléctrico.
• Utilice únicamente la alimentación de CA suministrada por una toma de corriente estándar para evitar daños en el producto.
• Si observa alguna anomalía, deje de utilizarlo inmediatamente y solicite asistencia a los funcionarios de MOZA o al centro autorizado correspondiente a su problema.

El uso de este producto se limita a actividades relacionadas con la conducción simulada, por favor, reconozca la diferencia entre los juegos simulados y la realidad para garantizar una conducción segura.

Guía de uso de la aplicación móvil

• Descargue la aplicación MOZA Racing de la App Store y ábrala. Toque en "Connect to the device" (Conectar al dispositivo) para empezar a buscar el código SN de su dispositivo.
• Una vez que haya encontrado su dispositivo basándose en el código SN, haga clic en "Connect" (Conectar).
• Haga clic en "Enter the car" (Entrar en el coche) para acceder a la página de ajustes.
• En la página de configuración, puede configurar y ajustar los parámetros tanto de la base como del volante.

Volante ES Lite

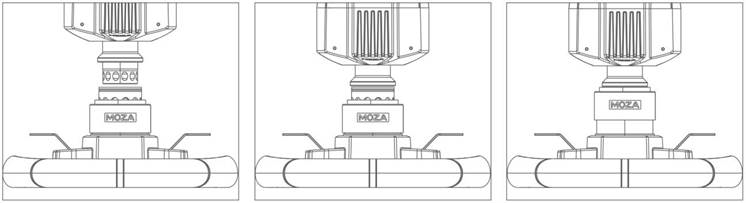

Guía de liberación rápida

• Alinee los 6 rodamientos de bolas en el QR del volante con las 6 muescas en el soporte QR de la base.
• Presione la liberación rápida en el soporte de la base manteniendo los rodamientos y las muescas alineados.
• La liberación rápida se bloqueará automáticamente en su lugar, si no lo hace, retírela, vuelva a comprobar la alineación e inténtelo de nuevo.
• Para quitar el volante, apriete la parte negra de liberación rápida con el logotipo de MOZA hacia el volante con ambas manos y tire del volante a

Configuración del volante

El volante ES Lite se puede configurar fácil y rápidamente en el software MOZA Pit House.

Pedales de carreras SR-P Lite

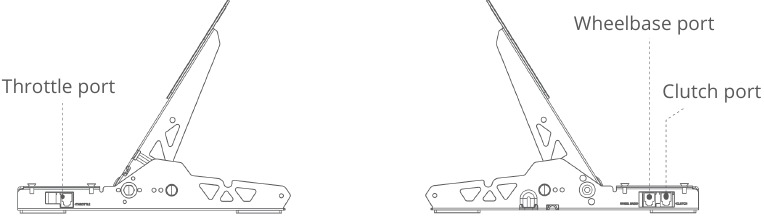

Guía de instalación de los pedales

• Monte el pedal en el reposapiés y alinéelo con los orificios de montaje. Fije los tornillos M4×10 al reposapiés utilizando una llave hexagonal de 2,5 mm. Para garantizar la estabilidad durante el uso, se recomienda instalar correctamente los cuatro tornillos de cada pedal.
• Enchufe el cable del pedal en el puerto de conexión correspondiente. Puede utilizar el clip para cables debajo de la base del pedal para mantener el cableado ordenado.
• Conecte un extremo del cable RJ45 al puerto Wheel Base del pedal y el otro extremo al puerto Pedal de la base del volante.
• El estado de funcionamiento del pedal se puede ver en el software MOZA Pit House. (Si la unidad aparece atenuada o no responde al presionarla, desenchufe la base, cierre MOZA Pit House, vuelva a conectar la base y vuelva a abrir MOZA Pit House).
• Además de recalibrar el pedal, puede ajustar el punto de inicio, el punto final y la distancia de recorrido del pedal para que se adapten a sus preferencias dentro de MOZA Pit House.


Instrucciones para ajustar el espaciado de los pedales

Mueva el pedal hacia la izquierda o hacia la derecha para alinear los orificios de montaje con la base. Una vez alineados, apriete los tornillos. Repita el mismo proceso para los pedales del acelerador, el freno y el embrague.

Instrucciones para ajustar la altura de la placa del pedal

Utilice una llave hexagonal de 2,5 mm para girar los tornillos de la parte delantera de la placa del pedal en sentido contrario a las agujas del reloj, y una llave fija de 7 mm para quitar las tuercas de la parte posterior. Ajuste la altura de la placa moviéndola hacia arriba o hacia abajo hasta la posición deseada. A continuación, apriete bien las tuercas y los tornillos para fijar la placa en su sitio. Repita el mismo proceso para los pedales del acelerador, el freno y el embrague.

Especificaciones técnicas de la base del volante

Frequency Range: 2402MHz - 2480 MHz

Bluetooth version: V5
