Manual de Pylontech US2000, US3000, US5000

Notas de seguridad importantes

(Léase antes de continuar)
Antes de conectar cualquier equipo:

• Solo se debe cargar una batería a la vez; aíslela de cualquier otra batería.
• No conecte cables de CC cortos (naranja y negro), cables de comunicación del inversor, cables de conexión ni cables de CC largos durante este proceso.
• Utilice una configuración de banco limpia con solo la fuente de alimentación de banco y la batería Pylontech.
• Consulte el manual del fabricante para obtener instrucciones de funcionamiento detalladas.

Equipo necesario

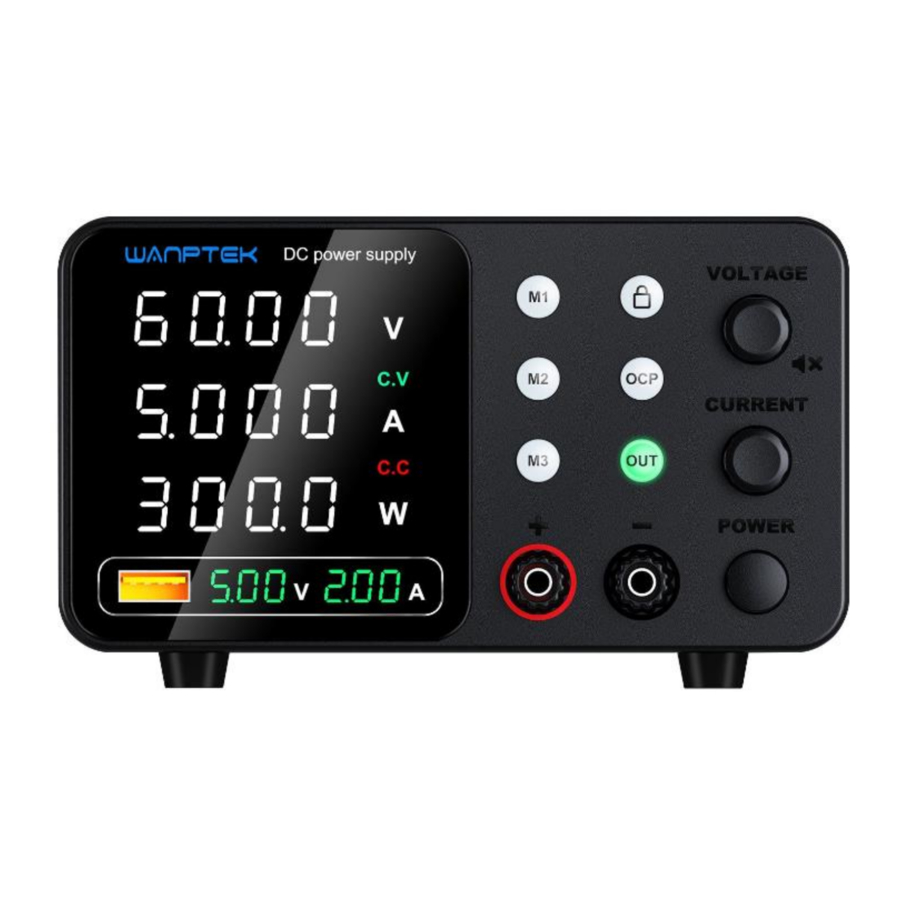

• Fuente de alimentación de banco (capaz de configurar un voltaje constante de 52,5 V y control de corriente)
• Cables de carga con conectores seguros
• Batería Pylontech US2000/US3000/US5000
• Opcional: kit de diagnóstico USB o WiFi de www.servtec.co.uk

Procedimiento de carga paso a paso

1. Configure la fuente de alimentación (antes de conectar la batería)
   • Ajuste el voltaje de salida a 52,5 V.
   • Ajuste el límite de corriente inicial a 5 A.
   • Asegúrese de que la salida esté apagada (o desconectada físicamente) hasta que esté lista.
2. Prepare la batería
   • Coloque la batería en un área segura y bien ventilada.
   • Asegúrese de que el interruptor basculante (interruptor de alimentación principal) de la batería esté encendido (ON).
   • No pulse el botón rojo SW; la batería se activará automáticamente cuando se aplique el voltaje de CC.
3. Conecte y comience la carga: fase 1
   • Encienda (on) la salida de la fuente de alimentación (o conecte los cables).
   • Conecte la salida de la fuente de alimentación de banco a los terminales de CC de la batería.
   • La batería se activará automáticamente y comenzará a cargarse. Los LED de SOC comenzarán a parpadear para mostrar que está recibiendo una carga.
   • Cargue a 52,5 V/5 A hasta que la corriente caiga a 0 A
4. Pausa y reposo
   • Apague (off) la salida de la fuente de alimentación.
   • Espere 2 horas para que los voltajes de las celdas internas se asienten y se igualen.
   • Opcional: utilice nuestro kit de diagnóstico USB o WiFi para verificar los voltajes de las celdas individuales y los datos de estado durante este período.
5. Fase 2
   • Vuelva a conectar o habilite la fuente de alimentación.
   • Ajuste el límite de corriente a 2 A, mantenga el voltaje a 52,5 V.
   • Cargue hasta que la corriente caiga a 0 A.
   • Espere 1 hora para que los voltajes de las celdas internas se asienten y se igualen.
6. Relleno final: fase 3 y equilibrio pasivo.
   • Repita el proceso una vez más:
     • Ajuste la corriente a 0,5 A, mantenga el voltaje a 52,5 V.
     • Cargue hasta que la corriente se estabilice cerca de cero (normalmente <50–80 mA).
     • Esto permite que el circuito de equilibrio pasivo interno iguale cualquier diferencia final de las celdas.
     • Cuando los LED se apaguen, la batería debería estar al 100 % de SOC, o muy cerca. Puede conectar la batería a su inversor para verificar el SOC o utilizar cables de diagnóstico y software de visualización de la batería.

Supervisión y diagnóstico

• Puede supervisar:
  • Voltajes de las celdas
  • Recuento de ciclos
  • Datos de estado de la batería
  • Temperatura
  • Límites de carga/descarga

Simplemente utilice uno de nuestros kits de diagnóstico USB o WiFi, disponibles en: www.servtec.co.uk

Resumen de las mejores prácticas

Referencias

• Servtec – Diagnostic Cables & Repairs for Pylontech Batteries – SERVTEC Battery Accessories & Diagnostic Kits
• Servtec – Diagnostic Cables & Repairs for Pylontech Batteries – SERVTEC Battery Accessories & Diagnostic Kits

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de Pylontech US2000, US3000, US5000
