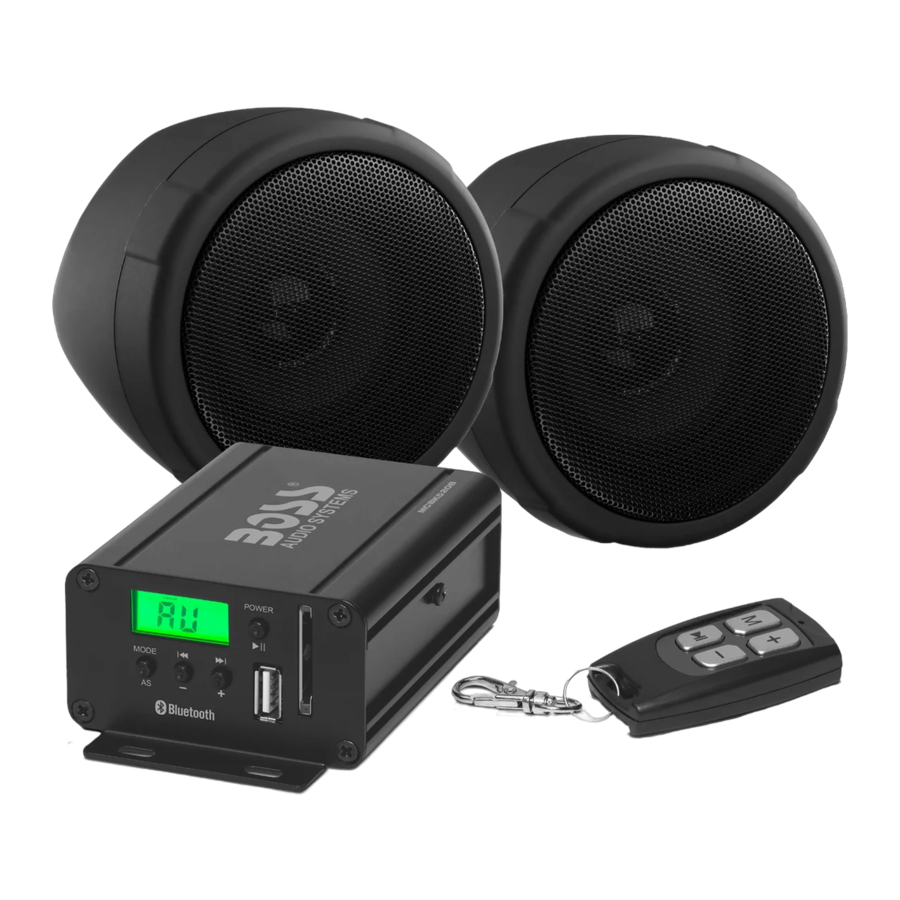

Manual de Boss Audio Systems MCBK520B

Características

• Altavoces resistentes a la intemperie
• Sintonizador de FM
• Función de encendido automático y reproducción automática USB/SD*
• Puerto USB: admite unidades flash de hasta 32 GB*
• Puerto SD: admite tarjetas de hasta 32 GB
• Mando a distancia
• Entrada AUX de 3,5 mm
• Transmisión de audio por Bluetooth

* El sistema se enciende automáticamente y reproduce música cuando se inserta un dispositivo USB/SD en el puerto USB/SD en el modo OFF del sistema.
* El puerto USB no admite la carga

Contenido

Amplificador 1 unidad
Altavoces de alto rendimiento y resistentes a la intemperie 2 unidades
Tornillos de montaje del amplificador 4 unidades
Herrajes de montaje 2 unidades
Arandelas de montaje de goma 4 unidades
Herrajes de montaje del amplificador 8 unidades
Fusible 1 unidad
Mando a distancia 1 unidad
Pila del mando a distancia 1 unidad
Manual de usuario 1 unidad

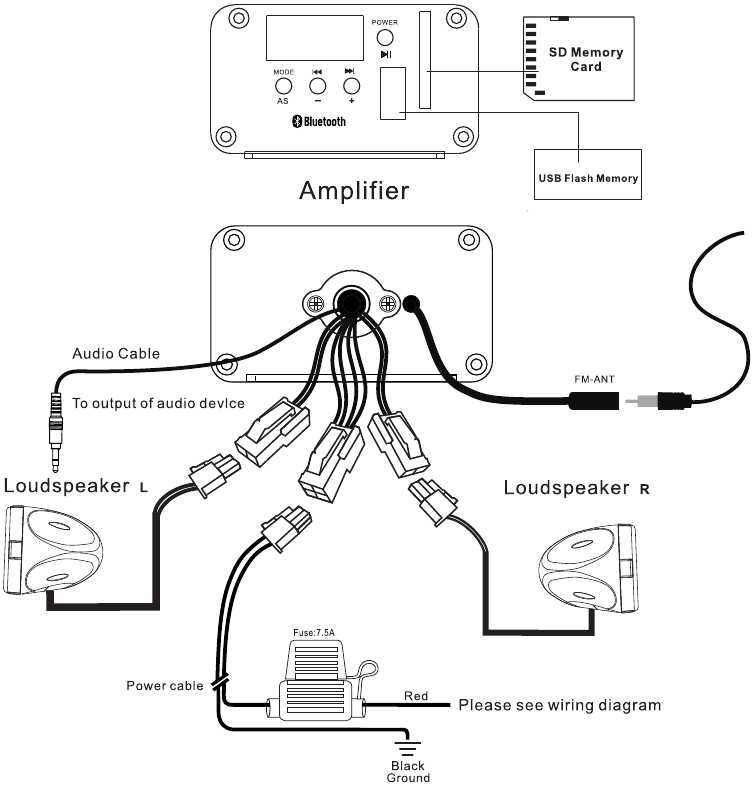

Diagrama de conexión

Montaje del amplificador y los altavoces

Recordatorio de instalación
Los componentes y el cableado no deben instalarse alrededor de ninguna pieza móvil, manténgalos alejados de las piezas de encendido, los conductos de combustible o cualquier escape caliente.
Los altavoces no deben instalarse donde puedan inhibir las características de seguridad del vehículo (es decir, luces, bocinas, palancas de freno, etc...)

Instrucciones de funcionamiento

Primera vez que se utiliza el sistema

Conecte los conectores de los altavoces y el conector FM-ANT a los conectores del amplificador según el diagrama de conexión.
Conecte el cable de alimentación a la fuente de alimentación de 12 V CC.*
*Nota: el sistema recordará y entrará directamente en el último modo de funcionamiento.

Encender/Apagar el sistema

Si pulsa el botón POWER (ENCENDIDO) en el panel frontal durante más de 2 segundos, el sistema se encenderá y estará listo para funcionar*
Si pulsa el botón POWER (ENCENDIDO) de nuevo durante más de 2 segundos, el sistema se apagará.
*Nota: el sistema memorizará y recordará el último estado del modo de funcionamiento (radio FM/BT/USB/SD/AUX)

Apagado automático para ahorrar energía

En los modos USB/SD/AUX/BT, el sistema se apagará automáticamente para ahorrar energía si no hay entrada de señal durante más de 10 minutos.
Por ejemplo, el sistema se apagará automáticamente si no hay señal AUX, BT no está conectado o BT está conectado pero no hay transferencia de señal de audio, o USB/SD está en pausa durante más de 10 minutos.

Seleccionar un modo de funcionamiento

Si pulsa el botón MODE (MODO) en el panel frontal, puede cambiar el modo de uno a otro (radio FM/BT/USB/SD/AUX) y seleccionar uno de los modos que desee.
Nota: los modos USB y SD solo están activos cuando un dispositivo está conectado al puerto USB/ranura SD.

Control de volumen

Si pulsa el botón + o — durante más de 2 segundos en todos los modos, el sistema estará listo para el control de volumen con un rango de 0 a 30 que se mostrará en la pantalla. Ajústelo a la configuración deseada sin distorsión de audio.

Nota: la palabra VOL se mostrará en la pantalla LCD durante el ajuste del volumen.

Función de reproducción automática USB/SD MP3/WMA
El sistema reproducirá canciones en formato Mp3/WMA automáticamente cuando se inserte una memoria flash USB/tarjeta SD en el puerto USD/ranura SD en el panel frontal en cualquier estado, incluido el modo OFF del sistema.

1. Si pulsa el botón para seleccionar la canción anterior o la siguiente.

2. Si pulsa el botón se pausará la reproducción de música y se desactivará si se pulsa de nuevo.

3. En el modo USB/SD, si pulsa el botón MODE (MODO) durante más de 2 segundos, entrará en EQ. A continuación, si pulsa MODE (MODO) brevemente, puede seleccionar E1(FLAT)-E2(CLASSIC)-E3(POP M)-E4(ROCK M)-EOF(EQ OFF)


Funcionamiento de la radio FM

1. Pulse el botón MODE (MODO) en el panel frontal para seleccionar el modo de radio FM.
2. En el modo FM, si pulsa el botón MODE/AS (MODO/AS) durante más de 2 segundos, entrará en el modo de escaneo automático y almacenamiento automático de FM.
   El sistema escaneará automáticamente la emisora de radio FM y, a continuación, la almacenará una por una hasta que se completen 20.
   Después del almacenamiento, pulse para seleccionar POI, P02...hasta la emisora que le guste

3. En el modo FM, si pulsa el botón POWER (ENCENDIDO), se silenciará la salida del sistema y se liberará si pulsa el botón POWER (ENCENDIDO) de nuevo.


Funcionamiento del modo AUX

1. Pulse el botón MODE (MODO) para seleccionar el funcionamiento del modo AUX.
2. Reproduzca música en el dispositivo de audio conectado a la clavija de entrada de 3,5 mm del sistema.
3. Ajuste el botón +1- para el control de volumen.
4. En el modo AUX, si pulsa el botón POWER (ENCENDIDO), se silenciará la salida del sistema y se liberará si pulsa el botón de nuevo.


Bluetooth

Emparejamiento de un dispositivo Bluetooth con el sistema
Pulse el botón MODE (MODO) en el sistema y seleccione el modo BT, la pantalla LCD mostrará bt como se indica a continuación. Si bt en la pantalla parpadea, significa que el sistema está listo para ser emparejado.
Para emparejar y conectar, busque Boss Audio MCBK520B en su dispositivo móvil
El sistema deja de parpadear después de un emparejamiento exitoso.

Nota: para que la tecnología Bluetooth funcione correctamente, los dos dispositivos deben estar cerca; se recomienda que no estén a más de 7,6 metros de distancia. Asegúrese de que está cerca de su dispositivo Bluetooth cuando intente emparejarlo con él.

Reproducir música a través de los controles del sistema en el modo BT
Active el reproductor de música en su dispositivo Bluetooth emparejado; si pulsa los botones del sistema, puede controlar la reproducción/pausa/última canción/siguiente canción del dispositivo emparejado en el modo conectado BT.

Desemparejar un dispositivo Bluetooth manualmente en el sistema
Una vez que los dispositivos Bluetooth están emparejados, las conexiones continuarán hasta que se interrumpan manualmente. En el modo conectado BT, si pulsa el botón MODE (MODO) durante más de 2 segundos, la pantalla LCD mostrará PA, lo que significa que el sistema y el dispositivo Bluetooth están desemparejados manualmente.

Mando a distancia

El mando a distancia puede sustituir a los 4 mismos botones de la unidad principal
Diagrama de funciones del mando a distancia

Nota: Distancia del mando a distancia: 8-10 metros (zona abierta)

Pantalla LCD

Especificaciones

BOSS AudioSystems
3451 Lunar Court
Oxnard, CA93030
www.bossaudio.com
1 805.322.8794
Soporte técnico: www.bossaudio.com/support/technical-support
