Manual de SCT Livewire TS+

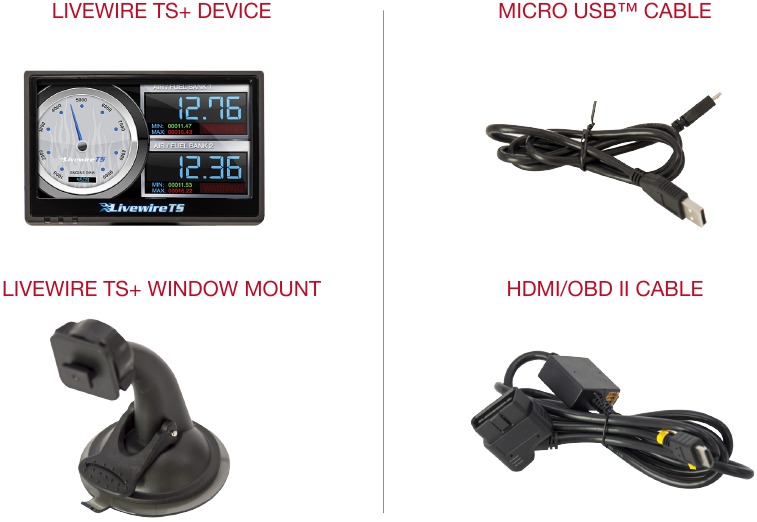

LISTA DE VERIFICACIÓN DE PIEZAS+

HERRAMIENTAS NECESARIAS:

• Extractor de fusibles
• Comprobador de voltaje
• Cargador de batería
• Alicates

LISTA DE VERIFICACIÓN PREVIA A LA INSTALACIÓN

✓ HORARIO DE ATENCIÓN
El soporte técnico está disponible de lunes a viernes entre las 9 a. m. y las 6 p. m., hora del este, y se puede contactar por teléfono al (407) 774-2447 o mediante el chat en vivo en www.sctflash.com. Si necesita ponerse en contacto con el soporte técnico, asegúrese de tener su dispositivo con usted antes de iniciar el contacto.

✓ ACCESO A INTERNET
En el improbable caso de que necesite soporte técnico,
es posible que se requiera acceso a Internet para solucionar problemas. Es posible que nuestro equipo de soporte técnico también necesite conectarse de forma remota a su ordenador para solucionar cualquier problema que pueda tener.

✓ DEJE TIEMPO PARA LA CONFIGURACIÓN INICIAL
Asegúrese de tener al menos una hora para completar el proceso inicial de configuración, actualización e instalación.

✓ LEA EL MANUAL DEL USUARIO DE LIVEWIRE TS+
SCT recomienda encarecidamente que se tome un momento para leer el Manual del usuario de Livewire TS+ que se encuentra en nuestro sitio web antes de la instalación inicial. Hay mucha información útil y detallada dentro del manual que no se cubrirá en esta Guía de inicio rápido.

Este dispositivo no es legal para la venta o el uso en California en vehículos con control de contaminación.

INFORMACIÓN IMPORTANTE EN EL DISPOSITIVO

En el menú principal, seleccione Device Info (Información del dispositivo).

Dentro de Device Info (Información del dispositivo), encontrará:

NÚMERO DE SERIE:
Necesario para que los distribuidores creen ajustes personalizados para su vehículo y dispositivo.

VERSIÓN DE FIRMWARE:
Esta es esencialmente el sistema operativo de su dispositivo.

REVISIÓN DEL AJUSTE:
El número de versión de sus ajustes preinstalados.

DESBLOQUEOS RESTANTES:
Número de desbloqueos restantes. Se utiliza un desbloqueo cuando el vehículo ajustado se devuelve a su estado original y se programa un vehículo diferente.

ESTADO DE ASOCIACIÓN:
No asociado = Desbloqueado y listo para el emparejamiento del vehículo.
Asociado = Bloqueado a un vehículo.

VBATT:
La cantidad de voltaje que se ejecuta a través del dispositivo desde la batería de su vehículo. Como regla general, se necesitan 12,75 voltios o más para flashear un ajuste en un vehículo.

ACTUALIZACIÓN DE SU DISPOSITIVO LIVEWIRE TS+

INSTALACIÓN DEL SOFTWARE DE ACTUALIZACIÓN

NOTA: Asegúrese de que el Livewire esté desenchufado de su ordenador antes de comenzar este proceso.

1. Vaya a www.sctflash.com

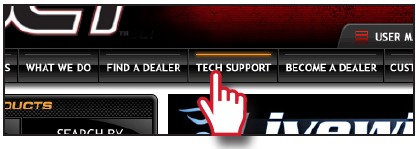

2. Haga clic en la pestaña "Tech Support" (Soporte técnico) en la parte superior de la página.
3. Haga clic en la imagen de Livewire TS+ (Número de pieza 5015P/5416P).
4. Haga clic en el botón "Download Now" (Descargar ahora) a la izquierda de la lista que dice "Software de actualización del dispositivo programador y monitor de rendimiento Ford Livewire TS+".
5. Espere a que se descargue ese programa, luego haga doble clic y "Run" (Ejecutar) el archivo SCTDeviceUpdater.exe si no se abre automáticamente.
6. Siga las instrucciones en pantalla del SCT Device Update Software Installer (Instalador del software de actualización de dispositivos SCT) hasta que le permita hacer clic en "Finish" (Finalizar).
7. Siga las instrucciones en pantalla del SCTDrivers Installer (Instalador de controladores SCT) hasta que le permita hacer clic en "Finish" (Finalizar).
8. Su software de actualización de dispositivos SCT y sus controladores ahora están completamente instalados y listos para usar.

ACTUALIZACIÓN DE SU DISPOSITIVO LIVEWIRE TS+

1. Conecte su dispositivo Livewire TS+ a su PC basado en Windows™ utilizando el cable Micro USB™ proporcionado. Desafortunadamente, no ofrecemos soporte para ordenadores Apple en este momento.

2. Haga doble clic y abra el SCT Device Update Software (Software de actualización de dispositivos SCT).
3. Haga clic en "Automatically Check for Updates" (Buscar actualizaciones automáticamente).
4. Confirme la actualización presionando el botón "Update" (Actualizar). La actualización comenzará ahora.
5. Deje que el actualizador se ejecute hasta que diga "Your device is now up to date!" ("¡Su dispositivo ahora está actualizado!").
6. ¡Ahora puede desenchufar su dispositivo de su ordenador y cargar un ajuste en su vehículo!

LECTURA DEL VIN DEL VEHÍCULO Y DE LA ESTRATEGIA/NÚMEROS DE PIEZA DEL SO

En el menú principal, seleccione Vehicle Info (Información del vehículo).

Se le pedirá que encienda la llave. El VIN y, si es un vehículo/dispositivo Ford, le dará la estrategia. Si usa un vehículo/dispositivo GM, le dará los números de pieza del SO.

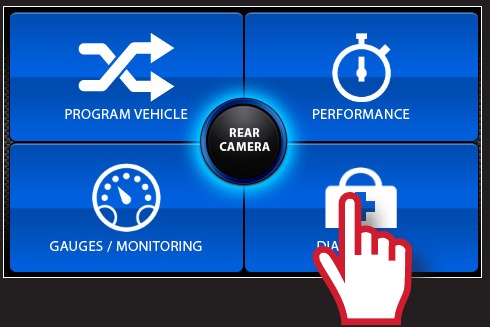

COMPROBACIÓN/ELIMINACIÓN DE CÓDIGOS DE PROBLEMAS DEL VEHÍCULO

En el menú principal, seleccione Vehicle (Vehículo) Diagnostics (Diagnóstico).

Dentro de este menú, se le dará la opción de leer o borrar los códigos DTC. Haga su selección y siga las indicaciones en pantalla.

PROGRAMACIÓN DEL VEHÍCULO

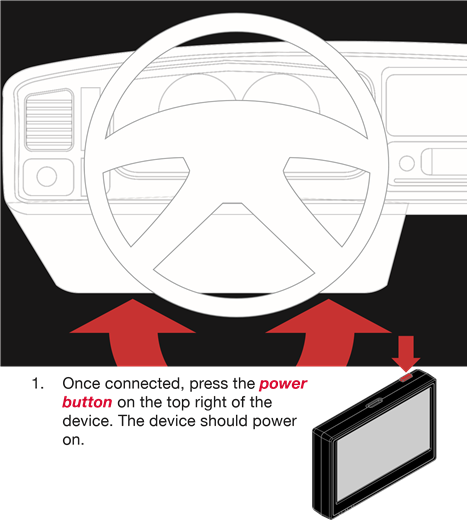

ENCENDIDO DEL LIVEWIRE TS+

Para encender su dispositivo, usando el cable HDMI a OBDII proporcionado, conéctelo al puerto OBDII del vehículo. El puerto OBDII se encuentra más comúnmente a 24" de la columna de dirección debajo del tablero del lado del conductor.

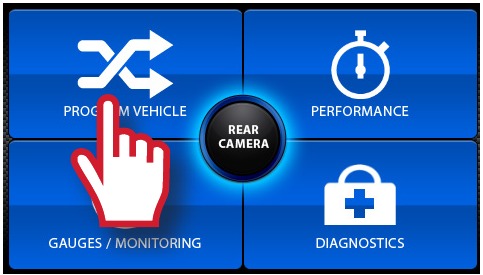

COMIENZO DE LA PROGRAMACIÓN

1. Desde el Menú principal, selecciona Program Vehicle (Programar vehículo).

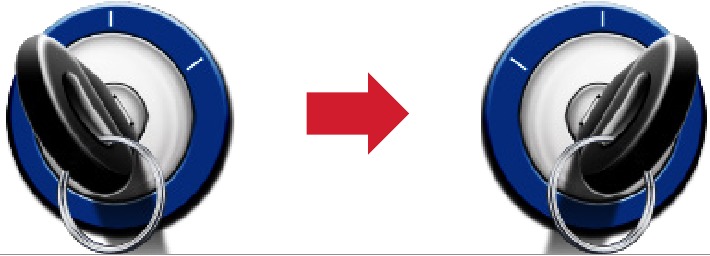

2. En este punto, la llave debe estar en el encendido, pero en la posición OFF (apagado) hasta que se te indique que gires la llave a la posición ON (encendido).

   Dentro de Program Vehicle (Programar vehículo), hay de 2 a 3 selecciones dependiendo del estado del vehículo.
   • Pre-Loaded Tune Files (Archivos de ajuste pre-cargados) = Ajustes SCT pre-cargados para usar solo en vehículos estándar.
   • Custom Tune (Ajuste personalizado) = Archivos de distribuidor de ajuste personalizado, si hay alguno en el dispositivo.
   • Return to Stock (Volver a la configuración de fábrica) = Restaura el archivo original de fábrica al vehículo.

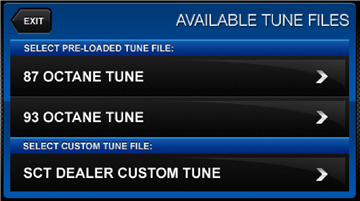

USO DE ARCHIVOS DE AJUSTE PRE-CARGADOS

Una vez que sigas la primera indicación "Key On" (Girar la llave a la posición de encendido), el dispositivo te mostrará una selección de vehículos y tamaños de motor. Selecciona el tuyo aquí. Esto te llevará a Adjustable Options (Opciones ajustables) donde podrás ajustar a diferentes niveles de rendimiento, características del vehículo y opciones que incluyen, entre otras, limitadores de velocidad, relación de ejes y tamaño de neumáticos. (Las Adjustable Options [Opciones ajustables] son específicas del vehículo. Para obtener más información sobre Adjustable Options [Opciones ajustables], consulta la sección Adjustable Options Explained [Explicación de las opciones ajustables] de esta guía).

USO DE AJUSTES PERSONALIZADOS

Para instalar Custom Tunes (Ajustes personalizados), selecciona Program Vehicle (Programar vehículo) y desplázate hacia abajo hasta la sección Custom Tunes (Ajustes personalizados). Si tu dispositivo contiene algún ajuste personalizado para tu vehículo, aquí es donde se mostrará. Una vez que hayas encontrado el ajuste deseado, selecciónalo presionándolo y sigue las instrucciones en pantalla para cargar el ajuste en tu vehículo.

NOTA: Los Custom Tunes (Ajustes personalizados) son creados por la red de distribuidores de Custom Tuning (Ajuste personalizado) de SCT y cualquier pregunta relacionada con ellos debe dirigirse al distribuidor de ajuste.

VOLVER A LA CONFIGURACIÓN DE FÁBRICA

Con los dispositivos SCT, tu archivo de fábrica se almacena durante la programación inicial. El archivo de fábrica permanece en el programador hasta que se devuelve a la configuración de fábrica. Desde Program Vehicle (Programar vehículo), selecciona Return to Stock (Volver a la configuración de fábrica) y sigue las instrucciones en pantalla para avanzar en el proceso de programación.

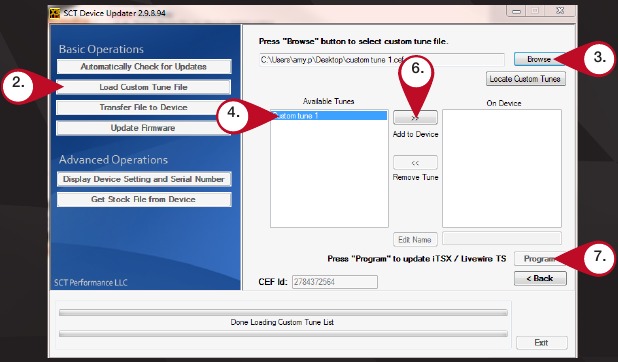

CARGA DE AJUSTES PERSONALIZADOS

Descarga e instala el software y los controladores SCT Device Updater desde: http://sctflash.com/software/SCTDeviceUpdater.exe

1. Desde tu correo electrónico, guarda tus ajustes personalizados (archivos .cef) en el escritorio de tu ordenador.
2. Abre el software SCT Device Updater y haz clic en el botón Load Custom Tune File (Cargar archivo de ajuste personalizado).
3. Haz clic en Browse (Examinar) y localiza tus ajustes personalizados en tu escritorio. Alternativamente, haz clic en Locate Custom Tunes (Localizar ajustes personalizados).
4. Selecciona el ajuste que deseas cargar.
5. El ajuste que seleccionaste debe moverse a la sección Available Tunes (Ajustes disponibles).
6. Selecciona el ajuste listado en la sección Available Tunes (Ajustes disponibles), luego haz clic en el botón >> para mover el ajuste seleccionado a la sección On Device (En el dispositivo).
   NOTA: Para editar el nombre del archivo tal como aparece en tu dispositivo, debes seleccionar el archivo mientras está en la sección On Device (En el dispositivo), escribir el nombre deseado en el cuadro de abajo y hacer clic en Save (Guardar).
7. Una vez que hayas colocado todos los ajustes que te gustaría programar en la sección On Device (En el dispositivo) y estén nombrados a tu gusto, simplemente haz clic en Program (Programar), y el Device Updater cargará los ajustes en tu dispositivo.

REGISTRO DE DATOS EN EL DISPOSITIVO

1. Conecta el Livewire TS+ al puerto OBDII.

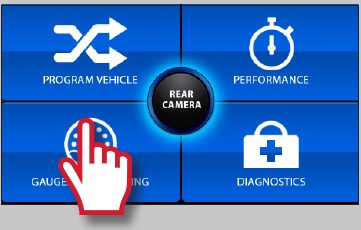

2. Desde el Menú principal, selecciona Gauges/Datalog (Medidores/Registro de datos) en el Livewire TS+.

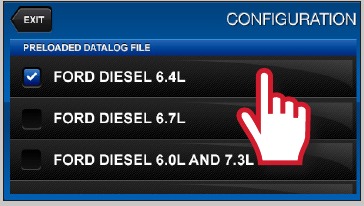

3. En la configuración inicial, deberás ir al icono de Configuration (Configuración) en la parte inferior izquierda y seleccionar tu vehículo de una lista de archivos de registro de datos. En el futuro, puedes continuar sin pasar por la selección del vehículo.

   NOTA: Si no puedes mostrar un valor específico de los archivos de configuración pre-cargados, puedes descargar el software livelink de forma gratuita desde el sitio web de SCT

4. Una vez que selecciones tu vehículo, se mostrarán los medidores predeterminados y ahora puedes controlar estos medidores.

5. Los elementos que se están monitoreando se pueden ajustar tocando dos veces el elemento que te gustaría cambiar. Dentro de este menú, puedes cambiar el elemento que estás monitoreando y las unidades en las que se mostrará.
6. Para iniciar o detener el registro de datos, toca la pantalla una vez para que aparezcan las opciones y selecciona el icono superior izquierdo que dice REC (REC).
7. Mientras monitoreas, puedes abrir el menú Gauges/Datalog (Medidores/Registro de datos) tocando la pantalla una vez. Desde este menú, puedes iniciar la grabación, seleccionar un archivo de registro de datos con el que registrar, cambiar el diseño del medidor y restablecer los valores mínimo/máximo en el monitor.

OPCIONES AJUSTABLES EXPLICADAS

OPCIONES ESPECÍFICAS PARA VEHÍCULOS DIÉSEL

Rendimiento
La melodía diésel precargada más agresiva. Buena para el uso diario, las carreras o el ahorro, pero no recomendada para ningún tipo de remolque.

Calle
Menos potencia que Rendimiento. Ganancia moderada sobre el valor de fábrica, segura para remolques ligeros, de menos de 2250 kg.

Remolque
Debe usarse cuando se remolque cualquier carga significativa. El cambio de marchas está centrado en el remolque.

Solo Transmisión
Para cargas pesadas. El motor y el impulso se dejan de serie. Melodía Solo Transmisión.

Freno Jake
Freno de escape para aumentar el frenado del motor durante la marcha por inercia. Reduce las temperaturas de los frenos.

Bloqueado en CT
Mantiene el convertidor de par bloqueado durante la deceleración para ayudar en el frenado del motor.

Bloquear en 1-2-3
Bloquea el convertidor de par en 1.ª, 2.ª y 3.ª marcha.

NOTA: Las opciones ajustables varían para cada vehículo y no están disponibles en todos los vehículos

OPCIONES PARA VEHÍCULOS DIÉSEL Y DE GASOLINA

Eliminación de EGR
Elimina la luz de control del motor al eliminar la EGR mecánicamente.

Relación de eje
Establece la relación de eje para corregir los patrones de cambio/velocímetro. (No disponible en todos los vehículos)

Tamaño de neumático
Establece el tamaño del neumático para corregir los patrones de cambio/velocímetro. (No disponible en todos los vehículos)

Velocidad de ralentí
Establece la velocidad de ralentí en RPM.

Control de tracción
El ajuste de encendido/apagado desactiva el control de tracción sin usar el botón TCS.

Cambio WOT
Aumente o disminuya los puntos de cambio WOT de cada marcha individualmente por MPH.

Presión de cambio
% de cambio en la presión de la transmisión durante los cambios. (+ = Más firme, - = Más suave)

OPCIONES ESPECÍFICAS PARA VEHÍCULOS DE GASOLINA

Tipo de melodía
Los niveles de rendimiento varían según el octanaje que seleccione. Un octanaje más alto proporcionará un mayor aumento del rendimiento. 93 octanos sería el mayor aumento.

Melodía de remolque
Ajuste las melodías basadas en el octanaje para centrarse más en el remolque que en el rendimiento.

Melodía de ahorro
Ajusta las melodías basadas en el octanaje para centrarse más en el ahorro que en el rendimiento.

O2 traseros
Desactiva los O² traseros y elimina el CEL causado por la extracción de O² trasero.

Chispa global
Añade o elimina el avance de la sincronización a todo el rango de RPM.

Chispa por RPM
Añade o elimina la sincronización por rango de RPM. (0-2000) (2000-4000) (4000-8000)

Combustible WOT
Añade o elimina combustible con el acelerador totalmente abierto. (WOT)

Inyectores de combustible
Le permite ajustar los inyectores de diferentes tamaños. (No disponible en todos los vehículos)

Eliminaciones de CMCV
Actualiza la melodía para manejar la modificación de las placas de eliminación de CMCV/IMRC.

Control del ventilador
Reduce la temperatura a la que se enciende el ventilador.

Límite de revoluciones Drive
Establece el límite de revoluciones en RPM mientras está en marcha.

Límite de revoluciones Neutral
Establece el límite de revoluciones en RPM mientras está en neutral.

Límite de velocidad
Elimine, aumente o disminuya el limitador de velocidad del vehículo. (También conocido como regulador)

(407) 774-2447

www.sctflash.com
