Manual de Auta DIGITAL, 702105

Descripción

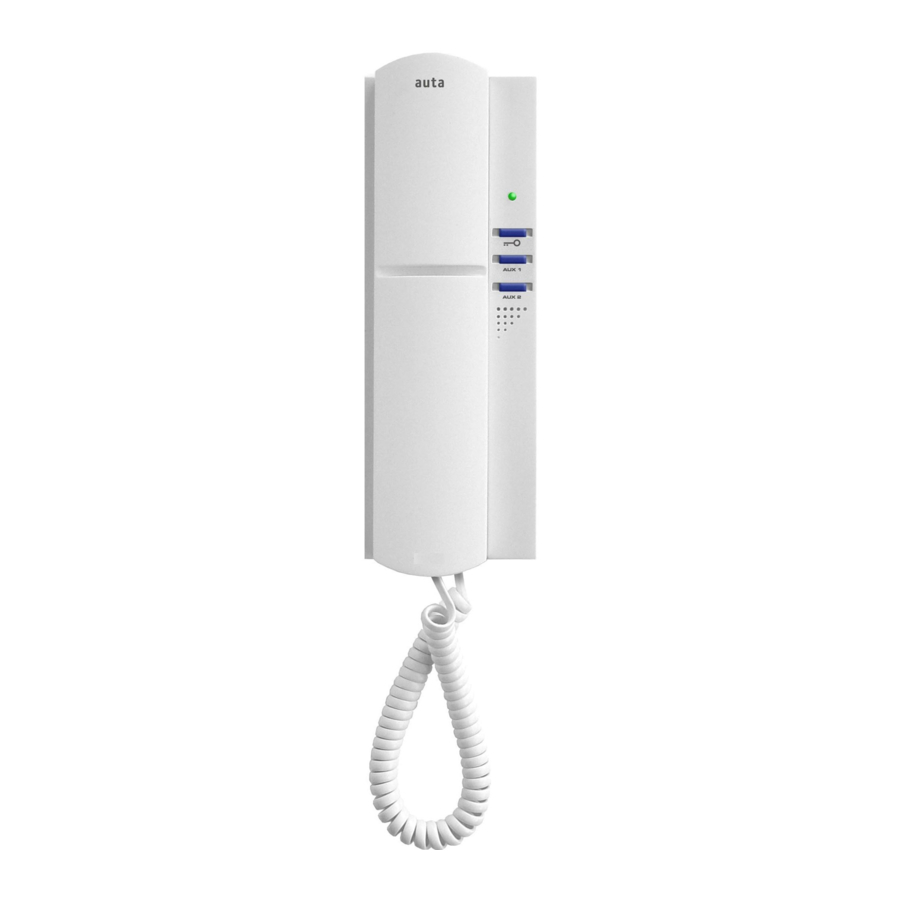

Teléfono INTERCOM digital. Permite la comunicación por intercomunicador con hasta 6 terminales y la comunicación con paneles externos. Incorpora salidas auxiliares, melodías, funciones especiales, etc...

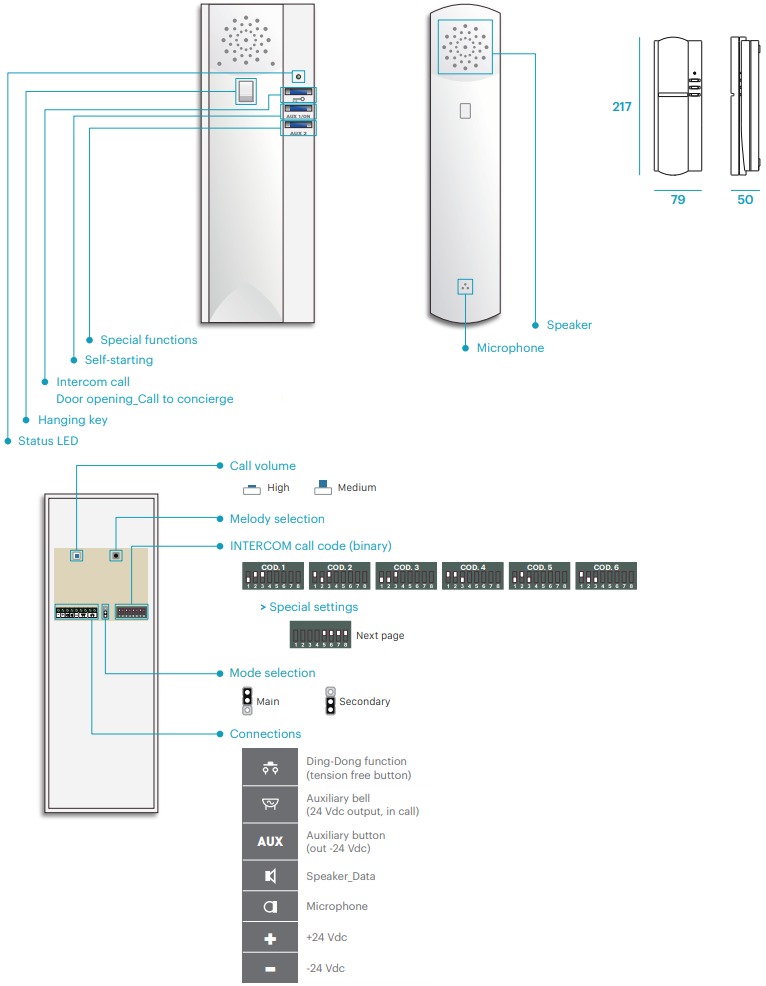

Características

Ajustes especiales
	*		Solo recepción de llamadas
	Solo llamadas de intercomunicador		Modo de prioridad ON

*Cuando este modo está activado, el teléfono responderá a las llamadas del panel que coincidan con su propio código de INTERCOM. Por ejemplo, si el teléfono tiene el código 2 como código de intercomunicador, cuando ese modo esté activado, también responderá al pulsador 2 del panel.

Montaje

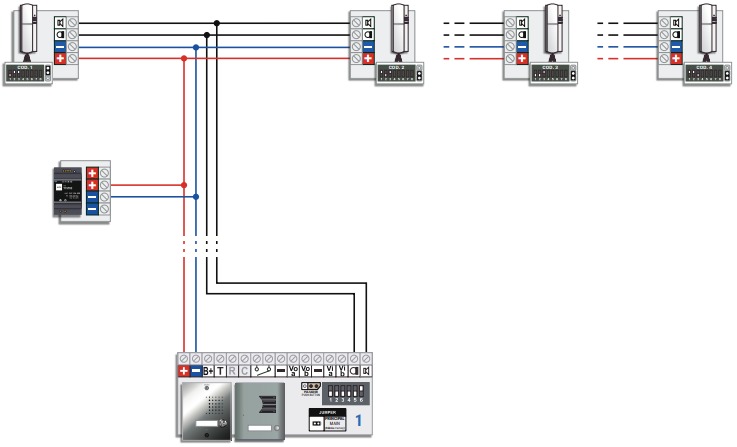

Instalación

Manual de instalación INTERCOM

Funcionamiento

Llamada y conversación
Cuando se recibe una llamada desde el panel de entrada, el teléfono comienza a sonar durante un máximo de 30 segundos. De forma estándar, realiza 4 timbres con intervalos de 4 segundos entre cada uno de ellos.
Durante el período de llamada, el usuario puede abrir directamente pulsando el botón , o descolgar el auricular para establecer una conversación. La conversación tiene un máximo de 90 segundos. Si desea continuar con la conversación, pulse el botón

Llamada INTERCOM
Cuando el teléfono está en espera, pulse el botón tantas veces como el número de monitor interno al que desee llamar. El monitor emite un tono de confirmación con cada pulsación y el LED de estado parpadea tantas veces como el número de monitor al que se va a realizar la llamada. Una vez descolgado el auricular, el sistema activará la comunicación automática con el monitor seleccionado.

Función de llamada general
Con el teléfono en espera, pulse el botón durante 3 segundos, el LED empieza a parpadear rápidamente. Al descolgar el auricular, se realizará una llamada a todos los dispositivos instalados en el sistema.

Autoarranque
Pulsando el botón el usuario puede establecer comunicación con el PANEL. En el caso de que haya más de un panel presente en la instalación, el sistema realizará el autoarranque al último desde el que reciba una llamada. Una vez establecida la comunicación, se puede realizar una apertura pulsando el botón

Llamada a conserjería
Si el teléfono está en espera, se descuelga el auricular y se pulsa el botón , se realizará una llamada a la unidad de conserjería. Si el sistema no tiene instalada una unidad de conserjería, el teléfono emitirá un pitido de error.

Ajuste del volumen de llamada
Para ajustar el volumen de la llamada, introduzca un clip o similar por el orificio indicado y pulse ligeramente con él. El teléfono tiene dos niveles de volumen (MEDIO y ALTO)

Selección de melodía
Para seleccionar un tono de llamada, tiene que descolgar el auricular y pulsar el interruptor de colgar con el dedo. Con él pulsado, se debe introducir un clip o similar en el orificio indicado y pulsar ligeramente con él.
Cada pulsación selecciona una melodía diferente de entre las 8 disponibles.

Función Ding Dong
El teléfono permite sustituir el timbre interior de la casa, integrando así las dos llamadas (panel exterior y timbre de la casa) en un único dispositivo. Estas llamadas se diferenciarán con diferentes melodías y destellos automáticamente. Para disponer de esta función, solo tiene que conectar el botón del timbre de la casa al teléfono.

Funciones externas
El monitor dispone de 1 pulsador independiente que permite funciones auxiliares, como puertas de garaje, luces, riego, etc...
Para ello, se debe conectar un relé auxiliar Auta al circuito de control que deseemos controlar.

Modo de prioridad
Al activar este modo, el teléfono puede finalizar cualquier conversación que esté teniendo lugar en el sistema. Dejando libre la línea de comunicación.

Funciones especiales

Programación de funciones especiales

	1°	Apague el teléfono
	2°	Anote la configuración del teléfono
	3°	Haga un puente como se muestra en la imagen
	5°	Establezca el código de función deseado (plantilla)
	6°	Encienda el teléfono
	7°	Valide el código pulsando el pulsador de selección de melodía
	8°	Apague el teléfono
	9°	Retire el puente realizado en el paso 3
	10°	Restaure la configuración del teléfono escrita en el paso 2
	11°	Encienda el teléfono

Tabla de funciones especiales

FUNCIÓN		BINARIO
1, 2, 3, 4	Nº de tonos de llamada
5	Modo silencioso, la salida se activa tantas veces como el Nº de tonos
6	La salida se activa durante 30 segundos cuando se recibe una llamada
7	La salida se activa en modo PULSO (1 segundo)
8	La salida se activa en modo ON-OFF (cada pulsación cambia de estado)
