Manual del Blackstar AMPED 3

PRIMEROS PASOS

1. Conecte el cable de alimentación a la ENTRADA DE RED del amplificador.


   El cable de alimentación solo debe conectarse a una toma de corriente que sea compatible con los requisitos de voltaje, potencia y frecuencia indicados en el panel posterior. En caso de duda, consulte a un técnico cualificado.
2. Conecte su guitarra a la toma IN. Utilice siempre un cable de guitarra apantallado de buena calidad.

3. Conecte a un ordenador o a un altavoz activo de rango completo mediante las salidas de Cab Rig.

4. Conecte una pantalla de guitarra adecuada a la SALIDA de ALTAVOZ de impedancia correspondiente: 8 ohmios o 16 ohmios. Utilice siempre un cable de altavoz de buena calidad para las salidas de altavoz.


   No utilice ambas salidas de altavoz al mismo tiempo, ya que podría dañar el amplificador. Conecte primero el cable del altavoz a la pantalla y, a continuación, el pedal AMPED.
5. Encienda el amplificador con el interruptor de alimentación.

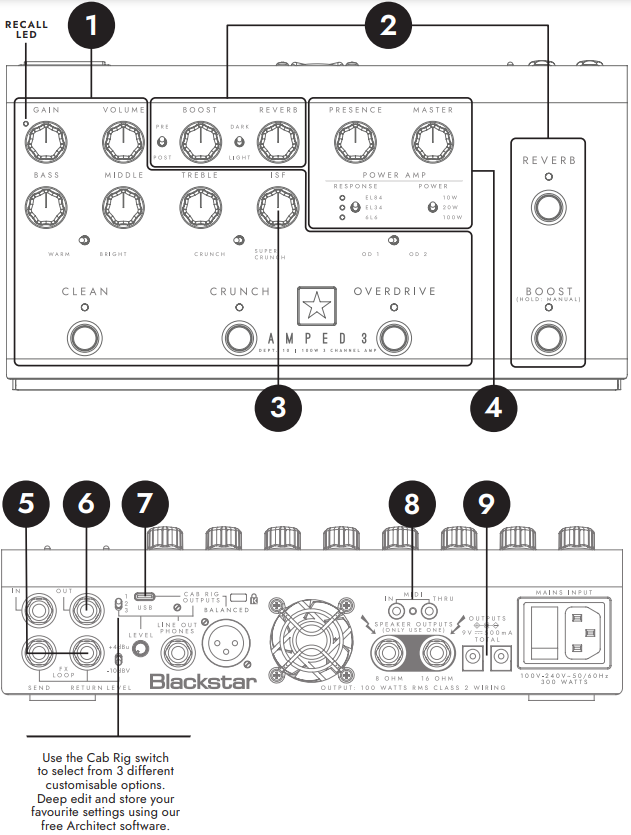

CONFIGURACIÓN

MODO PATCH

Su AMPED 3 estará en modo "Patch" (Patch) de forma predeterminada. En este modo, puede recuperar los ajustes almacenados en el amplificador para cada canal; el sonido que escuche será un patch almacenado y puede que no refleje la posición física de los mandos. Mantenga pulsado el interruptor de pedal del canal hasta que el LED de RECALL se ilumine y el LED del canal parpadee para guardar un nuevo patch.

MODO MANUAL

Para entrar en el modo Manual, mantenga pulsado el interruptor de pedal BOOST hasta que se encienda el LED de Recall. En este modo, "lo que ves es lo que obtienes": el sonido que escuche reflejará la posición actual de los mandos.

AMPLIFICADOR

Marque su tono de amplificador con estos controles. Elija un canal de preamplificador de una de las tres opciones utilizando los interruptores de pedal y seleccione una voz utilizando los interruptores de palanca. Ajuste los controles para dar forma a su tono. Un buen punto de partida es con todos los controles a las 12 en punto.

BOOST Y REVERB

Utilice estos interruptores de pedal para activar el pedal BOOST y la REVERB integrados. Elija entre dos sonidos de reverberación y cambie el boost a antes o después de la etapa de preamplificación. Ajuste el tamaño y el tono de la reverberación en Architect.

ISF (FUNCIÓN DE FORMA INFINITA)

Mezcla tu ecualización entre un sonido británico y americano, utilizando el control ISF patentado de Blackstar.

ETAPA DE POTENCIA

Elige la RESPUESTA de la etapa de potencia y la POTENCIA nominal, y luego ajusta el nivel de volumen MASTER. Ajusta la presencia para refinar tu respuesta, un buen punto de partida es a las 12 en punto.

BUCLE DE EFECTOS

Utilice el nivel de retorno para cambiar el nivel de FX LOOP entre +4dBu o -10dBV. Ajuste el enrutamiento de su FX LOOP a serie o paralelo utilizando Architect.

SALIDA

Utilice la toma OUT para conectar su AMPED 3 a la entrada de un amplificador de guitarra. La señal se toma después del control de volumen maestro.

USB Y ARCHITECT

Conecte su AMPED 3 a un PC o Mac y utilice nuestro software Architect gratuito para gestionar múltiples presets y editar en profundidad nuestro DSP de emulador de Cab Rig de última generación. Architect también se utiliza para programar los 3 presets de acceso rápido de Cab Rig utilizando el interruptor de palanca de 3 vías. Utilice la salida USB-C de Cab Rig para grabar tonos de alta calidad directamente en su ordenador sin necesidad de una interfaz de audio independiente.

MIDI

Utilice el adaptador TRS MIDI a MIDI de 5 pines suministrado para controlar las funciones a través de MIDI. El canal MIDI se establecerá por defecto en 1 y se puede configurar a través de Architect.

SALIDA DE CC

Utilice las salidas de 9 V CC para alimentar cualquier pedal compatible hasta un máximo de 500 mA. No exceda un total combinado de 500 mA de las dos salidas.

VOCES

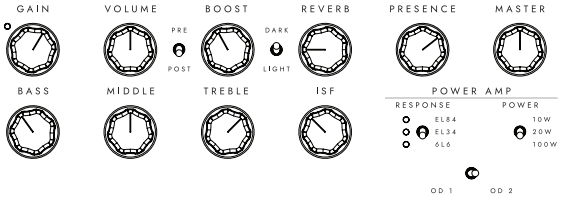

OD 2

Un canal de alta ganancia ajustado con una articulación bien definida. Utilice este canal para su tono solista o tonos de ritmo modernos.

Ajuste sugerido: alta ganancia moderna

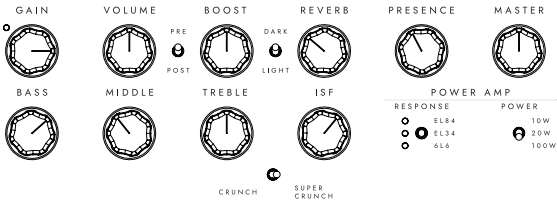

SUPER CRUNCH

Un canal clásico Hot-Rodded que se adapta a grandes acordes y a la interpretación de ritmos crujientes con una clara separación de notas.

Ajuste sugerido: Heavy Rhythm Crunch

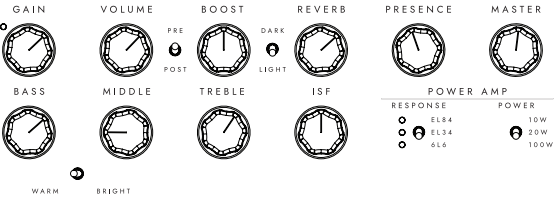

CLEAN WARM

Un canal limpio, de gran margen dinámico y estilo americano clásico. Utilice los controles de tono interactivos para esculpir tonos limpios y prístinos.

Ajuste sugerido: Boutique Clean

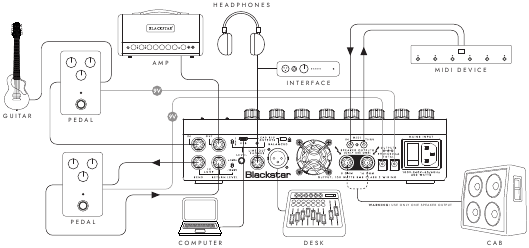

GUÍA DE CONEXIÓN

Bienvenido a AMPED 3
Empecemos

www.blackstaramps.com/amped3-welcome

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

LEA ATENTAMENTE LA SIGUIENTE INFORMACIÓN. ¡GUARDE TODAS LAS INSTRUCCIONES PARA FUTURAS CONSULTAS!
¡Siga todas las advertencias e instrucciones marcadas en el producto!

• No abra la carcasa del equipo. Este equipo no contiene piezas que el usuario pueda reparar. Remita todas las tareas de mantenimiento a personal de servicio cualificado.
• Limpie solo con un paño seco.
• Puede formarse condensación en el interior de un amplificador si se traslada de un entorno frío a otro más cálido. Antes de encender la unidad, se recomienda dejar que la unidad alcance la temperatura ambiente.
• Blackstar Amplification Ltd. prohíbe expresamente la modificación no autorizada de este equipo.
• No introduzca nunca objetos de ningún tipo en las ranuras de ventilación de la carcasa del equipo.
• No exponga este aparato a la lluvia, líquidos o humedad de ningún tipo.
• No coloque este producto sobre un carro, soporte o mesa inestable. ¡El producto podría caerse y causar graves daños al producto o a las personas!
• Este producto no debe colocarse cerca de una fuente de calor como una estufa, un radiador u otro amplificador que produzca calor.
• Las baterías no deben exponerse a un calor excesivo, como la luz del sol, el fuego o similares. Deben eliminarse de acuerdo con las directrices medioambientales locales.
• No coloque el equipo en un espacio confinado, como una estantería o una unidad similar. No cubra las aberturas de ventilación con elementos como periódicos, manteles, cortinas, etc.
• Utilícelo únicamente a una altitud no superior a 2000 m. Utilícelo únicamente en regiones climáticas no tropicales.
• No deben colocarse sobre el aparato fuentes de llamas desnudas, como velas encendidas.
• El equipo debe utilizarse a una temperatura ambiente máxima de 35 grados centígrados.

RIESGO DE DESCARGA ELÉCTRICA
NO ABRIR

1. Lea estas instrucciones,
2. Guarde estas instrucciones
3. Preste atención a todas las advertencias.
4. Siga todas las instrucciones.
5. No utilice este aparato cerca del agua.
6. Limpiar solo con un paño seco.
7. No bloquee ninguna abertura de ventilación.
   Instale el equipo de acuerdo con las instrucciones del fabricante.
8. No instale el equipo cerca de fuentes de calor como radiadores, rejillas de calefacción, estufas u otros aparatos (incluidos los amplificadores) que produzcan calor.
9. No anule el propósito de seguridad del enchufe polarizado o con conexión a tierra. Un enchufe polarizado tiene dos patillas, una más ancha que la otra. Un enchufe con conexión a tierra tiene dos patillas y una tercera patilla de conexión a tierra. La patilla ancha o la tercera patilla se proporcionan para su seguridad. Si el enchufe suministrado no encaja en su toma de corriente, consulte a un electricista para que sustituya la toma obsoleta.
10. Proteja el cable de alimentación para que no se pise ni se pellizque, especialmente en los enchufes, las tomas de corriente y el punto por donde sale del aparato.
11. Utilice únicamente los accesorios especificados por el fabricante.
12. Desenchufe este aparato durante las tormentas eléctricas o cuando no se utilice durante largos periodos de tiempo.
13. Remita todas las tareas de mantenimiento a personal de servicio cualificado. El mantenimiento es necesario cuando el aparato se ha dañado de alguna manera, como cuando el cable de alimentación o el enchufe están dañados, se ha derramado líquido o han caído objetos en el aparato, el aparato ha estado expuesto a la lluvia o la humedad, no funciona normalmente o se ha caído.

PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGA ELÉCTRICA, NO EXPONGA ESTE APARATO A LA LLUVIA NI A LA HUMEDAD, Y NO DEBEN COLOCARSE ENCIMA DE ESTE APARATO OBJETOS LLENOS DE LÍQUIDOS, COMO JARRONES.

Este símbolo tiene como objetivo alertar al usuario de la presencia de instrucciones importantes de funcionamiento y mantenimiento (reparación) en la documentación que acompaña al aparato.

Este símbolo tiene como objetivo alertar al usuario de la presencia de "voltaje peligroso" no aislado dentro de la carcasa del producto que puede ser de magnitud suficiente para constituir un riesgo de descarga eléctrica para las personas.
