Manual de Ubiquiti LAP-120

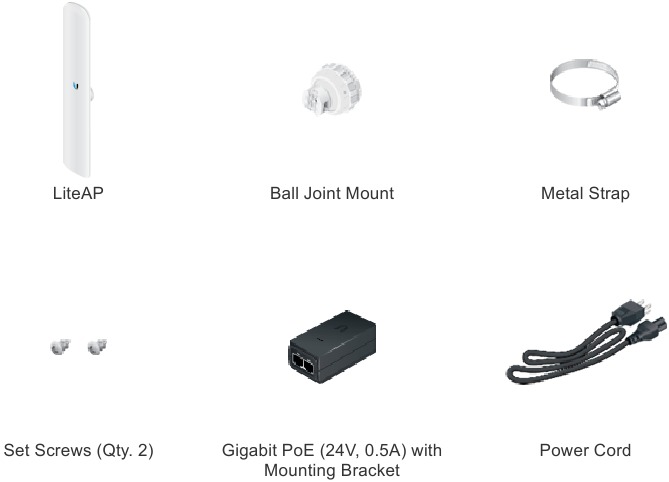

Contenido del paquete

Requisitos de instalación

• Llave de tubo o destornillador de 7 mm
• Se debe utilizar cableado de Categoría 5 (o superior) blindado para todas las conexiones Ethernet cableadas y se debe conectar a tierra a través de la toma de tierra de CA del PoE.
  Recomendamos que proteja sus redes de entornos exteriores dañinos y eventos ESD destructivos con cable Ethernet blindado de grado industrial de Ubiquiti. Para obtener más información, visite ui.com/toughcable

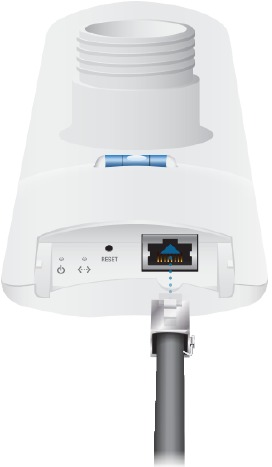

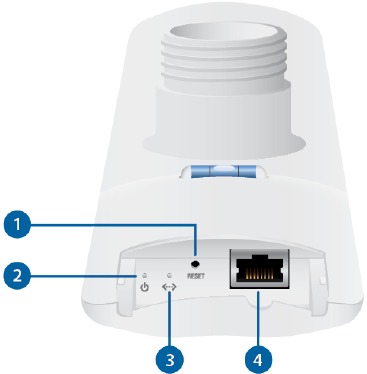

Descripción general del hardware

Botón de reinicio

Para restablecer los valores predeterminados de fábrica, mantenga pulsado el botón Reset (Restablecer) durante más de 10 segundos mientras el LiteAP está encendido. Alternativamente, el LiteAP se puede restablecer de forma remota a través de un botón Reset (Restablecer) ubicado en la parte inferior del Gigabit PoE Adapter (Adaptador Gigabit PoE).

LED de alimentación

El LED de alimentación se iluminará en azul cuando el dispositivo esté conectado a una fuente de alimentación.

LED de Ethernet

El LED de Ethernet se iluminará en azul fijo cuando se realice una conexión Ethernet activa y parpadeará cuando haya actividad.

Puerto Ethernet

El puerto Gigabit Ethernet se utiliza para conectar la alimentación y debe conectarse a la LAN.

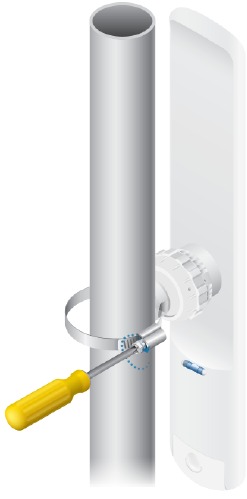

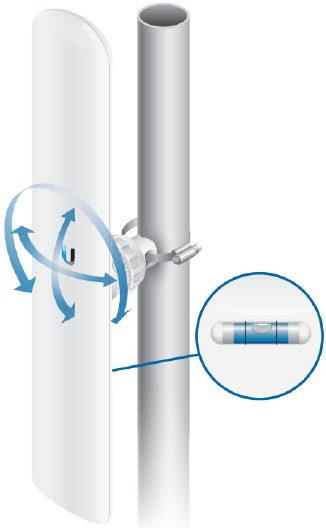

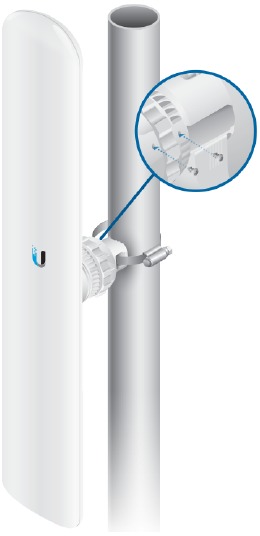

Instalación del hardware

Conexión de alimentación

3. Conecte la alimentación mediante:
   • Gigabit PoE Adapter (Adaptador Gigabit PoE) incluido
   • Conmutador PoE

El puerto del conmutador debe cumplir con las especificaciones de alimentación que se enumeran en esta Guía de inicio rápido.

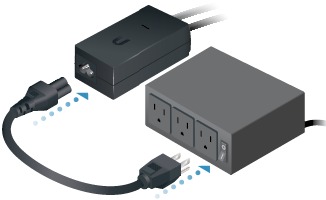

Conexión al adaptador PoE

1. Conecte el cable Ethernet del dispositivo al puerto POE del adaptador PoE.

2. Conecte un cable Ethernet desde su LAN al puerto LAN del adaptador PoE.

3. Conecte el cable de alimentación al adaptador y, a continuación, enchufe el cable de alimentación en una toma de corriente.


Montaje del adaptador PoE

(Opcional)

1. Retire el soporte de montaje del PoE del adaptador, coloque el soporte en la ubicación deseada y marque los dos orificios.

2. Taladre previamente los orificios si es necesario y asegure el soporte con dos elementos de fijación (no incluidos).

3. Alinee las ranuras del adaptador con las pestañas del soporte de montaje del PoE y, a continuación, deslice el adaptador hacia abajo.


Acceso a airOS

Conéctese a la interfaz de configuración de airOS.

1. Asegúrese de que su máquina host esté conectada a través de Ethernet al dispositivo.
2. Configure el adaptador Ethernet en su sistema host con una dirección IP estática en la subred 192.168.1.x.
3. Inicie su navegador web. Escriba https://192.168.1.20 en el campo de dirección. Pulse Intro (PC) o Retorno (Mac).

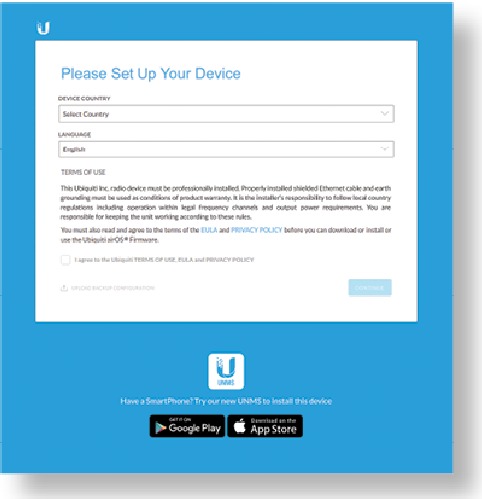

4. Seleccione su país e idioma. Debe aceptar las Condiciones de uso para utilizar el producto. Haga clic en Continue (Continuar).

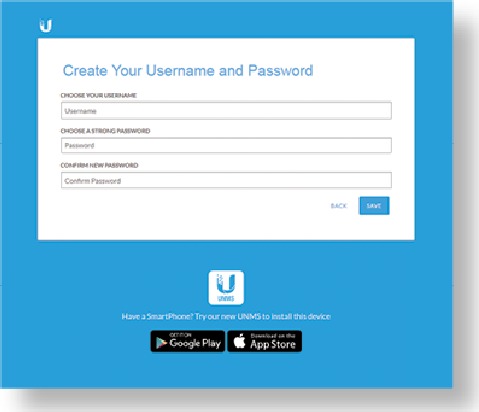

5. Cree un nombre de usuario y una contraseña. Confirme su nueva contraseña y, a continuación, haga clic en Save (Guardar).


Aparecerá la interfaz de configuración de airOS, que le permitirá personalizar sus ajustes según sea necesario. Para obtener más información, consulte la Guía del usuario.

Responsabilidad de cumplimiento del instalador

Los dispositivos deben ser instalados profesionalmente y es responsabilidad del instalador profesional asegurarse de que el dispositivo se utiliza dentro de la normativa local del país.

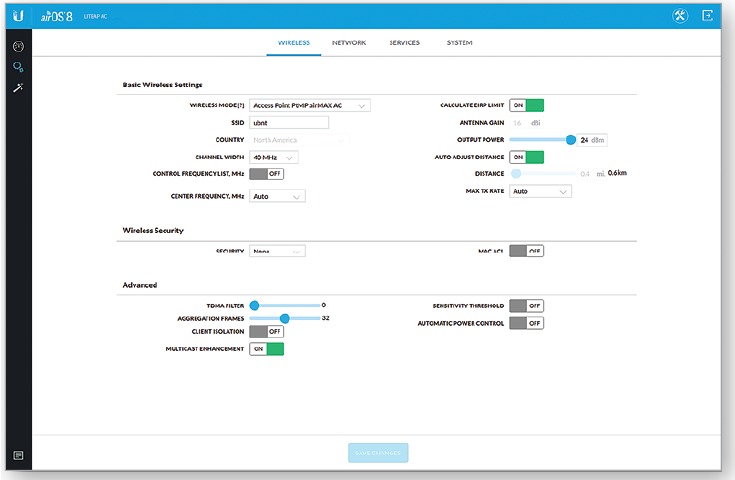

El campo Output Power (Potencia de salida) se proporciona al instalador profesional para ayudarle a cumplir los requisitos normativos.

Especificaciones

Avisos de seguridad

1. Lea, siga y conserve estas instrucciones.
2. Preste atención a todas las advertencias.
3. Utilice únicamente los accesorios/complementos especificados por el fabricante.

No utilice este producto en un lugar que pueda quedar sumergido en agua.

Evite utilizar este producto durante una tormenta eléctrica. Puede haber un riesgo remoto de descarga eléctrica por rayos.

Información sobre seguridad eléctrica

1.
   Es necesario el cumplimiento con respecto a los requisitos de voltaje, frecuencia y corriente indicados en la etiqueta del fabricante. La conexión a una fuente de alimentación diferente a las especificadas puede provocar un funcionamiento incorrecto, daños en el equipo o un peligro de incendio si no se respetan las limitaciones.
2. No hay piezas reparables por el operador dentro de este equipo. El servicio debe ser proporcionado únicamente por un técnico de servicio cualificado.
3. Este equipo se proporciona con un cable de alimentación desmontable que tiene un cable de tierra de seguridad integral destinado a la conexión a una toma de seguridad con conexión a tierra.
   1. No sustituya el cable de alimentación por uno que no sea el tipo aprobado proporcionado. Nunca utilice un enchufe adaptador para conectarse a una toma de 2 cables, ya que esto anulará la continuidad del cable de tierra.
   2.
      El equipo requiere el uso del cable de tierra como parte de la certificación de seguridad, la modificación o el uso indebido pueden proporcionar un peligro de descarga que puede provocar lesiones graves o la muerte.
   3. Póngase en contacto con un electricista cualificado o con el fabricante si tiene preguntas sobre la instalación antes de conectar el equipo.
   4. La puesta a tierra de protección se proporciona mediante el adaptador de CA listado. La instalación del edificio debe proporcionar una protección de respaldo adecuada contra cortocircuitos.
   5. La conexión de protección debe instalarse de acuerdo con las normas y reglamentos nacionales locales sobre cableado.
