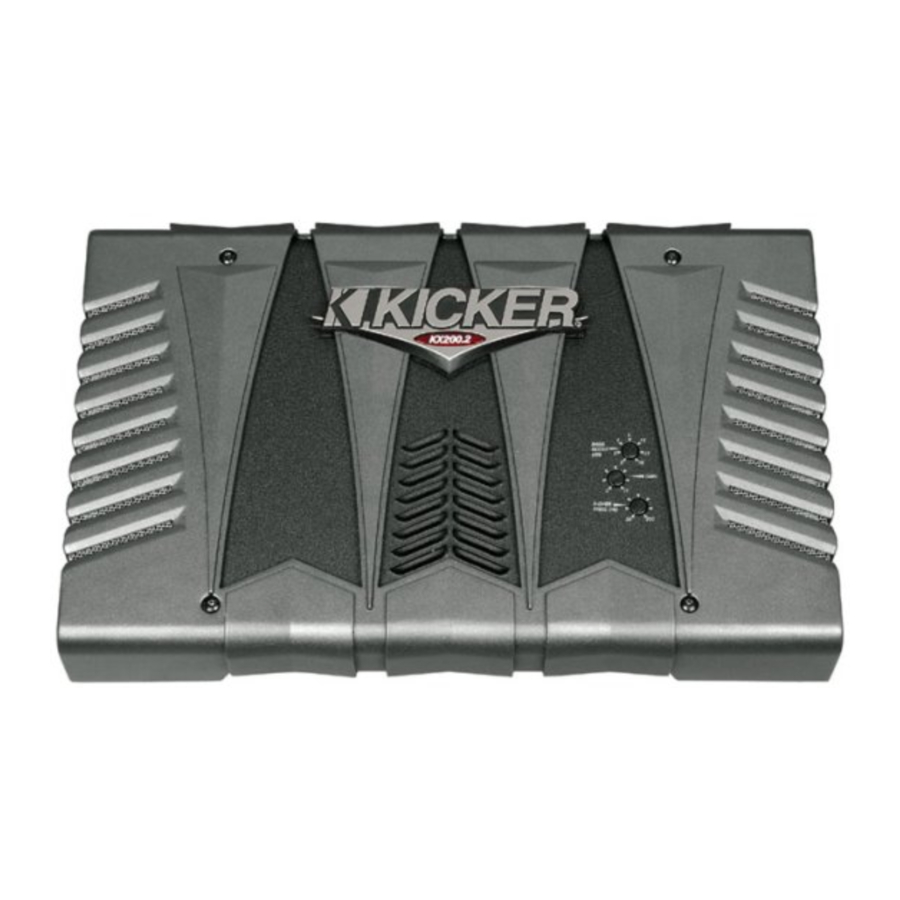

Características
Chasis radicalmente avanzado con cubierta extraíble y tecnología de disipador de calor mejorada. Los disipadores de calor proporcionan al amplificador un tiempo de funcionamiento más largo, una fiabilidad mejorada y un mayor rendimiento. La altura se ha reducido para instalaciones más versátiles. Para aquellos sistemas Livin' Loud, ofrecemos cubiertas de amplificador personalizables.
Funcionamiento de baja impedancia Los amplificadores de la serie KX son estables hasta 2 ohmios estéreo y 4 ohmios mono. Esto permitirá al instalador flexibilidad a la hora de diseñar el sistema. Será más fácil configurar la impedancia de altavoz adecuada para los amplificadores. (KX400.1, KX600.1 estable a 2 ohmios mono y el KX1200.1 es estable a 1 ohmio mono.) Una cosa a recordar: 800 vatios a 4 ohmios es igual a 800 vatios a 2 ohmios y es igual a 800 vatios a 1 ohmio.
Circuito de protección SORT (Short circuit, Over-voltage, Reverse polarity, Thermal, cortocircuito, sobrevoltaje, polaridad inversa, térmico)
- Short circuit: protege el amplificador en caso de que el cable del altavoz se toque accidentalmente a sí mismo o al chasis del coche o camión. Este circuito apaga el amplificador antes de que nada pueda causar daños que requieran enviarlo a reparar.
- Over-voltage: cuando el amplificador detecta voltajes superiores a 16 voltios o inferiores a 10,5 voltios, se apaga para proteger el circuito. Si el voltaje fluctúa regularmente hasta este grado, ¡un instalador cualificado debe revisarlo!
- Reverse polarity: cuando la alimentación y la tierra se conectan al revés, el amplificador fundirá el fusible o los fusibles del lateral del amplificador. Solo tienes que comprobar los cables y sustituir los fusibles para que el amplificador vuelva a funcionar sin dañarlo.
- Thermal: a 185ºF el amplificador se apagará para que se enfríe. A 175ºF el amplificador reanudará su funcionamiento normal. Cuando el amplificador se apaga debido a la protección térmica, es aconsejable dejar que se enfríe. Si no tiene tiempo suficiente para enfriarse, entrará en protección térmica inmediatamente cuando vuelva a subir el nivel de volumen al que se apagó. Si esto se convierte constantemente en un problema, compruebe la impedancia del woofer y asegúrese de que el amplificador esté bien ventilado
Fuente de alimentación MOSFET Los amplificadores Kicker utilizan dispositivos MOSFET (transistor de efecto de campo de semiconductor de óxido metálico) en nuestras fuentes de alimentación para obtener más eficiencia. Los dispositivos MOSFET crean mucho menos calor que los dispositivos de transistor bipolar estándar y conmutan a 30K, que está muy fuera de la región audible. Con estos factores en cuenta, es fácil ver por qué nuestros amplificadores son Livin' Loud.
KickBass Todos los amplificadores KX vienen con 18 dB de realce a 40 Hz para que pueda ajustar la gama baja de su sistema. Si a su sistema le falta un poco en la gama baja o su sistema tiene una caída alrededor de 40 Hz, puede ajustar el control para darle más KICK sin añadir un ecualizador.
Crossover variable incorporado La serie KX tiene un crossover de paso alto o paso bajo de 12 dB incorporado variable de 50 a 200 Hz. Si está utilizando el amplificador para controlar altavoces que necesitan protección de crossover, gire el interruptor a HI PASS o si está utilizando el amplificador para controlar subwoofers, gire el interruptor a LO PASS. De cualquier manera, su amplificador será capaz de manejar todas sus necesidades. El crossover se puede desactivar para un funcionamiento de rango completo cuando no hay necesidad de un crossover.
Entradas de nivel alto y bajo Tanto si tiene una radio de serie como un estéreo de posventa, podrá conectar los amplificadores de la serie KX sin necesidad de adaptadores. Los adaptadores de nivel alto a bajo pueden robar a su sistema un rendimiento importante. Hemos eliminado la necesidad de tales adaptadores mediante la construcción de una serie de amplificadores capaces de aceptar una señal de nivel alto o bajo.
PAST (Pre Amp Signal Transfer, transferencia de señal de preamplificador) Muchos sistemas contienen más de un amplificador. Hemos incluido RCA de salida que son capaces de controlar hasta 10 amplificadores en una cadena. Hemos eliminado la necesidad de adaptadores en Y que podrían inducir ruido en el sistema. (Solo en los amplificadores KX.1 y KX.2).
Conectores chapados en oro con herramientas personalizadas Aseguran la máxima transferencia de potencia y amortiguación.
SAMS (Stereo And Mono Simultaneously, estéreo y mono simultáneamente) El amplificador funcionará en una carga mono puenteada y una carga estéreo al mismo tiempo. Este tipo de sistema es ideal si el consumidor está empezando o tiene un presupuesto ajustado.
Control remoto de nivel de graves (KX120.2, KX150.2, KX200.2 y KX300.4 no incluidos). Cuando se utiliza un amplificador KX equipado con una toma de entrada, y el crossover está ajustado a LO PASS, se puede controlar el nivel de ganancia del amplificador desde la parte delantera del vehículo. El KQ5 controlará los amplificadores KX, solo recuerde conectar el cable al amplificador. Al igual que el control anterior, el control remoto de nivel de graves actúa como un atenuador. Cualquiera que sea la ganancia establecida en el amplificador, ese es el nivel más alto que alcanzará el control.
Amplificador mono de clase D (solo amplificadores mono KX). Ofrecen una potencia masiva, debido a la eficiencia que ofrece el diseño. Ofrece un montón de potencia en un solo canal sin forzar el sistema de carga de los vehículos. En los niveles de funcionamiento normales, este diseño de amplificador será más eficiente que el diseño de clase AB, aunque a plena potencia, consumirá tanta corriente como los amplificadores AB. Tenga en cuenta que la cantidad de tiempo que se pasa a plena potencia es dramáticamente menor que el tiempo a niveles de potencia más bajos, lo que hace que este sea un diseño de amplificador muy popular.
Filtro subsónico de 12 dB a 25 Hz (solo amplificadores mono KX). Cuando se utiliza una caja ventilada, el filtro subsónico incorporado, que se puede desactivar, protegerá el woofer de las bajas frecuencias dañinas y permitirá que el amplificador funcione de forma más eficiente en un ancho de banda más pequeño.
Tomas de conexión (solo amplificadores mono KX). Usando un cable mono de 2 conductores terminado con un conector Tip Sleeve de 3 mm / 1/8", puede conectar dos amplificadores juntos. La salida del amplificador se combina y produce una potencia doble alucinante para los woofers. Asegúrese de estudiar el diagrama que explica el proceso, de lo contrario, suceden cosas muy malas.
Refrigeración por inducción forzada Todos los modelos, excepto el KX120.2, KX150.2, KX200.2, KX300.2 y el KX400.1. Ayuda a expulsar el aire caliente que se ha acumulado dentro del amplificador durante el funcionamiento. El ventilador se activa cuando el amplificador se calienta. A medida que la temperatura aumenta, el ventilador gira más rápido, haciendo circular más aire para enfriar el amplificador.
Garantía de tres años Cuando estás 'Livin' Loud' quieres que las melodías rueden sin parar y no podríamos estar más de acuerdo. Cuando usted compra su amplificador KX de un distribuidor autorizado de KICKER lo respaldamos con una garantía de un año completo ... piezas y mano de obra. Si usted tiene un distribuidor autorizado de KICKER que lo instale para usted en el momento de la compra, ¡extendemos esa garantía a TRES años completos! Construimos nuestros productos para darle años de rendimiento sin problemas y sabemos que si se instala bien la primera vez usted conseguirá precisamente eso ... ¡así que lo respaldamos!
Especificaciones
| Modelo | KX120.2 | KX150.2 | KX200.2 | KX300.2 | KX400.2 | KX500.2 | KX800.2 | KX300.4 | KX600.4 | KX800.4 | KX550.3 | KX 700.5 | KX400.1 | KX600.1 | KX1200.1 |
| Potencia RMS En vatios, todos los canales controlados | |||||||||||||||
| @ 13.8V, 4Ω estéreo, 0.085% THD 30 x 2 | 38 x 2 | 50 x 2 | 75 x 2 | 100 x 2 | 125 x 2 | 200 x 2 | 38 x 4 | 75 x 4 | 100 x 4 | 40 x 2 | 40 x 4 | ||||
| @ 13.8V, 2Ω estéreo, 0.2% THD | 60 x 2 | 75 x 2 | 100 x 2 | 150 x 2 | 200 x 2 | 250 x 2 | 400 x 2 | 75 x 4 | 150 x 4 | 200 x 4 | 75x 2 | 75 x 4 | |||
| @ 13.8V, 4Ω mono, 0.4% THD | 120 x 1 | 150 x 1 | 200 x 1 | 300 x 1 | 400 x 1 | 500 x 1 | 800 x 1 | 150 x 2 | 300 x 2 | 400 x 2 | 150 x 2 | ||||
| Potencia SUB (.1, .3, .5 Series) En vatios | |||||||||||||||
| @ 13.8V, 2Ω mono, 1.5% THD | 400 x 1 | 400 x 1 | 400 x 1 | 600 x 1 | |||||||||||
| @13.8V, 1Ω mono, 1.5% THD | 1200 x 1 | ||||||||||||||
| Potencia dinámica En vatios, todos los canales controlados | |||||||||||||||
| @ 14.4V, 4Ω estéreo | 60 x 2 | 70 x 2 | 85 x 2 | 110 x 2 | 150 x 2 | 205x 2 | 295 x 2 | 60 x 4 | 120 x 4 | 175 x 4 | 70 x 2 | 70 x 4 | |||
| @ 14.4V, 2Ω estéreo | 85 x 2 | 100 x 2 | 125 x 2 | 175 x 2 | 217 x 2 | 285 x 2 | 420 x 2 | 75 x 4 | 150 x 4 | 215 x 4 | 80 x 2 | 80 x 4 | |||
| @ 14.4V, 4Ω mono | 170 x1 | 200 x 1 | 250 x 1 | 350 x 1 | 435 x 1 | 570 x 1 | 840 x 1 | 150 x 2 | 300 x 2 | 430 x 2 | 165 x 2 | ||||
| Potencia SUB (.1, .3, .5 Series) En vatios | |||||||||||||||
| @14.4V, 2Ω mono | 420 x 1 | 420 x 1 | 420 x 1 | 690 x 1 | |||||||||||
| @14.4V, 1Ω mono | 1350 x 1 | ||||||||||||||
| Longitud con cubierta | 12.75" (32.38cm) | 12.75" (32.38cm) | 16" (40.64cm) | 16" (40.64cm) | 19.25" (48.90cm) | 22.5" (57.15cm) | 25.75" (65.41cm) | 16" (40.64cm) | 22.5" (57.15cm) | 25.75" (65.40cm) | 19.25" (48.90cm) | 22.5" (57.15cm) | 12.75" (32.38cm) | 16" (40.64cm) | 22.5" (57.15cm) |
Especificaciones comunes a todos los modelos:
| Altura: | 2.5 pulgadas / 6.35 centímetros |
| Altura sin cubierta | 2.5/16 pulgadas / 5.87 centímetros |
| Ancho | 10.125 pulgadas / 25.7 centímetros |
| Amplificador sin cubierta | Reste 5" o 12.7cm de la medición anterior |
| Respuesta de frecuencia | 20 Hz - 20 kHz Modelos estéreo (20 Hz - 200 Hz solo en modelos mono), +0, -1dB |
| Sensibilidad de entrada: | 170 mV - 5 V nivel bajo, 340 mV - 10 V nivel alto |
| Relación señal/ruido: | >95 dB, ponderación A, re: potencia nominal |
| Crossover electrónico: | Paso alto o bajo variable (dependiendo del modelo), 50 - 200 Hz, 12 dB/octava |
| Realce de KickBass: | Realce variable de 0 a + 18 dB @ 40 Hz |
Instrucciones de montaje

Al seleccionar un lugar para montar su amplificador Kicker, asegúrese de que sea estructuralmente sólido y de que no haya elementos detrás del área que puedan dañarse con los tornillos. Compruebe el cableado, las líneas de freno, las líneas de combustible, los tanques de gasolina, etc.
Todos los amplificadores generan calor en condiciones normales de funcionamiento. Asegúrese de elegir una ubicación que permita una ventilación adecuada para el amplificador. También tenga en cuenta que la temperatura del aire dentro del maletero de un automóvil puede alcanzar los 140 grados Fahrenheit. Un amplificador montado aquí puede requerir necesidades de refrigeración adicionales, tales como ventiladores o ventilación para permitir un funcionamiento fresco. Si es posible, montar el amplificador en el compartimento de pasajeros permitirá un funcionamiento más fresco.
Recuerde que los controles en la parte superior del amplificador deberán estar accesibles para su ajuste posterior. Tenga esto en cuenta al elegir la ubicación de montaje de su amplificador.

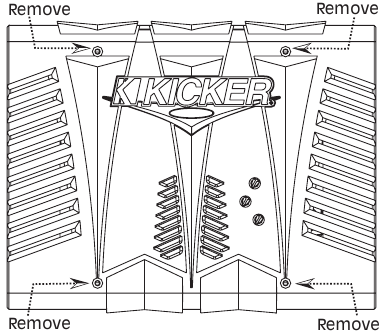

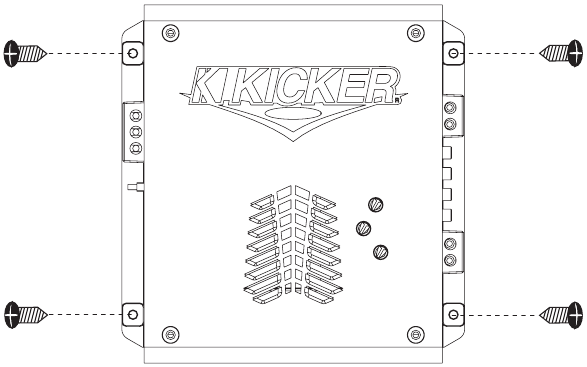

Ahora que está listo para montar su amplificador, utilice la llave Allen de 3 mm suministrada para quitar la cubierta del amplificador. Esto le dará acceso a los orificios de montaje en el amplificador y a todas las conexiones de cableado.

Con la cubierta quitada, ahora tiene acceso a los cuatro orificios de montaje en los pies de montaje y a todas las conexiones de cableado. Taladre 4 orificios con una broca de 7/64" y utilice los tornillos #8 suministrados para montar el amplificador.

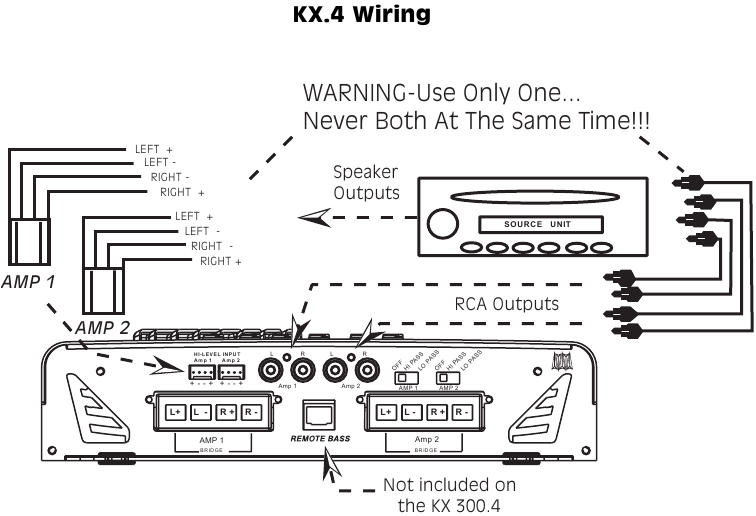

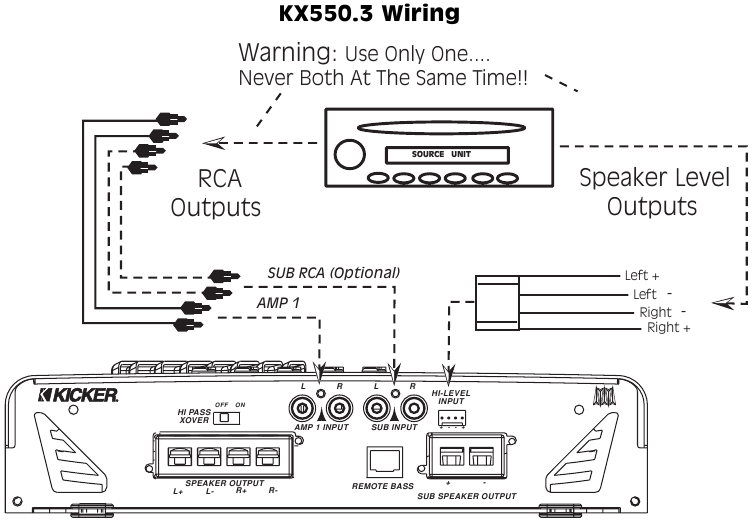

Instrucciones de cableado

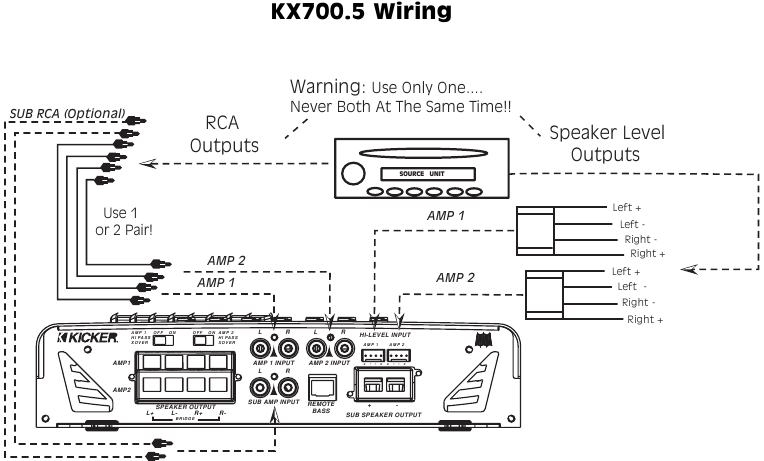

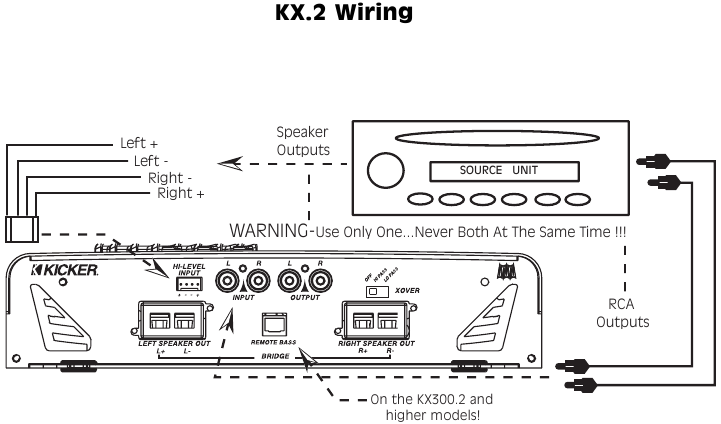

La señal puede introducirse en el amplificador utilizando las conexiones de entrada RCA de bajo nivel o las conexiones de nivel de altavoz de alto nivel. El uso de las conexiones RCA de bajo nivel es el método preferido. Utilice las entradas de alto nivel solo si la unidad principal no tiene salidas de tipo RCA de bajo nivel. La conexión al amplificador con cualquiera de las dos entradas proporcionará una señal de bajo nivel en los conectores de salida (PAST). No utilice ambos métodos de conexión. Utilice el nivel alto o el nivel bajo para conectar el amplificador.

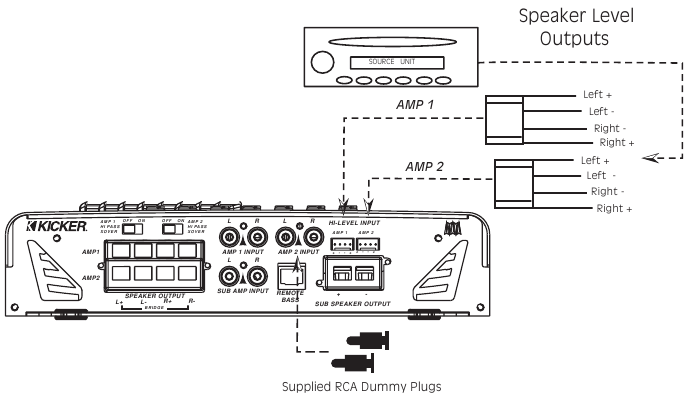

Cuando utilice ambos conjuntos de entradas de alto nivel, debe insertar los tapones ciegos RCA suministrados en las entradas AMP 2 para que el fader funcione correctamente. Si el amplificador se utiliza en cualquier otra configuración, ¡no utilice los tapones ciegos suministrados!


Se recomienda el uso de interconexiones de par trenzado para todas las instalaciones con el fin de minimizar el ruido. Cuando tienda estos cables a través del automóvil, intente mantenerlos alejados de los mazos de cables de fábrica y de otros cables de alimentación. Si necesita cruzar alguno de estos cables, hágalo en un ángulo de 90 grados para reducir la posibilidad de problemas de ruido.

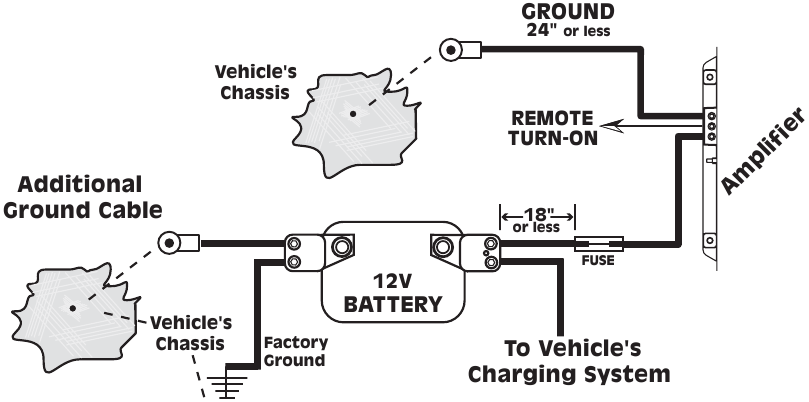

Cuando trabaje con conexiones de alimentación, ¡siempre se recomienda desconectar la batería para evitar accidentes!
La toma de tierra debe conectarse primero al amplificador antes de realizar cualquier otra conexión. Este cable debe ser lo más corto posible (61 cm o menos) y conectarse a una zona de metal macizo del chasis del coche sin pintura ni corrosión (véase el diagrama siguiente). Utilice el mismo calibre de cable que el recomendado para la conexión de alimentación del amplificador a la batería. También se recomienda añadir un cable de tierra adicional entre el borne negativo de la batería del coche y el chasis del coche de este mismo calibre (o mayor). Véase el diagrama siguiente.

Si alguna vez necesita retirar el amplificador del vehículo después de haberlo instalado, el cable de tierra debe ser el último cable desconectado del amplificador, justo al contrario que cuando lo instaló.
Se debe instalar un fusible a menos de 45 cm de la batería para proteger el cable de alimentación que alimenta el amplificador. Este fusible debe tener al menos el mismo valor que el utilizado en el amplificador, pero no superior a la capacidad del cable. Consulte la tabla siguiente para conocer el tamaño del cable y las recomendaciones de fusión.
| Modelo | Tamaño del fusible | Tamaño del cable |
| KX120.2 | 25A | 8 GA |
| KX150.2 | 30A | 8 GA |
| KX200.2 | 40A | 8 GA |
| KX300.2 | 50A | 8 GA |
| KX400.2 | 60A | 4 GA |
| KX500.2 | 70A | 4 GA |
| KX800.2 | 120A | 2 GA |
| KX300.4 | 40A | 8 GA |
| KX600.4 | 80A | 4 GA |
| KX800.4 | 120A | 2 GA |
| KX550.3 | 60A | 4 GA |
| KX700.5 | 90A | 4 GA |
| KX400.1 | 40A | 4 GA |
| KX600.1 | 60A | 4 GA |
| KX1200.1 | 150A | 1/0 GA |
Las especificaciones están sujetas a cambios sin previo aviso.

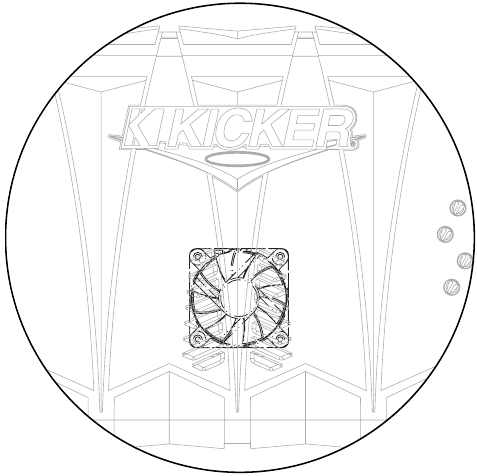

Salidas de refrigeración de inducción forzada
Todos los modelos, excepto los KX120.2, KX150.2, KX200.2, KX300.2 y KX400.1, vienen con un ventilador para expulsar el calor que se ha acumulado en el interior del amplificador durante el funcionamiento. El ventilador de control térmico utiliza un sistema de inducción forzada para enfriar la temperatura de funcionamiento hasta límites tolerables. Cuando el amplificador se calienta, se fuerza la entrada de aire frío y se fuerza la salida del aire caliente. El aire caliente se expulsa a través de los respiraderos de la parte superior del amplificador.

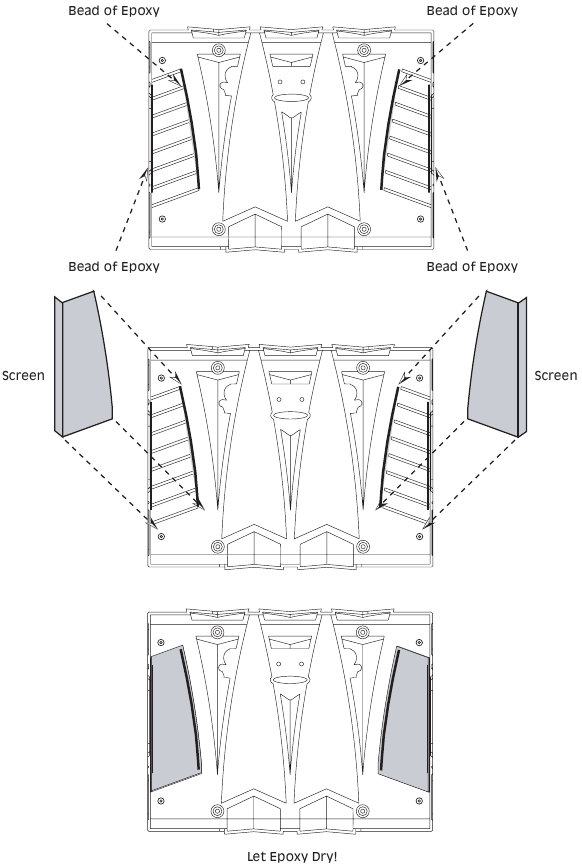

Montaje de la pantalla

Para instalaciones personalizadas, ofrecemos cubiertas de amplificador sin pintar. Deberán ser pintadas o personalizadas para adaptarse a sus necesidades antes de montar las pantallas. Para montar la pantalla en la cubierta, deberá utilizar un adhesivo. Un epoxi común de 5 minutos será suficiente. Aplique un cordón de epoxi en la cara interior de la cubierta y un cordón en la pared lateral de la cubierta. Espere hasta que esté completamente seco antes de montar la cubierta en el amplificador. Consulte el diagrama anterior.
Control remoto de nivel de graves

Cuando utilice el control remoto de nivel de graves, tendrá la posibilidad de controlar el nivel de los subwoofers desde el asiento del conductor. Para montar el controlador, simplemente atornille el soporte metálico a la ubicación elegida y, a continuación, deslice la carcasa sobre el soporte hasta que encaje en su lugar. Pase el cable desde el controlador a la vista frontal del conector apropiado en el chasis del amplificador. Nota: El nivel máximo que alcanzará el control remoto de nivel de graves depende de dónde esté ajustada la ganancia en el chasis del amplificador. Es decir, si la ganancia del amplificador está ajustada a la mitad, el controlador está limitado a ese ajuste de volumen. A continuación, se muestran dos ejemplos de uso de un controlador para operar más de un amplificador. Viene con un cable de 7,6 m, suficiente para cualquier instalación.
Recuerde que el control remoto de nivel de graves solo funciona cuando el amplificador está en el modo de paso LO y solo controla el AMP 2 en los modelos de 4 canales.

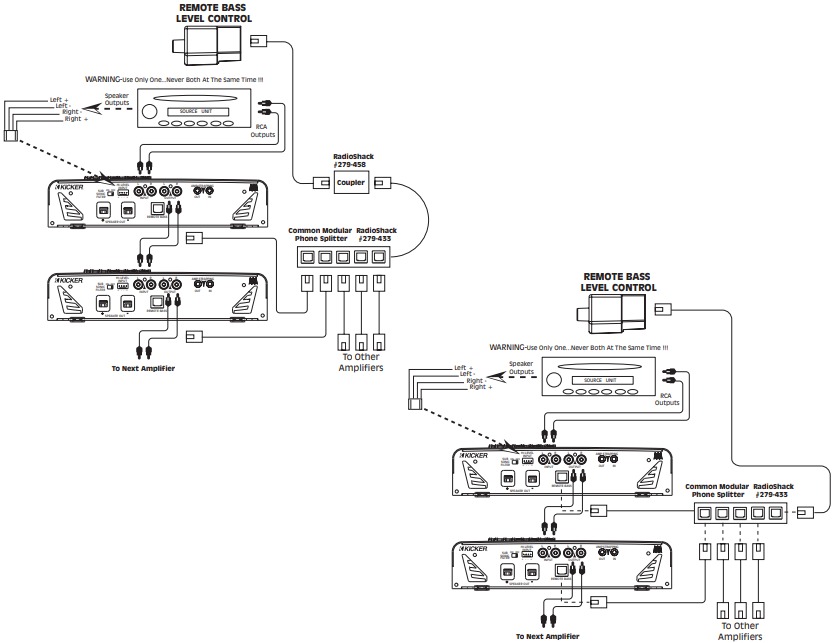

Aquí hay algunos ejemplos de uso de los adaptadores para conectar más de un amplificador a un control remoto de nivel de graves. Cualquiera de las dos formas funcionará, solo tiene que decidir cuál se adapta a sus necesidades.

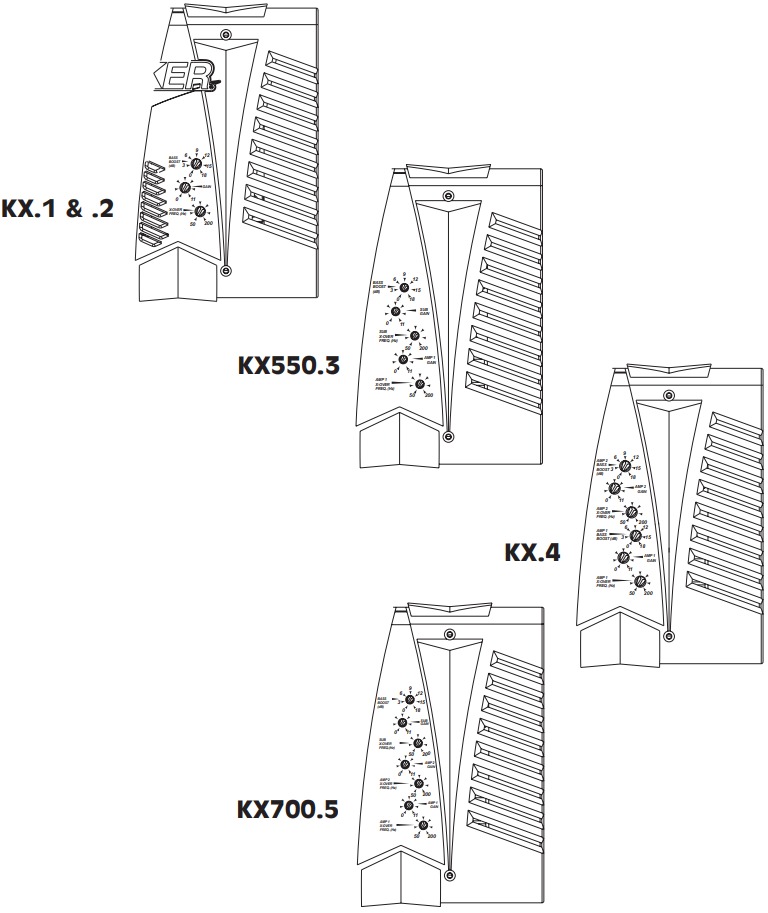

Ajuste de los controles de la unidad

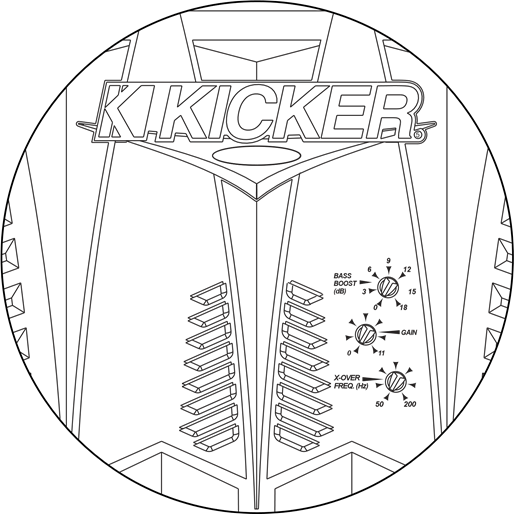

En su amplificador Kicker hay controles giratorios en la parte superior e interruptores en el panel final. Estos controles garantizan la fiabilidad y el rendimiento del amplificador, por lo que deben ajustarse correctamente. Dependiendo del amplificador KX que esté utilizando, el número de controles giratorios en la parte superior variará.

ANTES DE ENCENDER EL SISTEMA POR PRIMERA VEZ, ¡ASEGÚRESE DE QUE LOS CONTROLES GIRATORIOS DE LA PARTE SUPERIOR DEL AMPLIFICADOR ESTÁN GIRADOS COMPLETAMENTE EN SENTIDO CONTRARIO A LAS AGUJAS DEL RELOJ!

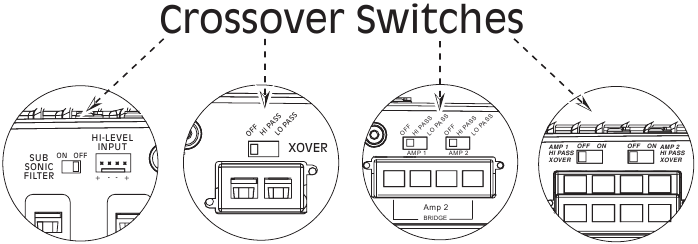

INTERRUPTORES DE CRUCE
¡NUNCA CAMBIE LA CONFIGURACIÓN DEL INTERRUPTOR DE CRUCE CON EL SISTEMA ENCENDIDO!

Los interruptores situados en el panel final junto a los conectores RCA sirven para ajustar el crossover interno. En la posición OFF (apagado), el amplificador pasa una señal de rango completo a los altavoces. Utilice la posición LO PASS (paso bajo) cuando esté conectado a un subwoofer. La posición HI PASS o ON (paso alto o encendido) debe seleccionarse cuando se conecte a cualquier altavoz que no desee que reciba información de subgraves.

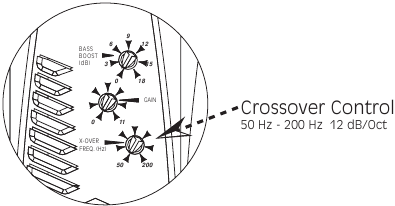

Control de cruce
El lugar donde se ajuste el crossover es muy subjetivo y puede afinarse para que coincida con sus preferencias de escucha o con los requisitos de los altavoces. Si el amplificador está alimentando altavoces pequeños (crossover ajustado a HI PASS u ON), la tendencia es a ajustar la frecuencia más alta para evitar que las frecuencias bajas dañen el altavoz. Si el amplificador está alimentando subwoofers grandes (crossover ajustado a LO PASS), la tendencia es a ajustar la frecuencia de crossover baja. Estas son solo pautas porque el ajuste de la frecuencia correcta depende de las preferencias de los oyentes. Lo que suena bien para uno puede no sonar bien para otro. Las siguientes pautas deberían darle una buena comprensión para trabajar con nuestros amplificadores.

HI PASS
Cuando utilice el amplificador para alimentar altavoces de agudos y medios, deberá ajustar el interruptor a HI PASS u ON, dependiendo del modelo de amplificador.
Cuando utilice el amplificador para alimentar altavoces de 4" o más pequeños, se recomienda un punto de cruce de 150 Hz o superior. Cuando utilice el amplificador para alimentar altavoces de 5" - 6", se recomienda un punto de cruce de 80 Hz o superior. Una vez ajustado, escuche material con el que esté familiarizado antes de realizar cualquier cambio.
LO PASS
Cuando utilice el amplificador para alimentar woofers, el interruptor deberá ajustarse a LO PASS (paso bajo)
Aunque es muy subjetivo, cuando se utilizan woofers de 8" o más pequeños se recomienda un punto de cruce de 150 o inferior. Cuando se utilizan woofers de 10" o más grandes, normalmente se prefiere un punto de cruce por debajo de 100. Si está utilizando buenos controladores de medios graves (como los NUEVOS RMB6 o RMB8), una frecuencia de cruce más baja permitirá que los woofers de 12" o más grandes suenen más limpios.

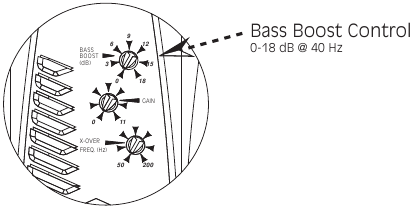

Realce de graves
El control BASS BOOST está diseñado para darle una mayor salida a 40 Hz. El ajuste de este control es subjetivo, sin embargo, si lo sube, debe volver atrás y ajustar el control de ganancia para evitar que el amplificador se recorte.
Dependiendo de los límites del sistema o de los límites de los woofers, el control BassBoost le dará a su sistema ese empuje extra. Proporcionará hasta 18 dB de realce a 40 Hz, ¡lo que hará que su sistema retumbe más que nunca!

CONTROLES DE GANANCIA
Recuerde, el control de ganancia no es un control de volumen, sino que ajusta la salida de la unidad principal al nivel de entrada del amplificador y debe ajustarse correctamente para obtener el mejor rendimiento. Todo el camino hacia arriba o hacia abajo no es necesariamente lo mejor. Suba el volumen de la unidad principal a aproximadamente 3/4 del volumen. (por ejemplo, si la unidad principal llega a 30, súbala a 25). A continuación, gire (en el sentido de las agujas del reloj) la ganancia del amplificador lentamente hasta que pueda oír una distorsión audible y, a continuación, bájela un poco. Ajuste primero el AMP 1 y, a continuación, proceda al AMP 2 si procede. El AMP 2 debe ajustarse con el mismo proceso. Si procede, el amplificador SUB se ajustará a continuación. Si se ajusta el Bass Boost, la ganancia del amplificador SUB debe reajustarse para asegurar que el amplificador no se está recortando.

| Controles | |
| Control de realce de graves 0-18 dB a 40 Hz | |
| Control de ganancia de entrada | |
| Nivel bajo | Nivel alto |
| 170mV - 5V | 340mV - 10V |
| Control de cruce 50 Hz - 200 Hz 12 dB/Oct. | |
Diagramas de sistema

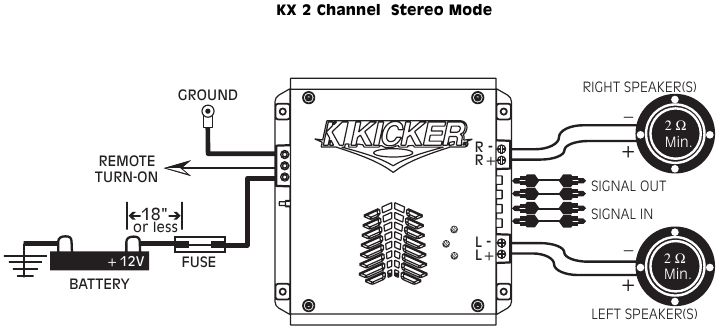

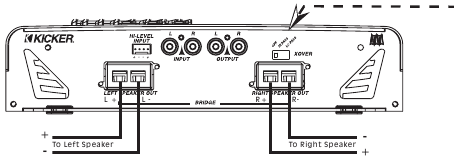

Cuando el amplificador está controlando altavoces que no requieren un crossover, el interruptor del crossover se puede ajustar a la posición OFF (apagado). Esto permitirá que los altavoces reproduzcan el rango completo y el control del crossover en la parte superior del amplificador no tendrá ningún efecto en la salida.
O...
Si el amplificador está controlando altavoces que sí requieren un crossover, ajuste el interruptor a HI PASS (paso alto). Esto permitirá que solo las frecuencias altas pasen a través del amplificador a los altavoces. El control del crossover en la parte superior del amplificador seleccionará la frecuencia que mejor suene al usuario.

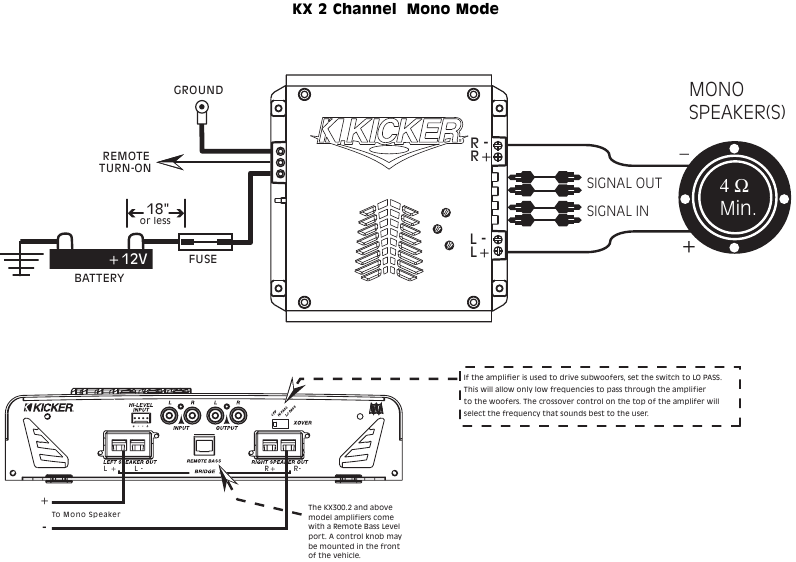

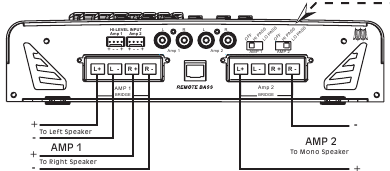

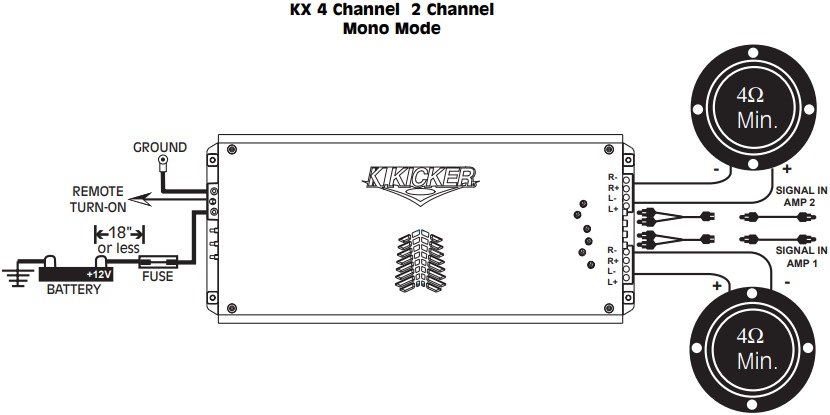

Cuando el amplificador está controlando altavoces en la configuración anterior, el interruptor del crossover se debe ajustar a la posición OFF (apagado). Esto permitirá que los altavoces reproduzcan el rango completo y el control del crossover en la parte superior del amplificador no tendrá ningún efecto en la salida. Los altavoces necesitarán crossovers pasivos para funcionar correctamente. En su forma más simple, el subwoofer necesitará una bobina y los altavoces de agudos y medios necesitarán un condensador. Estos componentes permitirán que los altavoces reproduzcan en un rango de frecuencia dedicado para obtener la mejor calidad de sonido.

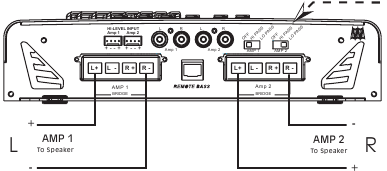

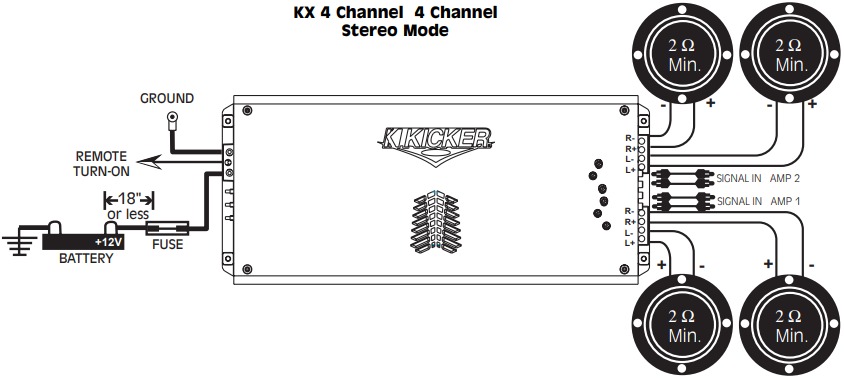

Cuando el AMP 1 o el AMP 2 están controlando altavoces que no requieren un crossover, el interruptor del crossover se puede ajustar a la posición OFF (apagado). Esto permitirá que los altavoces reproduzcan el rango completo y el control del crossover en la parte superior del amplificador no tendrá ningún efecto en la salida.
O...
Si el AMP 1 o el AMP 2 están controlando altavoces que sí requieren un crossover, ajuste el interruptor a HI PASS (paso alto). Esto permitirá que solo las frecuencias altas pasen a través del amplificador a los altavoces. El control del crossover en la parte superior del amplificador seleccionará la frecuencia que mejor suene al usuario.

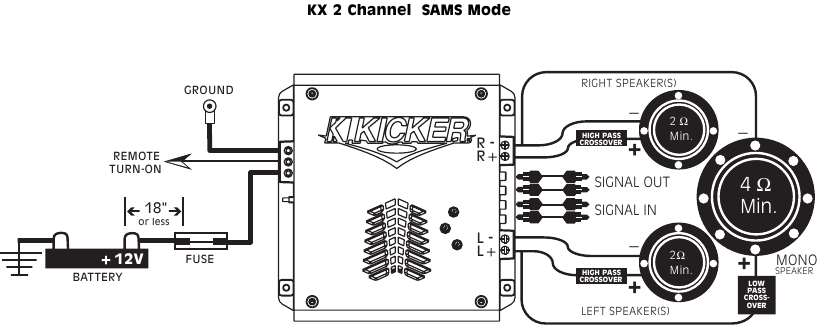

Cuando el AMP 1 está controlando altavoces que no requieren un crossover, el interruptor del crossover se puede ajustar a la posición OFF (apagado). Esto permitirá que los altavoces reproduzcan el rango completo y el control del crossover en la parte superior del amplificador no tendrá ningún efecto en la salida.
O...
Si el AMP 1 está controlando altavoces que sí requieren un crossover, ajuste el interruptor a HI PASS (paso alto). Esto permitirá que solo las frecuencias altas pasen a través del amplificador a los altavoces. El control del crossover en la parte superior del amplificador seleccionará la frecuencia que mejor suene al usuario.
Y...
Si el AMP 2 se utiliza para controlar subwoofers, ajuste el interruptor a LO PASS (paso bajo). Esto permitirá que solo las frecuencias bajas pasen a través del amplificador a los woofers. El control del crossover en la parte superior del amplificador seleccionará la frecuencia que mejor suene al usuario.


Si el AMP 1 o el AMP 2 se utilizan para controlar subwoofers, ajuste el interruptor a LO PASS (paso bajo). Esto permitirá que solo las frecuencias bajas pasen a través del amplificador a los woofers. El control del crossover en la parte superior del amplificador seleccionará la frecuencia que mejor suene al usuario.
ASEGÚRESE:
* La entrada IZQUIERDA se debe dividir y alimentar a las entradas L y R del Amp 1 con un adaptador en Y.
* La entrada DERECHA se debe dividir y alimentar a las entradas L y R del AMP 2 con un adaptador en Y.

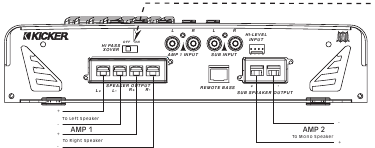

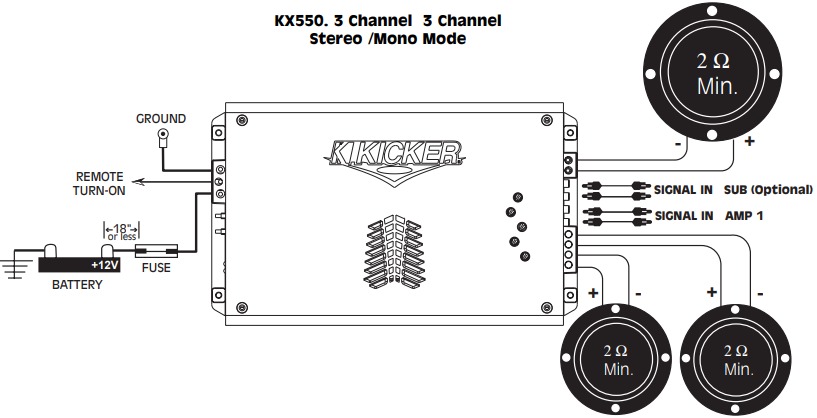

Cuando el AMP 1 está controlando altavoces que no requieren un crossover, el interruptor del crossover se puede ajustar a la posición OFF (apagado). Esto permitirá que los altavoces reproduzcan el rango completo y el control del crossover en la parte superior del amplificador no tendrá ningún efecto en la salida.
O...
Si el AMP 1 está controlando altavoces que sí requieren un crossover, ajuste el interruptor a ON (encendido). Esto permitirá que solo las frecuencias altas pasen a través del amplificador a los altavoces. El control del crossover en la parte superior del amplificador seleccionará la frecuencia que mejor suene al usuario.
Y...
El AMP 2 se utiliza para controlar subwoofers. El crossover no tiene un interruptor ON (encendido) u OFF (apagado). Permitirá que solo las frecuencias bajas pasen a través del amplificador a los woofers. El control del crossover en la parte superior del amplificador seleccionará la frecuencia que mejor suene al usuario.

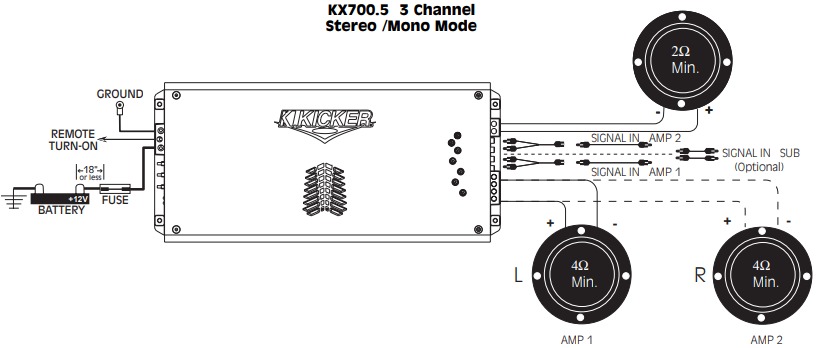

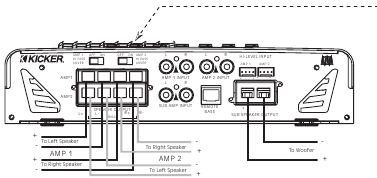

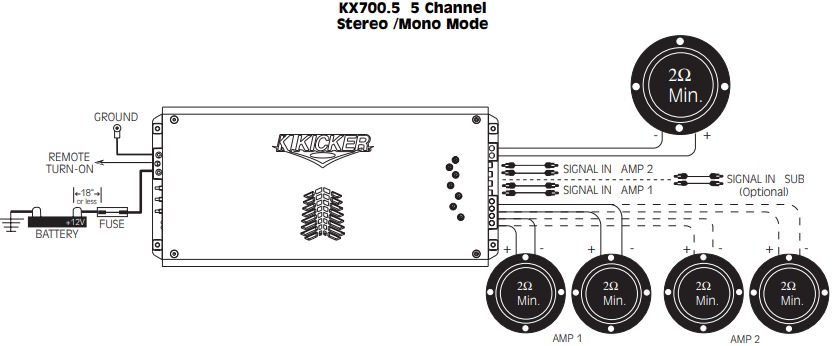

Cuando el AMP 1 o el AMP 2 están controlando altavoces que no requieren un crossover, el interruptor del crossover se puede ajustar a la posición OFF (apagado). Esto permitirá que los altavoces reproduzcan el rango completo y el control del crossover en la parte superior del amplificador no tendrá ningún efecto en la salida.
O...
Si el AMP 1 o el AMP 2 están controlando altavoces que sí requieren un crossover, ajuste el interruptor a ON (encendido). Esto permitirá que solo las frecuencias altas pasen a través del amplificador a los altavoces. El control del crossover en la parte superior del amplificador seleccionará la frecuencia que mejor suene al usuario.
Y...
El SUB AMP se utiliza para controlar subwoofers. No tiene un interruptor ON (encendido) u OFF (apagado). Permitirá que solo las frecuencias bajas pasen a través del amplificador a los woofers. El control del crossover en la parte superior del amplificador seleccionará la frecuencia que mejor suene al usuario.

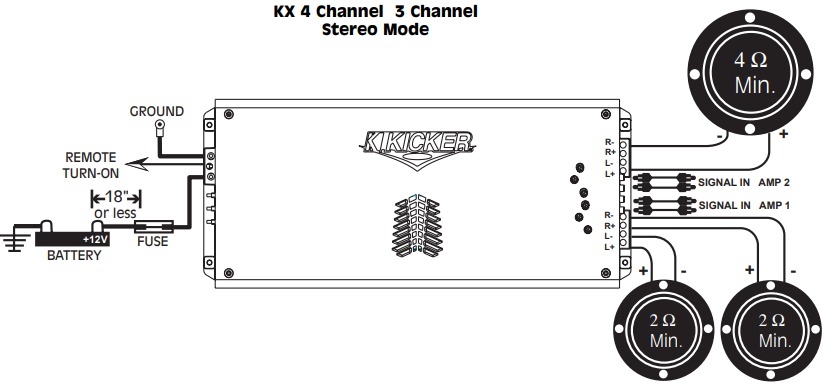

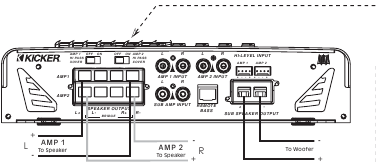

Cuando el AMP 1 y 2 están controlando altavoces que no requieren un crossover, el interruptor del crossover se puede ajustar a la posición OFF (apagado). Esto permitirá que los altavoces reproduzcan el rango completo y el control del crossover en la parte superior del amplificador no tendrá ningún efecto en la salida.
O...
Si el AMP 1 y 2 están controlando altavoces que sí requieren un crossover, ajuste el interruptor a ON (encendido). Esto permitirá que solo las frecuencias altas pasen a través del amplificador a los altavoces. El control del crossover en la parte superior del amplificador seleccionará la frecuencia que mejor suene al usuario.
Y...
El SUB AMP se utiliza para controlar subwoofers. No tiene un interruptor ON (encendido) u OFF (apagado). Permitirá que solo las frecuencias bajas pasen a través del amplificador a los woofers. El control del crossover en la parte superior del amplificador seleccionará la frecuencia que mejor suene al usuario.
ASEGÚRESE:
* La entrada IZQUIERDA se debe dividir y alimentar a las entradas L y R del AMP 1 con un adaptador en Y.
* La entrada DERECHA se debe dividir y alimentar a las entradas L y R del AMP 2 con un adaptador en Y.


El filtro subsónico es útil cuando el usuario no quiere que las frecuencias bajas dañinas (por debajo de 25 Hz) se reproduzcan a través de los woofers. Con el interruptor en la posición ON (encendido), el filtro subsónico está activado. Con el interruptor en la posición OFF (apagado), el filtro subsónico no está activado y los woofers no están protegidos.
NOTA: ¡Un filtro subsónico es muy importante cuando se utilizan diseños de caja con ventilación o con puerto!

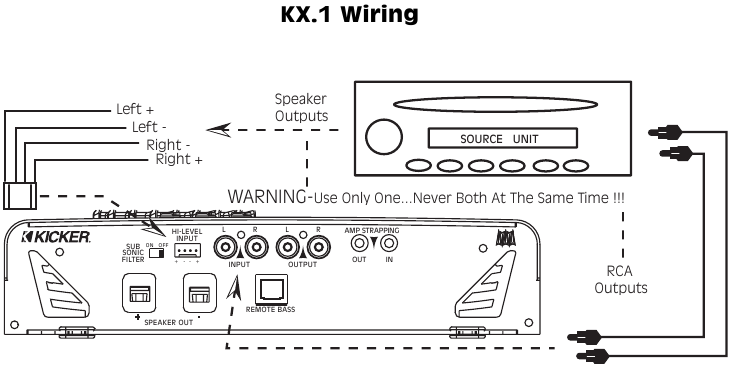

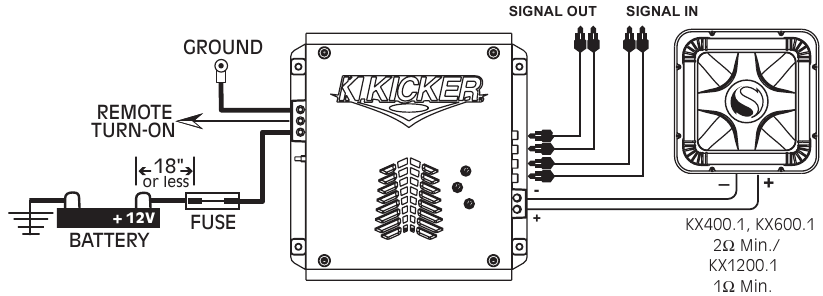

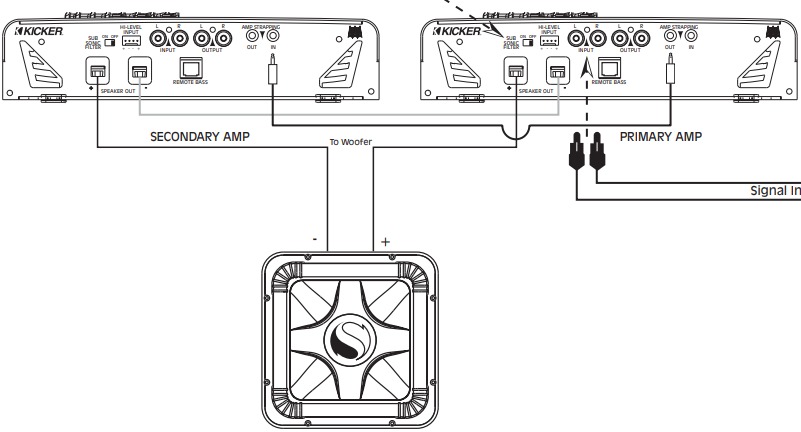

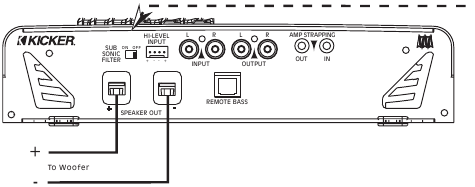

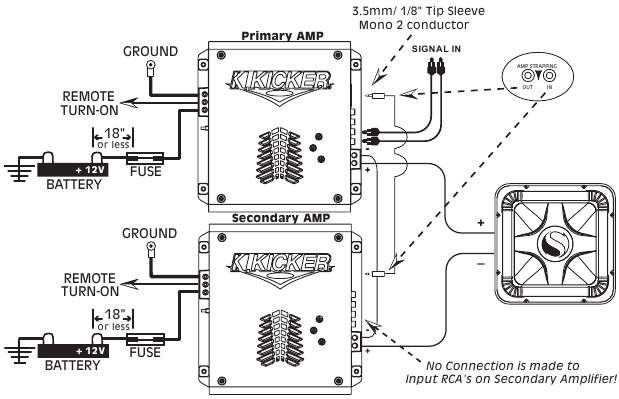

Conexión de amplificadores mono KX.1
Una de las nuevas características de los amplificadores mono KX es la capacidad de "conectar" dos amplificadores entre sí. Utilizando el cable suministrado [se puede comprar uno más largo en Radio Shack (modelo n.º 42-2420)], los dos amplificadores se pueden conectar entre sí. Esto duplicará efectivamente la cantidad de energía que llega al woofer (o woofers). ¿Cómo se puede hacer esto? Es simple. Primero, debe tener dos amplificadores. ¡Obviamente! Llamemos al primer amplificador Amplificador primario y al otro amplificador Amplificador secundario. El cable mono se debe conectar al conector de conexión etiquetado como OUT en el Amplificador primario, y el extremo opuesto se debe conectar al conector de conexión en el Amplificador secundario etiquetado como IN. Eso es todo para el cable especial. El siguiente paso es el cable del altavoz. El cable positivo del altavoz se debe conectar al terminal positivo del amplificador primario, mientras que el terminal negativo del altavoz se debe conectar al terminal positivo del altavoz en el amplificador secundario. El terminal negativo de cada amplificador debe conectarse directamente mediante un cable y debe tener un calibre mínimo de 16. Cada amplificador no debe ver menos de 2 ohmios (KX400.1, KX600.1) o 1 ohmio (KX1200.1). ¡Conecte solo dos de los mismos modelos! ¡No utilice más de un conector de conexión en el amplificador a la vez! Cuando está conectado, los controles del amplificador secundario se omiten.

La impedancia mínima que ve cada amplificador debe ser no menor que 2 ohmios para KX400.1 y KX600.1 y 1 ohmio para el KX1200.1!!!
POR LO TANTO...
La impedancia mínima del woofer o woofers debe ser no menor que 4 ohmios para el KX400.1, KX600.1 y 2 ohmios para el KX1200.1!!!

El filtro subsónico es útil cuando el usuario no quiere que las frecuencias bajas dañinas (por debajo de 25 Hz) se reproduzcan a través de los woofers. Con el interruptor en la posición ON (encendido), el filtro subsónico está activado. Con el interruptor en la posición OFF (apagado), el filtro subsónico no está activado y los woofers no están protegidos.
NOTA: ¡Un filtro subsónico es muy importante cuando se utilizan diseños de caja con ventilación o con puerto!
Fórmulas
Ley de Ohm
E = I X R
Donde:
E = Voltaje (voltios)
I = Corriente (amperios)
R = Resistencia (ohmios o Ω)
Variaciones de la fórmula:
I = E / R
R = E / I
Fórmula de potencia
P = I X E
Donde:
P = Potencia (vatios)
I = Corriente (amperios)
E = Voltaje (voltios)
Variaciones de la fórmula:
I = P / E
E = P / I P = I2X R
P = E2/R
Aplique los números de las fórmulas anteriores al cálculo del cable de alimentación para determinar el calibre mínimo del cable para suministrar correctamente la corriente al amplificador.
Cálculo del cable de alimentación
(Potencia RMS total de salida en 4 Ω) x 2 = (Vatios totales de entrada [Vatios])
= (Corriente máxima de entrada [Amperios])
Ejemplo: Amplificador con una potencia nominal de 100 vatios por canal en 4 Ω
200 x 2 = 400 vatios (potencia total de entrada)
400 vatios / 12,5 voltios = 32 amperios (consumo máximo total)
Utilice este valor de consumo de corriente para determinar el tamaño del cable en la tabla siguiente.
| Tabla de cables de alimentación Calibre mínimo del cable | ||||||||
| Consumo (amperios) | Hasta 1,2 m | 1,2 a 2,1 m | 2,1 a 3 m | 3 a 4 m | 4 a 4,9 m | 4,9 a 5,8 m | 5,8 a 6,7 m | 6,7 a 8,5 m |
| 0-20 | 14 | 12 | 12 | 10 | 10 | 8 | 8 | 8 |
| 20-35 | 12 | 10 | 8 | 8 | 6 | 6 | 6 | 4 |
| 35-50 | 10 | 8 | 8 | 6 | 6 | 4 | 4 | 4 |
| 50-65 | 8 | 8 | 6 | 4 | 4 | 4 | 4 | 2 |
| 65-85 | 6 | 6 | 4 | 4 | 2 | 2 | 2 | 0 |
| 85-105 | 6 | 6 | 4 | 2 | 2 | 2 | 2 | 0 |
| 105-125 | 4 | 4 | 4 | 2 | 2 | 0 | 0 | 0 |
| 125-150 | 2 | 2 | 2 | 2 | 0 | 0 | 0 | 00 |
GARANTÍA LIMITADA DE COMPONENTES ELECTRÓNICOS
QUÉ HACER SI NECESITA GARANTÍA O SERVICIO
Si es necesario que devuelva mercancía defectuosa, llame al Departamento de Atención al Cliente de Kicker al (405)6248510 para obtener un número de autorización de devolución (RA). Empaquete todos los artículos defectuosos en el embalaje original o en un embalaje que evite daños durante el envío y envíelos a
Stillwater Designs, 5021 North Perkins Road, Stillwater, OK 74075
Si tiene alguna pregunta, puede dirigirse al Departamento de Atención al Cliente de Kicker al (405)624-8510.
GARANTÍA INTERNACIONAL
Póngase en contacto con su distribuidor o distribuidor internacional de Stillwater Designs para conocer los procedimientos específicos de las políticas de garantía de su país.
P.O. Box 459 • Stillwater, Oklahoma 74076 • EE. UU. • 405 624-8510
www.Kicker.com
