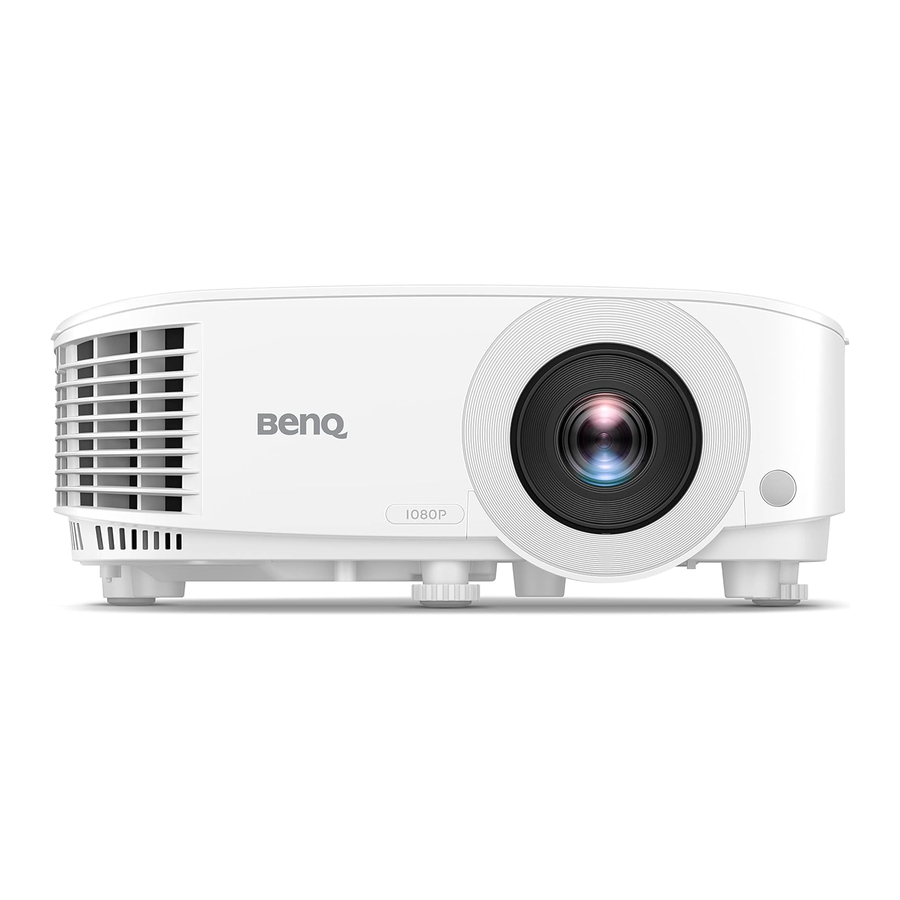

Manual del BenQ TH575

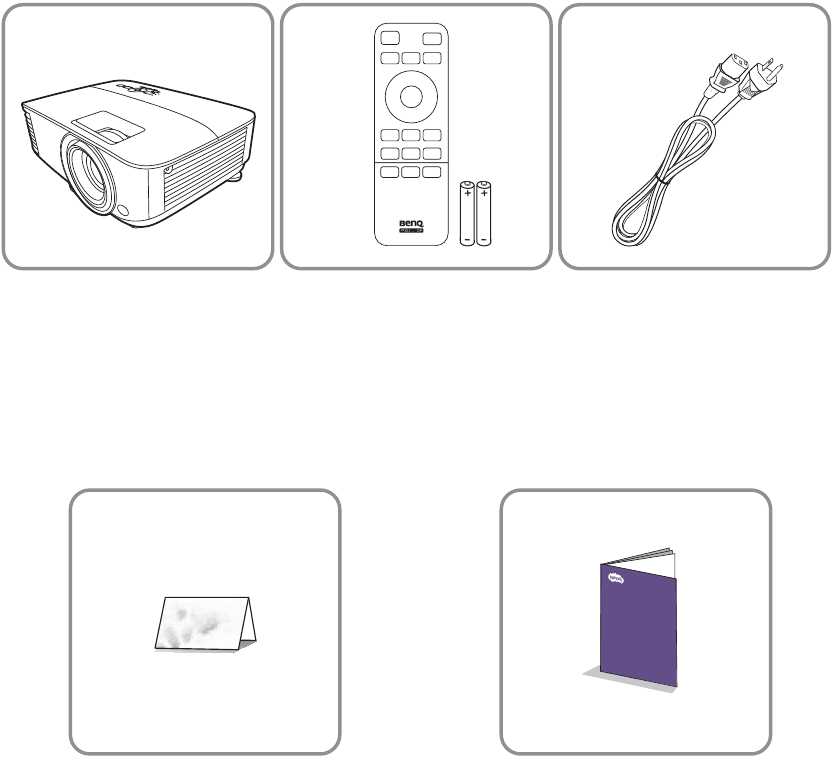

Contenido del envío

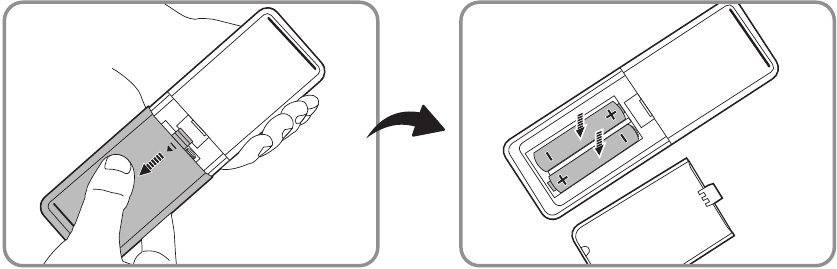

Sustitución de las pilas del mando a distancia

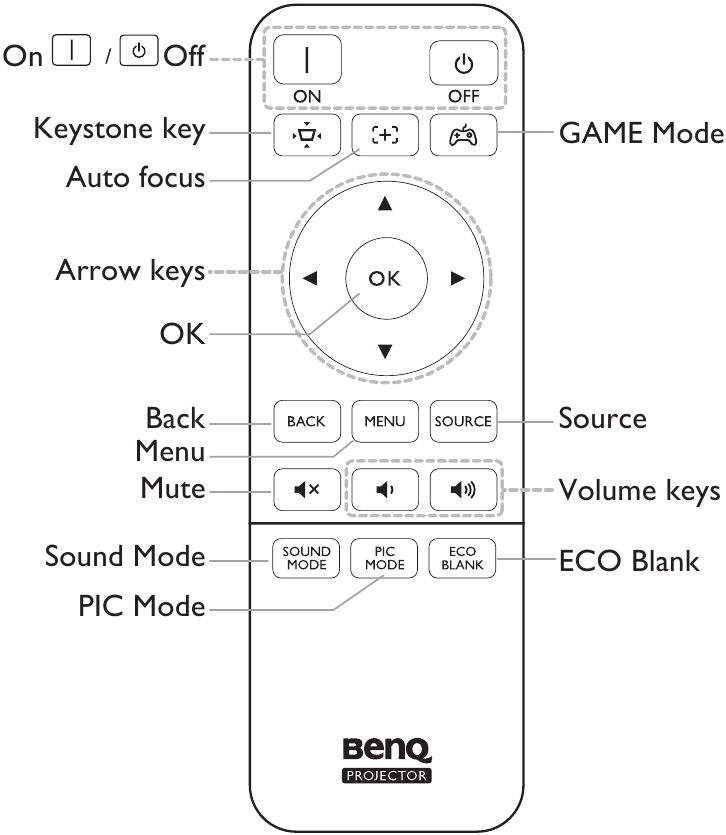

Mando a distancia

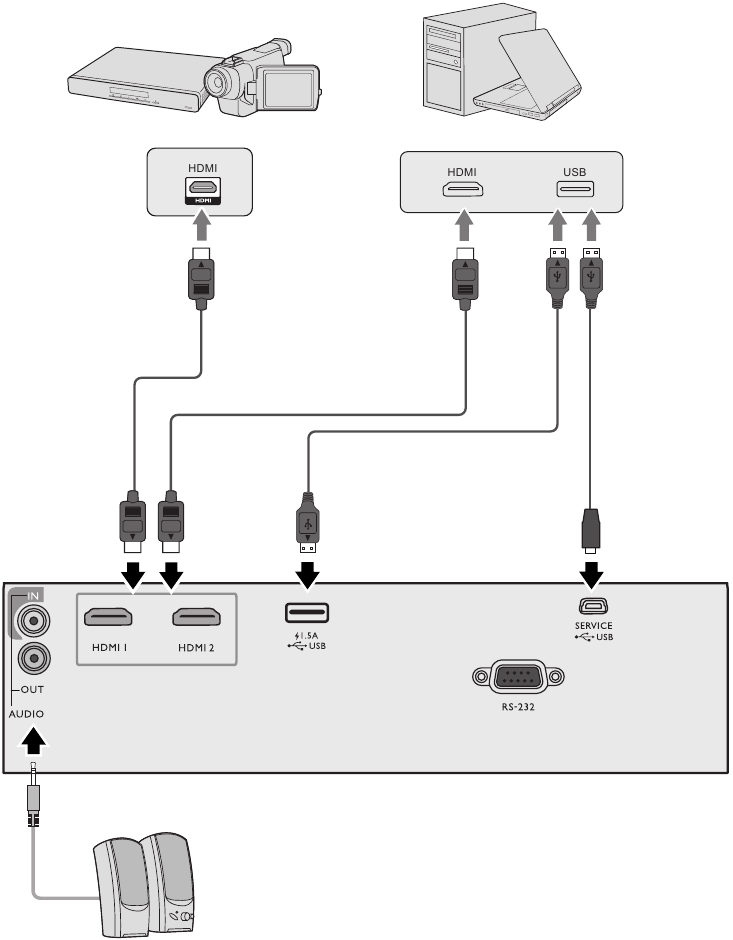

Conexión
El puerto "Audio in" solo funciona cuando la fuente de entrada del proyector está configurada en HDMI y está conectado a un dispositivo DVI a través de un cable DVI y un adaptador de DVI a HDMI.

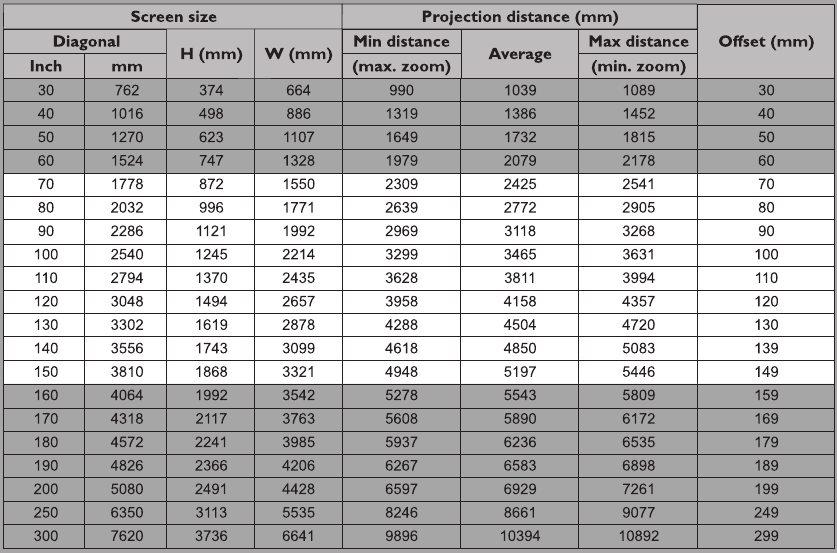

Dimensiones de proyección
La relación de aspecto de la pantalla es de 16:9 y la imagen proyectada tiene una relación de aspecto de 16:9
- Para optimizar la calidad de la proyección, le sugerimos que realice la proyección dentro del área no gris.
- Todas las medidas son aproximadas y pueden variar con respecto a los tamaños reales.
BenQ recomienda que, si tiene la intención de instalar el proyector de forma permanente, pruebe físicamente el tamaño y la distancia de proyección utilizando el proyector real in situ antes de instalarlo de forma permanente, para tener en cuenta las características ópticas de este proyector. Esto le ayudará a determinar la posición de montaje exacta para que se adapte mejor a la ubicación de su instalación.

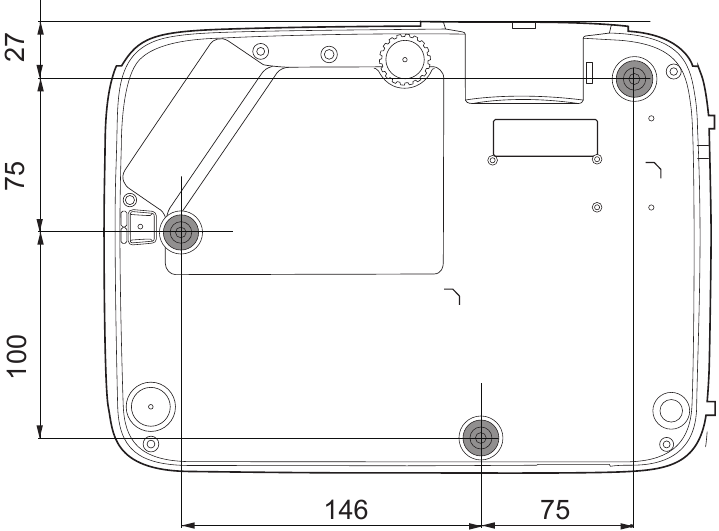

Diagrama de instalación de montaje en techo/pared
Tornillo de montaje en techo/pared: M4
(Longitud máxima = 25 mm; longitud mínima = 20 mm)
Unidad: mm
Alinee los orificios de montaje en la pared
con los orificios de los tornillos de la marca C en la placa de montaje.

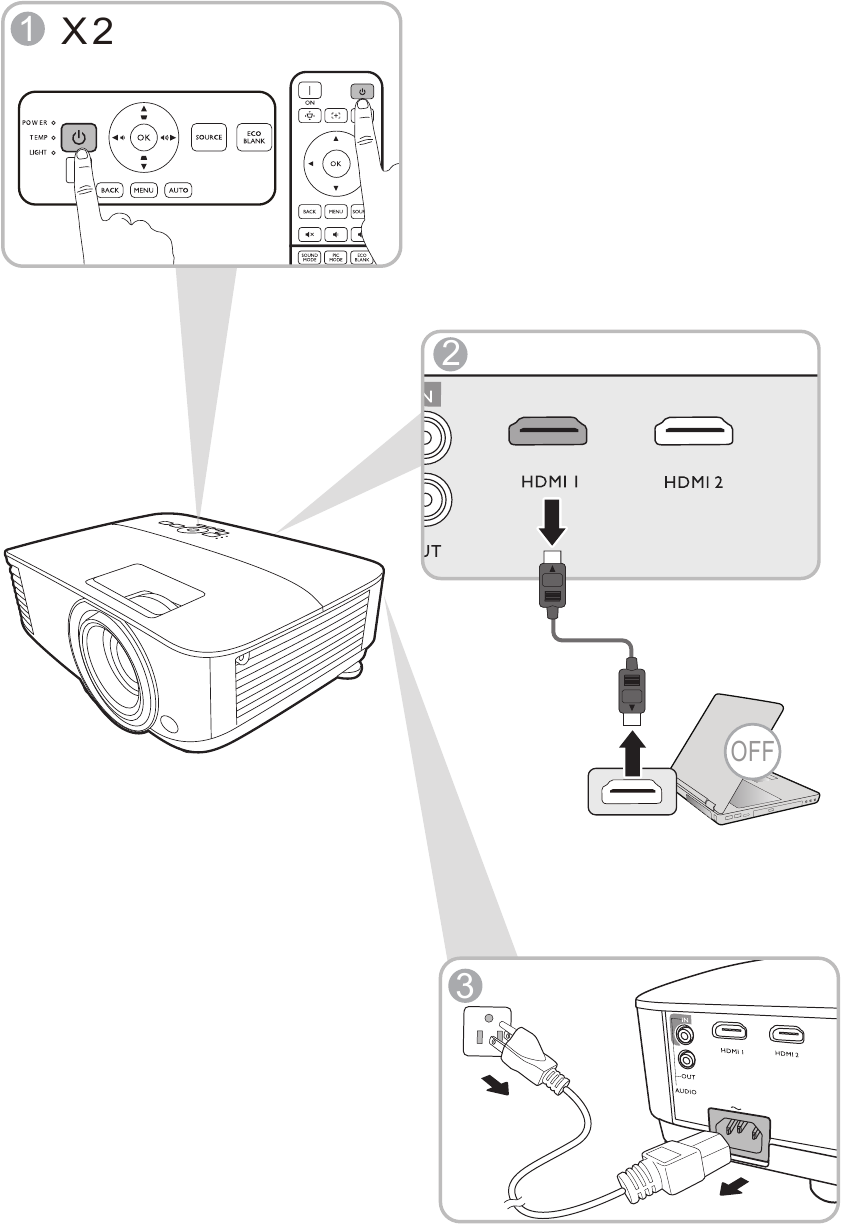

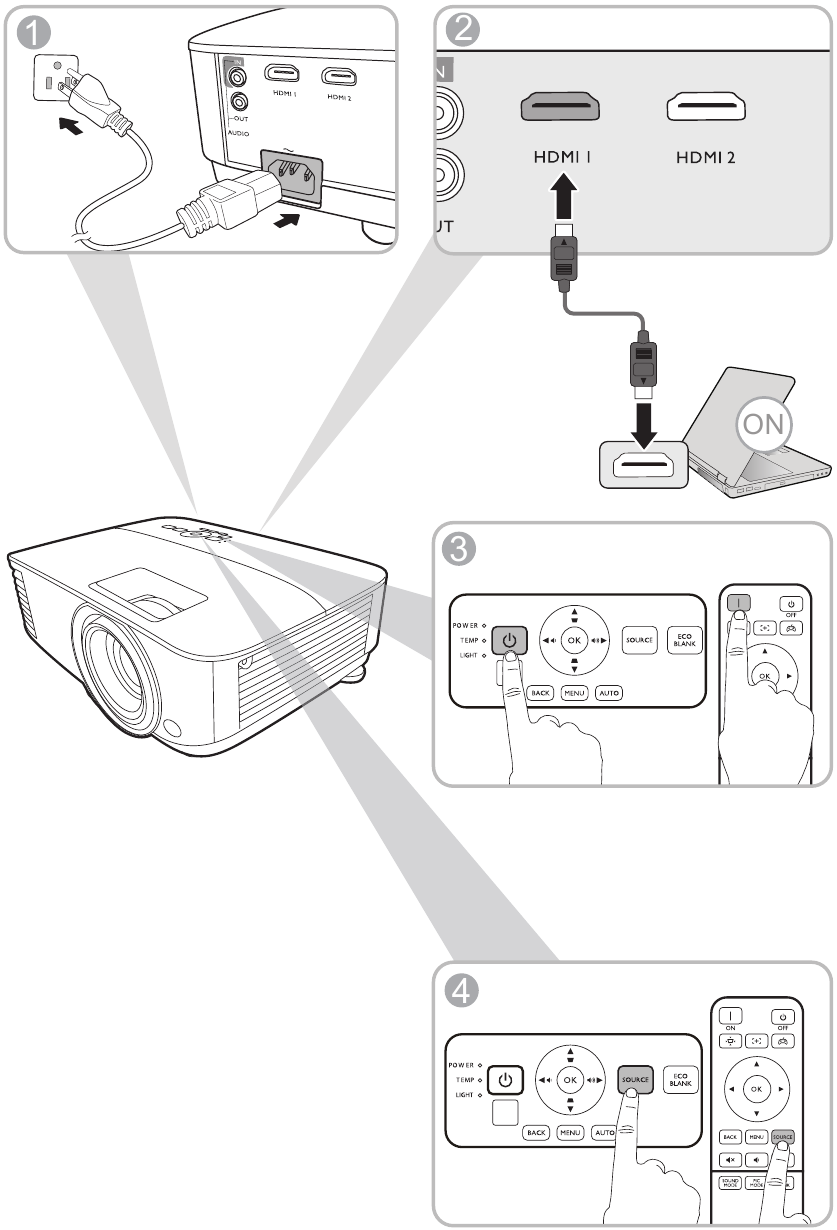

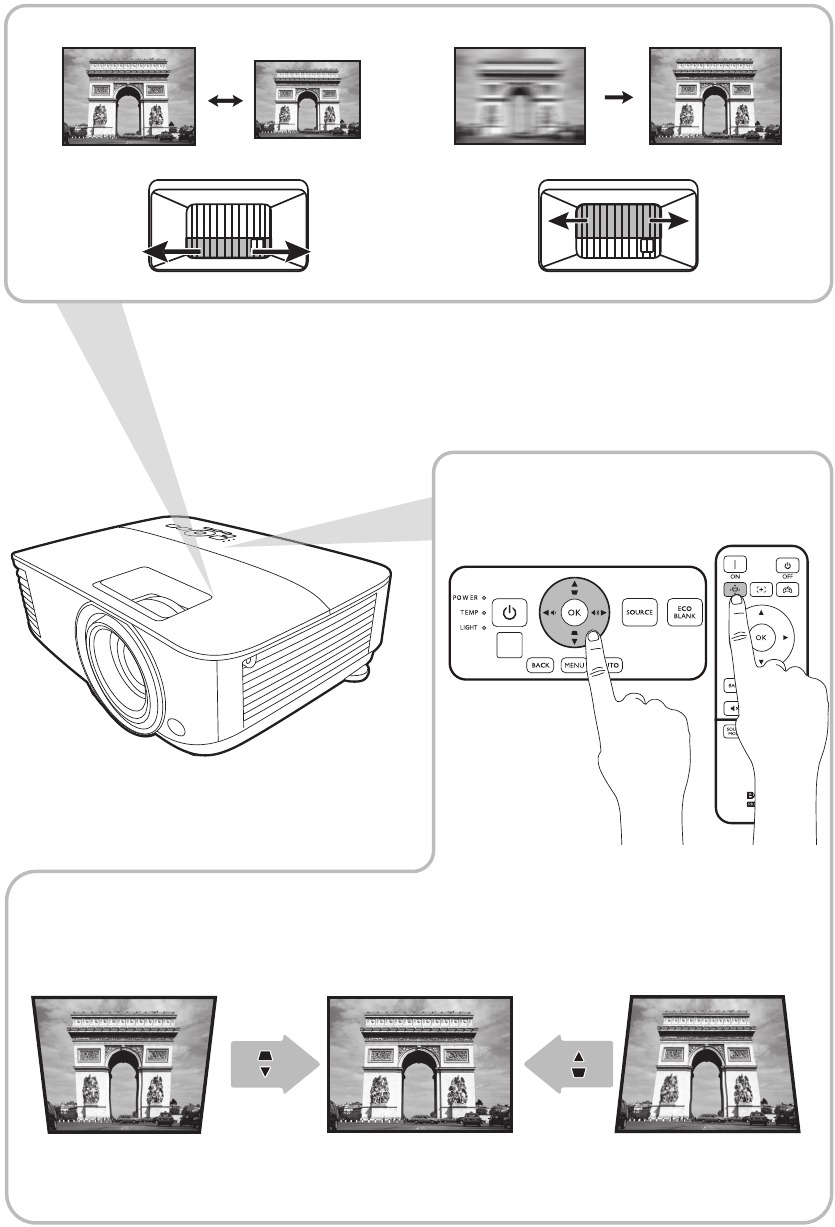

Funcionamiento
Especificaciones
Todas las especificaciones están sujetas a cambios sin previo aviso.
Óptica
Resolución: 1920 (H) x 1080 (V)
Sistema de visualización: 1-CHIP DMD
Lente: F = 2,56 ~ 2,68, f = 22 ~ 24,1 mm
Lámpara: Lámpara de 203 W
Eléctrica
Fuente de alimentación: CA 100–240 V, 3,2 A, 50–60 Hz (automática)
Consumo de energía: 280 W (máx.); < 0,5 W (en espera)
Mecánica
Peso: 2,5 kg (5,5 lbs)
Terminales de salida
Altavoz: 10 vatios x 1
Salida de señal de audio: conector de audio de PC x 1
Control
USB: Fuente de alimentación tipo A 5 V / 1,5 A x 1; Mini-B x 1
Control serie RS-232: 9 pines x 1
Receptor de infrarrojos x 2
Terminales de entrada
Entrada de señal de vídeo: Digital - HDMI x 2
Entrada de señal de audio:
Entrada de audio: conector de audio de PC x 1
(Solo funciona cuando la fuente de entrada del proyector está configurada en HDMI y está conectado a un dispositivo DVI a través de un cable DVI y un adaptador de DVI a HDMI).
Requisitos ambientales
Temperatura de funcionamiento: 0 °C a 40 °C al nivel del mar
Humedad relativa de funcionamiento: 10 % a 90 % (sin condensación)
Altitud de funcionamiento:
- 0–1499 m a 0 °C–35 °C
- 1500–3000 m a 0 °C–30 °C (con el modo de altitud elevada activado)
Temperatura de almacenamiento: -20 °C a 60 °C al nivel del mar
Humedad de almacenamiento: 10 % a 90 % de humedad relativa (sin condensación)
Altitud de almacenamiento: 30 °C a 0~12.200 m sobre el nivel del mar
Transporte: Se recomienda el embalaje original o equivalente
Reparación: Visite el siguiente sitio web y elija su país para encontrar su ventana de contacto de servicio.
http://www.benq.com/welcome
Referencias
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Manual del BenQ TH575
