Manual de la SCAN 85

Introducción

Ha adquirido un producto de uno de los principales fabricantes europeos de estufas de leña, y estamos seguros de que disfrutará de su compra durante muchos años.
Para hacer el mejor uso posible de su estufa, es importante que siga nuestros consejos e instrucciones. Lea atentamente este Manual de montaje e instrucciones antes de comenzar a montar su estufa.

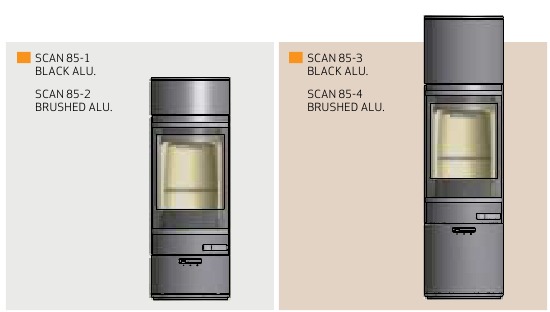

MANGOS Y ADORNOS EN NEGRO / ALUMINIO CEPILLADO

DATOS TÉCNICOS

INSTALACIÓN

• El propietario de la casa es responsable de garantizar que la instalación y el montaje se realicen de acuerdo con las normas de construcción nacionales y locales, así como con la información proporcionada en este Manual de montaje e instrucciones
• Cuando instale cualquier tipo de chimenea o estufa, debe informar a las autoridades locales de construcción y vivienda. Además, está obligado a que un deshollinador local inspeccione y apruebe la instalación antes de la puesta en marcha
• Para garantizar la mejor funcionalidad y seguridad posibles para su instalación, le aconsejamos que llame a un instalador profesional. Su distribuidor de Scan
  podrá recomendarle un instalador cualificado en su zona. Para obtener información sobre los distribuidores de Scan, visite www.scan-stoves.com

SEGURIDAD
Cualquier cambio realizado en el producto por el distribuidor, el instalador o el usuario podría provocar que el producto y las funciones de seguridad no funcionen como se espera. Lo mismo se aplica a la instalación de accesorios o equipos adicionales no suministrados por Scan A/S. Este también podría ser el caso si se desmontan o retiran piezas necesarias para el funcionamiento y la seguridad de la estufa.

¡TENGA EN CUENTA!
OBTENDRÁ EL MEJOR USO DE LA ESTUFA UTILIZANDO UN MÉTODO DE ENCENDIDO DE ARRIBA ABAJO, CONSULTE "INSTRUCCIONES PARA LA CALEFACCIÓN"

DATOS TÉCNICOS Y DIMENSIONES

Materiales	Placa de acero Hierro fundido Chapa galvanizada Piedra cerámica/vermiculita
Tratamiento de la superficie	Senotherm
Longitud máxima de la madera (posición horizontal)	30 cm
Longitud máxima de la madera (posición vertical)	50 cm
Peso serie Scan 85	aprox. 204-220 kg
Diámetro interno de la pieza de conexión	144 mm
Diámetro externo de la pieza de conexión	148 mm
Diámetro externo de la pieza de conexión de aire fresco	100 mm
Tipo de aprobación	Combustible intermitente*

* Funcionamiento intermitente en este contexto significa el uso normal de una estufa de leña. En otras palabras, debe dejar que el fuego se extinga hasta que solo queden las brasas antes de repostar.
Esta estufa se produce de acuerdo con la aprobación de tipo para el producto, que también cubre el Manual de montaje e instrucciones del producto.
La Declaración de rendimiento (DoP) está disponible en www.scan-stoves.com

Prueba de conformidad con la norma EN 13240
Emisión de CO al 13% de O 2	0,06 %
Emisión de CO al 13% de O 2	801 mg/Nm 3
Polvo al 13% de O 2	7 mg/Nm 3
No x al 13% de O 2	87 mg/Nm 3
Eficiencia	78 %
Índice de eficiencia energética	103
Clase de eficiencia energética	A
Salida nominal	8 kW
Temperatura de la chimenea EN 13240	272°C
Temperatura en la pieza de conexión del conducto de humos	326°C
Cantidad de humo	7,8 g/sek
Subpresión EN 13240	12 Pa
Subpresión recomendada en la pieza de conexión	18-20 Pa
Suministro de aire de combustión necesario	21,6 m 3 /h
Combustible	Madera
Consumo de combustible	2,5 kg/h
Cantidad de combustible	2,2 kg
Cantidad de combustible, máx.	2,6 kg

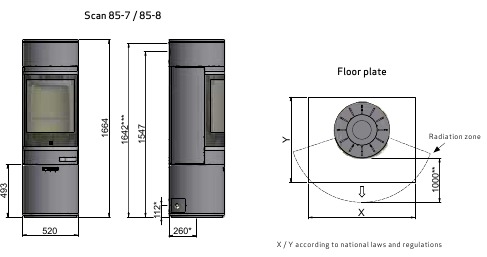

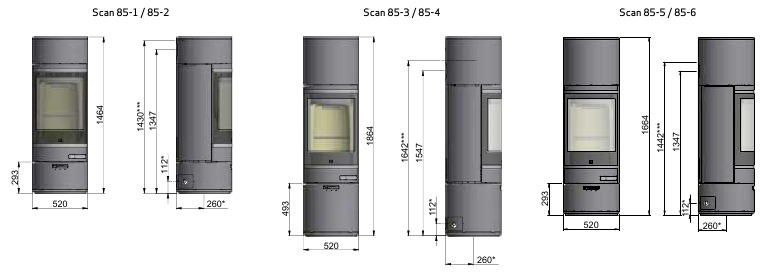

ESQUEMA DE DIMENSIONES Y DISTANCIAS MÍNIMAS


Todas las distancias están en mm.
Todas las distancias son distancias mínimas
* Conexión de la entrada de aire fresco - diámetro externo Ø 100 mm
** Distancia mínima a muebles/material inflamable
*** Altura hasta el inicio de la pieza de conexión del conducto de humos en la salida superior

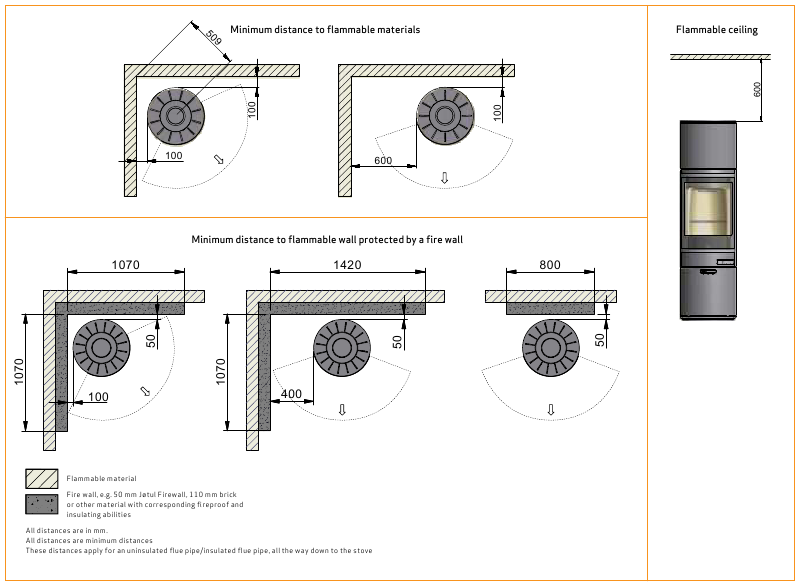

DISTANCIAS MÍNIMAS

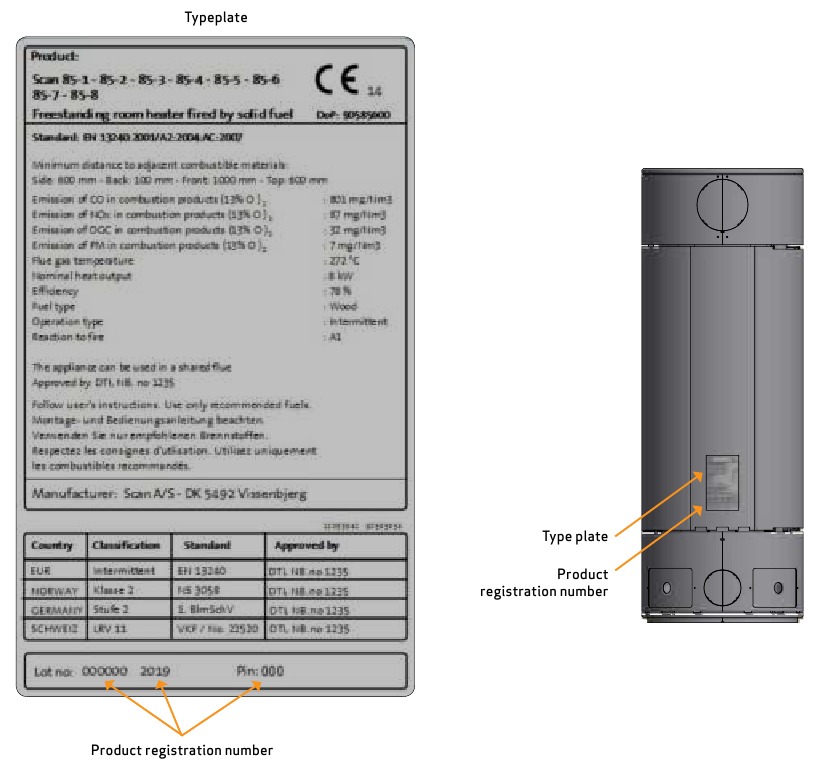

PLACA DE CARACTERÍSTICAS

Todas las estufas de leña Scan están equipadas con una placa de características que especifica las normas de homologación y la distancia a los materiales inflamables.
La placa de características está situada en la parte trasera de la estufa.

NÚMERO DE REGISTRO DEL PRODUCTO

Todas las estufas de leña Scan están provistas de un número de registro del producto. Anote este número en la página posterior de este manual; siempre deberá indicarlo cuando se ponga en contacto con su distribuidor o con Scan A/S.
El número de registro del producto se encuentra en la parte trasera de la estufa.

MONTAJE

HERRAMIENTAS NECESARIAS PARA EL MONTAJE DE LA ESTUFA

• Nivel de burbuja
• Alicates de corte
• Llave Allen de 5 mm

• Llave fija de 10 mm
• Llave Allen de 4 mm

PIEZAS SUELTAS

En la cámara de combustión de la estufa encontrará las siguientes piezas sueltas:

• Placa decorativa para la placa superior
• Laca de reparación para estufas de colores
• Placa deflectora inferior

• Junta para la pieza de conexión
• Guante
• Etiqueta de eficiencia energética

ENTRADA DE AIRE FRESCO

En una casa bien aislada, el aire consumido por el proceso de combustión debe ser reemplazado. Esto se aplica particularmente a las casas con ventilación mecánica. Hay diferentes maneras de asegurar que se produzca un intercambio de aire. Lo más importante es asegurar que haya un suministro de aire a la habitación donde se encuentra la estufa de leña. La ventilación de la pared exterior debe estar ubicada lo más cerca posible de la estufa de leña, y debe poder cerrarla cuando no esté utilizando la estufa de leña.
Se deben seguir las regulaciones de construcción nacionales y locales con respecto a la conexión de la entrada de aire fresco.

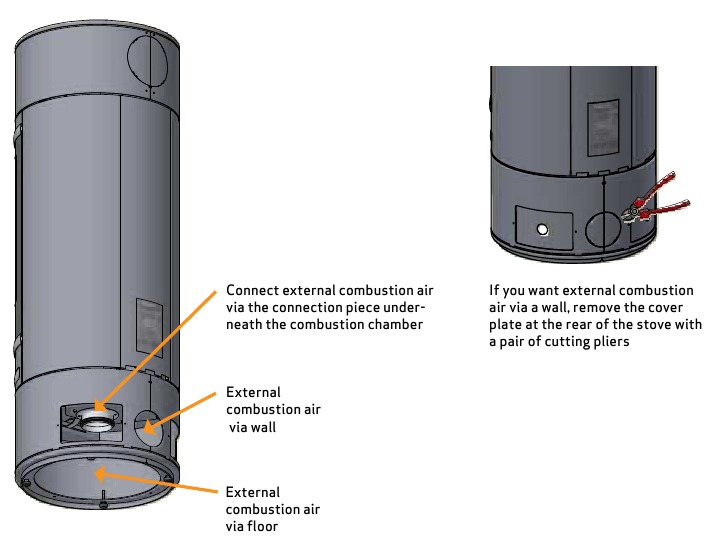

SISTEMA DE COMBUSTIÓN CERRADA

Debería utilizar el sistema de combustión cerrada para la estufa de leña si vive en una casa hermética de nueva construcción. El aire de combustión externo se conecta a través de una tubería de ventilación a través de la pared o el suelo.
Recomendamos montar una válvula en la tubería de ventilación para evitar la condensación en la estufa y el sistema de tuberías, cuando la estufa no está en uso. También puede ser una ventaja aislar la tubería de ventilación.
Tubería de ventilación mínima de Ø 100 mm, longitud máxima: 6 metros con un máximo de una curva. Recomendamos tuberías de acero lisas.
NOTA: si la estufa tiene una conexión de aire fresco o combustión cerrada, ¡la tubería de ventilación debe estar abierta cuando la estufa esté en uso!

CHIMENEA EXISTENTE Y CHIMENEA DE ELEMENTO PREFABRICADO

Si tiene la intención de conectar su estufa a una chimenea existente, tiene sentido ponerse en contacto con un distribuidor autorizado de Scan o con un deshollinador local para obtener asesoramiento. Estos expertos también le informarán si su chimenea necesita ser renovada.

• Al conectar una chimenea de elemento prefabricado, siga las instrucciones de conexión del fabricante para el tipo de chimenea correspondiente.

CONEXIÓN ENTRE LA ESTUFA EMPOTRADA Y LA CHIMENEA DE ACERO

Su distribuidor de Scan o un deshollinador local pueden aconsejarle sobre la elección de una marca y tipo de chimenea de acero. Esto asegura que la chimenea coincida con su estufa de leña.

REQUISITOS PARA LA CHIMENEA

La chimenea debe tener un diámetro interno mínimo de 148 mm y tener una designación T400, con G para la prueba de fuego de hollín. La longitud debe ser de mín. 4 metros.
Si opta por conectar la estufa con un codo, debe usar un codo curvo, ya que esto da un mejor tiro.
Si conecta la estufa con un codo afilado, la tapa de limpieza debe colocarse en la parte vertical para que la parte horizontal se pueda limpiar a través de aquí.
Si la chimenea está equipada con un extractor de humos, debe ser posible ajustarlo a un tiro adecuado.
Se deben cumplir los requisitos de la chimenea y el tubo de humos en términos de distancias de seguridad.

• Elegir la longitud o el diámetro incorrectos de la chimenea podría afectar la funcionalidad
• Siempre cumpla exactamente con las instrucciones proporcionadas por el proveedor de la chimenea

COLOCACIÓN DE LA ESTUFA EN UNA PARED NO INFLAMABLE

No hay exigencias con respecto a la distancia a materiales no inflamables, pero recomendamos una distancia de 50 mm para facilitar la limpieza de la estufa, las tuberías de humos y la chimenea y para evitar posibles daños a la pared.

DISTANCIA A LOS MUEBLES

Distancia a los muebles desde el cristal: 1000 mm.
Sin embargo, debe evaluar si los muebles u otros artículos pueden secarse excesivamente debido a que están demasiado cerca de la estufa.

DISTANCIA DE SEGURIDAD

Se deben cumplir las regulaciones europeas, nacionales y locales con respecto a las distancias de seguridad para las estufas de leña.
La estufa debe instalarse de manera que la propia estufa, el tubo de humos y la chimenea puedan limpiarse.

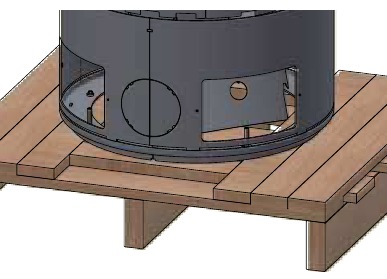

ELIMINACIÓN DEL EMBALAJE

Compruebe que la estufa no esté dañada antes de comenzar a instalarla.

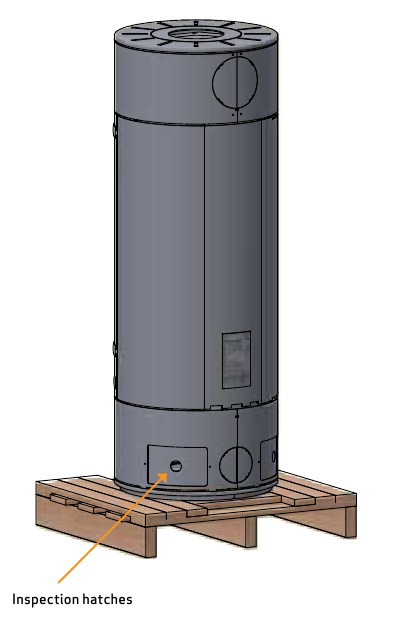

La estufa viene fijada a un palé de madera en la entrega. Los cuatro tornillos que sujetan la estufa se pueden quitar a través de las dos escotillas de inspección en la base.

1. Levante las escotillas de inspección de sus soportes

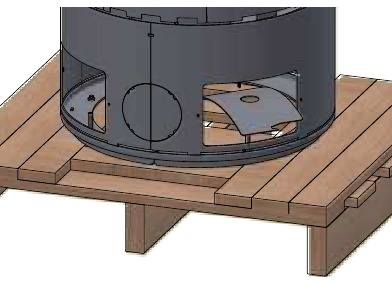

2. Retire las escotillas de inspección de la estufa

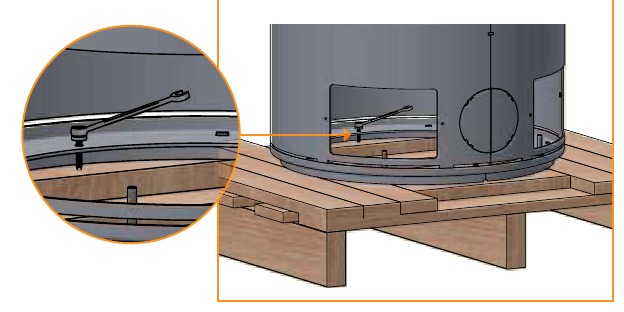

3. Retire los tornillos que sujetan la estufa al palé

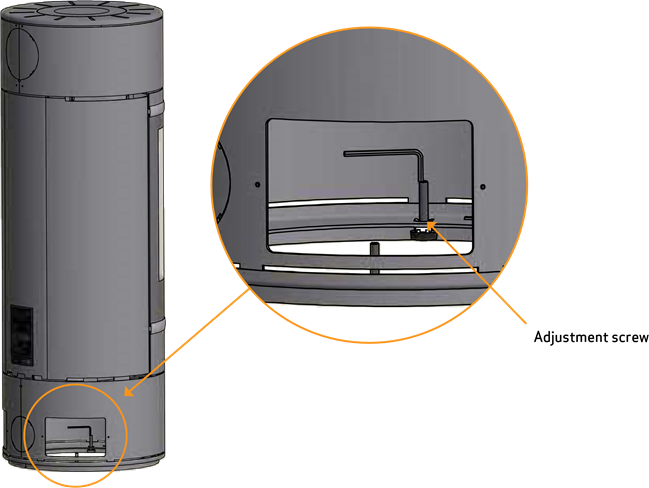

AJUSTE DE ALTURA DE LA ESTUFA

La estufa tiene cuatro tornillos de ajuste debajo de la estufa. Utilice los tornillos de ajuste para que la estufa quede recta y nivelada.
AVISO: Es muy importante que la estufa esté nivelada para permitir un funcionamiento óptimo de la puerta.

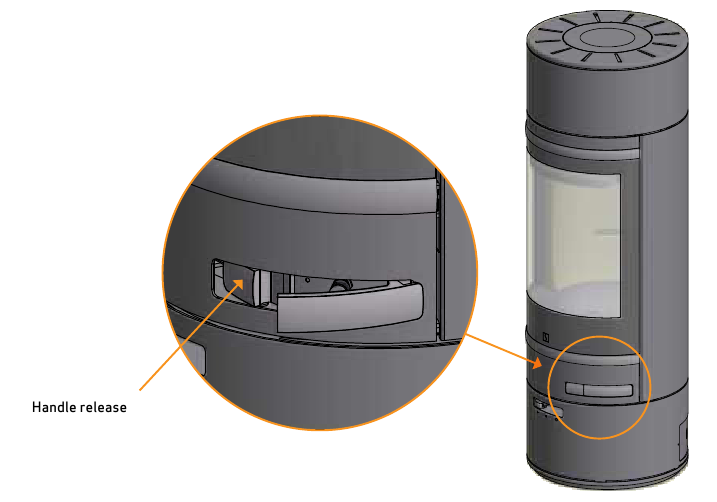

APERTURA DE LA PUERTA

Para abrir la puerta de la Scan 85, presione el desbloqueo de la manija a la izquierda de la manija. La manija se abrirá y la puerta se puede tirar hacia un lado. La puerta debe rodar sobre los rodamientos de bolas.

¡No levante la puerta, ya que esto puede empujar los rodamientos de bolas a una posición falsa!

¡Siempre empuje/tire de la puerta hasta el final hacia la derecha antes de cerrar la manija!

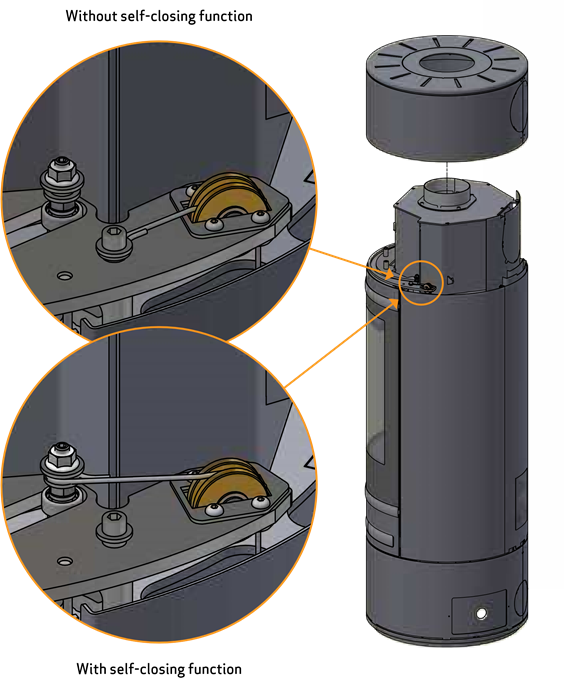

PUERTA (AUTOCIERRE)

La puerta se entrega sin función de autocierre (Bauart 1).
Si desea una puerta de cierre automático, el cable debe montarse en otro tornillo.

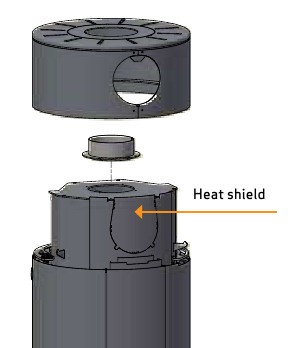

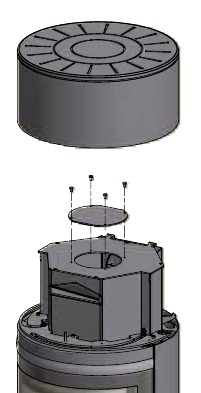

MONTAJE DE LA PIEZA DE CONEXIÓN DE HUMOS EN LA SALIDA TRASERA

La estufa está preparada de fábrica para la salida superior.

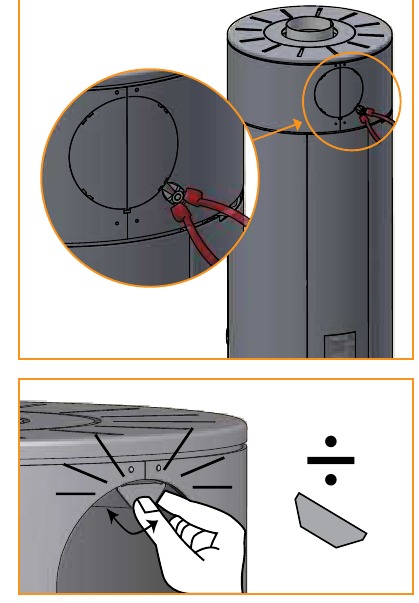

1. Con unos alicates de corte, corte la placa de cubierta de la placa trasera y en sus puntos de fijación

2. Levante el módulo superior y la pieza de conexión de la estufa para que se pueda quitar la placa de cubierta en el protector térmico

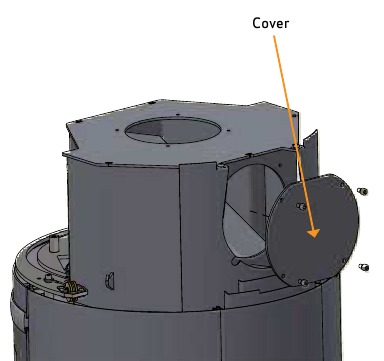

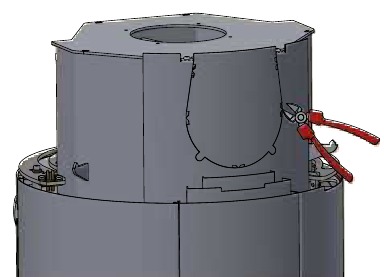

3. Con unos alicates de corte, corte la placa de cubierta del protector térmico en sus puntos de fijación

4. Retire la cubierta. Esto se utilizará más tarde como sello y cubierta en la parte superior de la salida de humos

5. Monte la junta de cerámica en la pieza de conexión

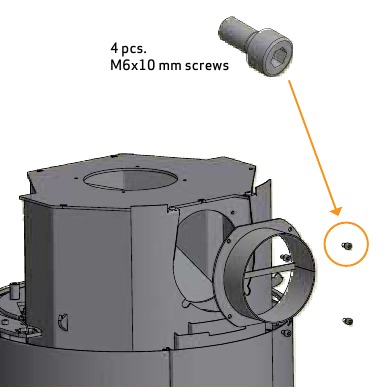

6. Coloque la pieza de conexión con los cuatro tornillos

7. Coloque la cubierta y apriétela. Vuelva a colocar el módulo superior

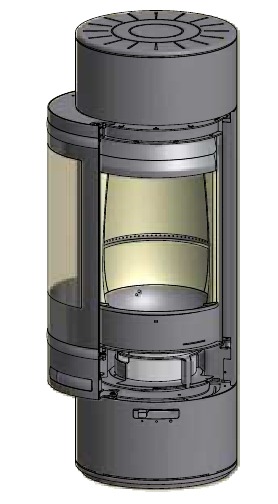

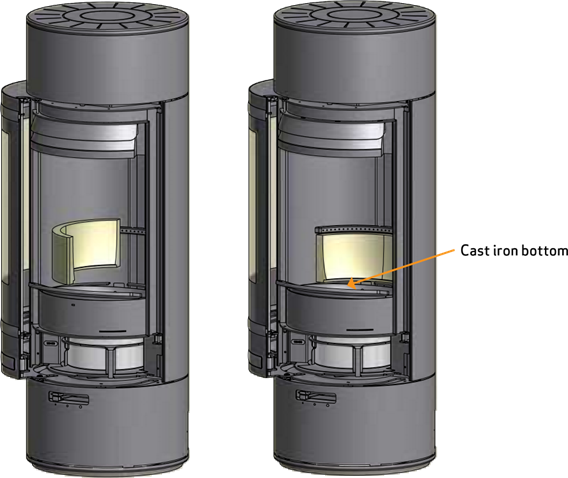

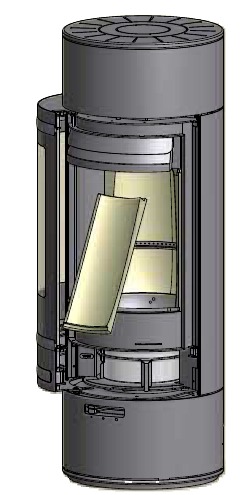

MONTAJE DE LA CÁMARA DE COMBUSTIÓN

Tenga en cuenta que las placas deflectoras están hechas de material cerámico poroso y pueden romperse. Tenga cuidado al trabajar.

1. Para montar la placa trasera inferior de la cámara de combustión, levante el fondo de hierro fundido hacia arriba y hacia adelante

2. Monte con cuidado los lados y las placas traseras

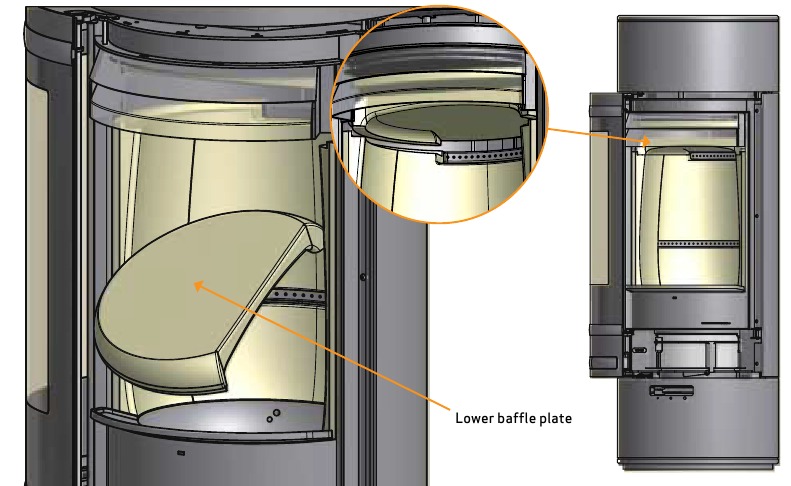

3. Monte la placa deflectora inferior. La placa deflectora debe estar apoyada por las placas traseras

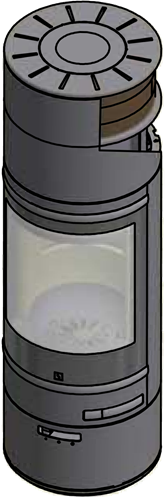

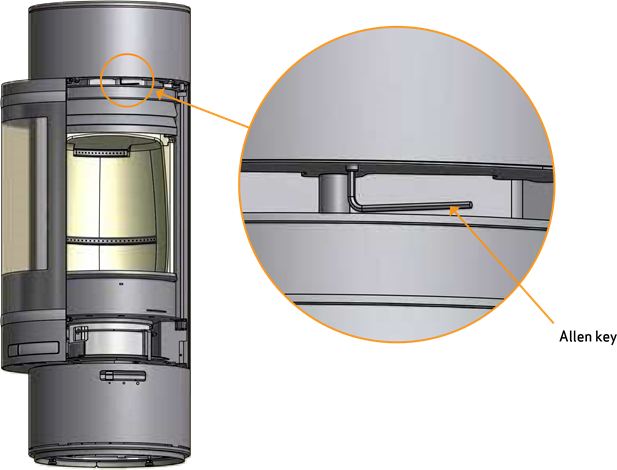

AJUSTE DE ALTURA DEL MÓDULO SUPERIOR

La altura del módulo superior de la estufa se puede ajustar.
Abra la puerta. Ajuste la altura con el tornillo puntiagudo usando una llave Allen, vea las ilustraciones a continuación.

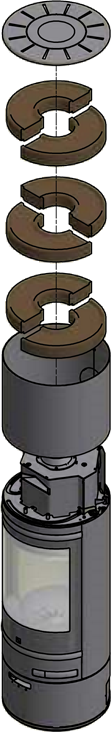

SISTEMA DE ACUMULACIÓN DE CALOR (ACCESORIO)

Las piedras de acumulación de calor están disponibles para Scan 85-3, 85-4, 85-5 y 85-6.
Las piedras de acumulación de calor están hechas de un material especial con una alta capacidad de ¼ de calentamiento. Las piedras se calientan durante la combustión y vuelven a desprender el calor después de la combustión, lo que significa que la estufa se mantiene caliente durante más tiempo.

BASE DE SOPORTE DE CARGA

Las estufas de la serie Scan 85 pesan de 204 kg a 220 kg.
Por supuesto, debe asegurarse de que la base sobre la que se coloca la estufa pueda soportar el peso de la estufa y, en su caso, una chimenea de acero, si ha optado por esta solución. En caso de duda sobre la capacidad de carga del suelo, consulte a un experto en construcción.

PLACA DE SUELO (ACCESORIO)

Si va a colocar la estufa sobre un suelo inflamable, debe cumplir con las regulaciones nacionales y locales sobre el tamaño de cualquier subsuperficie no inflamable requerida para cubrir el suelo alrededor de la estufa.
Su distribuidor local de Scan puede asesorarle sobre las regulaciones relativas a la protección de materiales inflamables en las cercanías de su estufa.
La función de la placa de suelo es proteger el suelo y el material inflamable contra cualquier chispa que pueda ocurrir. Una placa de suelo puede estar hecha de acero o vidrio, pero la estufa también se puede erigir sobre hormigón clinker, piedra natural o materiales similares.
Esta estufa de leña Scan tiene una placa de suelo integrada en la parte inferior y, por lo tanto, se puede erigir directamente sobre material inflamable sin necesidad de mayor protección debajo de la estufa.

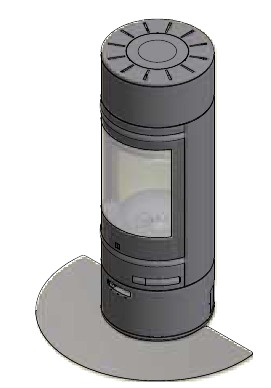

Placa de suelo pequeña de forma ovalada en vidrio o acero

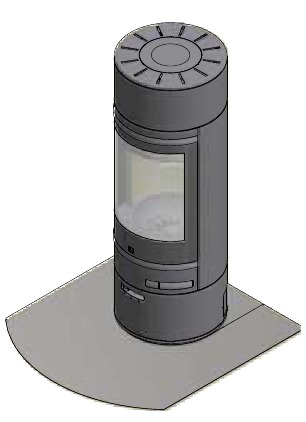

Placa de suelo grande con forma en acero o placa de suelo de base grande en vidrio

INSTRUCCIONES DE USO

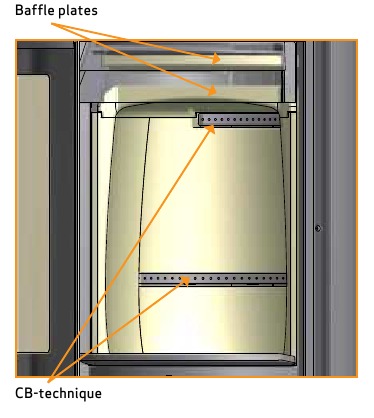

TECNOLOGÍA CB (COMBUSTIÓN LIMPIA)

La estufa está equipada con tecnología CB. Para garantizar una combustión óptima de los gases liberados durante el proceso de combustión, el aire pasa a través de un sistema de canales especialmente desarrollado. El aire calentado se conduce a la cámara de combustión a través de los orificios en el revestimiento trasero de la cámara de combustión y en las placas deflectoras. Este flujo de aire está controlado por la velocidad de combustión y, por lo tanto, no se puede regular.
NOTA: La madera nunca debe colocarse más arriba de los orificios terciarios en la parte posterior de la cámara de combustión (esto no se aplica en un arranque en frío).

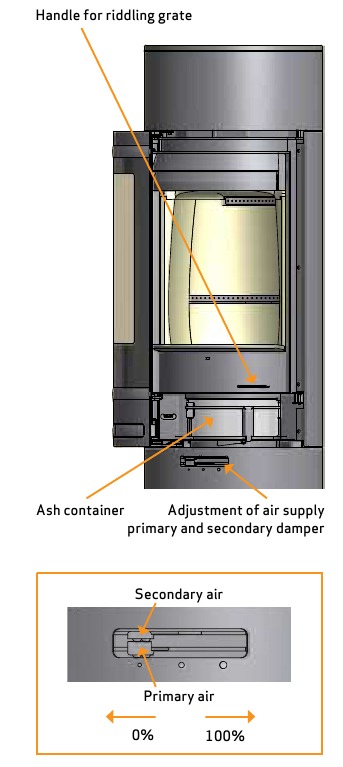

AIRE PRIMARIO

El aire primario se utiliza al encender la estufa y debe cerrarse después de 10-20 minutos, cuando el fuego haya prendido bien. El aire primario se puede usar continuamente cuando se usa madera muy dura. Ajustes para carga normal: 30 - 50%

AIRE SECUNDARIO

El aire secundario se precalienta y se alimenta indirectamente al fuego. Al mismo tiempo, el flujo de aire secundario limpia el panel de vidrio para evitar la acumulación de hollín. Si restringe demasiado el flujo de aire secundario, se puede acumular hollín en el panel de vidrio. El flujo de aire secundario determina la producción de calor de su estufa de leña. Ajustes para carga normal: 60 - 90%

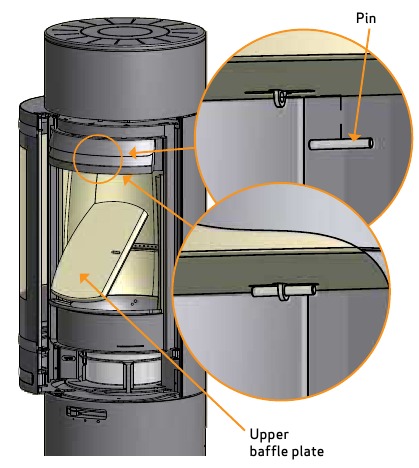

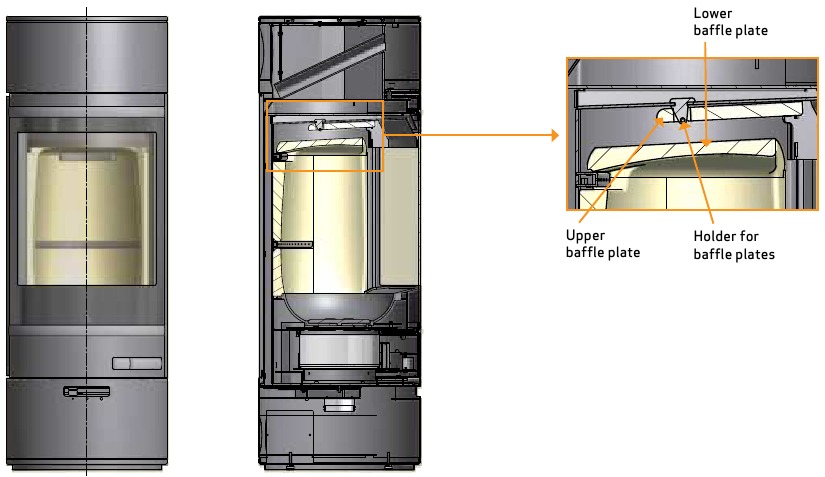

PLACAS DEFLECTORAS

Las placas deflectoras se encuentran en la parte superior de la cámara de combustión. Las placas retienen el humo, asegurándose de que permanezca dentro de la cámara de combustión durante más tiempo antes de escapar por la chimenea. Esto reduce la temperatura de los gases de combustión, ya que los gases tienen más tiempo para disipar el calor a la estufa.

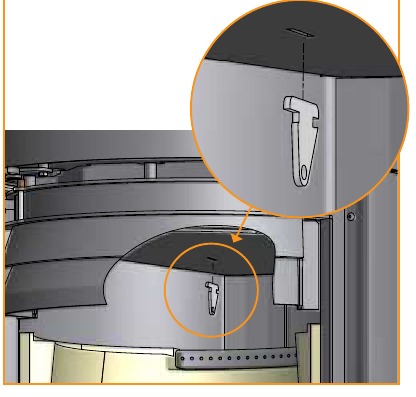

Las placas deflectoras deben retirarse para barrer; consulte "Mantenimiento". Tenga en cuenta que las placas deflectoras están hechas de material cerámico poroso y es probable que se rompan fácilmente. Por lo tanto, debe manejarlos con cuidado.
Las placas deflectoras están sujetas a desgaste y no están cubiertas por la garantía.

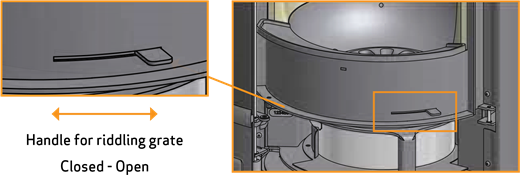

MANIJA PARA REJILLA DE AGITACIÓN

La estufa está equipada con una rejilla de agitación que, cuando se activa, vacía las cenizas de la cámara de combustión en el cenicero.

• La rejilla de agitación debe estar medio abierta durante la cocción


REABASTECIMIENTO DE COMBUSTIBLE EN UN LECHO DE FUEGO BAJO

Si no hay suficiente material de combustión en el lecho de fuego para encender una nueva carga de combustible, puede producirse una emisión excesiva de humo. El reabastecimiento de combustible debe llevarse a cabo sobre una cantidad suficiente de brasas y cenizas incandescentes para que la nueva carga de combustible se encienda en un período razonable. Si hay muy pocas brasas en el lecho de fuego, agregue leña adecuada para evitar el humo excesivo.

CONTENEDOR DE CENIZAS

• Abra la puerta de la estufa para alcanzar el contenedor de cenizas debajo de la cámara de combustión
• El contenedor de cenizas siempre debe estar cerrado mientras se atiza
• El contenedor de cenizas no debe llenarse demasiado y, por lo tanto, debe vaciarse a intervalos regulares
• Nunca vacíe las cenizas en un contenedor inflamable. Las cenizas pueden contener brasas incandescentes mucho después de que termine de operar la estufa

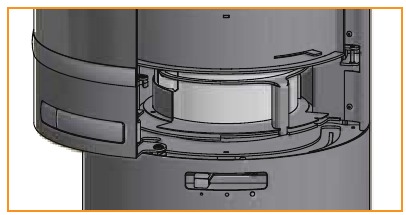

Contenedor de cenizas en posición cerrada

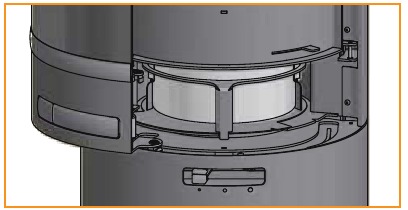

Contenedor de cenizas en posición abierta

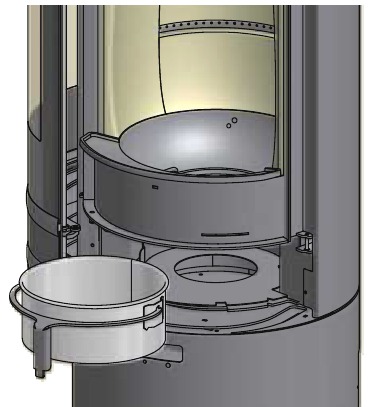

1. Retirar el contenedor de cenizas de la estufa

2. La manija del contenedor de cenizas se puede levantar y usar para transportar el contenedor de cenizas

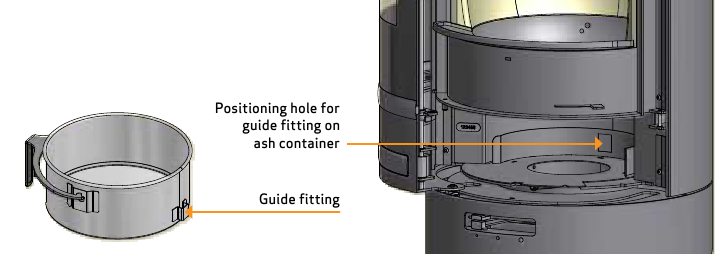

3. Para volver a colocar el contenedor de cenizas en la estufa, coloque el soporte de guía en el orificio de posicionamiento. Gire el contenedor de cenizas para que la manija quede en la posición cerrada


INSTRUCCIONES DE USO

AJUSTES PARA CARGA NORMAL:

Aire primario:	30 - 50%
Aire secundario:	60 - 90%

INSTRUCCIONES PARA LA CALEFACCIÓN

ENCENDIDO RESPETUOSO CON EL MEDIO AMBIENTE

Evite bajar la estufa hasta el punto en que no se vean llamas de la madera, ya que esto conduce a una combustión deficiente y una baja eficiencia. Los gases liberados por la madera no se quemarán debido a la baja temperatura en la cámara de combustión. Algunos de los gases se condensarán en la estufa y en el sistema de conductos como hollín, y esto podría provocar que su chimenea se incendie en un momento posterior. El humo residual que sale de la chimenea contaminará el área circundante y provocará un olor desagradable.
NOTA!
No importa cuán buena sea su chimenea, no funcionará bien si no la usa correctamente. Igualmente, una chimenea deficiente puede brindarle resultados aceptables si la usa correctamente.

ENCENDIDO

Recomendamos el uso de encendedores de fuego, o productos similares, que están disponibles en su distribuidor de Scan. El uso de encendedores de fuego ayuda a encender la madera más rápidamente y mantiene limpio el proceso de combustión.
Vea nuestro video sobre el encendido correcto en www.scan-stoves.com o escanee el código QR. ¡Tenga en cuenta que este video solo tiene fines orientativos. ¡También debe seguir las instrucciones en el manual específico para su modelo de estufa!
NOTA: ¡Nunca use combustibles líquidos para encender!
Debido al gran tamaño de la cámara de combustión de esta estufa, es importante que la madera utilizada para encender el fuego esté seca para generar suficiente calor para garantizar una combustión limpia.
El revestimiento de la cámara de combustión se volverá negro cuando se encienda el fuego. Se volverá a quemar la próxima vez que se agregue madera.
Escanee el código QR y vea nuestro video sobre el encendido correcto.

ENCENDIDO "DE ARRIBA ABAJO"

El encendido "de arriba abajo" proporciona un encendido respetuoso con el medio ambiente y ayuda a mantener el área de vidrio óptimamente limpia.

• 4 trozos de madera de aprox. 25 cm de largo con un peso de aprox. 0,6 - 0,8 kg por pieza.
• 20-30 trozos delgados de leña de unos 20 cm de largo, con un peso total de aprox. 0,8 - 1,0 kg.
• 4 encendedores de fuego en forma de bolsa o bloque

1. Coloque los trozos de madera, leña y encendedores de fuego en la cámara de combustión como se muestra a continuación

2. Coloque los controles de aire primario y secundario al máximo en la fase de encendido. Si el fuego es demasiado fuerte, puede estrangular el amortiguador de aire primario (a la izquierda)

3.


NOTA: La madera nunca debe colocarse más arriba de los orificios terciarios en la parte posterior de la cámara de combustión (esto no se aplica en un arranque en frío).

FUNCIONAMIENTO CONTINUO

Es importante obtener la temperatura más alta posible en la cámara de combustión. Esto da como resultado el mejor uso posible de la estufa y el combustible, así como el logro de una combustión limpia. De esta manera, evitará la acumulación de hollín en el revestimiento de la cámara de combustión y el panel de vidrio. Durante el funcionamiento, no debería ver ningún humo; solo un movimiento en el aire que indica que la combustión está en curso.

• Después de completar la fase de encendido, debe tener una buena capa de brasas en la estufa; entonces puede comenzar a operarla correctamente
• Agregue 2-3 trozos de madera a la vez: deben tener un peso de aproximadamente 0,6 - 0,8 kg y aproximadamente 25 cm de largo
  NOTA: La madera debe prenderse fuego rápidamente. Es por eso que recomendamos configurar el flujo de aire primario completamente abierto. Operar la estufa a una temperatura demasiado baja y con muy poco aire primario puede provocar que los gases se enciendan, lo que puede dañar la estufa.
• Al agregar madera, siempre abra la puerta de vidrio con cuidado para evitar que escape el humo. Mantenga la puerta cerrada durante toda la fase de combustión
• Nunca agregue madera mientras el fuego esté ardiendo bien

ADVERTENCIA SOBRE EL SOBRECALENTAMIENTO

Si la estufa se enciende continuamente con cantidades de madera mayores a las recomendadas y/o recibe demasiado aire, esto puede causar un fuerte desarrollo de calor que puede dañar tanto la estufa como las paredes circundantes. Por lo tanto, le recomendamos que siempre respete la cantidad máxima recomendada de combustible (consulte "Datos técnicos").

USO DE LA ESTUFA EN DIVERSAS CONDICIONES CLIMÁTICAS

La forma en que el viento afecta a la chimenea puede tener un gran impacto en cómo reacciona su estufa bajo diversas cargas de viento; es posible que deba ajustar el flujo de aire para lograr una buena combustión. La instalación de un amortiguador en el tubo de humos también puede ayudar, ya que le permitirá regular el tiro bajo cargas de viento cambiantes. El amortiguador no debe cerrar más del 80% del tubo de humos.
La niebla y la neblina también pueden tener un gran impacto en el tiro de la chimenea; es posible que deba usar otras configuraciones para el aire de combustión para lograr una buena combustión.

ENCENDIDO EN PRIMAVERA U OTOÑO

En el período de transición de primavera/otoño, donde hay menos necesidad de calefacción, le recomendamos que encienda la estufa "de arriba abajo" una vez, tal vez agregando solo dos trozos de madera como se indicó anteriormente para garantizar que el revestimiento de la cámara de combustión se queme de nuevo.

LA FUNCIÓN DE LA CHIMENEA

La chimenea es el motor de la estufa de leña; su rendimiento determina qué tan bien funcionará su estufa. El tiro en la chimenea crea presión negativa en la estufa de leña. La presión negativa extrae el humo de la estufa y toma aire a través del amortiguador de aire de combustión para alimentar el proceso de combustión. El aire de combustión también se utiliza para el sistema de lavado de aire que mantiene la ventana libre de hollín.
El tiro en la chimenea se crea por la diferencia de temperatura dentro y fuera de la chimenea. Cuanto mayor es la diferencia de temperatura, mejor es el tiro. Esta es la razón por la que es importante que la chimenea alcance la temperatura de funcionamiento antes de reducir la configuración del amortiguador para restringir la combustión en la estufa (una chimenea de ladrillo tardará más en alcanzar la temperatura de funcionamiento que una chimenea de acero). Es muy importante que la temperatura de funcionamiento se alcance lo más rápido posible en los días en que el tiro en la chimenea es deficiente debido a las condiciones desfavorables de viento y clima. Debe hacer que algunas llamas se enciendan lo más rápido posible. Corte la madera muy delgada; use un encendedor de fuego adicional, etc.

• Después de períodos más largos sin uso, debe verificar que no haya obstrucciones en el conducto de la chimenea
• Puede conectar varias unidades a la misma chimenea. Sin embargo, primero debe verificar las regulaciones relevantes a este respecto

INCENDIO DE CHIMENEA

En caso de incendio de chimenea, mantenga cerradas la puerta de la estufa, el contenedor de cenizas y todos los amortiguadores de la estufa. En caso de emergencia, llame al servicio de bomberos.

• Le recomendamos que haga que un deshollinador revise la chimenea antes de volver a usar la estufa

NOTAS GENERALES

¡TENGA EN CUENTA! Las partes de la estufa de leña, especialmente las superficies exteriores, se calientan durante el uso. Se debe tener el debido cuidado.

• Nunca vacíe las cenizas en un contenedor inflamable. Las cenizas pueden contener brasas incandescentes mucho después de que termine de operar la estufa.
• Cuando la estufa no esté en uso, puede cerrar los amortiguadores para evitar un tiro a través de la estufa
• Si la estufa no se ha utilizado durante algún tiempo, debe verificar que no haya obstrucciones potenciales en los conductos de humos antes de volver a encenderla
• Le recomendamos encarecidamente que no use la estufa durante la noche. La estufa no es adecuada para este propósito
  NOTA: ¡Nunca coloque material inflamable en la zona de radiación de la estufa!

MANIPULACIÓN DEL COMBUSTIBLE

SELECCIÓN DE MADERA/COMBUSTIBLE

Puede utilizar cualquier tipo de madera como combustible. Sin embargo, las maderas más duras, como el haya o el fresno, suelen ser mejores para la calefacción, ya que se queman de forma más uniforme y crean menos ceniza. Otras maderas, como el arce, el abedul y el abeto, son excelentes alternativas.

PREPARACIÓN

El mejor combustible se obtiene cuando el árbol se ha talado y la madera se ha serrado y partido antes del 1 de mayo. Recuerde cortar la madera para que coincida con el tamaño de la cámara de combustión. Recomendamos un diámetro de 6-10 cm. La longitud debe ser unos 6 cm más corta que la de la cámara de combustión para dejar suficiente espacio para que circule el aire. Si el diámetro de la madera es mayor que el anterior, debe partirse a lo largo. La madera que se ha partido se seca más rápido.

ALMACENAMIENTO

Es necesario almacenar la madera aserrada y partida en un lugar seco durante 1 o 2 años antes de que esté lo suficientemente seca como para quemarse. La madera se seca más rápido si se apila en un lugar aireado. Antes de utilizarla, es una buena idea guardar la madera durante unos días a temperatura ambiente. Recuerde que la madera absorbe la humedad del aire durante el otoño y el invierno.

HUMEDAD

Para evitar un impacto problemático en el medio ambiente y para garantizar una economía de funcionamiento óptima, la madera debe estar perfectamente seca antes de poder utilizarse como combustible. Si utiliza madera demasiado húmeda, la mayor parte del calor que produce se utilizará para evaporar el agua. En consecuencia, la estufa no aumentará de temperatura ni emitirá calor a la habitación. Esto es obviamente una mala economía, y causará la acumulación de hollín en el panel de vidrio, en la estufa y en la chimenea. El funcionamiento con madera húmeda también contamina el medio ambiente.

• El contenido máximo de humedad de la madera no debe superar el 20%. Un contenido de humedad del 15-18% ofrecerá la mejor eficiencia
• Una forma fácil de comprobar el contenido de humedad de la madera es golpear los extremos de las dos piezas de madera. Si la madera está húmeda, el sonido será ligeramente amortiguado
• Es una buena idea llevar la madera a la casa un día antes de que se vaya a utilizar.

EL USO DE LO SIGUIENTE COMO COMBUSTIBLE ES ILEGAL

NOTA: Está absolutamente prohibido quemar madera pintada, impregnada a presión o encolada, o madera flotante marina.
NOTA: Tampoco debe quemar nunca aglomerado, plásticos, residuos o papel tratado. Estos contienen sustancias peligrosas para la salud humana, el medio ambiente, su estufa y su chimenea.
En resumen: asegúrese de utilizar únicamente madera adecuada.

VALOR CALORÍFICO DE LA MADERA

Las distintas maderas tienen diferentes valores caloríficos. En otras palabras, para ciertas especies de madera, tendrá que utilizar una mayor cantidad para lograr el mismo rendimiento de calefacción. Este Manual de Instrucciones asume que usted estará utilizando playa, que tiene un valor calorífico muy alto y es también la madera más fácil de conseguir. Si utiliza roble o haya como combustible, debe tener en cuenta que estos tipos de madera tienen un valor calorífico mayor que, por ejemplo, el abedul. Para evitar cualquier riesgo de dañar la estufa, debe asegurarse de utilizar menos combustible en estos casos.

Tipos de madera	kg de madera seca/m3	En comparación con el haya
Carpe	640	110%
Haya/Roble	580	100%
Fresno	570	98%
Arce	540	93%
Abedul	510	88%
Pino	480	83%
Abeto	390	67%
Álamo	380	65%

MANTENIMIENTO

BARRIDO DE LA CHIMENEA Y LIMPIEZA DE LA ESTUFA

Siga las normas nacionales y locales para el barrido de la chimenea. Recomendamos que un deshollinador limpie la estufa con regularidad.
Antes de limpiar la estufa y barrer el tubo de humos y la chimenea, recomendamos retirar las placas deflectoras.
NOTA: Todos los servicios y reparaciones deben realizarse cuando la estufa esté fría.

COMPROBACIÓN DE LA ESTUFA

Scan A/S recomienda que revise a fondo su estufa después de barrerla/limpiarla. Compruebe que no haya grietas en todas las superficies visibles. Compruebe que todas las juntas estén apretadas y que las juntas estén correctamente colocadas. Las juntas desgastadas o deformadas deben sustituirse.

MANTENIMIENTO

Recomendamos que un instalador cualificado revise a fondo la estufa al menos cada dos años. Recuerde utilizar únicamente piezas de repuesto originales.
El servicio debe incluir lo siguiente:

• Lubricar las bisagras con grasa de cobre
• Comprobar las juntas. Sustituya las que estén rotas o se hayan endurecido
• Comprobar el revestimiento de la cámara de combustión y la rejilla
• Comprobar los materiales de aislamiento térmico
• Comprobar el dispositivo de bloqueo

REVESTIMIENTO DE LA CÁMARA DE COMBUSTIÓN

Pueden aparecer pequeñas grietas en el revestimiento de la cámara de combustión debido a la humedad o al calentamiento/enfriamiento repentino. Estas grietas no influyen en la potencia ni en la vida útil de su estufa. Sin embargo, si el revestimiento empieza a desmoronarse y a caerse, debe sustituirlo.
El revestimiento de la cámara de combustión no está cubierto por la garantía.

JUNTAS

Todas las estufas de leña tienen juntas de material cerámico instaladas en la estufa, la puerta y/o el cristal. Estas juntas están sujetas a desgaste y deben sustituirse cuando sea necesario.
Las juntas no están cubiertas por la garantía.

SUPERFICIES PINTADAS

Limpie su estufa de leña pasándole un paño seco que no suelte pelusa.
Si el acabado de la pintura se daña, puede adquirir pintura de reparación en forma de aerosol en su distribuidor de Scan. Como es posible que haya ligeras diferencias en el tono del color, le recomendamos que rocíe una zona más grande para lograr una mezcla natural. Para obtener los mejores resultados, aplique el spray de reparación cuando la estufa esté lo suficientemente caliente como para que pueda mantener la mano sobre ella, pero no más caliente.
NOTA: Asegúrese de ventilar bien la habitación después de aplicar la pintura en spray.

EXTRACCIÓN DE LAS PLACAS DEFLECTORAS Y DEL REVESTIMIENTO DE LA CÁMARA DE COMBUSTIÓN

Tenga mucho cuidado al retirar la placa deflectora de la estufa.

• Levante la placa deflectora inferior. Gire la placa deflectora 90° y sáquela por el borde a través de la cámara de combustión
• Levante la placa deflectora superior de humos y retire el pasador. Saque la placa deflectora por el borde a través de la cámara de combustión

  *El soporte de la placa deflectora puede caerse al sacar la placa deflectora de la estufa. Consulte las siguientes ilustraciones para ver cómo colocarlo

• Levante los lados y las placas traseras del revestimiento de la cámara de combustión para sacarlos de la estufa. Para retirar la placa trasera inferior de la cámara de combustión, levante el fondo de hierro fundido hacia arriba y hacia delante. Esto liberará la placa trasera, que podrá retirarse de la cámara de combustión

LIMPIEZA DEL CRISTAL

Nuestras estufas de leña están diseñadas para evitar la acumulación grave de hollín en el cristal. La mejor manera de conseguirlo es asegurarse de que tiene un buen suministro de aire de combustión. También es muy importante que la madera esté seca y que la chimenea tenga las dimensiones correctas.
Incluso si utiliza la estufa de acuerdo con nuestras instrucciones, es posible que se acumule una ligera película de hollín en el cristal. Puede eliminar fácilmente esta película limpiando el cristal con un paño seco y, a continuación, con un paño humedecido con limpiacristales.

• Tenga en cuenta que el limpiacristales no debe entrar en contacto con las juntas, ya que puede decolorar el cristal de forma permanente
• El limpiacristales no debe entrar en contacto con las superficies pintadas, ya que pueden resultar dañadas

ELIMINACIÓN DE LAS PIEZAS DE LA ESTUFA

Acero/hierro fundido	Enviar para reciclaje
Cristal	Desechar como residuo cerámico
Revestimiento de la cámara de combustión	La vermiculita, la piedra cerámica y la chamota no son reciclables. Desechar como residuo
Placa deflectora	La vermiculita, la piedra cerámica y la chamota no son reciclables. Desechar como residuo
Juntas	Desechar como residuo

RESOLUCIÓN DE PROBLEMAS

ESCAPE DE HUMO

• Madera húmeda
• La chimenea no está correctamente dimensionada para la estufa
• ¿Tiene la chimenea la altura adecuada para su entorno?
• En la salida trasera, compruebe que el tubo de humos no obstruya el tiro de la chimenea
• La puerta se abre antes de que las brasas se hayan consumido lo suficiente
• La chimenea no tira correctamente
• Compruebe si el tubo de humos/chimenea está bloqueado
• Vacío en la habitación

LA MADERA SE QUEMA DEMASIADO RÁPIDO

• Las válvulas de aire están mal ajustadas
• Leña de calidad inferior (madera de desecho, palés, etc.)
• Las placas deflectoras están mal montadas o faltan
• Chimenea demasiado grande

ACUMULACIÓN DE HOLLÍN EN EL CRISTAL

• Ajuste incorrecto del flujo de aire secundario
• Madera húmeda
• Leña de calidad inferior (madera de desecho, palés, etc.)
• Vacío en la habitación

• Exceso de aire primario
• Piezas de madera demasiado grandes al encender
• La chimenea no tira lo suficiente

SOMBRA BLANCA EN EL INTERIOR DEL CRISTAL

• Sobrecalentamiento (véase "Instrucciones para la calefacción")
• Vacío en la habitación
• Demasiado aire primario

ACUMULACIÓN EXCESIVA DE HOLLÍN EN LA CHIMENEA

• Mala combustión (se requiere más aire)
• ¬Madera húmeda

LA SUPERFICIE DE LA ESTUFA SE ESTÁ VOLVIENDO GRIS

• Sobrecalentamiento (véanse las instrucciones de calefacción)

MAL RENDIMIENTO DE CALEFACCIÓN DE LA ESTUFA

• Madera húmeda
• Mala calidad de la madera con bajo valor de combustible
• No hay suficiente madera
• Las placas deflectoras no están bien colocadas

OLOR Y SONIDO DE LA ESTUFA

• La laca de la estufa se endurece cuando se utiliza la estufa por primera vez; esto puede causar un olor. Abra una ventana o una puerta para ventilar, y asegúrese de que la estufa se calienta lo suficiente para evitar olores posteriores
• Al calentarse y enfriarse, la estufa puede hacer algunos ruidos de chasquido. Estos se deben a las enormes diferencias de temperatura a las que está expuesto el material y no indican ningún defecto del producto

Referencias

• Estufas de leña modernas, insertos de leña, chimeneas de leña | Scan Stoves

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de la SCAN 85

Idiomas disponibles
