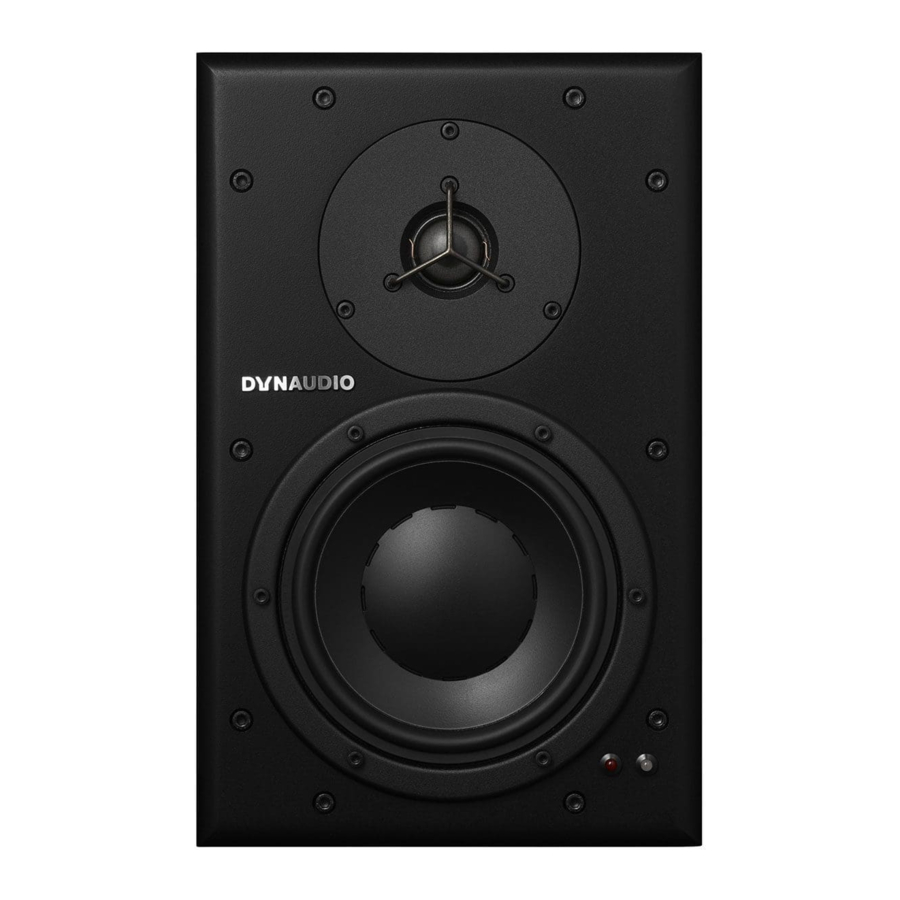

Manual de servicio de DYNAUDIO BM6

Piezas reemplazables

• Tweeter
• Woofer
• Módulo electrónico
• Diodos

Sustitución del tweeter

1. Desmonte 6 tornillos
2. Levante el woofer para sacarlo del gabinete
3. Desmonte 3 tornillos
4. Levante el tweeter para sacarlo del hueco del gabinete
5. Retire los cables del tweeter
6. Retire la junta del hueco del tweeter

NOTA: el negro es – y el azul es +

7. Coloque una junta nueva en el hueco del gabinete
8. Monte los cables en los conectores del tweeter nuevo
9. Vuelva a colocar el tweeter en el hueco del gabinete
10. Asegúrese de que la orientación sea correcta. Los cables Litze deben estar orientados horizontalmente
11. Vuelva a montar los 3 tornillos con cuidado
12. Coloque el woofer en el orificio del gabinete
13. Vuelva a montar los 6 tornillos con cuidado
14. Prueba de alta tensión. 2,5 kV.
15. Prueba de funcionamiento

Sustitución del woofer

1. Desmonte 6 tornillos
2. Levante el woofer para sacarlo del gabinete
3. Retire los cables del woofer
4. Retire la junta del orificio del woofer

NOTA: el negro es – y el rojo es +. En el controlador, + es el lado donde se encuentra la etiqueta con el número de artículo

5. Coloque una junta nueva alrededor del orificio del gabinete
6. Monte los cables en los conectores del woofer nuevo
7. Coloque el woofer en el orificio del gabinete
8. Vuelva a montar los 6 tornillos con cuidado
9. Prueba de alta tensión. 2,5 kV.
10. Prueba de funcionamiento

Sustitución de la electrónica

1. Retire la alimentación de la electrónica
2. Desmonte 10 tornillos del amplificador
3. Retire la electrónica del gabinete con cuidado

NOTA: el cable azul/negro es el del tweeter y el rojo/negro es el del woofer.
El cable del woofer está conectado más cerca del panel trasero. Los conectores del tweeter y del woofer están marcados en la placa de circuito

4. Desmonte los cables del altavoz y del diodo
5. Monte los cables del altavoz y del diodo en la electrónica nueva
6. Inserte la electrónica en el gabinete con cuidado
7. Vuelva a montar los 10 tornillos con cuidado
8. Prueba de alta tensión. 2,5 kV
9. Prueba de funcionamiento

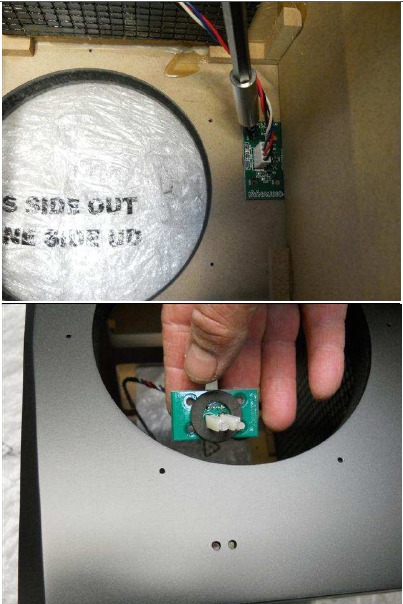

Sustitución de los diodos en la parte frontal

1. Retire el amplificador del altavoz¹ (Sustitución de la electrónica)
2. Retire el material de amortiguación
3. Desenrosque los 2 tornillos de la PCB del diodo
4. Retire el cable de la PCB del diodo
5. Sustituya la PCB del diodo
6. Vuelva a montar el cable en la PCB del diodo
7. Vuelva a montar los tornillos
8. Vuelva a colocar el material de amortiguación
9. Monte el amplificador¹ (Sustitución de la electrónica)
