Manual de Target OMNI 460011
INFORMACIÓN DE SEGURIDAD
INFORMACIÓN IMPORTANTE DEL PRODUCTO
Lea la información de seguridad antes de utilizar su dispositivo. El incumplimiento de las instrucciones de seguridad antes de la operación puede provocar incendios, descargas eléctricas, otras lesiones o daños al OMNI y sus accesorios.
SEGURIDAD INFANTIL
El OMNI tiene piezas pequeñas que incluyen plástico y vidrio y puede presentar un peligro de asfixia. Los cables electrónicos pueden presentar un peligro de estrangulamiento para los niños. Mantenga su dispositivo y sus accesorios fuera del alcance de los niños pequeños.
INFORMACIÓN DE SEGURIDAD
Su OMNI no es resistente al agua y solo es adecuado para uso en interiores. Para evitar descargas eléctricas, no exponga el dispositivo ni ningún accesorio al agua u otros líquidos. No utilice aceites, lociones u otras sustancias abrasivas para limpiar o pulir su dispositivo o accesorios.
Si su dispositivo o accesorios se mojan, apague la fuente de alimentación y desconecte cuidadosamente el dispositivo y los cables manteniendo las manos secas. No intente secar con una fuente de calor externa como un microondas o un secador de pelo.
No desmonte, modifique ni abra la carcasa del dispositivo, ya que esto podría causar lesiones o daños al dispositivo, o anular la garantía limitada.
No utilice accesorios de terceros con el dispositivo, ya que esto puede limitar el rendimiento o anular la garantía limitada. El uso de accesorios de terceros también podría causar daños al dispositivo o a los accesorios.
Mantenga su dispositivo alejado de la luz solar directa y manipúlelo con cuidado. No deje caer el dispositivo, ya que esto puede causar daños.
ESPECIFICACIONES DEL PRODUCTO
Nombre del dispositivo: TARGET OMNI SCORING SYSTEM
Número de modelo: 460011
Clasificación eléctrica: 3A, 12V
Clasificación de temperatura: 0 – 35°C
Características inalámbricas: 2.4 GHz, 5.0 GHz, IEEE 802.11 b/g/n/ac inalámbrico.
MONTAJE DE SU OMNI SCORING SYSTEM
LISTA DE PIEZAS
- 1x luz de anillo OMNI
- 1x caja de procesamiento OMNI
- 4x patas magnéticas OMNI
- 1x fuente de alimentación OMNI (3.0m)
- 1x adaptador de país UK/EU/AU/JP&US
- 1x cable de alimentación OMNI para MOD Hub (0.4m)
- 10x tornillos OMNI para patas y caja de procesamiento (M4x8mm)
- 1x llave Allen (2.5mm)
Antes de montar su sistema: Antes de montar el OMNI en su diana, asegúrese de que su diana esté firmemente fijada a la pared. Las vibraciones de la diana provocan una puntuación inexacta.
Para fijar su diana a la pared, se recomienda utilizar pies estabilizadores en la parte posterior de su diana. Si está utilizando las dianas Target TOR y Aspar, estos se proporcionan. Además, gire el tornillo en la parte posterior de su diana lo más profundo posible.
Si tiene un MOD Hub instalado, le recomendamos que lo utilice con el OMNI.
MONTAJE
- Coloque la luz de anillo (A) con la parte frontal hacia abajo sobre una superficie plana. Retire las pegatinas de protección de la cámara de las 4 cámaras.

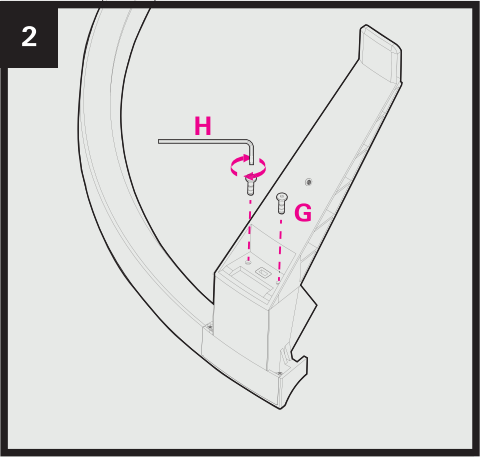

- Atornille las patas magnéticas OMNI (C) con la llave Allen proporcionada (H) a la luz de anillo OMNI utilizando los tornillos OMNI (G).
- Retire la pegatina de advertencia de la caja de procesamiento OMNI (B).
- Sujete la caja de procesamiento OMNI (B) en un ángulo ligero desde las clavijas del conector y luego gírela hacia la pata hasta que la caja haga contacto con la pata.
- La flecha en el lateral de la caja de procesamiento OMNI (B) debe alinearse con la flecha en la pata, esto indica una conexión correcta. Mantenga la caja de procesamiento OMNI (B) presionada contra la pata y manténgala apretada hasta que haya terminado el siguiente paso. De lo contrario, la caja de procesamiento puede caerse.

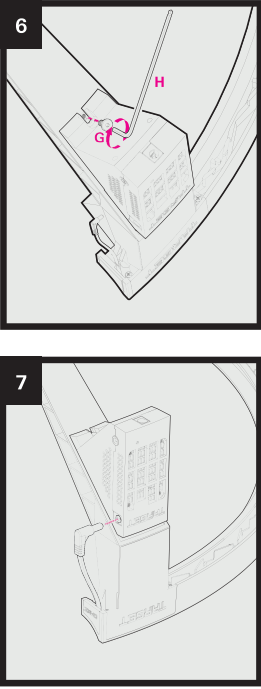

- Atornille la caja de procesamiento a la pata maestra con la llave Allen proporcionada (H) utilizando los tornillos OMNI (G).
- Enchufe el cable de alimentación LED en el lateral de la caja de procesamiento.
- Opcional: Si desea utilizar un protector, móntelo ahora.
- Monte el OMNI en su diana. Las patas magnéticas OMNI (C) mantendrán la luz de anillo OMNI (A) en su lugar.

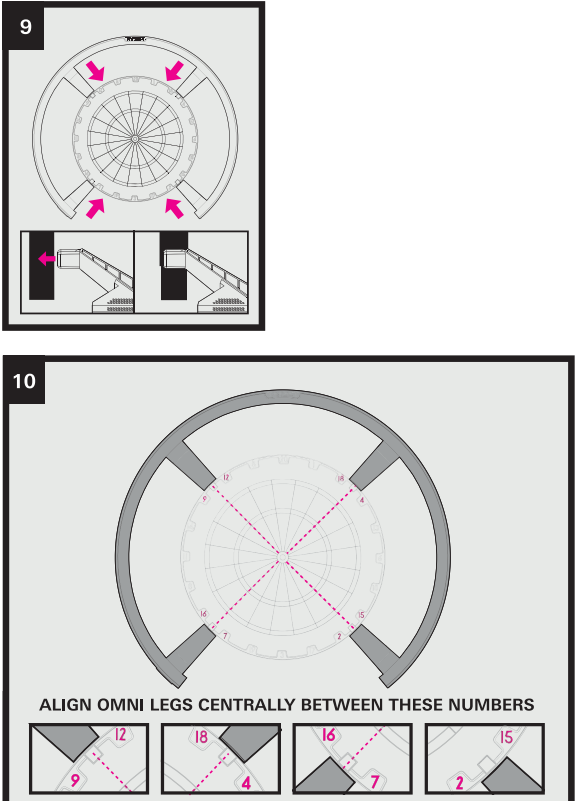

- Las 4 patas magnéticas OMNI (C) deben estar alineadas con las líneas de la hoja entre los números 9/12, 18/4, 15/2 y 7/16. Consulte la guía visual paso a paso.

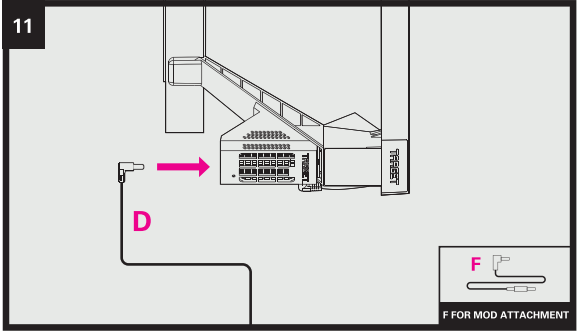

- Conecte la fuente de alimentación OMNI (3.0m) (D) a la caja de procesamiento OMNI (B) y luego conéctela a la toma de corriente. Si utiliza MOD Hub, utilice el cable de alimentación OMNI para MOD Hub (0.4m) (F)
Alimentación del OMNI
Alimentación del OMNI con la fuente de alimentación incluida
Conecte el adaptador de país correcto (E) a la fuente de alimentación OMNI (D). Enchufe la fuente de alimentación OMNI (D) en la toma de corriente y el otro extremo en la parte posterior de la caja de procesamiento. Utilice únicamente la fuente de alimentación incluida para alimentar el OMNI.
Alimentación del OMNI con el MOD Hub (se vende por separado)
Enchufe el cable de alimentación OMNI para MOD Hub (F) con el extremo recto en la toma DC1 del MOD Hub y el extremo en ángulo en la caja de procesamiento OMNI (B). No enchufe ningún otro dispositivo en DC2.
PASO A PASO VISUAL

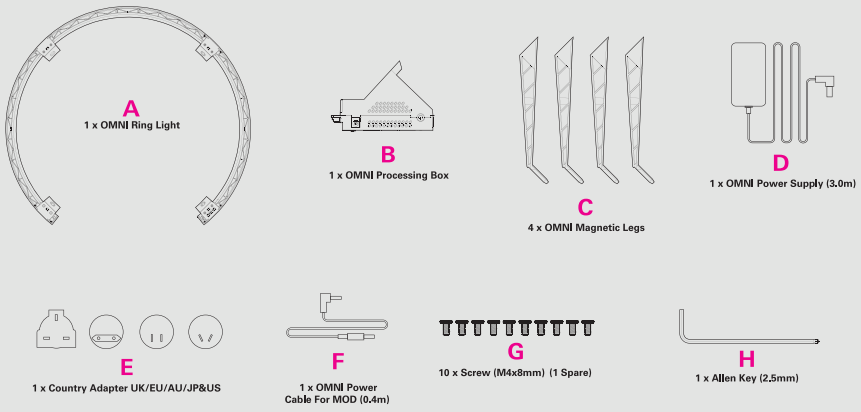

COMPONENTES
PASO 1
PELÍCULA PROTECTORA REMOTA DE 4 LENTES DE CÁMARA
PASO 2
PASO 3
PASO 4
EL INCUMPLIMIENTO DE LAS INSTRUCCIONES PUEDE RESULTAR EN UN PRODUCTO DAÑADO
PASO 5
PASOS 6-7
PASO 8 (OPCIONAL)
SI DESEA UTILIZAR UN PROTECTOR, MÓNTELO AHORA
PASOS 9-10
PASO 11
Uso de su OMNI
Conexión de su OMNI a su dispositivo:
Asegúrese de que su móvil/tableta esté conectado a una red WiFi (30mbps o superior) en la configuración de su dispositivo.
Instale la aplicación DartCounter desde Play Store o App Store, cree una cuenta e inicie sesión.
En la aplicación, vaya al menú y haga clic en Smart Devices, seguido del botón +.
Seleccione OMNI y haga clic en CONTINUE.
Siga las instrucciones en pantalla y encienda el OMNI, presione el button (botón) y espere hasta que se muestre una luz blanca.
Una vez que haya seguido los pasos en pantalla, la aplicación DartCounter notificará que su OMNI se ha conectado correctamente y se ha vinculado a su cuenta.
Su OMNI SCORING SYSTEM ahora debería ser visible en su lista de Smart Devices en la aplicación DartCounter. ¡Ahora está vinculado a su cuenta y listo para la puntuación automática! Antes de usar el OMNI por primera vez, deberá calibrar su sistema usando los pasos de calibración a continuación.
Calibración de su OMNI
Para garantizar la mejor precisión, su diana debe estar calibrada. El OMNI tiene una función de calibración automática. Este proceso suele tardar entre 40 y 60 segundos.
Cuándo calibrar su diana:
- Calibre su diana cada vez que vuelva a montar el OMNI.
- Considere calibrar su diana siempre que su dardo golpee el OMNI o la luz de anillo se altere por accidente.
- No necesita calibrar su diana todos los días, pero considere calibrar su diana nuevamente si experimenta un aumento en los errores de conteo.
Cómo calibrar su diana
Asegúrese de que las patas estén alineadas con las líneas de la hoja correspondientes (consulte la guía visual paso a paso). Retire todos los dardos de la diana. La diana debe estar vacía durante todo el proceso de calibración.
Calibración automática
- Seleccione ''Smart Devices'' en el menu (menú).
- Seleccione su OMNI conectado, seleccione ''CONNECT'' (CONECTAR). El estado mostrará ''CONNECTED'' (CONECTADO) con un símbolo de estado verde una vez que tenga éxito.
- Seleccione "Calibrate" (Calibrar) en la aplicación DartCounter.
- Espere mientras se calibra la diana. El proceso tarda entre 40 y 60 segundos.
Si tiene problemas para conectar o calibrar su OMNI, siga nuestra guía de solución de problemas utilizando el código QR a continuación.
Para apagar su OMNI, presione el power button (botón de encendido).
PROVEEDOR DE GARANTÍA
Reino Unido
Teléfono - +44(0) 3300 587120
Correo electrónico - ftr@target-darts.co.uk
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Manual de Target OMNI 460011
