Manual de Predator Raptor

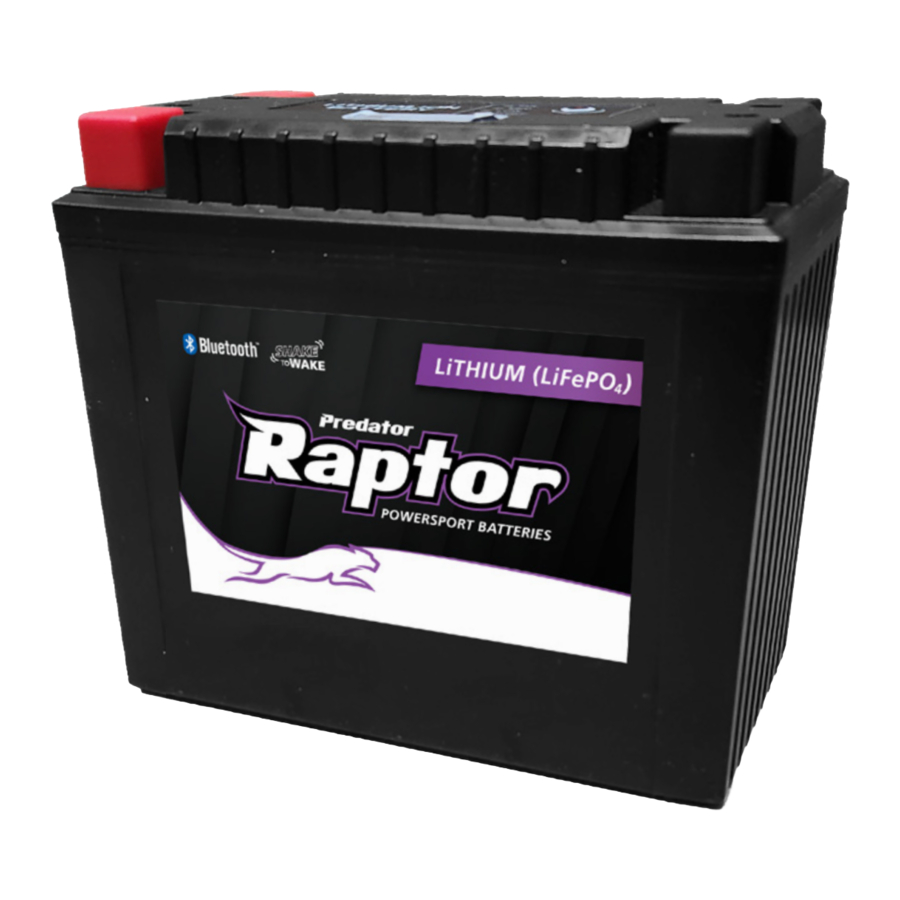

INTRODUCCIÓN

ENHORABUENA por adquirir una de las baterías para deportes de motor más avanzadas del planeta. La serie Predator Raptor se ha desarrollado para ser la opción obvia de batería para deportes de motor cuando solo lo mejor es suficiente.
Las baterías Predator Raptor utilizan celdas de fosfato de hierro y litio (LiFePO₄) para garantizar los más altos niveles de rendimiento, seguridad y vida útil. La mayor densidad de energía de las celdas de LiFePO₄ permite que estas baterías ofrezcan una potencia de arranque superior con una fracción del peso de las baterías de plomo-ácido tradicionales. Su mayor voltaje bajo carga también ofrece más potencia de arranque, lo que se puede escuchar cada vez que arranca el motor. Las baterías de LiFePO₄ son más seguras que otras baterías de iones de litio, ya que son incombustibles, a prueba de derrames y no son susceptibles al embalamiento térmico.

CARACTERÍSTICAS

La serie Predator Raptor está equipada con una lista de características que las hacen superiores a otras baterías convencionales para deportes de motor disponibles:

• Ligera
  Menos de la mitad del peso de una batería de plomo-ácido equivalente
• Mayor potencia de arranque
  Un mayor voltaje bajo carga ofrece más potencia de arranque
• Baja tasa de autodescarga
  Para una vida útil de almacenamiento prolongada
• A prueba de derrames
  Sin ácido ni líquido en la carcasa de la batería
• Mayor vida útil del ciclo
  Más de 3 veces la vida útil del ciclo en comparación con una batería de plomo-ácido
• BMS integrado
  Gestiona y protege activamente la batería
• Indicador SOC
  Indicador de estado de carga integrado
• Botón de encendido
  Permite al usuario encender y apagar la batería
• Sistema de ajuste HyperFlex
  Terminales cuádruples y embalajes de EVA para permitir que cada modelo reemplace un número asombroso de tamaños de batería.
• Hibernación automática
  La batería hibernará para conservar energía, asegurando que haya suficiente energía para arrancar su vehículo cuando se reactive. ¡Es como tener un arrancador de batería incorporado!
• Tecnología Shake to Wake
  Un sensor integrado permite que una batería en hibernación se reactive simplemente moviendo o agitando la batería
• Modo de funcionamiento
  La batería tiene dos modos de funcionamiento: Normal e Inteligente. El modo inteligente permite que la función de hibernación extienda la vida útil del almacenamiento de la batería y mantenga una reserva de energía para arrancar su vehículo cuando se reactive la batería
• Conectividad Bluetooth
  La aplicación Predator Raptor le permite monitorear la batería, encenderla y apagarla de forma remota y también ajustar una variedad de configuraciones de la batería, incluido el modo de funcionamiento, la configuración de hibernación y la sensibilidad de Shake to Wake
• Registro de datos
  El BMS mantiene un registro histórico de cualquier evento de arranque del motor y protección del BMS que haya encontrado la batería

INSTALACIÓN

1. Confirme que el voltaje de la batería que se está reemplazando es de 12 voltios (12V).
2. Compruebe la polaridad de la batería que se está reemplazando.
3. Retire las cubiertas protectoras de los terminales del costado de la batería Predator Raptor para que coincidan con esta configuración.
   NOTA: Si la batería que se está reemplazando es más alta que la carcasa de Predator Raptor, puede usar los embalajes de EVA suministrados para ajustar la altura de la batería Predator Raptor para que coincida.
4. Se recomienda que apague la batería Predator Raptor antes de instalarla. Esto se puede hacer usando el botón en la parte superior de la batería (consulte la sección Funcionamiento manual) o usando la aplicación (consulte la sección Pantalla de monitor)
5. Antes de instalar la batería, es importante que las conexiones estén limpias y libres de corrosión.
   NOTA: Las conexiones sucias pueden provocar un mal rendimiento de arranque y carga
   NOTA: No se recomienda el aerosol para terminales de batería. Si la corrosión de los terminales es una preocupación, use una pequeña cantidad de vaselina en los terminales y las orejetas antes de realizar las conexiones.
6. Con la batería apagada, conéctela al vehículo, asegurándose de que la polaridad sea correcta.
   NOTA: Tenga cuidado de no apretar demasiado los tornillos.
7. ¡Ahora puede encender la batería y escuchar la diferencia cada vez que arranca el motor!

NOTAS DE FUNCIONAMIENTO

ALARMAS:
Si su vehículo está equipado con una alarma, la alarma puede activarse cuando la batería se reactiva después de la hibernación. Siempre asegúrese de tener la llave cerca para que la alarma pueda desactivarse. Si necesita que su alarma esté siempre activa, su batería Raptor debe configurarse en modo NORMAL. Para períodos de almacenamiento prolongados, se debe conectar un pequeño cargador compatible con litio como el REDMAX HC-12601 para garantizar que la batería no se descargue.

DESCARGA DE REPOSO:
Si su vehículo está equipado con accesorios del mercado de accesorios (p. ej., alarma, GPS, cargador USB, etc.), es posible que estos dispositivos consuman energía y descarguen la batería cuando el vehículo está apagado. Para períodos de almacenamiento prolongados, puede apagar la batería Raptor a través de la aplicación o usando el botón en la parte superior de la batería, o puede conectar un pequeño cargador compatible con litio.

SISTEMA DE GESTIÓN DE BATERÍAS

El sistema de gestión de baterías (BMS) integrado protegerá la batería si las condiciones se mueven fuera de los parámetros de funcionamiento de la batería. El BMS protegerá la batería de la sobrecarga (alto voltaje), la descarga excesiva (bajo voltaje), la sobrecorriente, el cortocircuito, la alta temperatura y la baja temperatura.

APLICACIÓN BLUETOOTH

La aplicación Bluetooth Predator Raptor le permite comunicarse con el sistema de gestión de baterías (BMS) integrado para monitorear el estado de la batería. También le permite realizar ajustes en la configuración de funcionamiento del BMS.
Se puede descargar a través de Play Store (Android) o App Store (Apple). Busque 'Predator Raptor'.
Las siguientes páginas recorrerán cada pantalla de la aplicación y la información que se muestra, y también explicarán cualquier ajuste que se pueda realizar.

1. Para conectarse a la batería, abra la aplicación Predator Raptor y seleccione la batería de la lista.

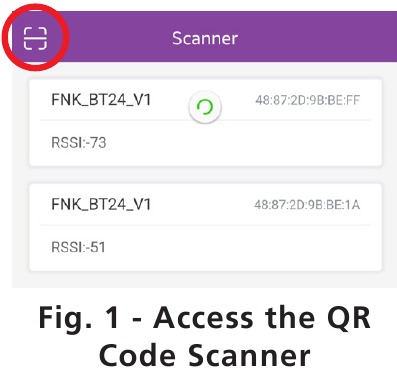

2. Si no puede ver la batería en la lista, seleccione el símbolo [-] en la esquina superior izquierda de la pantalla del escáner.

3. Es posible que se le pida que le dé permiso a la aplicación para usar la cámara del dispositivo; deberá responder que sí a esto.
4. Una vez que la cámara esté activa, sostenga el área marcada en la pantalla sobre el código QR en la parte superior de la batería (consulte la Fig. 2) para permitir que se escanee.

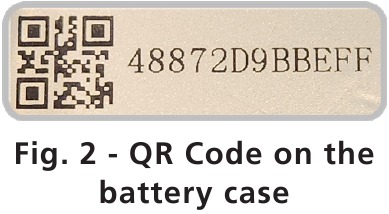

La batería tiene una etiqueta de código QR en la parte superior de la batería. También se incluyen etiquetas de código QR adicionales en la caja, ya que muchas baterías no son fácilmente accesibles cuando están instaladas. Una de estas etiquetas se puede colocar en algún lugar del vehículo donde se pueda escanear fácilmente si es necesario.

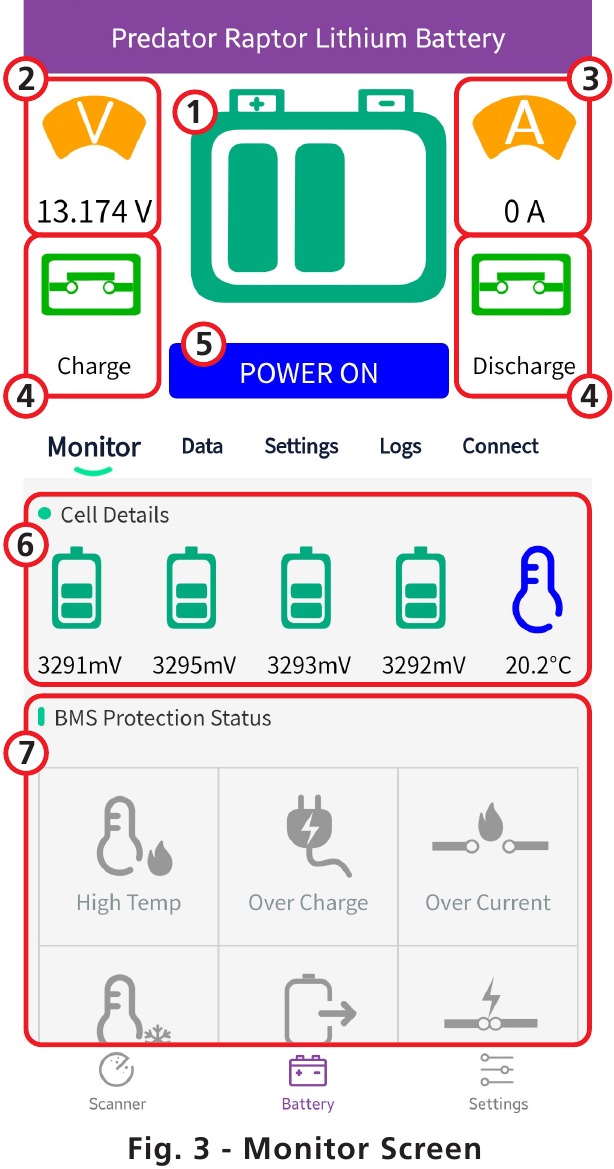

PANTALLA DE MONITOR

Cuando la aplicación se conecta a la batería, se mostrará de forma predeterminada la pantalla de monitor (consulte la Fig. 3).

Esta pantalla muestra la siguiente información:

1. Estado de carga (SoC)
   Se muestra usando el símbolo de batería grande en la parte superior de la pantalla.
   Tres barras verdes = SoC alto
   Dos barras verdes = SoC medio
   Una barra verde = SoC bajo
   Si la batería no muestra ninguna barra y/o el color del contorno cambia de verde a naranja, el SoC es muy bajo y la batería debe cargarse inmediatamente.
2. Voltaje de la batería en tiempo real (V)
3. Flujo de corriente (A)
   Un valor negativo indica que la batería se está descargando y un valor positivo indica que la batería se está cargando.
4. Indicadores de carga y descarga.
   Si la batería está en un estado normal, ambos indicadores estarán en verde. Si la batería está en un estado de sobrecarga, el indicador de carga mostrará un símbolo rojo de desconexión, lo que indica que la batería no aceptará la carga, sin embargo, el indicador de descarga verde muestra que todavía está bien para entregar energía.
5. Interruptor ON/OFF
   Este botón se usa para encender y apagar la batería de forma remota. Muestra el estado actual de la batería. El botón es azul y muestra 'POWER ON' (ENCENDIDO) cuando la batería está encendida. Si desea apagar la batería, presione el botón azul 'POWER ON' (ENCENDIDO). Aparecerá una pantalla de confirmación: seleccione 'YES' (SÍ) para confirmar que desea apagar la batería. El botón cambiará a rojo y mostrará 'POWER OFF' (APAGADO). Puede volver a encender la batería presionando el botón rojo 'POWER OFF' (APAGADO) y confirmando la acción. Tenga en cuenta que una batería no se puede apagar cuando se está cargando o descargando.
6. Detalles de la celda
   La sección Detalles de la celda muestra el voltaje de cada celda en la batería (hay 4 celdas). A la derecha de la pantalla de voltaje de la celda está el monitor de temperatura que muestra la temperatura interna de la batería.
7. Sección Estado de protección BMS.
   Si el funcionamiento de la batería es normal, todos estos símbolos estarán en gris, sin embargo, si una o más funciones de protección se activan, cambiarán a amarillo o rojo.

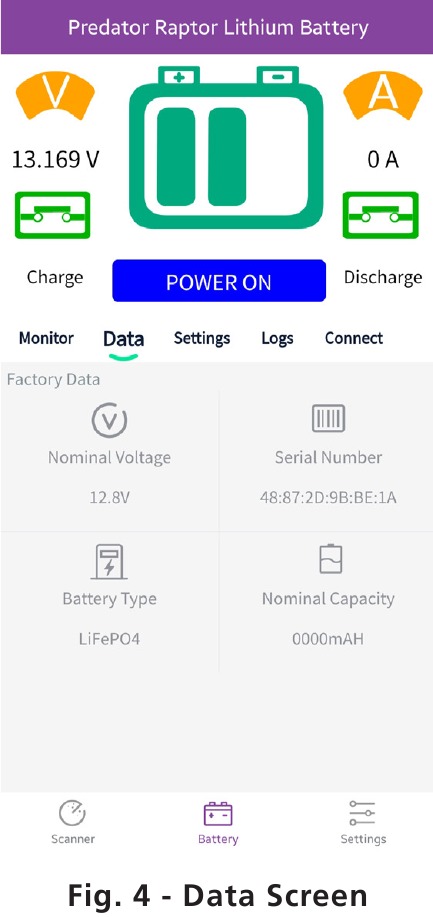

PANTALLA DE DATOS

Esta pantalla muestra datos para la batería, incluido el voltaje nominal, el tipo de batería, el número de serie y la capacidad nominal.

Ninguna de la información en esta pantalla se puede modificar.

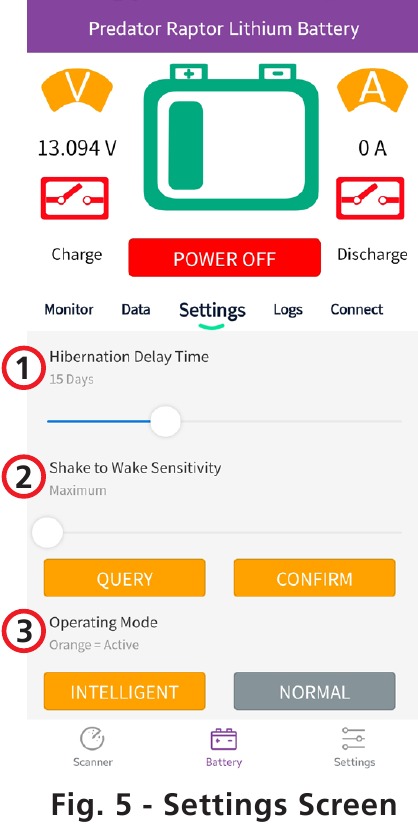

PANTALLA DE CONFIGURACIÓN

Esta pantalla muestra y se puede usar para modificar el modo de funcionamiento y la configuración de la batería.

Para realizar un cambio en la configuración, primero debe usar el botón 'QUERY' (CONSULTAR) para cargar la configuración actual de la batería.
Una vez que haya realizado los cambios, debe presionar el botón 'CONFIRM' (CONFIRMAR) y confirmar su selección para guardar los cambios en la batería.

1. Tiempo de retardo de hibernación
   Esta configuración ajusta la cantidad de días que la batería esperará antes de entrar en el modo de hibernación. En el modo de hibernación, la función Bluetooth está deshabilitada para conservar la energía de la batería. El retardo máximo es de 45 días.
   Para reactivar la batería, puede presionar momentáneamente el botón de encendido en la parte superior de la batería o agitar la batería si la función Shake to Wake está activada.
2. Sensibilidad de Shake to Wake
   Ajusta la sensibilidad necesaria para reactivar la batería cuando está en hibernación.
   • Máximo: permitirá que un solo movimiento active la batería
   • Normal: requerirá múltiples movimientos
   • Mínimo: Requiere una agitación vigorosa para activar la batería. Use esta configuración para desactivar de manera efectiva la función Shake-to-Wake.
3. Modo de funcionamiento
   Hay dos modos de funcionamiento: INTELLIGENT (INTELIGENTE) y NORMAL. El modo activo aparecerá en naranja (consulte la Fig. 5). Es posible que deba desplazarse hacia abajo para ver esto.
   Para cambiar el modo de funcionamiento, seleccione el botón gris y confirme su selección.
   Modo NORMAL
   Desactiva la hibernación automática. La batería funcionará como una batería normal con protección BMS estándar (es decir, corriente, voltaje y temperatura). No hay reserva de energía.
   Modo INTELIGENT (INTELIGENTE)
   Activa la hibernación automática. La batería hibernará automáticamente cuando haya transcurrido el tiempo de retardo de hibernación. Shake to Wake está activo. El corte de bajo voltaje se eleva para crear una reserva de energía.

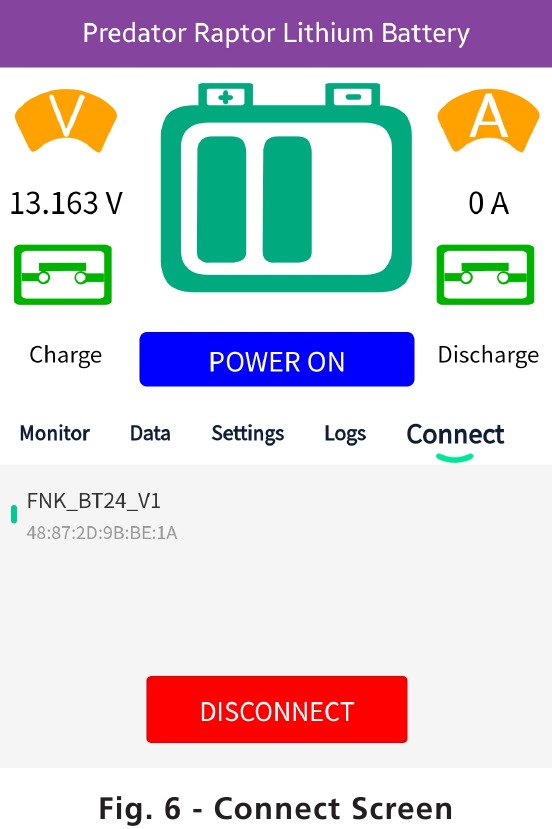

PANTALLA DE CONEXIÓN

Esta pantalla permite al usuario desconectarse y volverse a conectar a la batería.

Si hay un problema con la reconexión de la aplicación a la batería, cierre completamente la aplicación en su dispositivo y ábrala nuevamente, conectándose a la batería.

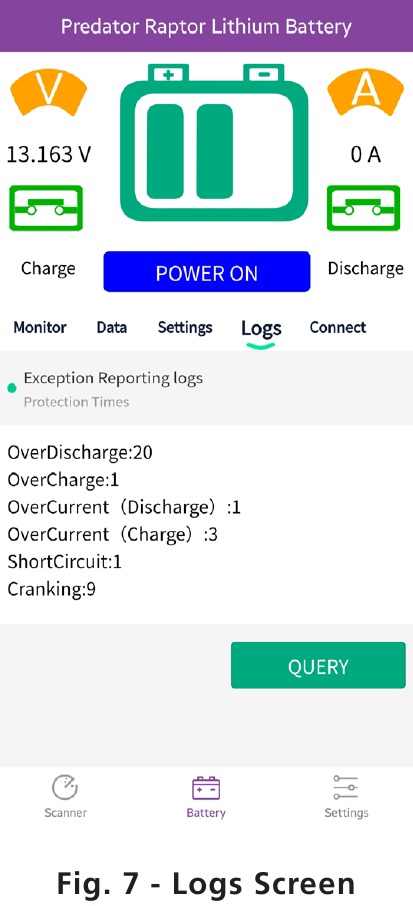

PANTALLA DE REGISTROS

Esta pantalla muestra un historial de eventos que la batería ha experimentado y que el BMS ha registrado. Los eventos pueden incluir arranque del motor, cortocircuito, sobredescarga, sobrecarga y sobrecorriente

NOTA: Es posible que algunos vehículos no consuman suficiente corriente al arrancar para que el BMS reconozca un evento de arranque.
Para actualizar la pantalla con la información más reciente, seleccione el botón 'QUERY' (CONSULTAR) y confirme su selección.

FUNCIONAMIENTO MANUAL

Hay algunas funciones básicas que se pueden controlar sin la aplicación Bluetooth.

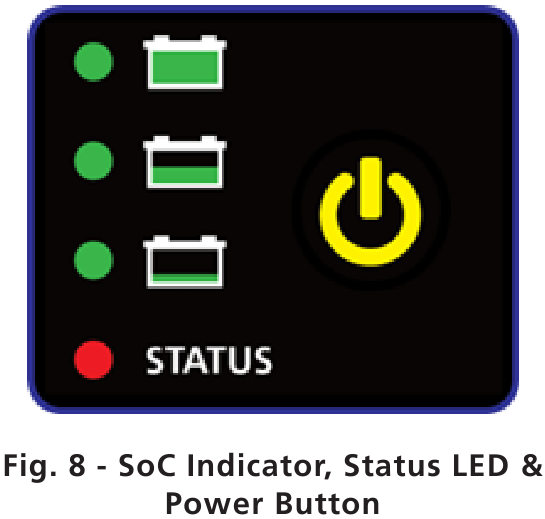

La batería se puede encender y apagar manualmente usando el botón de encendido amarillo en la parte superior de la carcasa de la batería junto a los LED SoC (consulte la Fig. 8).
Si la batería está encendida, presione y suelte el botón de encendido en la parte superior de la carcasa de la batería una vez, seguido de una presión prolongada. Todas las luces LED se iluminarán y luego se apagarán una a la vez (de arriba a abajo) a medida que la batería se apaga.
Si la batería está apagada, use la misma secuencia de pulsación de botón para encender la batería. Las luces LED se iluminarán comenzando en la parte inferior a medida que la batería se enciende.

Para verificar el estado de carga (SoC) de la batería, presione y suelte el botón de encendido en la parte superior de la carcasa. Los LED de SoC mostrarán 1, 2 o 3 LED. El indicador de SoC se puede usar para ver si la batería está encendida o apagada.

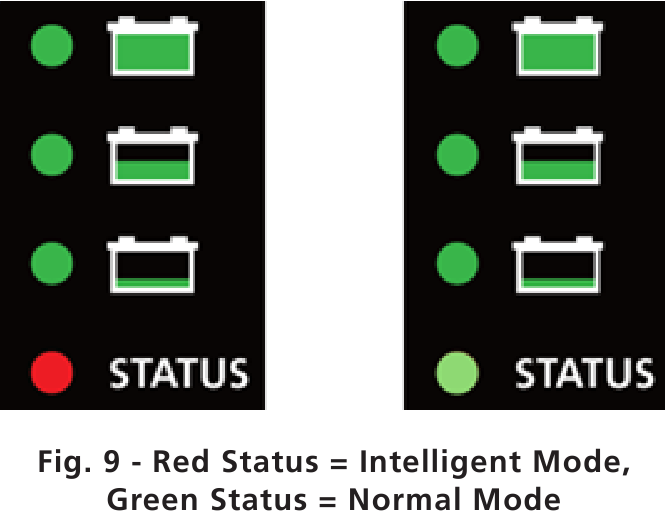

Cuando el indicador de SoC está iluminado, el LED de estado también indicará el modo de funcionamiento de la batería:

• Si el LED de estado no se ilumina con los LED indicadores de SoC, la batería está apagada
• Si el LED de estado es verde, la batería está en modo NORMAL.
• Si el LED de estado es rojo, la batería está en modo INTELLIGENT (INTELIGENTE)

TECNOLOGÍA SHAKE TO WAKE

Cuando el modo de funcionamiento de la batería está configurado en Inteligente, la batería hibernará automáticamente el tiempo de retardo de hibernación establecido en la aplicación Predator Raptor ha transcurrido. La batería también hibernará si el estado de carga cae por debajo de un valor mínimo predeterminado (aprox. 25 % de SoC). Esto asegura que haya suficiente energía en reserva para arrancar su vehículo dentro de 3 a 6 meses de hibernación.
La tecnología Shake to Wake es una característica única que solo está disponible en las baterías Predator Raptor. Le permite reactivar una batería sin la necesidad de presionar un botón o conectar un dispositivo externo.

• Si la configuración de Shake to Wake está configurada al máximo, simplemente debe mover o golpear la batería o el vehículo para reactivar la batería.
• Si la batería está configurada en normal, requerirá 3 o 4 movimientos para reactivar la batería.

NOTA: La sensibilidad de activación de la batería puede disminuir cuando se instala en motocicletas más grandes con suspensión más suave. Esto se debe a que la función Shake-to-Wake se basa en un golpe o vibración para activarse. Otra forma de activar la batería es golpear o dar una palmada (con la mano) en el costado de la bicicleta cerca del compartimento de la batería, o hacer rodar suavemente la bicicleta hacia adelante y golpear el neumático delantero contra una pared u otro objeto fijo.

CONDICIONES DE FRÍO EXTREMO

Las baterías de fosfato de hierro y litio tienen un amplio rango de temperatura de funcionamiento, sin embargo, como todas las baterías de arranque, su rendimiento se reduce a medida que se acercan a los 0 °C (congelación). Si la batería está cerca o por debajo del punto de congelación y el rendimiento es lento, la batería debe calentarse primero encendiendo el encendido y permitiendo que el faro del vehículo consuma energía. Después de 30 a 60 segundos, puede intentar arrancar el motor. Si el motor no arranca lo suficientemente rápido para arrancar, deje la luz encendida durante otros 60 segundos y vuelva a intentarlo. El consumo de corriente del faro más el arranque del motor generará calor y calentará las celdas. Después de que hayan transcurrido 60 segundos, debería tener suficiente energía para arrancar el motor.
Si la batería se usa continuamente en clima helado, se recomienda un calentador de batería.

Especificaciones de la batería Predator Raptor**

^* C se refiere a la capacidad nominal de la batería en amperios (es decir, 1C para una batería de 18 Ah es de 18 A)
^** Para obtener especificaciones detalladas, consulte las hojas de datos de productos individuales para cada tamaño de batería.

EN LA CAJA

• Batería Predator Raptor LiFePO 4
• Manual del propietario
• Tornillos para el montaje del terminal de la batería
• Llavero Predator Raptor
• Espaciadores EVA HyperFlex (si corresponde)
• Pegatinas con código QR (2)

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de Predator Raptor
