Manual de Plus CB+

Confirmación del embalaje de la unidad principal

Esta guía de preparación solo enumera el contenido del paquete de la unidad principal.
Para otros paquetes, consulte las instrucciones incluidas con cada paquete.
El contenido del paquete de la unidad principal es el siguiente. Por favor, compruebe antes de usar.

• Unidad principal ×1

• Panel de control ×1
  (se acopla a la unidad principal)

• Bandeja de rotuladores ×1
  (se acopla a la unidad principal)

• Cubierta de cable ×1
  (cubre el cable USB entre la unidad principal y el panel de control)

• Clip para cable ×1
  (asegura el cable USB de alimentación al panel de control)

• Tornillo autorroscante M4×12 ×1
  (para la cubierta del cable)

• Tornillo autorroscante M4×40 ×1
  (para el panel de control)

• Rotuladores dedicados (negro/rojo) ×1 cada uno

• Borrador de 4 lados ×1
  (gire la almohadilla de esponja cuando esté sucia)


Accesorios:

• Adaptador de corriente USB ×1
  (*Solo para este producto*)

• Cable USB de alimentación ×1
  (*Solo para este producto*)


Documentos:

• Precauciones de seguridad ×1
  (Lectura obligatoria)
• Guía de preparación ×1
  (este documento)
• Tarjeta de garantía ×1

Manual de usuario no incluido.

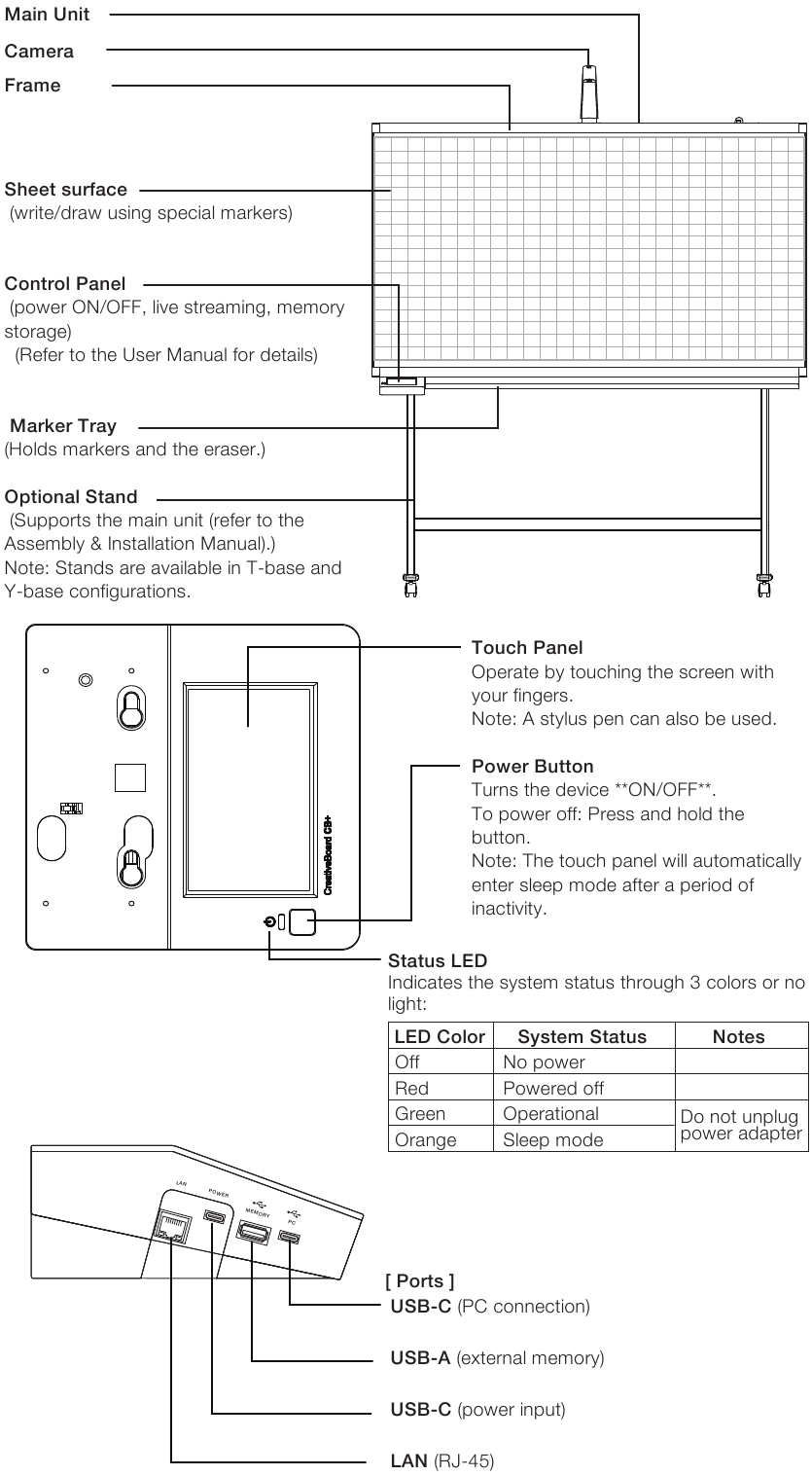

Nombres de los componentes

Aviso:
Para los métodos de conexión de cada puerto, consulte el Apéndice en el Manual de montaje/instalación o en el Manual del usuario.

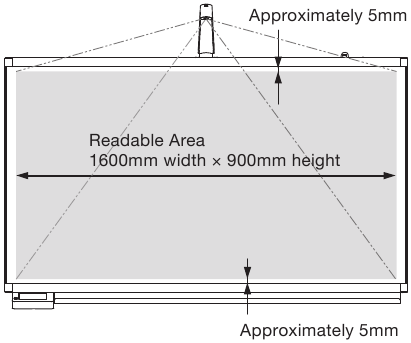

• Especificaciones del área legible
  El rango escaneable está indicado por el área sombreada en gris.
  El contenido dibujado fuera de esta área puede no capturarse durante la impresión/guardado.

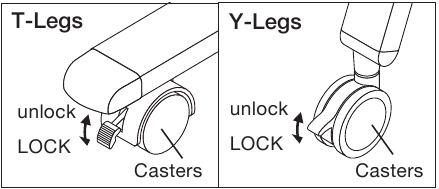

• Mecanismo de bloqueo/desbloqueo de ruedas
  Después de instalar la unidad en el soporte:
  Bloquee las ruedas presionando la palanca hacia abajo (evita el movimiento durante el uso).
  Desbloquee las ruedas empujando la palanca hacia arriba (permite la reubicación).


Información de instalación

La descripción general de la instalación y los manuales de referencia son los siguientes.
Tenga en cuenta que la instalación en la pared debe ser realizada por un profesional (se aplican tarifas).

Antes de la instalación, lea atentamente las "Precauciones de seguridad" separadas e instale correctamente. Una instalación incorrecta puede provocar incendios, lesiones o fallos de funcionamiento.

Aviso:
Para obtener instrucciones de montaje, consulte el "Manual de montaje e instalación" o el "Manual del usuario".

Notas de instalación del soporte

• Por favor, transporte la unidad principal con dos o más personas. La caída o el vuelco pueden causar lesiones inesperadas.
• Presione el lado inferior de la palanca de bloqueo de las ruedas en el soporte para fijar las ruedas. Si el soporte se mueve durante la extracción o la instalación, puede causar lesiones inesperadas.
• Al cambiar la altura de la unidad principal, desenchufe el adaptador de corriente USB de la toma de corriente de la pared y desconecte todos los cables de conexión de los terminales de entrada/salida de la unidad principal. La extracción de la unidad principal mientras está conectada puede provocar que el soporte se vuelque y provocar lesiones inesperadas.
• Presione el lado inferior de la palanca de bloqueo de las ruedas en el soporte para fijar las ruedas. Si el soporte se mueve durante la extracción o la instalación, puede causar lesiones inesperadas.

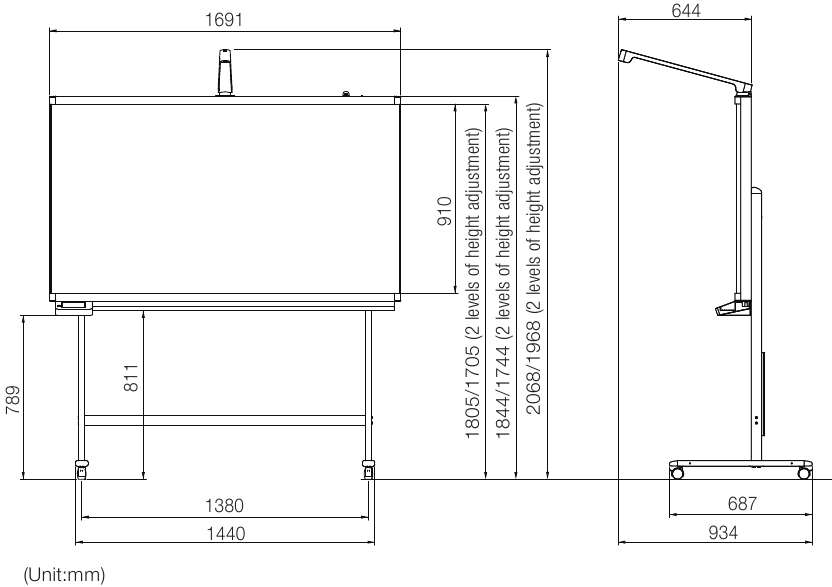

Vista externa del juego de patas en T

(Existe la opción de dos alturas de instalación).
El extremo corto de la pata en T (barra de ruedas) está detrás del soporte.

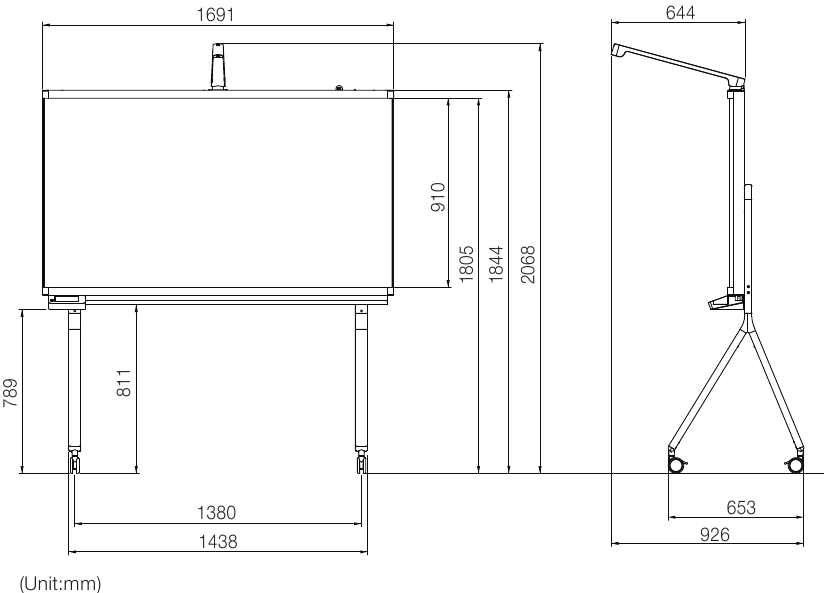

Vista externa del juego de patas en Y

(La altura de instalación se fija en una posición).
La pata en forma de Y sin el gancho está detrás del soporte.

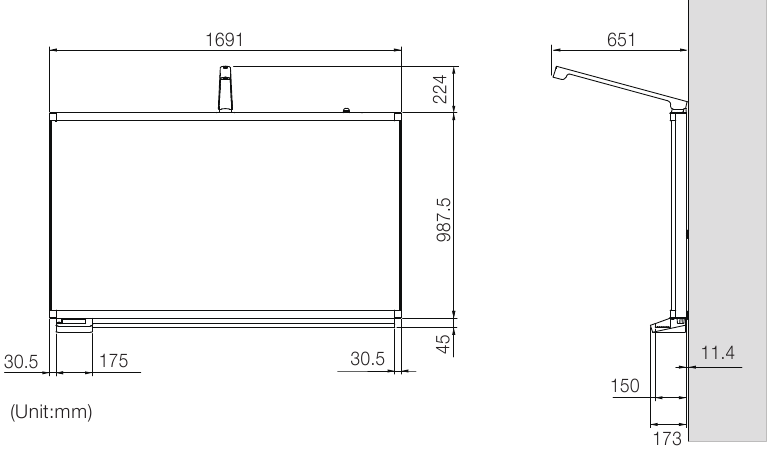

Diagrama de apariencia del montaje en pared

(La altura de instalación se puede fijar en cualquier nivel deseado).
El diagrama muestra el soporte de montaje en pared unido a la pared.

• Utilice el adaptador de corriente USB y el cable de alimentación USB.
• Cuando lleve este producto (incluidos los accesorios) fuera del país, consulte las leyes aplicables, como la Ley de divisas y comercio exterior, las Regulaciones de administración de exportaciones de EE. UU. y la Ley de radio.
