Manual de WZATCO YUVA+

Lista de accesorios

Cable HDMI ×1
Mando a distancia ×1
Cable de alimentación ×1
Tarjeta QR ×1
Tarjeta de garantía ×1

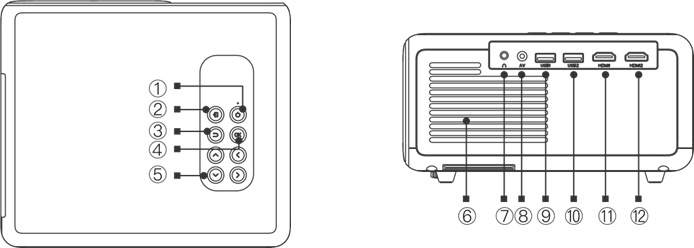

Descripción general del proyector

1. Tecla de encendido
2. Tecla de fuente
3. Tecla de retorno
4. Tecla OK
5. Teclas de flecha
6. Salida de aire
7. Conector de auriculares
8. Puerto AV
9. Puerto USB1 (interfaz de duplicación cableada)
10. Puerto USB2
11. Puerto HDMI1
12. Puerto HDMI2

Especificación

Archivos multimedia compatibles

El proyector no admite la decodificación de audio Dolby.

Mando a distancia

1. Botón de encendido
2. Botón de fuente de señal
3. Teclas de flecha
4. Tecla de menú
5. Botón de inicio
6. Volumen+
7. Volumen-
8. Silencio
9. Tecla de volteo
10. Tecla de confirmación (Tecla de reproducción/pausa)
11. Botón de retroceso
12. Canción anterior
13. La siguiente canción

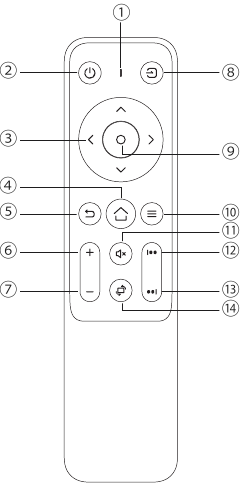

Nuevo mando a distancia

1. Indicador de señal
2. Tecla de encendido
3. Teclas de flecha
4. Tecla de inicio
5. Tecla de retorno
6. Volumen+
7. Volumen-
8. Tecla de fuente
9. Tecla de confirmación
10. Menú
11. Tecla de silencio
12. Anterior
13. Siguiente
14. Volteo de pantalla

Enfoque / Corrección trapezoidal

Enfoque de la imagen

Coloque la lente del proyector perpendicularmente a la pantalla de proyección o pared de la cortina, y ajuste el dial de enfoque hasta que la imagen sea clara, lo que significa que el enfoque de la imagen ha terminado. Durante el proceso de enfoque, puede reproducir los programas o recoger las imágenes del menú del producto para que coincidan con el ajuste de enfoque.

Corrección trapezoidal

Gire el dial de ajuste trapezoidal hasta que la imagen se muestre normalmente.

Nota: El proyector solo tiene corrección trapezoidal mecánica en la dirección vertical y no hay corrección horizontal. Asegúrese de que el proyector esté nivelado con la imagen proyectada.

Configuración estándar

Consulte los datos de la siguiente tabla para colocar el proyector lejos de la pantalla de proyección de acuerdo con el tamaño gráfico preestablecido. Al instalar, coloque el proyector en una encimera sólida y estable o use una percha para izarlo al techo. El fuselaje debe estar bien ventilado. No cubra ni bloquee las rejillas de ventilación. No debe haber obstrucciones a menos de 30 cm de las rejillas de ventilación.

Nota: Los datos anteriores son solo para referencia, consulte la medición física.

Cómo seleccionar la fuente

Paso 1: Seleccione la fuente que desee en la interfaz principal, como HDMI y AV.

Paso 2: Pulse el botón OK (OK) en el mando a distancia para entrar en la interfaz de fuente correspondiente.

Nota: Cuando el proyector está en la interfaz sin señal, pulse el botón de fuente en el mando a distancia para seleccionar la página de inicio u otra fuente.

Cómo reproducir archivos multimedia

Paso 1: Conecte el USB a su proyector.

Paso 2: Seleccione el archivo necesario para reproducir desde la interfaz principal.

Nota: Se debe insertar un disco U si es necesario seleccionar archivos multimedia.

Cómo configurar el menú

Seleccione Setting (Configuración) en la interfaz principal, primero pulse las teclas izquierda/derecha para seleccionar el submenú, segundo configure el modo que necesite, finalmente pulse la tecla OK (OK) para confirmar.

Submenú:
PICTURE: Picture Mode/Contrast/Brightness/Color/Tint/Sharpness/Focus/Color Temperature/ Noise Reduction (Modo de imagen/Contraste/Brillo/Color/Tinte/Nitidez/Enfoque/Temperatura de color/Reducción de ruido).
SOUND: Sound Mode/Treble/Bass (Modo de sonido/Agudos/Graves).
OPTION: OSD Language/Aspect Ratio/Projection Mode/Factory Reset/Software Upgrade/Version (Idioma OSD/Relación de aspecto/Modo de proyección/Restablecimiento de fábrica/Actualización de software/Versión).

Importantes medidas de seguridad

Nota: Como el sistema del producto se actualiza de vez en cuando, el contenido específico de la operación se basa en la situación real.

1. Lea atentamente el manual antes de utilizar el proyector. Para garantizar un suministro de energía estable, utilice un cable de alimentación estándar.
2. Utilice la fuente de alimentación y el cable indicados en la etiqueta de clasificación. El proyector debe mantenerse alejado de telas, sofás y cualquier cosa que pueda bloquear la entrada de ventilación. Mantenga la unidad alejada de materiales inflamables y explosivos.
3. No desmonte la unidad usted mismo, ya que esto invalidará el servicio de garantía. Para proteger sus ojos, no mire directamente a la lente cuando el proyector esté encendido. El proyector debe mantenerse alejado del agua y de cualquier otro líquido.
4. Para evitar descargas eléctricas, mantenga el proyector fuera de la lluvia y alejado de la humedad. Se recomienda apagar el proyector después de que haya funcionado durante 6 horas sin parar. Utilice la espuma original y otros materiales de amortiguación al transportar el proyector.
5. Si el proyector no funciona, póngase en contacto con el agente de servicio autorizado.

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de WZATCO YUVA+
