Primeros pasos

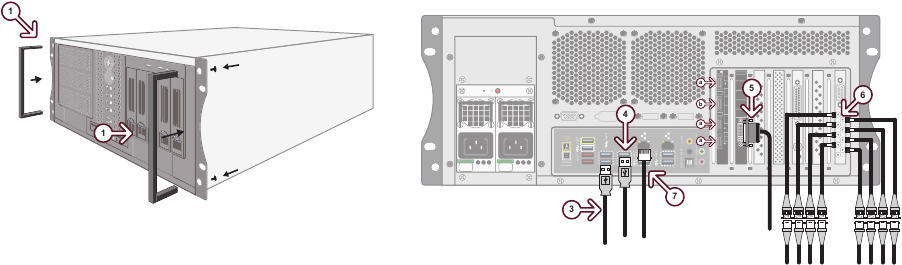

1. Fije las asas a las lengüetas delanteras de montaje en bastidor alineando el asa con los orificios redondos y sujetando desde la parte posterior con los tornillos suministrados.
2. Utilice el kit de montaje en bastidor suministrado para montar el sistema XPression en un bastidor de equipos EIA de 19''.
   Para obtener información sobre la instalación del chasis de XPression en un bastidor, consulte el documento adjunto "Instalación del chasis en un bastidor".
3. Enchufe el teclado suministrado a un puerto USB.
4. Enchufe el ratón suministrado a un puerto USB.
5. Conecte un monitor (suministrado por el cliente) al puerto DVI.
   También se puede conectar un monitor a cualquiera de los tres puertos DisplayPort 1.2 (a) o al puerto HDMI 2.0 (b) situados en la ranura de la tarjeta a la izquierda del puerto DVI. Si utiliza DisplayPort 1.2, asegúrese de utilizar los adaptadores DisplayPort a DVI correctos (DVI-D o DVI-I).
   Se requieren extensores KVM (suministrados por el cliente) cuando el monitor, el teclado y el ratón del sistema XPression se encuentran lejos de la sala de bastidores.
6. Conecte los cables mini-BNC de E/S de vídeo a su destino requerido (consulte la Guía del usuario de XPression o el archivo de ayuda para obtener información sobre la configuración de la clave y el relleno de los conectores mini-BNC).
   Los sistemas XPression proporcionan salidas SDI/HD-SDI. Si sus instalaciones requieren salidas analógicas, Ross Video dispone de equipos de conversión digital a analógico externos adicionales.
7. Enchufe un cable Ethernet desde su red de área local en uno de los puertos Ethernet.
   Los sistemas XPression pueden funcionar de forma autónoma o aceptar una conexión a una red de producción. La conexión de red también se utiliza para la función Smart GPI.

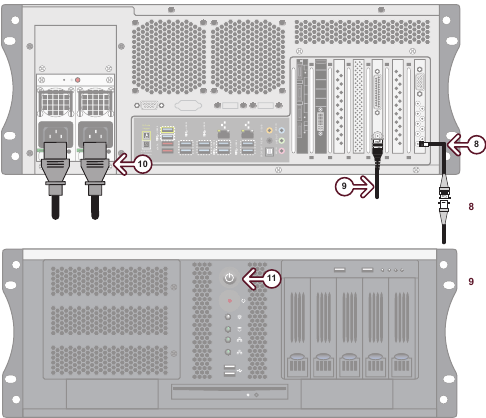

8. Conecte la señal GenLock de referencia de su instalación al conector mini-BNC REF.
   Los sistemas XPression aceptan ráfagas negras analógicas o sincronización tri-level como entradas de referencia. Se recomienda la sincronización tri-level para las instalaciones HD.
9. Conecte la señal GenLock de referencia de su instalación al conector BNC ANALOG REF IN del cable breakout.
   Los sistemas XPression aceptan ráfagas negras analógicas o sincronización tri-level como entradas de referencia. Se recomienda la sincronización tri-level para las instalaciones HD.
10. Conecte los cables de alimentación desde los puertos AC del sistema XPression a la red eléctrica.
    Las fuentes de alimentación del sistema XPression son de detección automática y pueden utilizar 110 VCA o 220 VCA.
11. Pulse el botón de encendido en la parte frontal del sistema XPression.
    Ross Video recomienda apagar los sistemas XPression desde el sistema operativo Windows.
12. Haga clic en el icono de la cuenta de usuario de XPression para iniciar sesión en el sistema.

13. Inicie XPression desde el menú Start (Inicio).
