Manual del módem Comrex ACCESS Connect 2

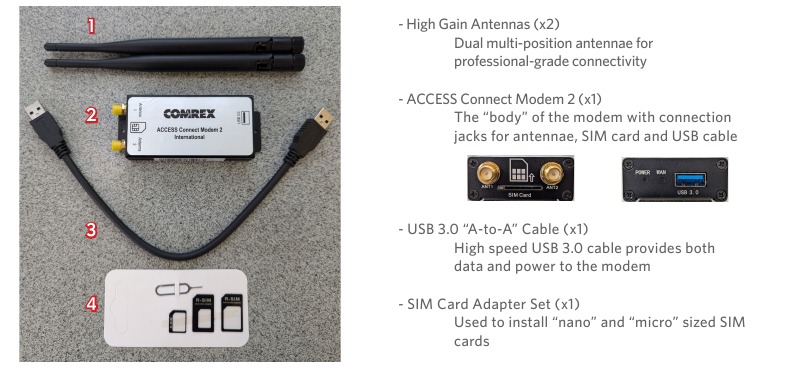

¿Qué hay en la caja?

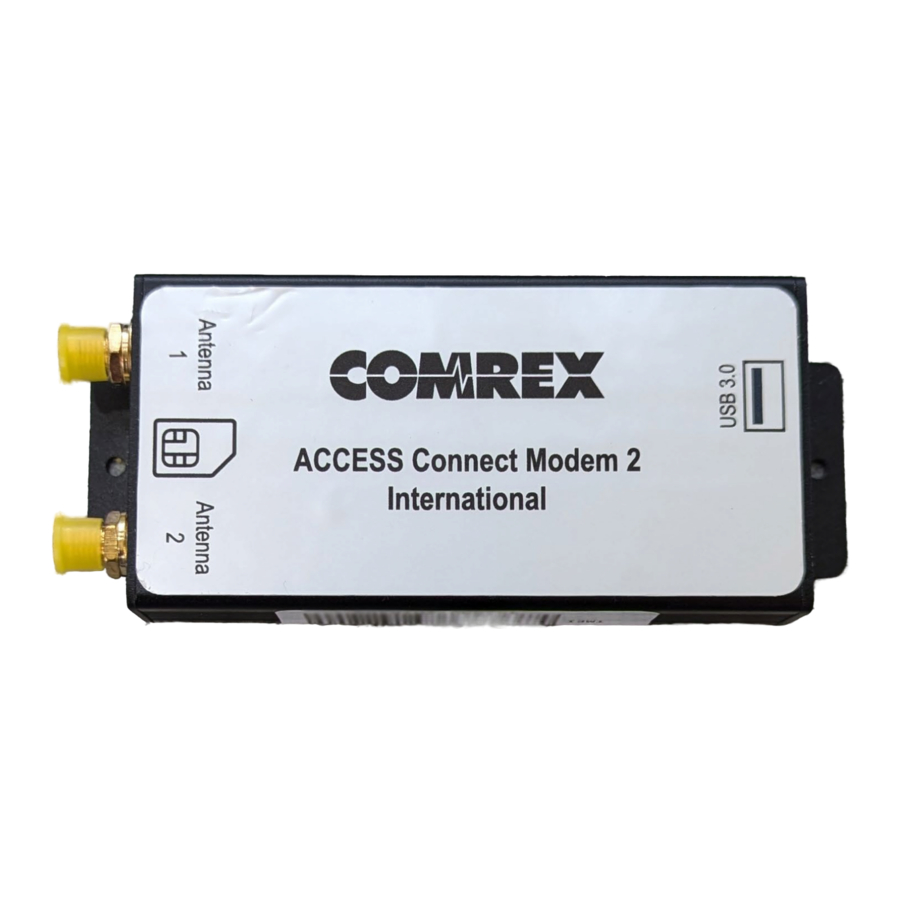

Montaje del módem
Instale las 2 antenas en el lado izquierdo del módem retirando las tapas de plástico de los conectores y atornillando cada antena a una de las tomas coaxiales disponibles etiquetadas como "ANT1" y "ANT2".
Las antenas son idénticas y se pueden instalar en cualquiera de las tomas, aunque ambas deben instalarse siempre que el módem esté en uso.
Una vez instaladas, las antenas pueden girar libremente e inclinarse hasta 90 grados si es necesario, pero tenga cuidado de no aflojar la conexión atornillada al girar.
Instale la tarjeta SIM en el lado izquierdo del módem insertándola en la ranura entre las tomas de antena. Utilice el juego de adaptadores incluido al instalar una SIM "nano" o "micro".
La tarjeta SIM debe estar orientada con los contactos dorados hacia arriba (hacia las antenas) y el lado de la esquina con muesca entrando primero, como se muestra en el icono de la etiqueta. Presione la tarjeta SIM hasta que haga clic para bloquearla.
Las antenas deben retirarse si se necesita más espacio para insertar o extraer la tarjeta SIM.
Instale el cable USB insertando cualquiera de los extremos del cable "A a A" en el puerto USB azul en el lado derecho del módem.
El cable se puede utilizar en cualquier orientación al instalar el módem en un códec Comrex.
Tenga cuidado de no utilizar este cable especializado para conectar otros dispositivos no compatibles.
Conectar a través de USB

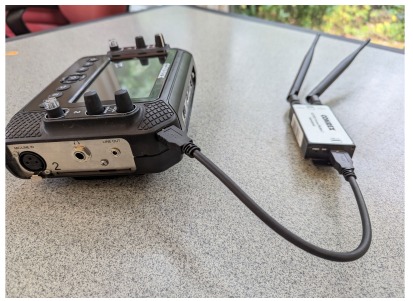

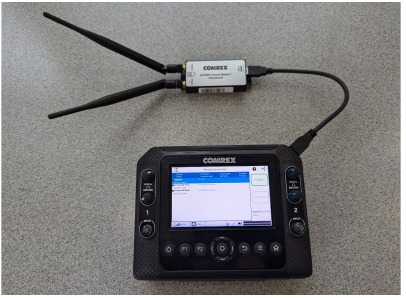

Conecte el cable USB del módem a uno de los puertos USB disponibles en su códec ACCESS o BRIC.* Verifique que su códec esté ejecutando el firmware más reciente para garantizar la compatibilidad.
*: El módem ACCESS Connect 2 es compatible con ACCESS NX Portable. Además, BRIC-Link III ofrece soporte solo en modo de copia de seguridad (consulte el manual del producto de su códec para obtener detalles sobre la utilización del modo de copia de seguridad "HotSwap").
Permita que el módem se inicie por completo y se registre en la red LTE disponible. Esto puede tardar hasta unos minutos, y los LED en el lado derecho del módem indicarán el estado actual.
El LED "POWER" (ALIMENTACIÓN) siempre debe encenderse cuando se conecta a un puerto USB compatible. El LED "WAN" parpadeará a intervalos específicos:
- Los parpadeos cortos y espaciados indican que el módem está buscando una red para registrarse.
- Los parpadeos más largos y menos interrumpidos indican que el módem se ha registrado correctamente en la red y está listo para usar.
Activar en el administrador de red

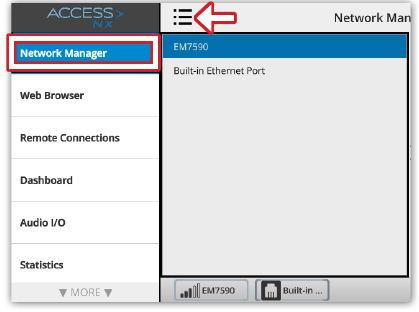

Abra el Administrador de red de su códec presionando el botón de menú de 3 líneas en la esquina superior izquierda de la pantalla táctil o la interfaz de usuario y eligiendo "Network Manager" (Administrador de red).

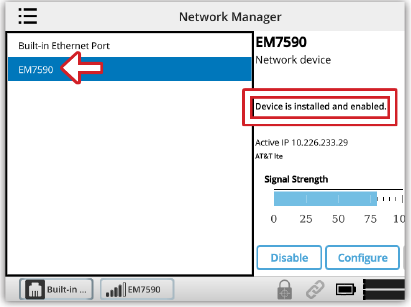

Encuentre el ACCESS Connect Modem 2 en la lista de dispositivos de red en el lado izquierdo de la pantalla y selecciónelo para abrir más detalles en el lado derecho.
Cuando se instala por primera vez, su módem puede mostrarse como "Network Device" (Dispositivo de red) durante el inicio. En un minuto debería cambiar a "EM7590", lo que refleja su designación de módulo celular interno.
Asegúrese de que el módem aparezca como "installed and enabled" (instalado y activado). Toque el botón "Enable" (Activar) a continuación si es necesario.
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Manual del módem Comrex ACCESS Connect 2
