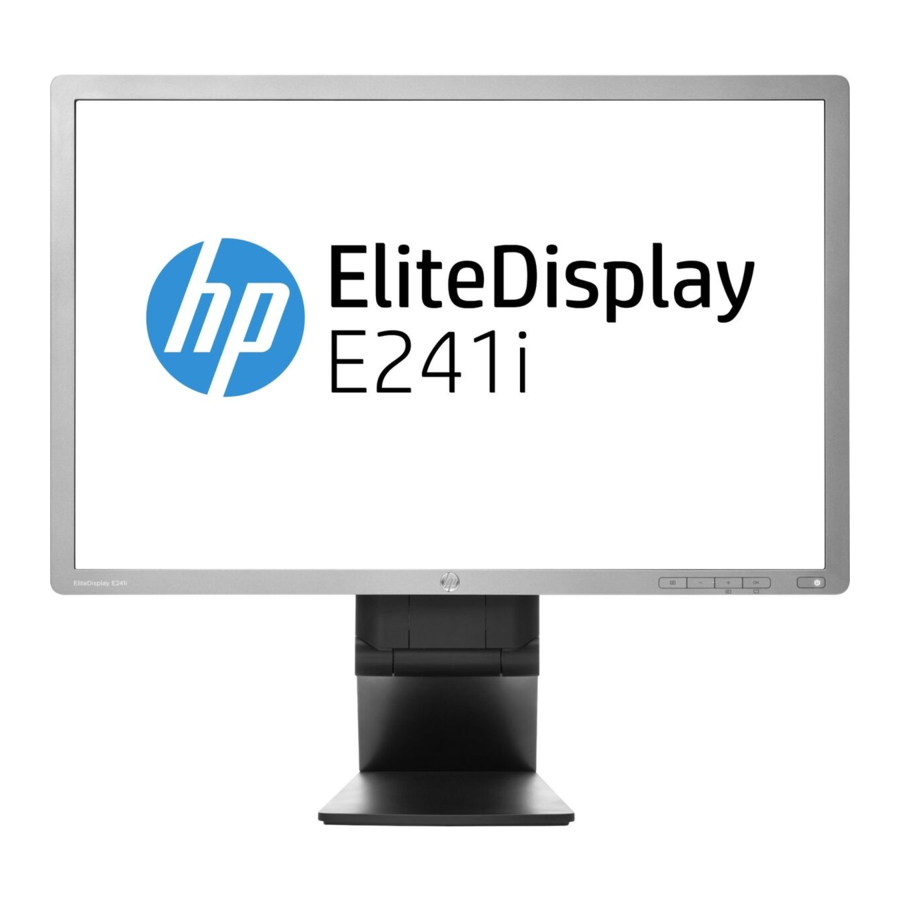

Manual de HP EliteDisplay E241i

Elementos que requieren tratamiento selectivo

1. Los elementos que se enumeran a continuación se clasifican como elementos que requieren tratamiento selectivo.
2. Introduzca la cantidad de elementos contenidos en el producto que requieren tratamiento selectivo en la columna de la derecha, según corresponda.

Herramientas necesarias

Enumere el tipo y el tamaño de las herramientas que se utilizarían normalmente para desmontar el producto hasta un punto en el que se puedan retirar los componentes y materiales que requieren un tratamiento selectivo.

Proceso de desmontaje del producto

Enumere los pasos básicos que se deben seguir normalmente para retirar los componentes y materiales que requieren un tratamiento selectivo:

1. Retire el tornillo (*4) y quite la base del soporte del cabezal de la pantalla
2. Retire la cubierta trasera del cabezal de la pantalla
3. Retire la goma de la cubierta trasera
4. Retire la cubierta frontal del cabezal de la pantalla
5. Retire el tornillo (*4) de la cubierta del chasis y retire el panel
6. Retire el tornillo (*14) de la P.C.B y retire la cubierta del chasis
7. Retire la junta (*2) de la cubierta del chasis
8. Retire el tornillo (*3) de la cubierta frontal y retire la P.C.B de la tecla de función
9. Retire el logotipo de HP y el botón OSD y de encendido de la cubierta frontal
10. Retire el tornillo (*4) y retire el VESA BKT del soporte
11. Retire el tornillo (*4) del soporte y retire la VESA POM y la cubierta elevadora Sharks del soporte
12. Retire la cubierta trasera del elevador y la cubierta del cable del soporte
13. Retire el tornillo (*6) del soporte del elevador BKT y retire la cubierta frontal del elevador del soporte
14. Retire el tornillo (*2) del soporte BKT y retire la cubierta de inclinación (izquierda y derecha) del soporte
15. Retire la cubierta trasera del brazo del soporte del brazo BKT del soporte
16. Retire el tornillo (*4) de la cubierta frontal del brazo y retire la cubierta frontal del brazo
17. Retire la goma (*8) de la base del soporte
18. Retire el tornillo (*8) del BKT de la base y retire la cubierta de la base y la cubierta giratoria del espacio del BKT de la base del soporte
19. EXPLOSIÓN DEL PANEL LCD

Gráfico opcional. Si el proceso de desmontaje es complejo, inserte una ilustración gráfica a continuación para identificar los elementos contenidos en el producto que requieren un tratamiento selectivo (con descripciones y flechas que identifiquen las ubicaciones).

Proceso de desmontaje del HP E241i

• Kite Hong
• Ingeniero mecánico
• 07 de noviembre de 2013

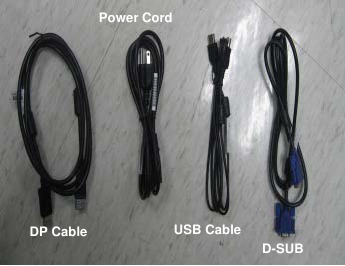

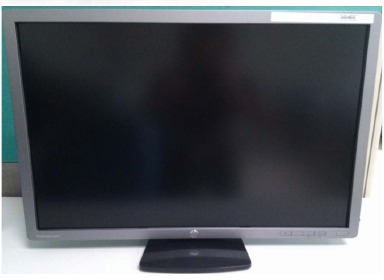

Proceso de disección de cables eléctricos externos

1. Retire el cable del cabezal de la pantalla.

2. Disección para completar.

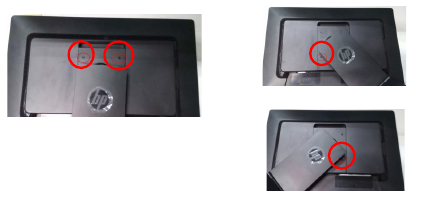

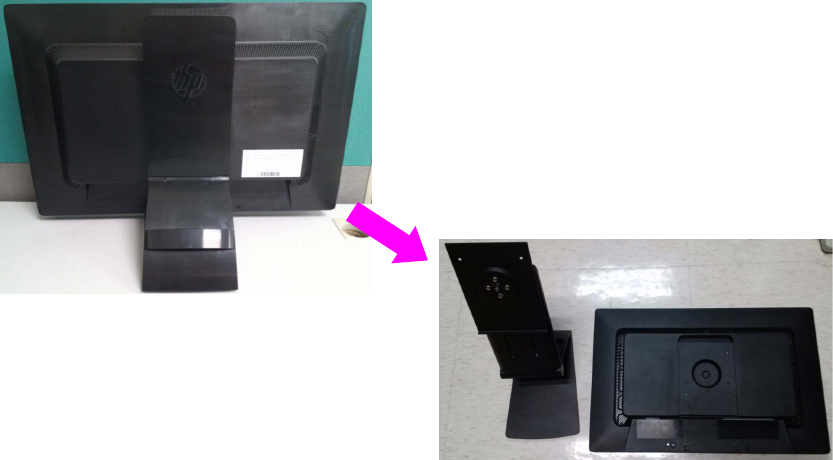

Retire el tornillo (*4) y quite la base del soporte del cabezal de la pantalla

1. Retire el tornillo (*4)

2. Retire la base del soporte del cabezal de la pantalla.

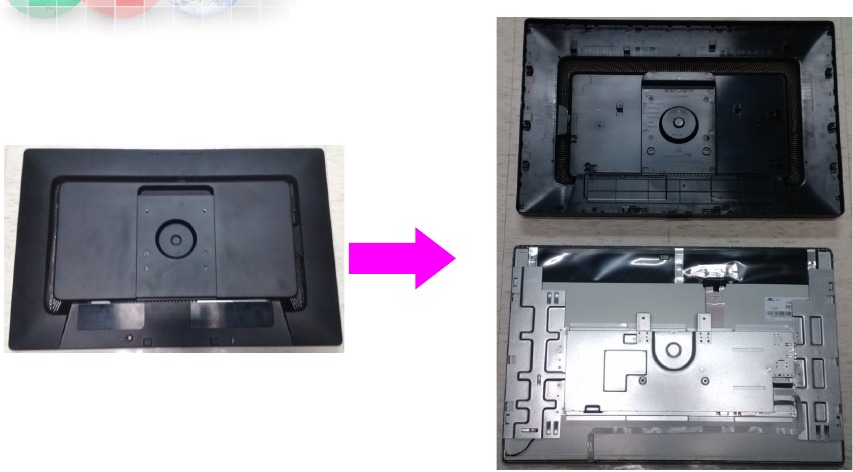

Retire la cubierta trasera del cabezal de la pantalla

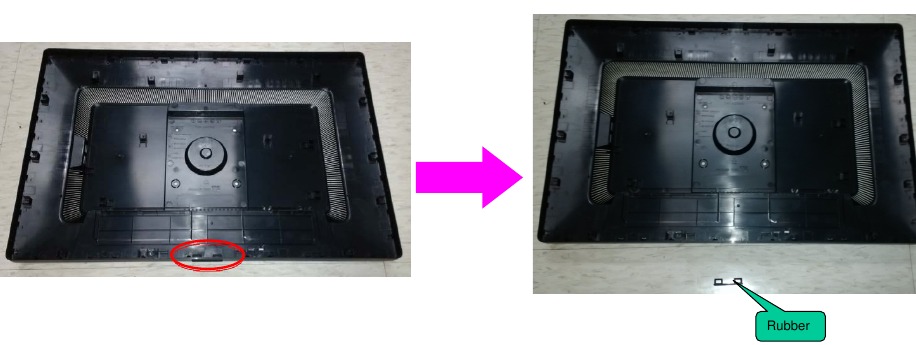

Retire la goma de la cubierta trasera

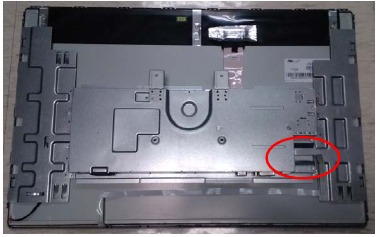

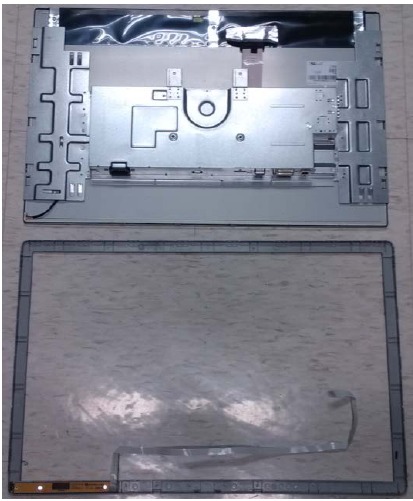

Retire la cubierta frontal del cabezal de la pantalla

1. Retire el conector del cable de la tecla de función

2. Retire la cubierta frontal.

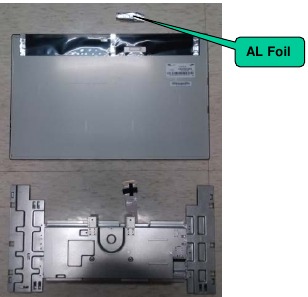

Retirar el tornillo (*4) de la cubierta del chasis y retirar el panel

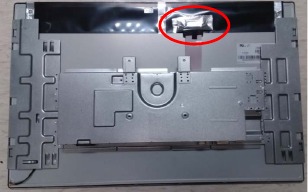

1. Retire la lámina de AL del panel

2. Retire el tornillo (x4) de la cubierta del chasis

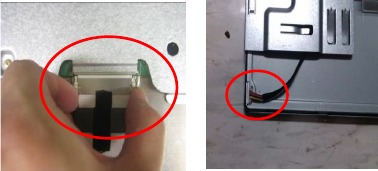

3. Retire el conector del panel.

4. Retire el panel.

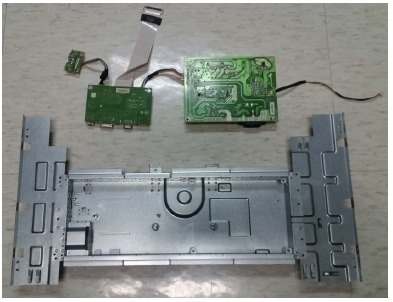

Retire el tornillo (*14) de la P.C.B y retire la cubierta del chasis

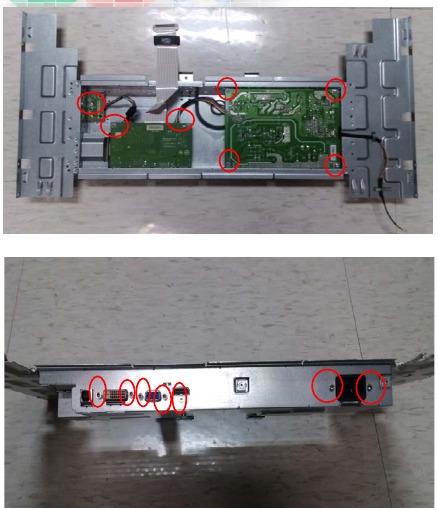

1. Retire el tornillo (x14) de la P.C.B


2. Retire la cubierta del chasis

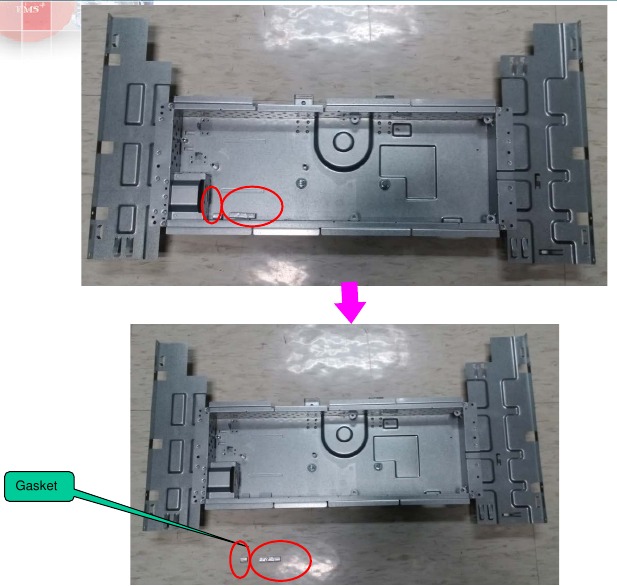

Retire la junta de la cubierta del chasis

Retire el tornillo (*3) de la cubierta frontal y retire la P.C.B de la tecla de función

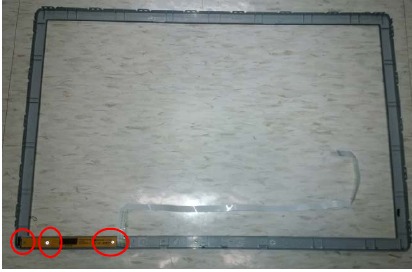

1. Retire tres tornillos de la cubierta frontal.

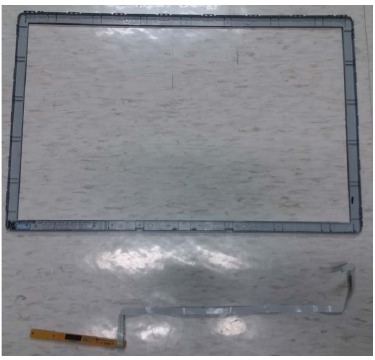

2. Retire el teclado de FC


Retire el logotipo de HP y el OSD y el botón de encendido de la cubierta frontal

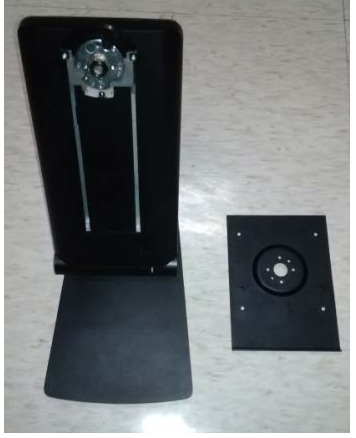

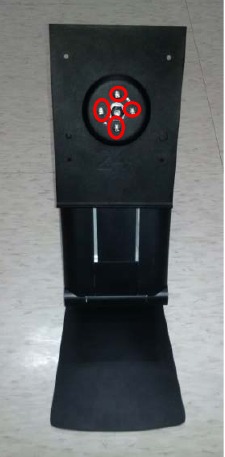

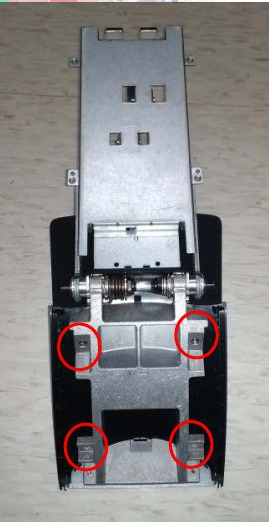

Retire el tornillo (*4) y retire el VESA BRKT del soporte

1. Retire 4 tornillos


2. Retire el VESA BRKT del soporte

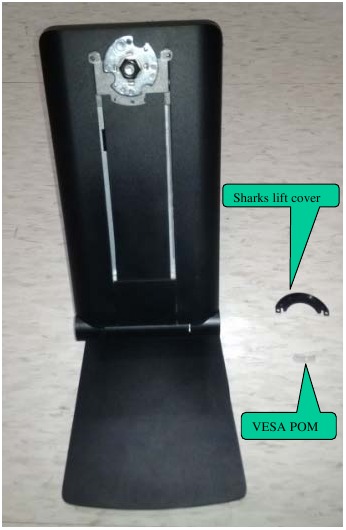

Retire la tapa de elevación VESA POM y Sharks del soporte

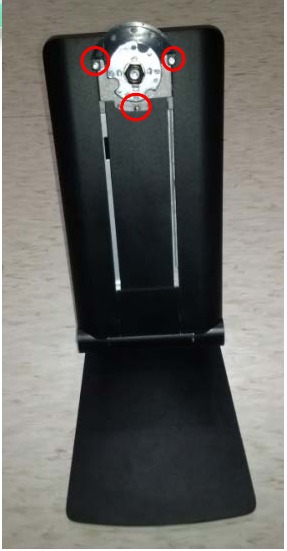

1. Retire el tornillo (*4) del soporte

2. Retire la tapa de elevación VESA POM y Sharks del soporte

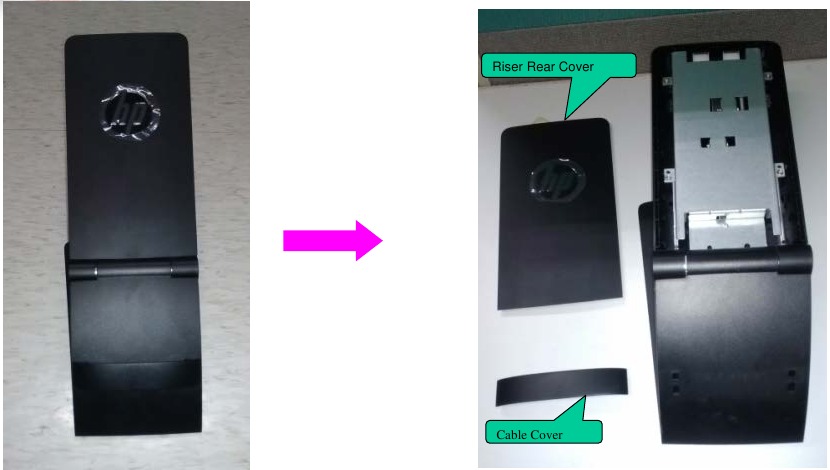

Retire la cubierta trasera del elevador y la cubierta del cable del soporte

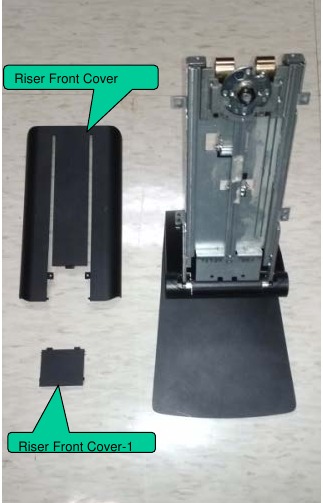

Retire la cubierta frontal del elevador del soporte

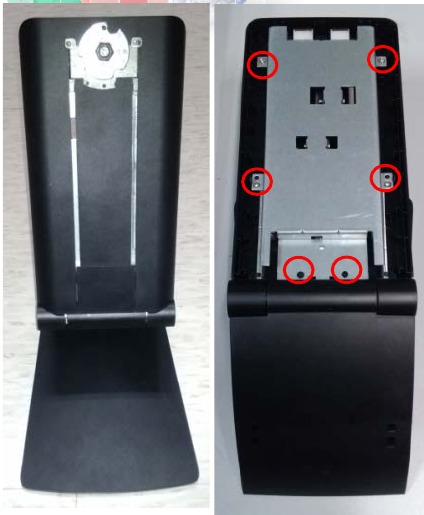

1. Retire el tornillo (*6) del Stand Riser BKT


2. Retire la cubierta frontal del elevador del soporte

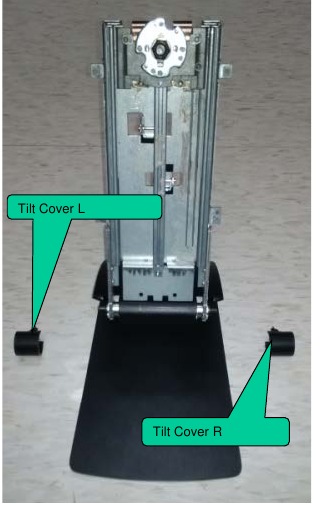

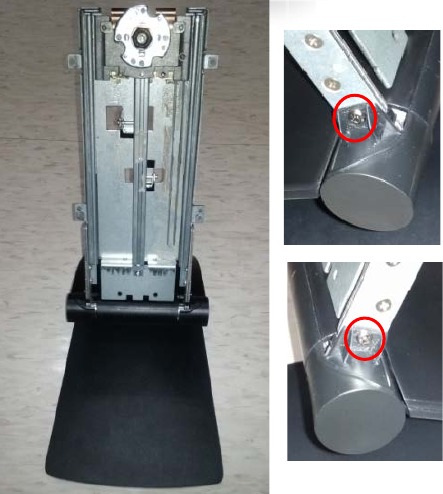

Retire la cubierta de inclinación (izquierda y derecha) del soporte

1. Retire el tornillo (*2) del Stand BKT


2. Retire la cubierta de inclinación (izquierda y derecha) del soporte

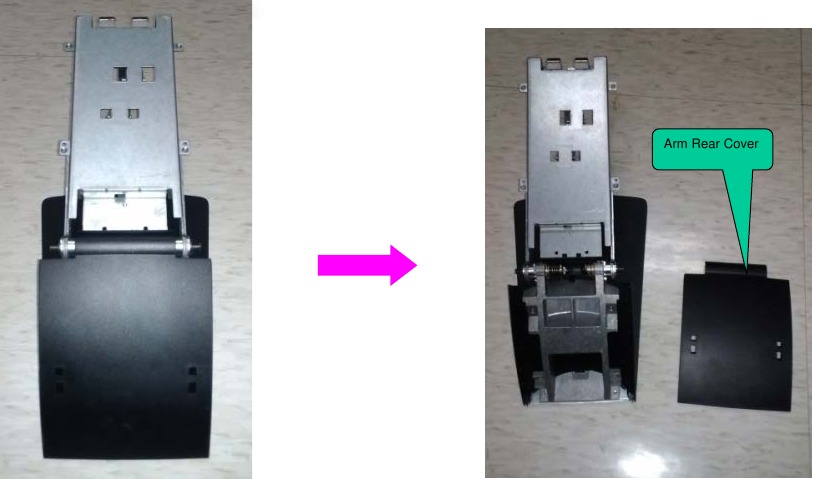

Retire la cubierta trasera del brazo del soporte

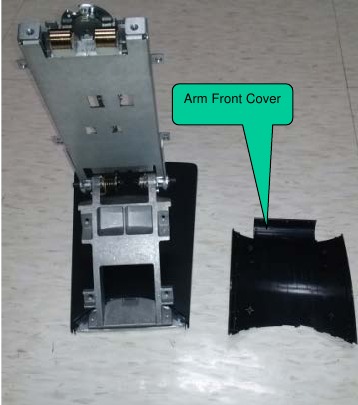

Retire la cubierta frontal del brazo del Stand Arm BKT

1. Retire el tornillo (*4) de la cubierta frontal del brazo


2. Retire la cubierta frontal del brazo del Stand Arm BKT

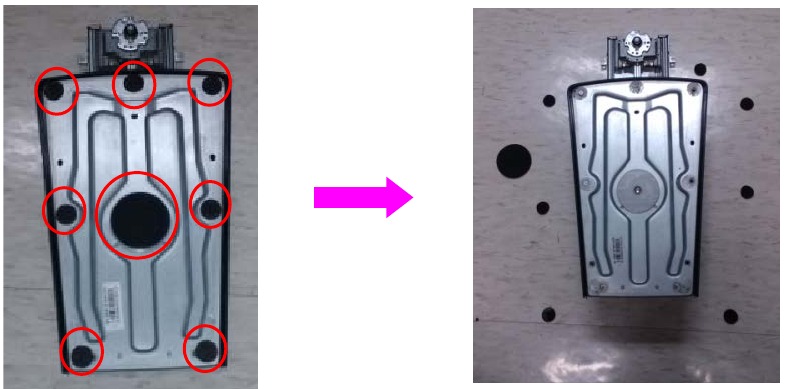

Retire la goma (*8) de la base del soporte

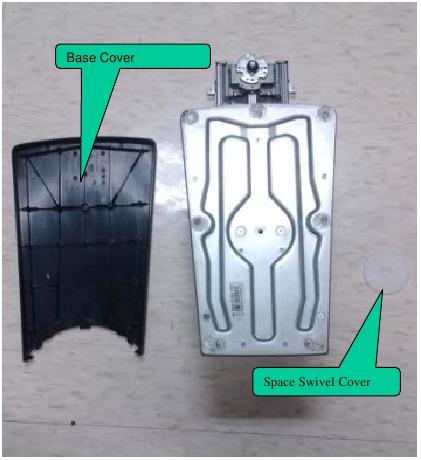

Retire la cubierta de la base y la cubierta giratoria espacial del Stand Base BKT

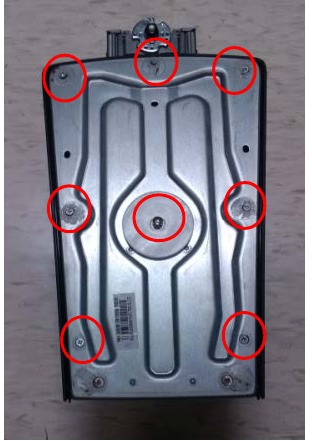

1. Retire el tornillo (*8)


2. Retire la cubierta de la base y la cubierta giratoria espacial del Stand Base BKT


EXPLOSIÓN DEL PANEL LCD

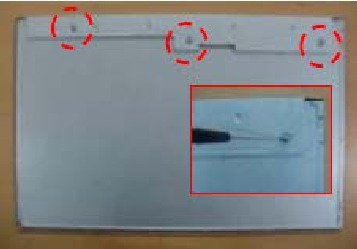

1. Afloje el tornillo del blindaje C (*3), desmonte el blindaje C

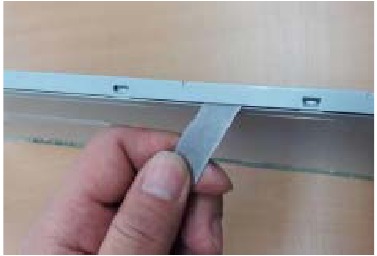

2. Desmonte C/Top

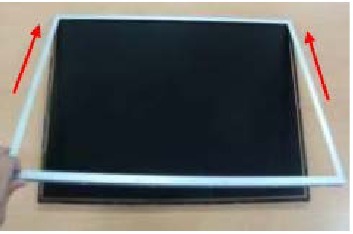

3. Separe C/Top (empuje el C/Top debido a los daños en el COF)

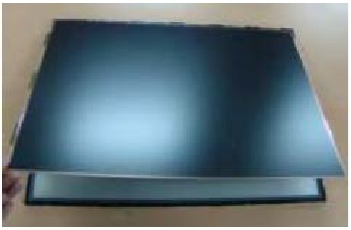

4. Separe B/Ass'y

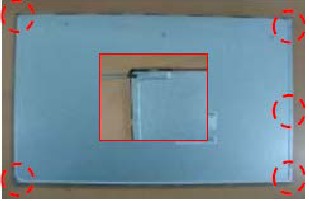

5. Afloje el tornillo B/L (*5)

6. Desmonte el panel G

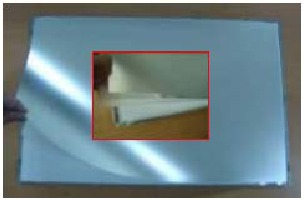

7. Retire las láminas ópticas

8. Retire el LGP

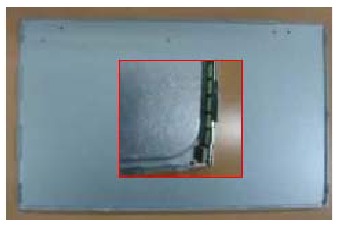

9. Retire el reflector

10. Separe la matriz de LED del C/Bottom Assy

11. Matriz de LED


Disección completa.
