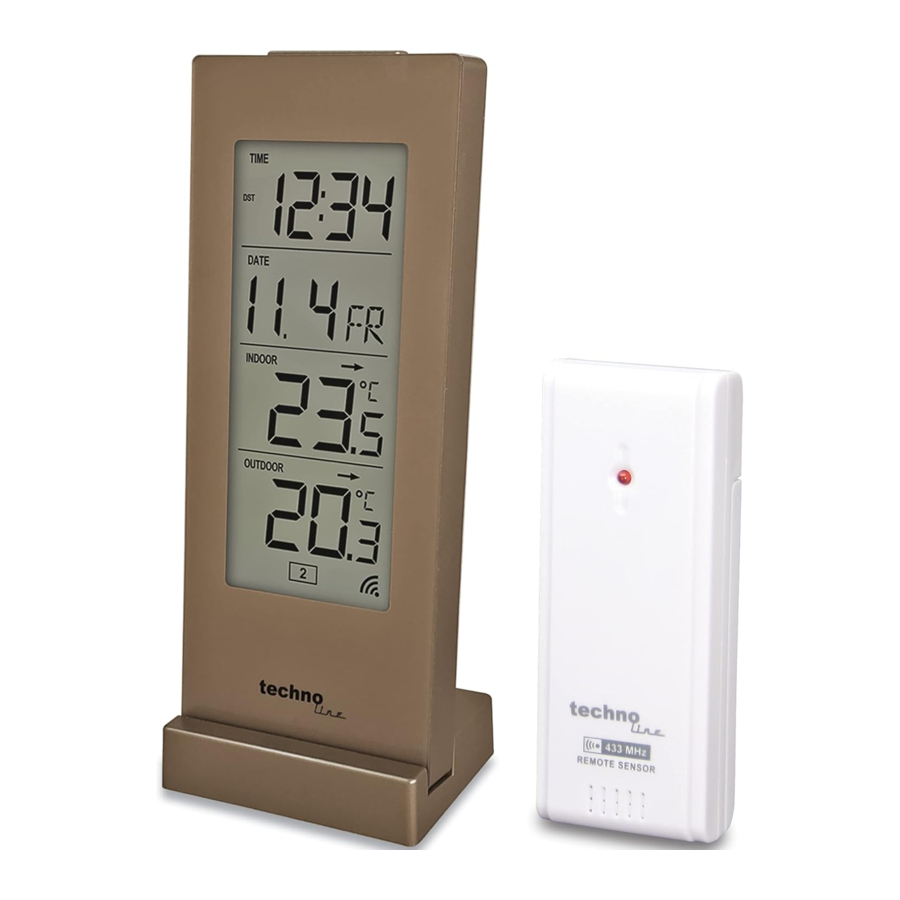

Manual de Technoline WS9767

EFECTOS DE LA RECEPCIÓN AMBIENTAL

La estación meteorológica obtiene la hora exacta mediante tecnología inalámbrica. Al igual que todos los dispositivos inalámbricos, la recepción puede verse afectada por las siguientes circunstancias:

• Larga distancia de transmisión
• Montañas y valles cercanos
• Entre edificios altos
• Cerca de autopistas, ferrocarriles, aeropuertos, cables de alta tensión, etc.
• Cerca de obras
• Dentro de edificios de hormigón
• Cerca de aparatos eléctricos (ordenadores, televisores, etc.)
• Dentro de vehículos en movimiento
• Cerca de estructuras metálicas

Coloque la estación meteorológica en un lugar con una señal óptima, es decir, cerca de una ventana y lejos de superficies metálicas o aparatos eléctricos.

CONFIGURACIÓN RÁPIDA

1. Mantenga la estación meteorológica y el sensor exterior cerca uno del otro. Deslice para abrir la tapa de la batería en la parte posterior del sensor exterior. Asegúrese de que el selector de canal esté ajustado en la posición CH1 (cuando utilice varios transmisores: para el segundo transmisor CH2, para el tercer transmisor CH3), luego inserte 2 pilas AAA (no incluidas) en el sensor exterior observando los signos de polaridad "+/-" correctos dentro del compartimento de la batería. Vuelva a colocar la tapa de la batería.
2. Deslice para abrir la tapa de la batería en la parte posterior de la estación meteorológica, luego inserte 2 pilas AA (no incluidas) observando los signos de polaridad "+/-" correctos dentro del compartimento de la batería. Luego vuelva a colocar la tapa de la batería.
3. Retire la etiqueta protectora en el frente. La estación meteorológica está lista para funcionar.

La estación meteorológica recibirá la señal de datos del sensor exterior en pocos segundos. Luego, coloque el sensor exterior en un área seca y sombreada al aire libre.

RECEPCIÓN DE LA SEÑAL DCF E INDICADOR DE SEÑAL

La base de tiempo para la hora radiocontrolada es un reloj atómico de cesio operado por el Physikalisch Technische Bundesanstalt Braunschweig que tiene una desviación de tiempo de menos de un segundo en un millón de años. La hora se codifica y se transmite desde Mainflingen, cerca de Frankfurt, a través de la señal de frecuencia DCF-77 (77,5 kHz) y tiene un alcance de transmisión de aproximadamente 1500 km. El reloj de la estación meteorológica recibe esta señal y la convierte para mostrar la hora precisa en horario de verano o invierno.
La calidad de la recepción depende en gran medida de la ubicación geográfica. En casos normales, no debería haber problemas de recepción dentro de un radio de 1500 km alrededor de Frankfurt.

Después de encender la estación meteorológica, comienza a recibir la señal DCF. El icono parpadea.
Recibiendo señal DCF (icono parpadeando)
Recepción exitosa (icono se vuelve estático)
Recepción fallida (icono desaparece)

Nota: La recepción DCF-77 es solo en Europa. Fuera del rango de recepción, el reloj de la estación meteorológica se puede usar como un reloj de cuarzo normal.

CONFIGURACIÓN MANUAL DE LA HORA

1. Mantenga pulsado el botón CLOCK durante 2 segundos, el formato de visualización de la hora 24Hr parpadea. Pulse el botón SET/RESET para seleccionar el formato de visualización de la hora de 12h o 24h.
2. Luego pulse el botón CLOCK de nuevo, el idioma para la visualización del día de la semana GE parpadea. Pulse el botón SET/RESET para seleccionar el idioma para la visualización del día de la semana (GE – alemán, FR – francés, SP – español, IT – italiano, EN – inglés).
3. Luego pulse el botón CLOCK de nuevo, el dígito de la zona horaria O parpadea. Pulse el botón SET/RESET para seleccionar la zona horaria (± 12h).
4. Luego pulse el botón CLOCK de nuevo, los dígitos de la hora parpadean. Pulse el botón SET/RESET para configurar las horas.
5. Luego pulse el botón CLOCK de nuevo, los dígitos de los minutos parpadean. Pulse el botón SET/RESET para configurar los minutos.
6. Luego pulse el botón CLOCK de nuevo, los dígitos del año parpadean. Pulse el botón SET/RESET para configurar el año.
7. Luego pulse el botón CLOCK de nuevo, los dígitos del mes parpadean. Pulse el botón SET/RESET para configurar el mes.
8. Luego pulse el botón CLOCK de nuevo, los dígitos de la fecha parpadean. Pulse el botón SET/RESET para configurar la fecha.
9. Pulse el botón CLOCK de nuevo para guardar la configuración y volver a la visualización normal de la hora. El reloj volverá automáticamente al modo normal en unos 30 segundos si no se pulsa ningún otro botón.

CONFIGURACIÓN DE LA ALARMA

1. Mantenga pulsado el botón ALARM durante 2 segundos, el icono AL aparece en la pantalla, los dígitos de la hora parpadean. Pulse el botón SET/RESET para configurar las horas de alarma deseadas.
2. Pulse el botón ALARM de nuevo, los dígitos de los minutos parpadean. Pulse el botón SET/RESET para configurar los minutos de alarma deseados.
3. Pulse el botón ALARM de nuevo para guardar la configuración de la alarma y volver a la visualización normal de la hora. El reloj volverá al modo normal en unos 30 segundos si no se pulsa ningún otro botón.

Activar o desactivar la alarma

Pulse una vez el botón SET/RESET durante la visualización normal de la hora para activar o desactivar la alarma.
Cuando la función de alarma está activada, el icono aparece en la pantalla en la parte superior de los dígitos de la hora.

Función de repetición

Cuando la hora alcanza la hora de alarma establecida, la estación emitirá un pitido para despertarle. El icono parpadeará.

1. Pulse el botón SNOOZE/CH/REGISTER una vez para detener la alarma temporalmente, el icono de repetición Zz sigue parpadeando. La alarma volverá a sonar después de una duración de repetición de 6 minutos.
2. Para detener la alarma, pulse cualquier botón excepto el botón SNOOZE/CH/REGISTER cuando la alarma esté sonando. El icono de repetición Zz desaparece. La alarma volverá a sonar a la misma hora al día siguiente.

Nota: La duración de la alarma es de aproximadamente 2 minutos.

PANTALLAS DE TEMPERATURA

La temperatura INDOOR muestra la temperatura de la ubicación de la estación meteorológica. La temperatura OUTDOOR muestra la temperatura de la ubicación de los sensores de temperatura exterior (área exterior u otras habitaciones interiores, p. ej., sótano, desván, etc.).

Recepción del transmisor exterior e indicador de señal

Después de encender la estación, comienza a buscar la señal del transmisor exterior. El icono parpadea. Para iniciar la recepción de la señal del transmisor exterior manualmente, mantenga pulsado el botón SNOOZE/CH/REGISTER durante 2 segundos.
Recibiendo señal (icono parpadeando)
Recepción exitosa (icono se vuelve estático)
Recepción fallida (icono desaparece)

Pulse el botón SNOOZE/CH/REGISTER una vez para mostrar continuamente la temperatura de un solo sensor exterior (1 canal).
Pulse el botón SNOOZE/CH/REGISTER repetidamente para mostrar secuencialmente las temperaturas de todos los sensores exteriores (canal 1, 2 y 3).
Pulse el botón SNOOZE/CH/REGISTER repetidamente hasta que se muestre el icono . La pantalla de temperatura cambiará automáticamente entre los 3 canales de sensores exteriores (canal 1, 2 y 3). Pulse el botón SNOOZE/CH/REGISTER para cancelar.

Pantalla °C/°F

Mantenga pulsado el botón SELECT durante 2 segundos, el formato de visualización de la temperatura °C/°F parpadea. Pulse el botón SET/RESET para seleccionar el formato de visualización de la temperatura °C (Celsius) o °F (Fahrenheit). Pulse el botón SELECT de nuevo para guardar la configuración.

Indicador de tendencia de temperatura

Los indicadores de tendencia de temperatura interior y exterior se actualizan cada 30 minutos. Estos indicadores de tendencia representan los cambios de temperatura durante las últimas tres horas:
La temperatura subió más de 1°C (2°F) en las últimas tres horas.
La temperatura no ha cambiado más de 1°C (2°F) en las últimas tres horas.
La temperatura bajó más de 1°C (2°F) en las últimas tres horas.

Los indicadores de tendencia de temperatura se muestran junto a las lecturas de temperatura interior y exterior.

TEMPERATURAS MÍNIMAS/MÁXIMAS INTERIORES Y EXTERIORES

Simplemente pulse el botón SELECT para ver las temperaturas máximas interiores y exteriores.
Luego pulse el botón SELECT de nuevo para ver las temperaturas mínimas interiores y exteriores.
Luego pulse el botón SELECT de nuevo para volver a la visualización actual de la temperatura interior y exterior.

Restablecer las temperaturas MIN/MAX
Mientras visualiza las temperaturas MAX o MIN, pulse el botón SET/RESET para restablecer todas las temperaturas máximas y mínimas.

INDICADOR DE BATERÍA BAJA

Cuando el icono de batería baja aparece en la sección de temperatura interior, las baterías de la estación meteorológica deben ser reemplazadas.
Cuando el icono de batería baja aparece en la sección de temperatura exterior, las baterías del transmisor exterior deben ser reemplazadas.
Nota: Cuando se cambien las baterías en la estación meteorológica, la hora y el calendario se restablecerán a la configuración predeterminada.

SOLUCIÓN DE PROBLEMAS

En caso de que la estación meteorológica muestre una hora incorrecta, puede verse afectada por una descarga electrostática o interferencias de otros dispositivos. Mantenga pulsado el botón SET/RESET durante 2 segundos. La estación meteorológica comenzará a recibir la señal de hora radiocontrolada de nuevo.

Pérdida de la visualización de la temperatura exterior

Cuando los dígitos de la temperatura exterior muestran "--", la transmisión inalámbrica está interrumpida o perdida. Pulse el botón TX ubicado en el compartimento de la batería del sensor exterior y, a continuación, el botón SNOOZE/CH/REGISTER en la estación meteorológica. Si continúa perdiendo la visualización de la temperatura exterior, intente colocar el sensor exterior en una ubicación diferente hasta que tenga una transmisión fluida de los datos de temperatura.

Nota: Tenga en cuenta que el sensor exterior solo tiene un alcance de transmisión de 30 metros en un área abierta sin obstrucciones. Cada obstrucción entre el sensor exterior y la estación meteorológica (techo, paredes, pisos, techos, árboles gruesos, etc.) reducirá efectivamente el alcance de la transmisión a la mitad.

ESPECIFICACIONES

ADVERTENCIAS DE SEGURIDAD

• La estación meteorológica está destinada a ser utilizada solo en interiores.
• Cuando las unidades no se utilicen durante un largo período de tiempo, retire las baterías.
• No someta las unidades a una fuerza o choque excesivos.
• No exponga las unidades a temperaturas extremas, luz solar directa, polvo o humedad.
• No sumerja las unidades en agua.
• Evite el contacto con materiales corrosivos. No utilice limpiadores abrasivos o a base de disolventes
• No arroje las unidades al fuego. ¡Riesgo de explosión!
• Mantenga las unidades fuera del alcance de los niños.
• No abra la carcasa trasera interior ni manipule ningún componente de las unidades. El mantenimiento y las reparaciones deben ser realizados únicamente por un experto o un taller especializado. Si tiene alguna pregunta que no se responda en este manual, póngase en contacto con nuestro Servicio de Asesoramiento Técnico u otro especialista.
