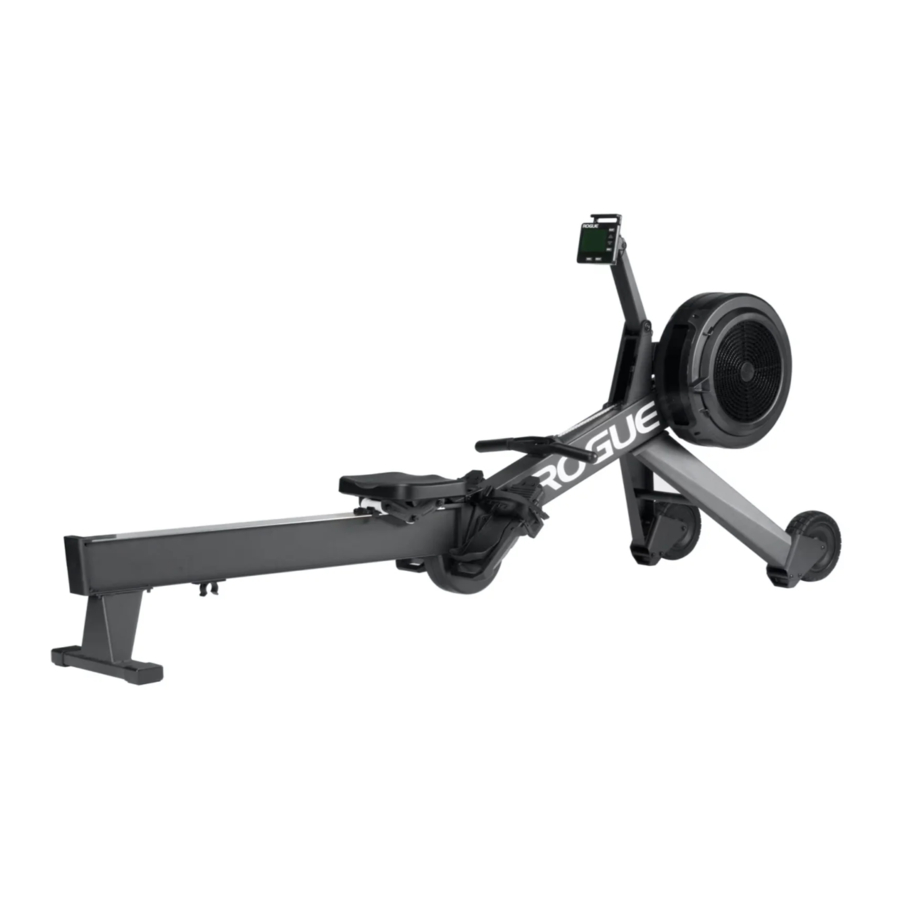

Manual de ROGUE ECHO

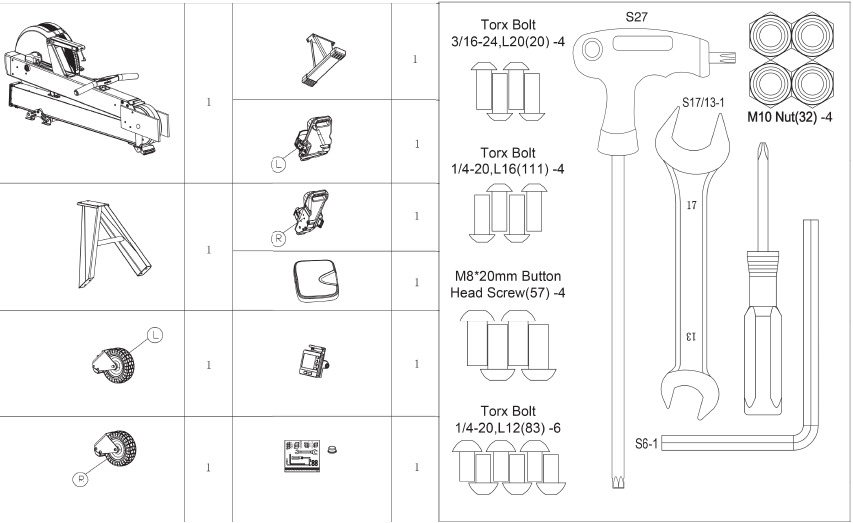

PIEZAS Y HERRAMIENTAS UTILIZADAS

MONTAJE

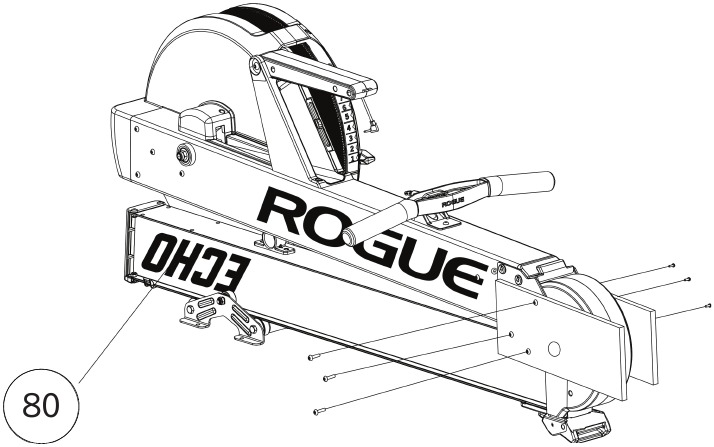

1. • SAQUE EL MARCO (80)
   • UTILICE LA LLAVE (S27) EN EL KIT DE HERRAJES PARA QUITAR LOS 6 TORNILLOS DE LA PLACA DE PROTECCIÓN

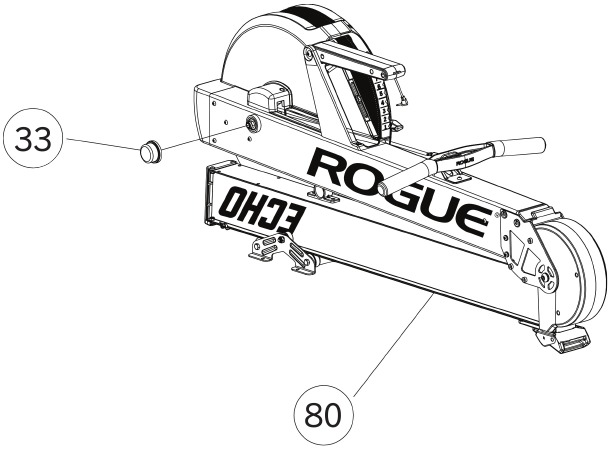

2. MONTE LA TAPA DEL EXTREMO (33) EN EL MARCO (80)

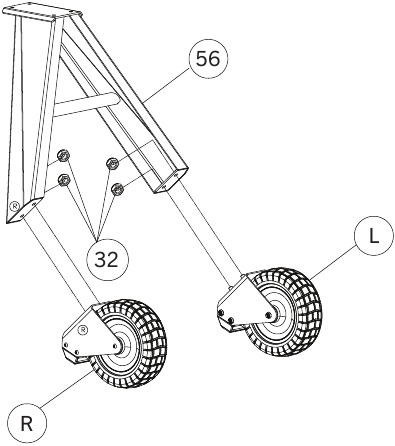

3. FIJE LAS RUEDAS DE NEUMÁTICO DE CÉSPED (L) Y (R) EN EL CONJUNTO DEL TUBO DELANTERO (56) CON TUERCAS HEXAGONALES M10 (32)

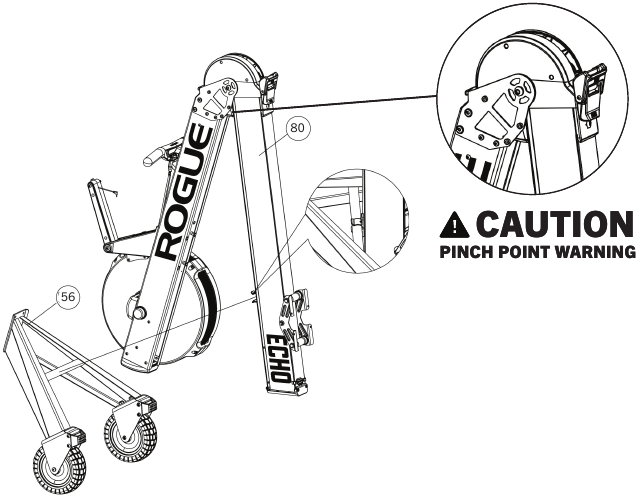

4. 1. • SEPARE EL REMO 30 CM
      • INSERTE LA BARRA TRANSVERSAL REDONDA DEL CONJUNTO DE LA PATA (56) EN LA BASE DEL RECEPTOR DE PLÁSTICO (80)
      • VUELVA A JUNTAR EL REMO POR COMPLETO HASTA QUE VEA QUE LOS ORIFICIOS PARA TORNILLOS DE LAS PATAS SE ALINEAN CON LOS ORIFICIOS ROSCADOS DE LA BASE
        * SE RECOMIENDA QUE DOS PERSONAS REALICEN ESTE PASO

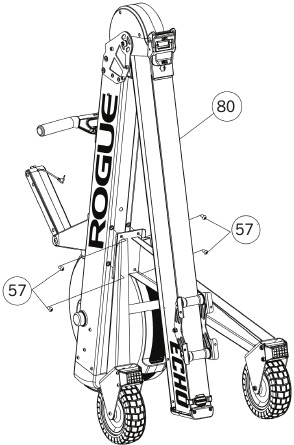

   2. • COLOQUE EL MARCO VERTICALMENTE
      • UTILICE EL PERNO DE CABEZA HEXAGONAL M8 * 20 (57) PARA FIJAR EL CONJUNTO DEL TUBO DELANTERO AL MARCO (80)

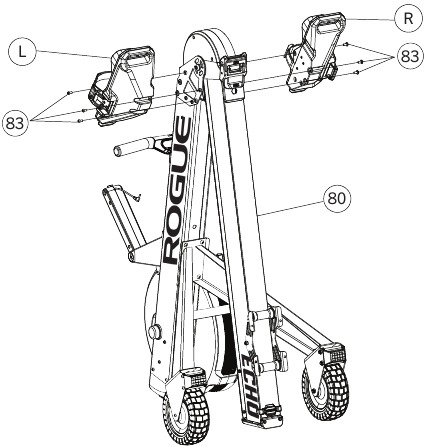

5. FIJE LOS CONJUNTOS DEL PEDAL IZQUIERDO (L) Y DERECHO (R) AL MARCO (80) CON UN TORNILLO DE ROSCA COMPLETA DE 1/4-20 (83) (TORNILLO DE CABEZA PANORÁMICA)

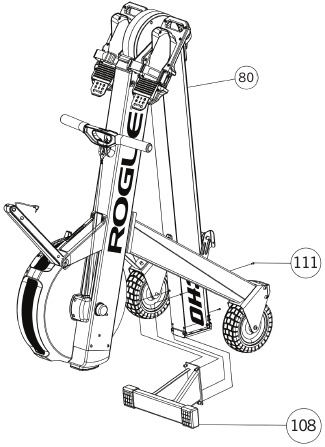

6. • FIJE EL CONJUNTO DEL TUBO TRASERO (108) AL MARCO (80) CON TORNILLOS DE CABEZA HUECA DE 1/4-20 X16MM (111)
   • BLOQUÉELO CON UNA LLAVE (S27)

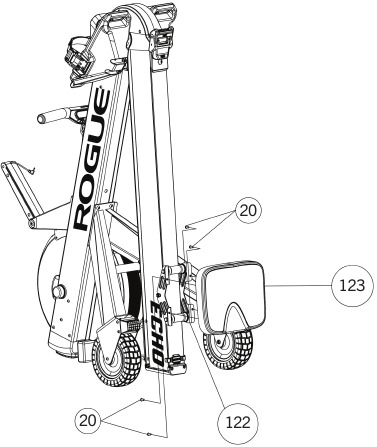

7. • FIJE EL COJÍN DEL ASIENTO (123) AL CONJUNTO DEL SOPORTE DEL ASIENTO (122) CON UN TORNILLO DE CABEZA PANORÁMICA (3/16-24) DE 20 MM DE ROSCA COMPLETA (20)
   • CONSULTE LA ORIENTACIÓN EN LA IMAGEN PARA LA ALINEACIÓN CORRECTA DEL ASIENTO (123)

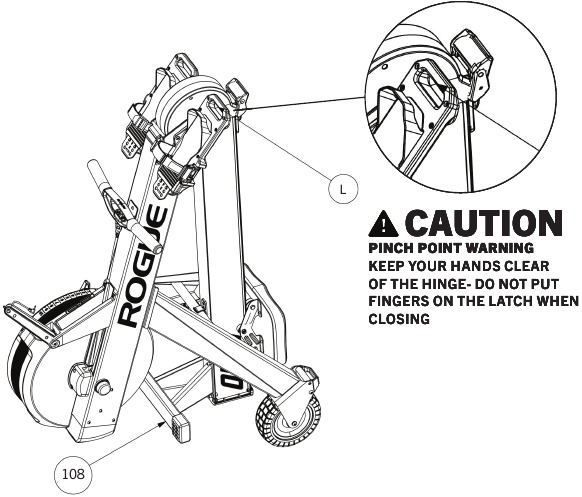

8. • SUJETE EL NEUMÁTICO CON EL PIE AL DESPLEGAR LA UNIDAD SEPARANDO EL CONJUNTO DEL MARCO PRINCIPAL TRASERO DEL CONJUNTO DEL TUBO DELANTERO
   • COLÓQUELO HORIZONTALMENTE

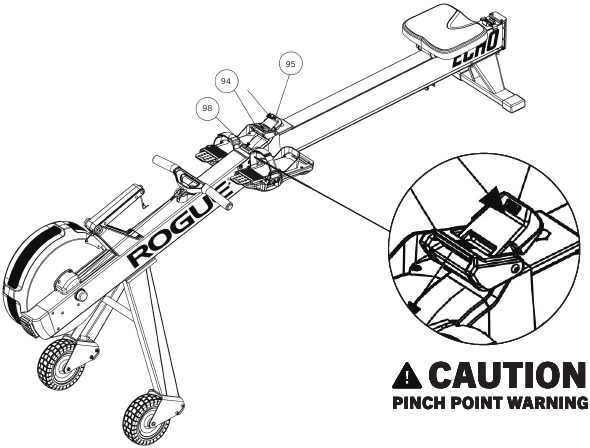

9. • PRIMERO, LEVANTE LA PALANCA DEL PESTILLO (94) POR COMPLETO HACIA DELANTE HASTA QUE SE ENGANCHE EN EL GANCHO (98)
   • TIRE DE LA PALANCA (94) HACIA ABAJO Y EMPÚJELA FIRMEMENTE PARA CERRARLA.

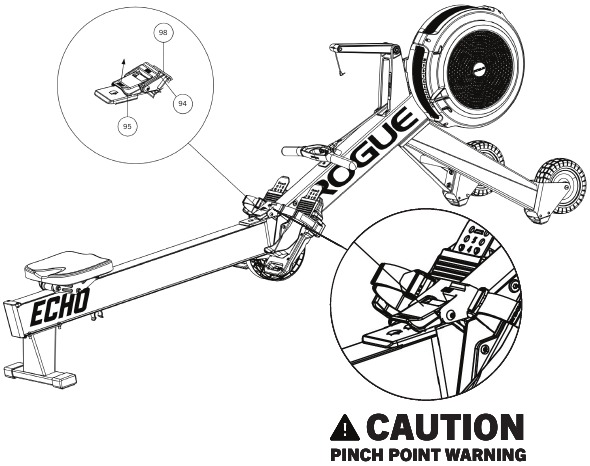

10. LEVANTE EL PESTILLO TRASERO (95) CON LA MANO Y SE LIBERARÁ LA HEBILLA POR COMPLETO, LO QUE PERMITIRÁ QUE LOS MARCOS DELANTERO Y TRASERO SE PLIEGUEN

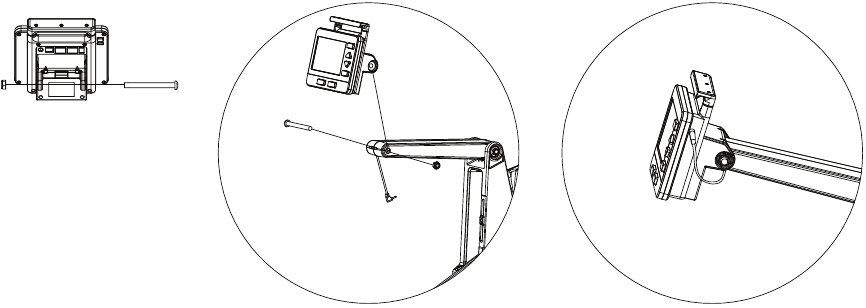

11. • INSTALE LAS BATERÍAS ANTES DE MONTAR LA CONSOLA CON EL REMO
    • RETIRE LOS TORNILLOS Y LAS TUERCAS DE LA CONSOLA E INSTALE LA CONSOLA EN EL REMO
    • ASEGÚRESE DE QUE LA LENGÜETA DEL REMO ENTRE DENTRO DEL BOLSILLO CURVADO DE LA CONSOLA
    • ASEGÚRESE DE QUE EL CABLE NO SE PUEDA ATASCAR
      *SI EL CABLE SE PUEDE ATASCAR, SIGNIFICA QUE LA LENGÜETA DEL REMO NO ESTÁ DENTRO DEL BOLSILLO CURVADO
    • APRIETE LOS TORNILLOS CON UNA LLAVE (S27)
    • INSERTE EL CABLE DE SEÑAL EN LA CONSOLA.

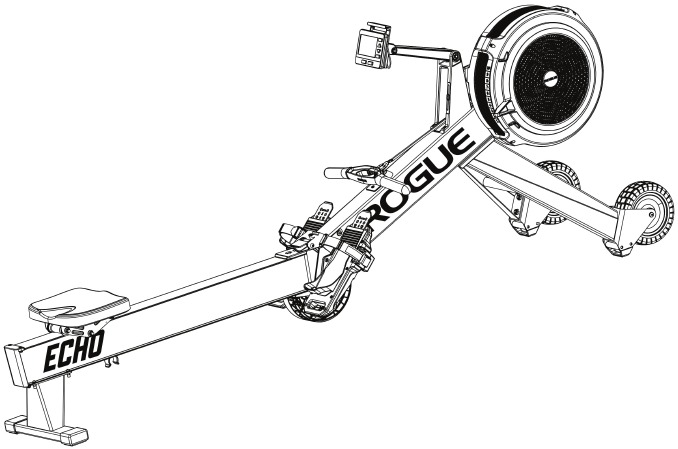

12. • COMPRUEBE QUE EL REMO ESTÉ ESTABLE Y QUE FUNCIONE CORRECTAMENTE
    • REME SUAVEMENTE AL PRINCIPIO PARA CONFIRMAR EL FUNCIONAMIENTO
