DESCRIPCIÓN GENERAL

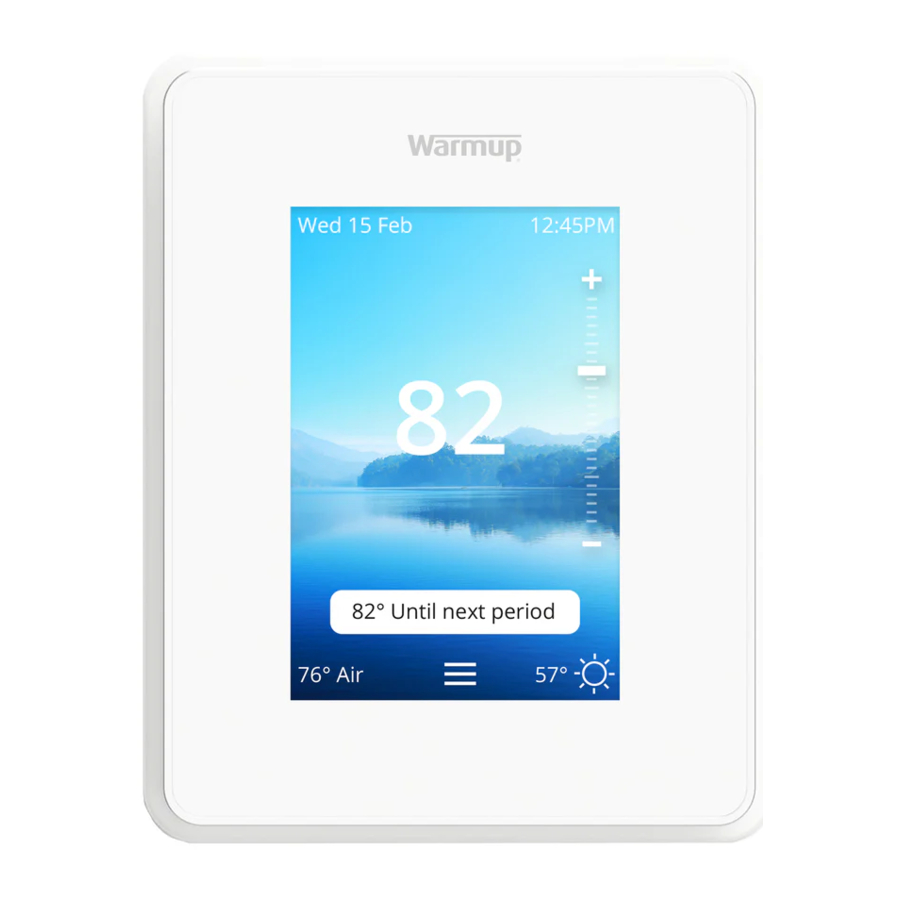

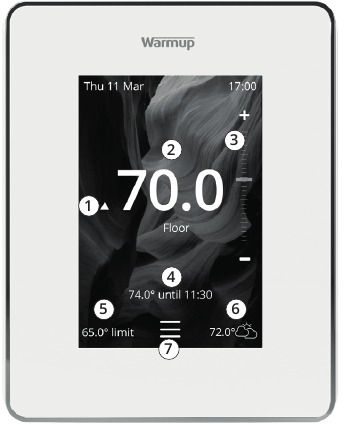

Pantalla de inicio

Indicador de calefacción
Temperatura actual del suelo/aire
Anulación temporal
Temperatura objetivo
Límite de aire/suelo
Clima
Menú

Contenido del paquete
1 x 6iE (pantalla y base de alimentación) con manual de instalación
1 sensor NTC10K de 3 m
2 tornillos M3.5 x 25 x 0.6P

El 6iE debe ser instalado por un electricista cualificado. Requiere un suministro permanente de 110 V - 240 V CA, 60 Hz. El 6iE contiene un GFCI de clase A con un nivel de disparo de 5 mA y el cableado debe cumplir con el código eléctrico local.
Aísle el 6iE de la red eléctrica durante todo el proceso de instalación.
Solo se requieren conductos cuando lo exija el código estatal o provincial. Consulte el código eléctrico local para conocer las aplicaciones que cumplen con las normas.
El 6iE y su embalaje no son juguetes; no permita que los niños jueguen con ellos. Los componentes pequeños y el embalaje presentan un riesgo de asfixia o sofocación.
El 6iE es adecuado únicamente para uso en interiores. No debe exponerse a la humedad, vibraciones, cargas mecánicas o temperaturas fuera de sus valores nominales.
Por razones de seguridad y de licencia, no se permite el cambio y/o modificación no autorizados del 6iE.
Asegúrese de que la distancia desde su router al 6iE no sea excesiva. Esto garantizará que la conexión inalámbrica no esté sujeta a problemas de alcance o interferencias una vez instalada.
Instale el 6iE en una zona con buena ventilación. No debe estar al lado de una ventana/puerta, bajo la luz solar directa o encima de otro dispositivo que genere calor (por ejemplo, un radiador o un televisor).

INSTALACIÓN

Aísle el 6iE y el suministro de la red eléctrica.
Desenganche la pantalla de la base de alimentación y retire la pantalla
NO instale el 6iE cerca de una ventana/puerta, bajo la luz solar directa o encima de otro dispositivo que genere calor (por ejemplo, un radiador o un televisor).
Asegúrese de que la distancia desde el router al 6iE no sea excesiva para reducir los problemas de alcance o interferencias.
Instale una caja individual o doble de 3-1/2" (89 mm) de profundidad con anillo de barro en la ubicación preferida del termostato. Pase los cables (calentador, suministro y sensor) a través de la caja de conexiones y complete el cableado de los terminales. Inserte los tornillos de fijación a través de los orificios de montaje de la base de alimentación y apriételos. El 6iE debe ser instalado por un electricista cualificado de acuerdo con el Código Eléctrico Nacional.

CONEXIONES DE CABLEADO

CARGA L1 y L2 Carga del calentador Máx. 15 A (1800 W/120 V, 3600 W/240 V)

LÍNEA L1 Suministro con corriente (120 V)

LÍNEA L2 Suministro neutro (120 V) / Suministro con corriente (240 V)

P1 y PC Sonda 1 - Sensor de control de suelo/aire (sin polaridad)

P2 y PC Sonda 2 - Sensor de límite (sin polaridad) Consulte la Tabla 1.0 para conocer los casos de uso del termostato.

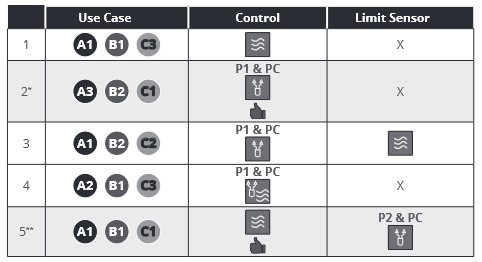

Tabla 1.0

Termostato en la habitación

Programación de la temperatura del aire

Límite del suelo

Sensor de aire interno

Recomendado cuando el termostato está fuera de la habitación climatizada

Termostato fuera de la habitación

Programación de la temperatura del suelo

Límite de aire

Sensor de suelo

Recomendado cuando el termostato está en la habitación climatizada

Termostato dentro/fuera de la habitación

Sin límite de suelo

Sensor de aire

NOTA: La función de la sonda 1, la sonda 2 del sensor de control/límite se puede intercambiar en Ajustes avanzados; Sensores y aplicación.

Vuelva a colocar la pantalla en la base de alimentación y encienda el 6iE. Siga las instrucciones que aparecen en pantalla para configurar el sistema. Una vez configurado, aparecerá un código QR.
Descargue la aplicación MyHeating.
Abra la aplicación MyHeating y escanee el código QR en la pantalla del 6iE y siga las instrucciones de la aplicación para completar la configuración.
Escanee el código QR para obtener la guía del usuario completa en línea.

Especificaciones técnicas

Modelo	6iE-XX-YY-ZZ
Voltaje	110 V - 240 V CA +/-15 % 50 Hz/60 Hz
Protección	II
Carga máx.	15 A resistiva (120 V/1800 W, 240 V 3600 W)
GFCI	GFCI de clase A con nivel de disparo de 5 mA
Tensión de impulso nominal	4000 V
Acción automática	100.000
Medios de desconexión	1B
Grado de contaminación de los medios de desconexión	2
Temperatura ambiente máx.	40 °C / 104 °F (T40)
Humedad relativa de la temperatura	80 %
Clasificación IP	IP30
Sensores	Suelo/aire
Tipo de sensor	NTC10K a 25 °C
Frecuencia de funcionamiento máx. Radiofrecuencia	2401 - 2484 MHz
Potencia transmitida	20 dBm
Compatibilidad	Calefacción eléctrica por suelo radiante
Normas	UL-60730-1 UL-60730-2-9 UL-943 CAN/CSA-E60730-1 CAN/CSA-E60730-2-9 CAN/CSA-C22.2 No. 144.1 FCC 47 CFR Part 15, ICES-003

La garantía de doce (12) años solo se aplica si el producto se registra en Warmup en un plazo de 30 días tras la compra.

El registro se puede completar en línea en www.warmup.com
