Manual de LED Lights Canada SP105E

Contenido

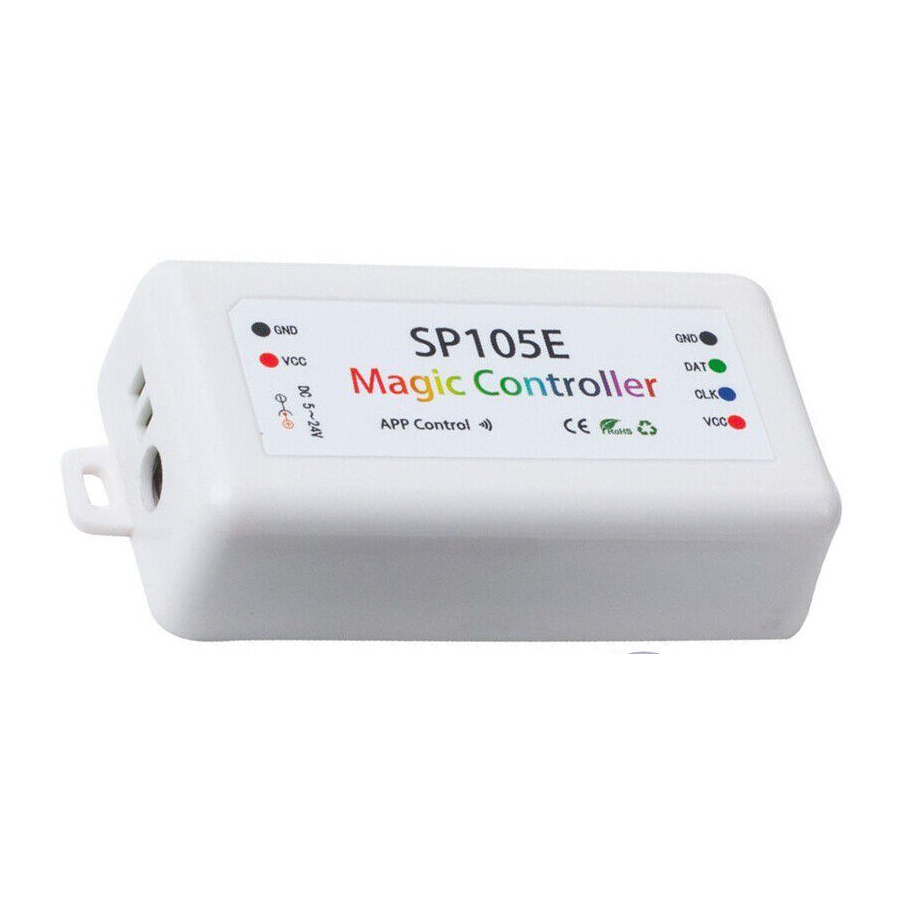

Controlador digital Bluetooth SP105E
Destornillador pequeño de cabeza plana

El SP108E puede controlar hasta 2048 píxeles. Esto se puede hacer pasando el cable DAT en serie desde el extremo de la primera tira hasta el principio de la última tira flexible.

Cableado

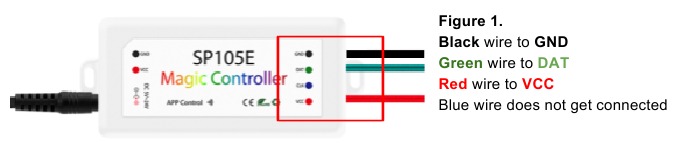

1. Para empezar, desenrolle la tira de LED del rollo. Conecte los cables a los terminales del controlador y apriete los tornillos para asegurar la conexión. ( Figura 1.)
   Tenga en cuenta las flechas de la tira flexible. La dirección indica el flujo de corriente. Asegúrese de que está conectando desde el extremo posterior de la flecha. Si invierte esto, la tira no se iluminará.

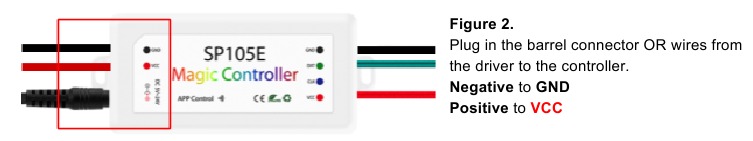

2. Ahora puede conectar el controlador como se muestra en la Figura 2. :

3. Para confirmar que todas sus conexiones son correctas, el suministro de energía de 110 V CA al controlador debería hacer que la tira flexible se ilumine. Si sus luces se iluminan, continúe.

Descarga y configuración de la aplicación

1. Descargue Magic-LED de la tienda de aplicaciones de su dispositivo (Google Play o App Store). Asegúrese de que el Bluetooth de su dispositivo esté encendido para el paso 2.

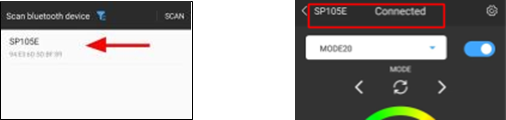

2. Inicie la aplicación. La aplicación mostrará instantáneamente todos los dispositivos Bluetooth disponibles. Seleccione SP105E. Cuando la conexión se realiza correctamente, la parte superior de la página siguiente debe indicar que el controlador está Connected (Conectado).

3. Haga clic en Settings (Ajustes) y ajústelo a RGB y WS2811. Aquí, también puede configurar el total pixels (píxeles totales) (diodos) de su tira. Tenga en cuenta que el rollo completo tiene un total de 300 píxeles.

4. Regrese a la página anterior usando el botón de retroceso (que se muestra a continuación) y disfrute de sus nuevas tiras flexibles digitales LED.


Si tiene alguna pregunta, no dude en contactarnos:
Línea gratuita: 1-800-677-2698
Local: 780-800-0059

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de LED Lights Canada SP105E

Idiomas disponibles
