Manual de KES G1
Incluido en el paquete
Por favor, lea estas instrucciones para comprender completamente las funciones y capacidades de su nuevo cabezal de cardán G1.

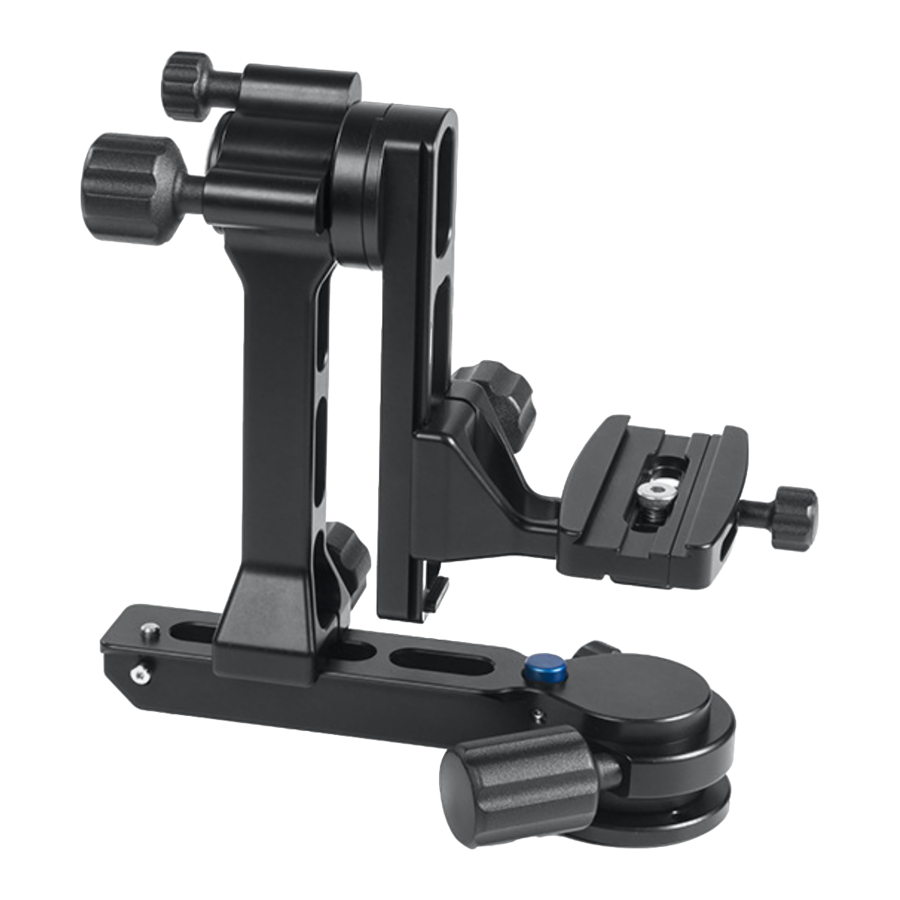

Cabezal de cardán G1
1 paquete de tornillos de repuesto que contiene:
2 - ¼ -20 x ¾ Tornillos de cabeza plana con parche
1 - ⅜ -16 x ¾ Tornillo de cabeza hueca baja
Tenga en cuenta
Todas las perillas están cautivas, lo que significa que no se pueden quitar sin dañarlas. No intente quitar las perillas. Esto dañará el cabezal y anulará la garantía.
Además, el cabezal G1 está lubricado en la fábrica y las piezas que requieren lubricación están selladas. NO SE REQUIERE LUBRICACIÓN POR PARTE DEL USUARIO. Simplemente mantenga los componentes G1 libres de contaminación para mantener una acción suave.
Descripción general del producto

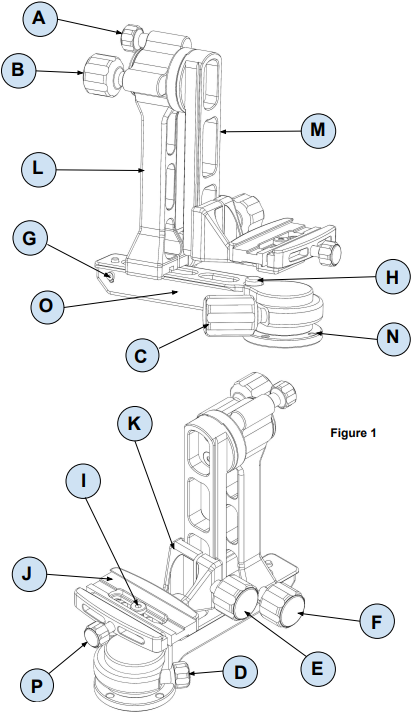

- Perilla de tensión del eje de inclinación
- Perilla de bloqueo del eje de inclinación
- Perilla de bloqueo de paneo
- Perilla de tensión de paneo
- Perilla de ajuste de la plataforma de liberación rápida
- Perilla de ajuste del brazo lateral
- Pasador de seguridad con resorte
- Pasador de bloqueo de la base de paneo con resorte
- Tornillo de ajuste de la colocación de la abrazadera de liberación rápida
- Abrazadera de liberación rápida estilo Arca
- Plataforma de montaje de liberación rápida
- Brazo vertical del cardán
- Riel vertical para la plataforma de montaje de liberación rápida
- Cuatro orificios de retención para el pasador de bloqueo de la base de paneo (H) cada 90 grados
- Base horizontal del cardán
- Perilla de ajuste de liberación rápida
Configuración del montaje superior del cardán G1
Paso 1
Apriete la perilla de bloqueo de paneo (C) que se encuentra en la base de paneo del cabezal del cardán. Conecte el cabezal a su trípode o base de nivelación y apriete ligeramente. Afloje la perilla (C), presione y mantenga presionado el pasador de bloqueo de la base de paneo (H), gire lentamente en el sentido de las agujas del reloj hasta que el pasador de bloqueo encaje en uno de los cuatro orificios de retención. Continúe presionando el pasador de bloqueo (H) y apriete completamente el cabezal en su lugar. Suelte el pasador de bloqueo (H). Para quitar el cabezal del cardán, invierta los pasos anteriores.
Paso 2A
Equilibrio de su lente.
Tenga en cuenta: el cuerpo de la cámara debe estar conectado a la lente para una configuración adecuada.

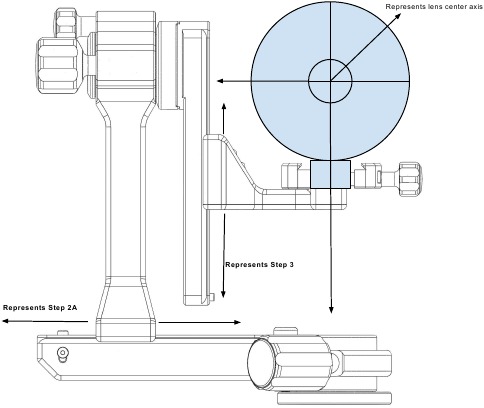

Tendrá que centrar la plataforma de montaje de liberación rápida (K) cerca del eje central del trípode como se muestra en la Figura 2. Para lograr esto, afloje la perilla de ajuste del brazo lateral (F), realice los ajustes y vuelva a apretar la perilla (F).
Fig.2
Paso 2B
Asegúrese de que la perilla de bloqueo del eje de inclinación (B) esté completamente apretada y que la perilla de tensión del eje de inclinación (A) esté completamente aflojada.
Afloje la perilla de ajuste de la plataforma de liberación rápida (E) y baje la plataforma de liberación rápida (K) a la posición más baja como se muestra en las fotos de la figura 1. Ahora tendrá que conectar su lente a la abrazadera de liberación rápida del cardán (J). Tenga en cuenta: cada lente que planee usar con el cabezal del cardán requerirá una placa de liberación rápida estilo Arca adjunta al pie del trípode.
Una vez que haya montado su lente, párese detrás de la configuración de la cámara de la lente, agarre el cuerpo de la cámara como si fuera a tomar una foto. Ahora afloje lentamente la perilla del eje de inclinación (B). Si el extremo de la lente se inclina hacia adelante (se inclina hacia abajo), deberá deslizar la lente hacia usted. Si la lente se inclina hacia atrás (se inclina hacia arriba), deberá deslizar la lente lejos de usted. Para realizar los ajustes necesarios, deberá aflojar ligeramente la perilla de bloqueo de la abrazadera de liberación rápida (P). Asegúrese de volver a apretar la perilla (P).
Paso 2C

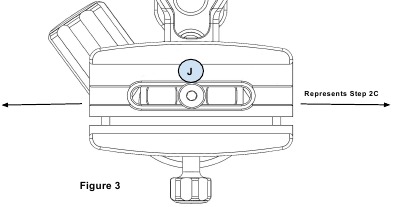

Si determina que no se siente cómodo con la colocación de la placa de la lente en la plataforma de montaje de liberación rápida, tiene la capacidad de ajustar la plataforma de liberación rápida (J) a una posición con la que se sienta más cómodo. Para lograr esto, deberá aflojar el tornillo de colocación de liberación rápida (I) con la llave Allen incorporada de 3/16" como en la Figura 3. Asegúrese de volver a apretar el tornillo (I). Al hacer este paso, deberá volver a equilibrar su lente, siguiendo las instrucciones del paso 2B.
Paso 3
Ahora que ha ajustado correctamente el equilibrio hacia adelante y hacia atrás de la lente, ahora deberá ajustar la posición vertical de la lente. Para lograr esto, afloje la perilla de ajuste de la plataforma de liberación rápida (E) y ajuste la posición vertical de la plataforma de montaje de liberación rápida (K) para que el centro de la lente esté paralelo o ligeramente más alto que el eje central del cabezal del cardán como se muestra en la Figura 2. Afloje la perilla (B) e incline la lente aproximadamente 30 grados hacia el cielo. Cuando suelte la lente, si quiere seguir yendo en la dirección en la que la inclinó, deberá bajar la posición de la lente ajustando la posición de la plataforma de montaje (K). Si la lente quiere volver a la posición nivelada, deberá elevar la posición de la plataforma de montaje (K). El objetivo es equilibrar perfectamente la lente para que permanezca apuntando en cualquier posición cuando la perilla (B) esté completamente suelta. Al agregar una ligera tensión de la perilla (A), esto le ayudará a lograr esto rápidamente.
Paso 4 El cabezal del cardán G1 está diseñado con la capacidad de aplicar tensión al eje de inclinación y al eje de paneo desde las perillas (A) y (D). Para lograr esto, girará ligeramente la perilla deseada en el sentido de las agujas del reloj para obtener más tensión o en el sentido contrario a las agujas del reloj para obtener menos tensión. Esto ayudará con el equilibrio y le permitirá establecer la resistencia deseada.
El objetivo es equilibrar perfectamente la lente para que permanezca apuntando en cualquier posición, incluso cuando el cabezal esté completamente suelto. Ajuste la posición vertical y hacia adelante-atrás de la lente hasta que haya logrado un equilibrio perfecto. Recuerde que al aplicar tensión al eje de inclinación, esto permitirá una configuración más rápida y precisa. Se vuelve mucho más fácil de hacer y tomará muy poco tiempo lograrlo a medida que practique más. Puede disparar con las perillas de bloqueo del eje de inclinación y paneo sueltas o bloqueadas al fotografiar a su sujeto. La elección depende de usted.
Cómo convertir el cardán de montaje superior G1 en un cardán de montaje lateral
Paso 1
Retire el tornillo de montaje de ⅜" (A-1) de la abrazadera de liberación rápida con la llave alienígena incorporada de 3/16". Mantenga esta llave y el tornillo a mano, ya que tendrá que volver a usarlos en el paso 4.
Paso 2

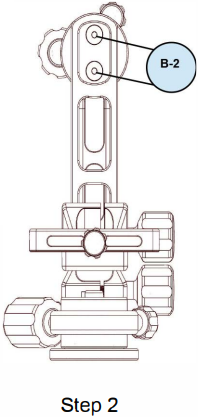

Retire los dos tornillos de cabeza plana de ¼" (B-2) del riel vertical con la llave Allen incorporada de 5/32".
Paso 2A
En la parte posterior del riel vertical, localice los dos orificios roscados de ¼" (C-3) e inserte los dos tornillos de cabeza plana de ¼" que se quitaron en el paso 2. Esto es para guardar los tornillos para evitar que se pierdan. El riel vertical y la plataforma de montaje de liberación rápida no se utilizarán para la configuración de montaje lateral. Guárdelos en un lugar seguro para que puedan utilizarse cuando desee utilizar un cabezal de cardán completo.
Paso 4

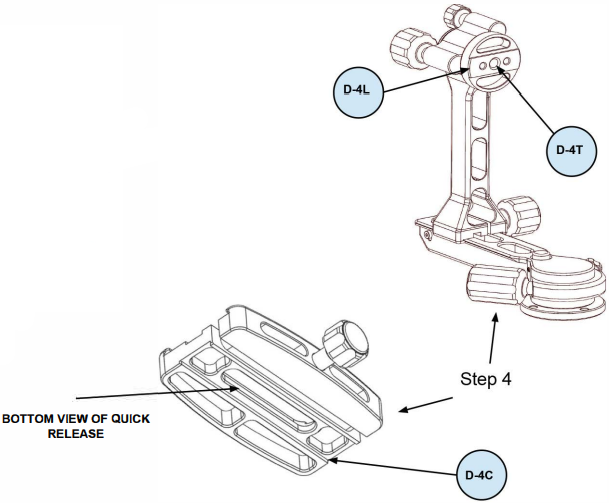

Localice el orificio roscado de ⅜" (D-4T). Ahora vuelva a colocar la abrazadera de liberación rápida con el tornillo de montaje de ⅜" (A-1) que se quitó en el paso 1, asegurándose de que el canal de liberación rápida (D-4C) coincida con la lengüeta giratoria del cardán (D-4L) y apriete con la llave en T de 3/16".

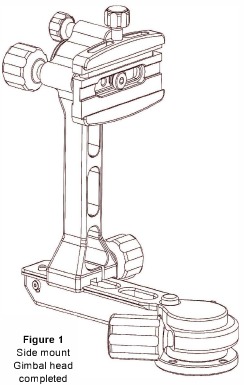

El montaje final se verá como la Figura 1.
Paso 5
El montaje y equilibrio de la combinación de lentes será similar al Paso 3 en la página de configuración del cabezal de montaje superior del cardán.
El cabezal del cardán G1, cuando se configura como un cardán de montaje lateral, todas las perillas y los pasadores con resorte funcionarán como lo hacían como el cabezal del cardán de montaje superior.
Desmontaje del cardán G1 para su almacenamiento
Paso 1

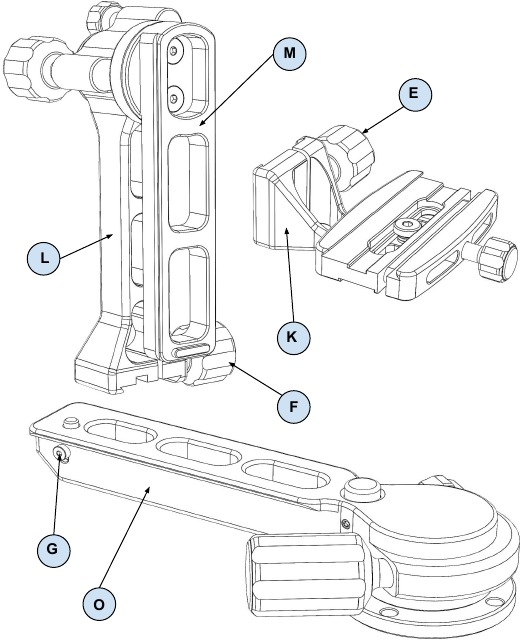

Afloje la perilla de ajuste de la plataforma de liberación rápida (E) y deslice la plataforma de montaje de liberación rápida (K) hacia la parte superior y retírela del riel vertical (M).
Paso 2
Afloje la perilla de ajuste del brazo deslizante (F) y deslice el brazo vertical del cardán (L) hasta el final de la base horizontal del cardán (O). Empuje hacia abajo el pasador de seguridad con resorte (G) para permitir la extracción completa del brazo vertical del cardán.
