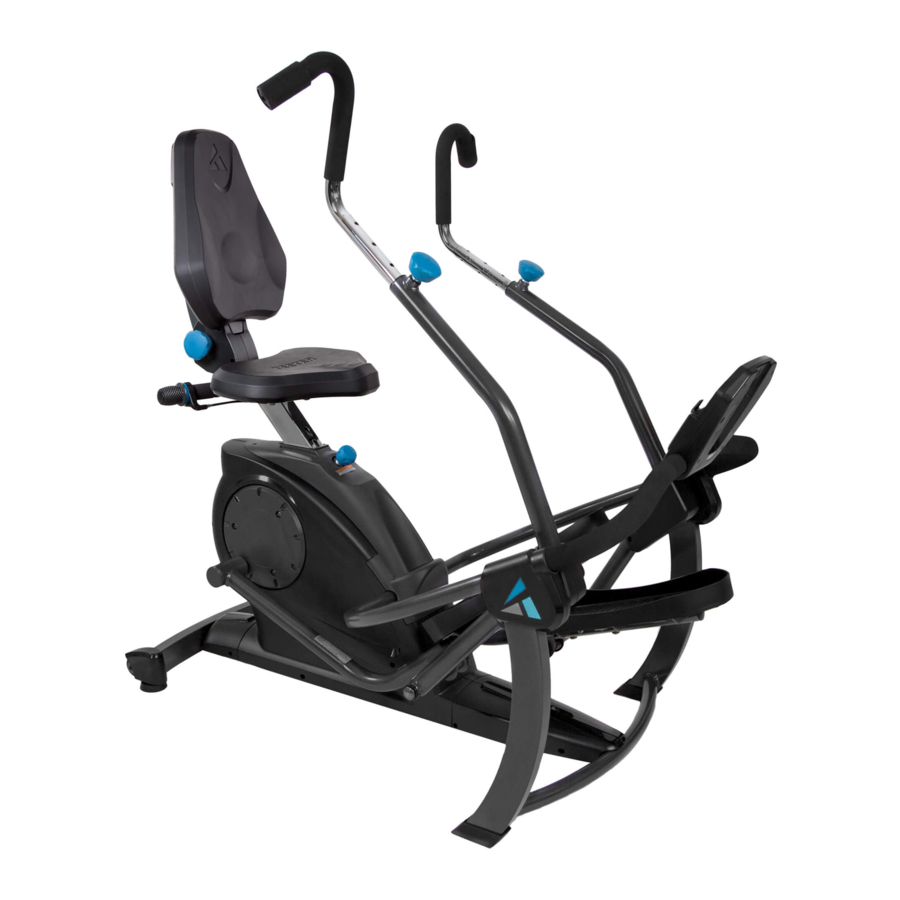

Introducción

Asegúrese de incluir todos los componentes del FreeStep™ en su pedido devuelto; de lo contrario, es posible que no cumpla los requisitos para obtener un reembolso completo.
Comience usando las cajas de reempaquetado proporcionadas por Teeter. Si no tiene las cajas de reempaquetado, póngase en contacto con el servicio de atención al cliente de Teeter en el 800-847-0143. Es posible que los productos devueltos en un contenedor de embalaje no autorizado no cumplan los requisitos para obtener un reembolso completo.

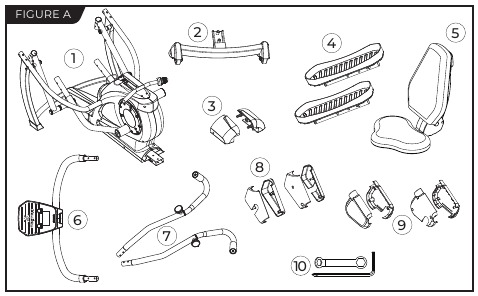

NO desmonte el producto en más componentes que las piezas que se enumeran a continuación (Figura A).

1. Base
2. Estabilizador trasero
3. Juego de cubierta del estabilizador trasero
4. Pedales
5. Conjunto del asiento

6. Barra de soporte frontal de la consola
7. Tubos de soporte del mango con mangos
8. Juegos de cubierta de la unión del brazo del pedal
9. Juegos de cubierta de la pata delantera superior
10. Herramientas proporcionadas

Extracción de los tubos de soporte del mango

1. Comience por quitar los juegos de cubierta de la unión del brazo del pedal desenroscando los 2 × tornillos de cabeza Phillips de cada juego con el destornillador (Figura B).

2. Retire los juegos de cubierta de la pata delantera superior desenroscando los 3 × tornillos de cabeza Phillips de cada juego con el destornillador (Figura C).

3. Ajuste los mangos para que estén en la posición más baja y fíjelos en su lugar con el pomo de ajuste del mango (Figura D).

4. Retire los tubos de soporte del mango desenroscando los 4 × pernos con la llave Allen y retirando las 4 × arandelas curvas de cada tubo de soporte (Figura E).

5. Tire de los tubos de soporte del mango para separarlos de la base (Figura F) y deje los mangos en la posición más baja dentro de los tubos de soporte del mango.

Extracción de la barra de soporte frontal de la consola

6. Desenchufe el cable del sensor de velocidad presionando con cuidado la pestaña de bloqueo en el terminal y tirando de los extremos del terminal para separarlos (Figura G).

7. Retire la barra de soporte de la consola desenroscando los 4 × pernos con la llave Allen y retirando las 4 × arandelas curvas (Figura H).

8. Tire de la barra de soporte de la consola para separarla de la base (Figura I).

Extracción del conjunto del asiento

9. Retire el conjunto del asiento desenroscando los 4 × pernos con la llave Allen y retirando las 4 × arandelas de resorte y las 4 × arandelas (Figura J).

10. Coloque la tija del sillín en la posición más alta y fíjela en su lugar con el pomo de ajuste de altura (Figura K).


Extracción de los pedales

11. Coloque el FreeStep™ para que descanse sobre su parte posterior levantando la barra transversal delantera y girando sobre el estabilizador trasero hasta que la tija del sillín descanse en el suelo (Figura L y M).

12. Retire los pedales desenroscando los 6 × pernos grandes y los 6 × pernos con las llaves Allen y de boca, y luego retire todas las arandelas correspondientes (Figura N). Tire de los pedales para separarlos de la base.

13. Coloque la tija del sillín en la posición más baja y fíjela en su lugar con el pomo de ajuste de altura (Figura O).


Extracción del estabilizador trasero

14. Retire el juego de cubierta del estabilizador trasero desenroscando los 2 × tornillos de máquina con el destornillador y separando las piezas derecha e izquierda (Figura P).

15. Retire el estabilizador trasero desenroscando los 6 × pernos con la llave Allen y, a continuación, retire todas las arandelas correspondientes (Figura Q).

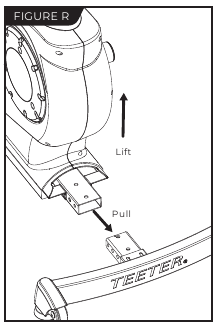

16. Levante ligeramente la base para poder tirar del estabilizador trasero para separarlo de la base (Figura R).


Reempaquetado del FreeStep™

Siempre levante la base con la ayuda de un compañero y asegúrese de que la caja esté bien precintada con cinta adhesiva para soportar el envío de peso pesado.

17. Abra la caja de reempaquetado proporcionada y selle con cinta adhesiva la parte inferior de forma segura. Deje la parte superior de la caja abierta y, con la ayuda de un compañero, levante la base y colóquela en la caja.
18. Se proporciona una bolsa de piezas grande, mediana y pequeña con la caja de reempaquetado. Coloque todas las piezas como se indica a continuación y, a continuación, empaquete las bolsas grande, mediana y pequeña respectivamente en la caja. Contenido de la bolsa grande: pedales, estabilizador trasero, conjunto del asiento, barra de soporte frontal de la consola, tubos de soporte del mango con mangos. Contenido de la bolsa mediana: juegos de cubierta de la unión del brazo del pedal, juegos de cubierta de la pata delantera superior, juego de cubierta del estabilizador trasero. Contenido de la bolsa pequeña: herramientas, kits de hardware, instrucciones de montaje

Sellado de la caja y colocación de la etiqueta

19. Selle la caja grande de forma segura con cinta de embalar, coloque la etiqueta de devolución en la parte superior de la caja y marque su número de autorización de devolución (RA #) en el exterior de la caja.

    Los productos Teeter no se pueden devolver sin un número de autorización de devolución. Póngase en contacto con el servicio de atención al cliente de Teeter en el (800) 847-014 o envíe un correo electrónico a info@teeter.com para obtener ayuda.
