Manual de CREE LIGHTING CONNECTED MAX

MEDIDAS DE SEGURIDAD IMPORTANTES

Al utilizar equipos eléctricos, siempre se deben seguir las precauciones básicas de seguridad, incluidas las siguientes:
LEA Y SIGA TODAS LAS
INSTRUCCIONES DE SEGURIDAD

1. Antes de instalar los controles de pared, desconecte la alimentación en el disyuntor.
2. Estos controles de pared deben instalarse de acuerdo con los códigos de construcción nacionales y locales y los códigos de cableado eléctrico, incluidos los métodos y conexiones de cableado. Si no está familiarizado con estos códigos y requisitos, consulte a un electricista cualificado.
3. Solo para uso en interiores y apto para lugares húmedos
4. Cualquier cambio o modificación de estos dispositivos que no haya sido aprobada explícitamente por el fabricante podría anular su autoridad para operar este equipo.

GUARDE ESTAS INSTRUCCIONES PARA FUTURAS CONSULTAS

• Voltaje: 120-277V, 60Hz
• Profundidad en la pared: 1,5"
• Para facilitar la instalación, Cree recomienda el uso de una caja de pared profunda.
• NO APTO PARA USO CON PLACAS DE METAL.
• Carcasa de tipo 1 y uso en interiores IP20

• Límite de temperatura de funcionamiento del control: 0 a 35 °C
• Función de panel para la bombilla Cree Connected con bombillas LED Connected Max
• Grado de contaminación 2 Apto para la circulación normal del aire doméstico
• Tensión de impulso nominal: 4000 V

DESCRIPCIÓN DE LA UNIDAD

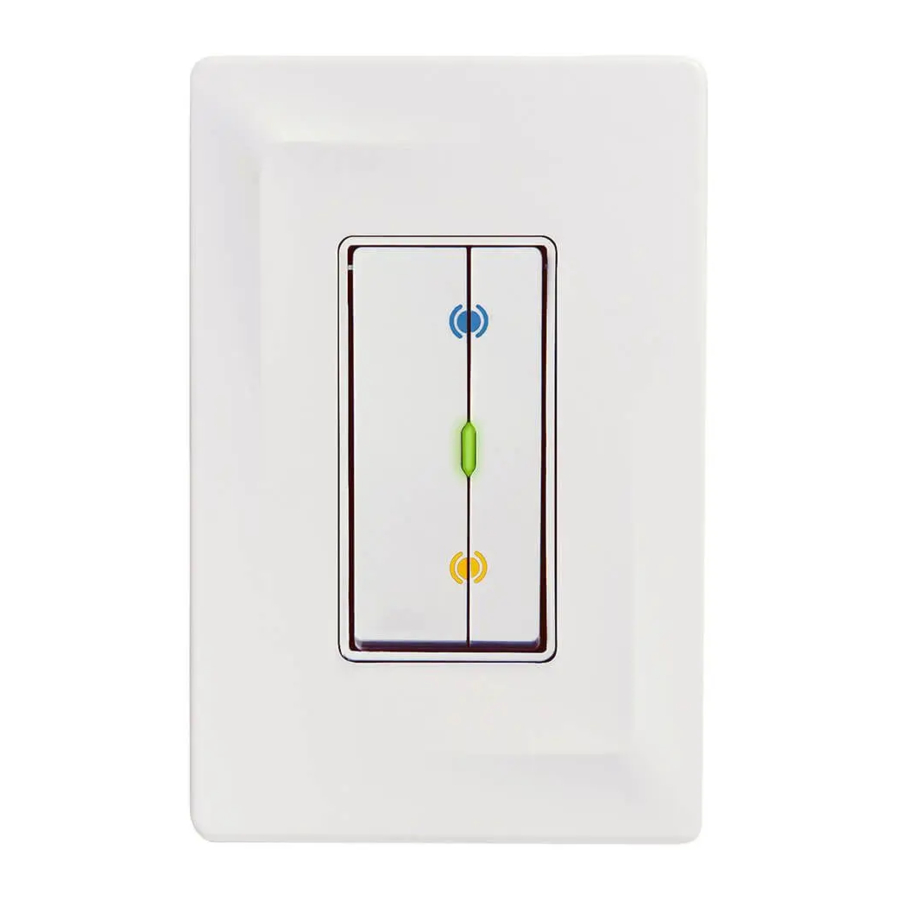

El regulador de intensidad de pared Connected Max para usar con lámparas Connected Max. El regulador de intensidad de pared Connected Max proporciona control de encendido, apagado, regulación de intensidad y ajuste de color.

TIPOS DE CARGA
El regulador de intensidad de pared Connected Max solo es compatible con bombillas LED Connected Max.

CONTENIDO DE LA CAJA:

• Regulador de intensidad inteligente de pared + controlador sintonizable
• • (3) Tuercas para cables
• • (2) Tornillos
• Manual del usuario
  Placa de pared no incluida
  Solo funciona en una configuración de un solo polo y requiere un cable neutro.

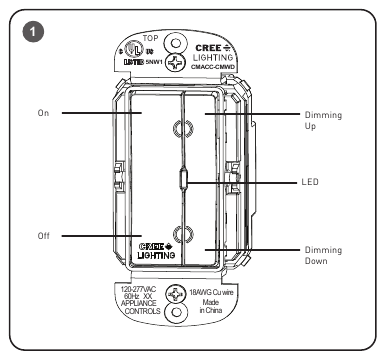

CARACTERÍSTICAS DEL REGULADOR DE INTENSIDAD

• El regulador de intensidad de pared admite controles de encendido, apagado, regulación de intensidad y color. El color se ajusta hacia arriba presionando simultáneamente los botones On (Encendido) y Dimming Up (Aumentar la intensidad). El color se ajusta hacia abajo presionando simultáneamente los botones Off (Apagado) y Dimming Down (Reducir la intensidad). Consulte la Figura 1.


INSTALACIÓN
NOTA: Para facilitar la instalación, Cree Lighting recomienda utilizar una caja de pared profunda.

1. Desconecte la alimentación del circuito apagando el disyuntor antes de la instalación.
2. Si es necesario, retire la placa de pared y el interruptor existentes.
3. Pele los cables existentes ½". Si se van a conectar dos cables al mismo terminal en el dispositivo Cree, ambos cables deben ser del mismo calibre (12AWG o 14AWG).

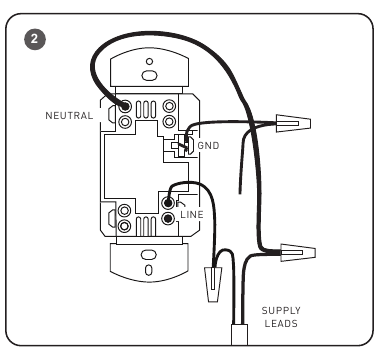

4. Conecte los cables de alimentación LINE (línea, negro), NEUTRAL (neutro, blanco) y GND (tierra, verde o desnudo) a los cables de conexión correspondientes en el dispositivo, como se muestra en la Figura 2.

5. Encienda el disyuntor.
6. Mantenga pulsado el botón ON (Encendido). El LED azul debe parpadear continuamente. Si el LED azul no responde con la secuencia de parpadeo, siga las instrucciones de solución de problemas.

INSTRUCCIONES DE EMPAREJAMIENTO DEL REGULADOR DE INTENSIDAD

1. Descargue la aplicación gratuita (busque Cree Lighting).
2. • Active el Bluetooth en su dispositivo.
   • Empareje las luces
     • Siga las instrucciones paso a paso que aparecen en pantalla para emparejar las luces.
3.
   Empareje el regulador de intensidad con las luces

• Apague y encienda la luz.
• Mantenga pulsado el botón ON (Encendido) (aprox. 5 segundos). El LED azul debe parpadear continuamente. El signo del regulador de intensidad se mostrará en la aplicación (APP). Toque el signo del regulador de intensidad. Introduzca un nombre. Toque el botón "Assign Light" (Asignar luz) y añada la luz.
  Configuración guiada:
  Siga las instrucciones paso a paso que aparecen en pantalla en "How to Use" (Cómo usar) para configurar cada botón.
  Restablecer regulador de intensidad:
  Abra la aplicación (APP). Toque el icono del interruptor del regulador de intensidad en la aplicación (APP). Toque el signo de configuración en la esquina superior derecha. Toque el signo Remove Device (Eliminar dispositivo). Toque Disconnect and Wipe Data (Desconectar y borrar datos). Compruebe que el icono del interruptor del regulador de intensidad no se muestra en la aplicación (APP). Esto significa que el restablecimiento del regulador de intensidad ha finalizado.
  LIMPIEZA
  Limpie con un paño humedecido solo con agua y un poco de detergente suave. El uso de disolventes o limpiadores a base de hidrocarburos puede causar daños permanentes.
