Manual de BitFenix NOVA

Índice

Accesorio:

• 10x Tornillos de la placa base (6-32)
• 3x Separadores de la placa base (6 separadores están integrados en la bandeja de la placa base)
• 16x Tornillos para HDD de 3,5"
• 4x Tornillos para HDD/SSD de 2,5"
• 3x Tornillos del panel frontal
• 1x Altavoz

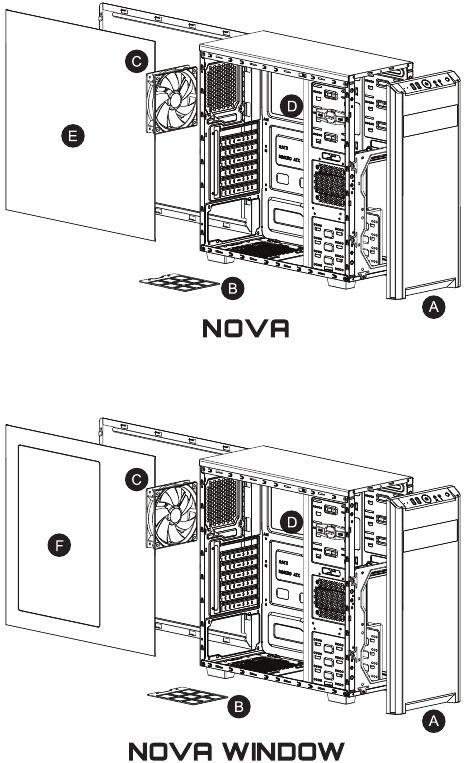

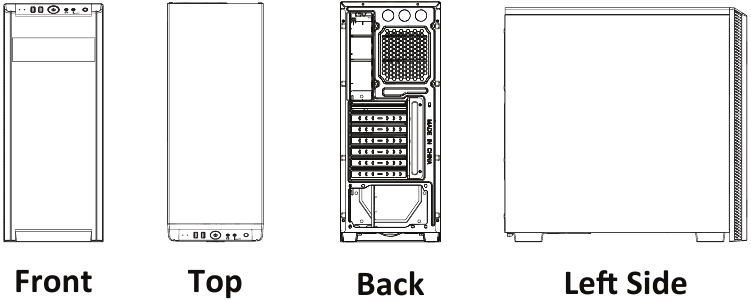

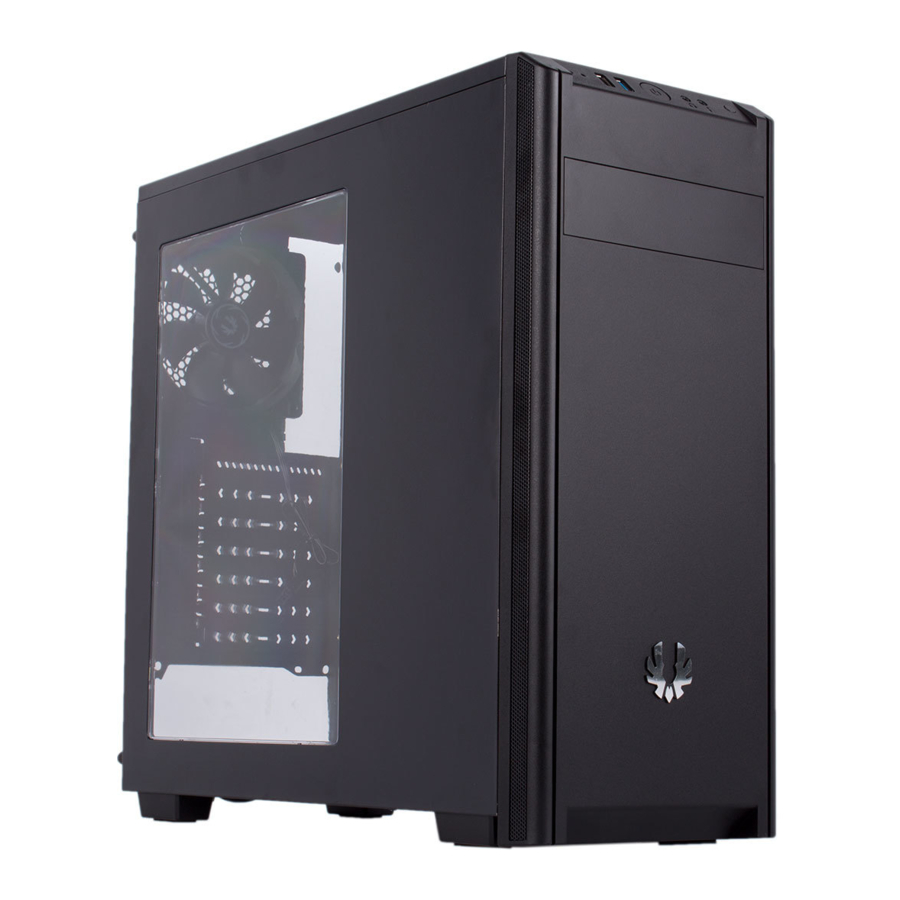

Descripción general

1. Panel frontal
2. Filtro antipolvo
3. Ventilador (120 mm)
4. Clip de ODD
5. Panel lateral
6. Panel de Windows

Instalación básica

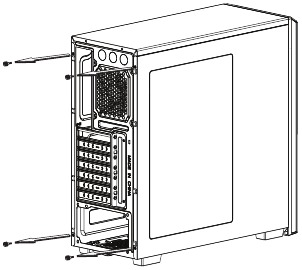

Cómo quitar los paneles laterales

1. Retire los tornillos de mariposa

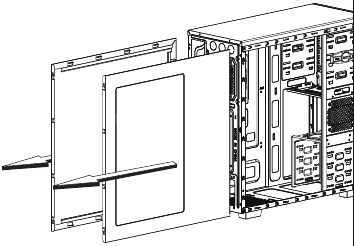

2. Deslice los paneles laterales hacia la parte posterior de la caja


Cómo quitar/limpiar los filtros antipolvo de la fuente de alimentación

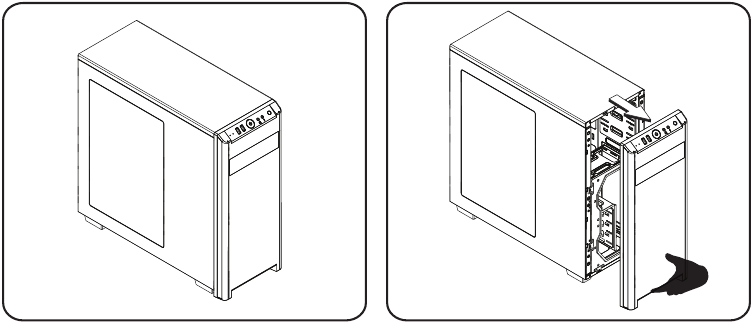

FRONTAL
Retire el panel frontal

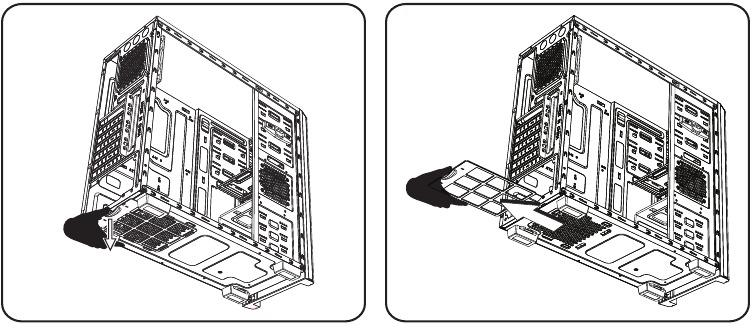

INFERIOR
Tire del filtro antipolvo de la fuente de alimentación para extraerlo de la caja

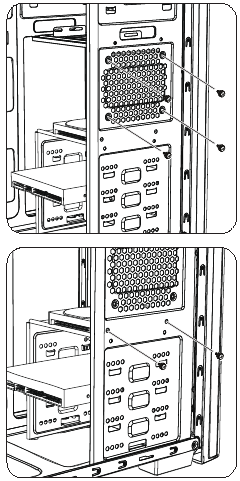

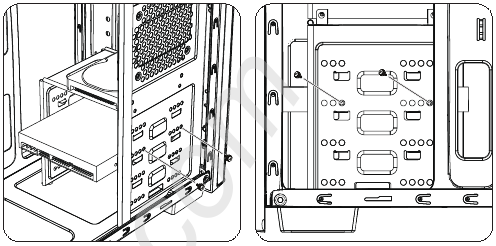

Instalación de unidades de 3,5"

1. Deslice la unidad en la bahía de unidad

2. Fíjela con tornillos (para mayor soporte, retire el panel lateral derecho e instale los tornillos también en el lado derecho)

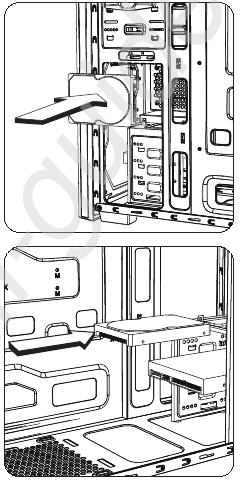

Instalación de unidades de 2,5"

1. Deslice la unidad en la bahía de unidad

2. Fíjela con tornillos (para mayor soporte, retire el panel lateral derecho e instale los tornillos también en el lado derecho)

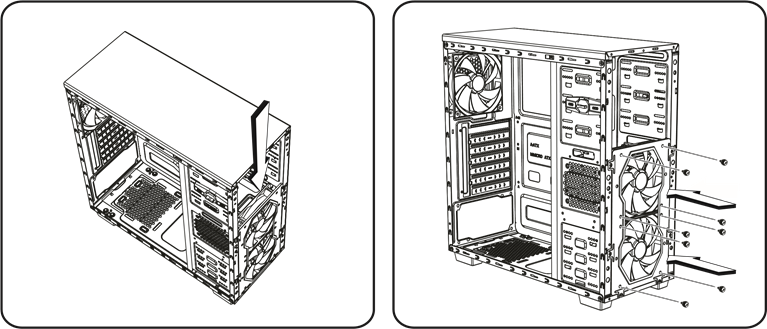

Instalación del ventilador frontal

Retire el panel frontal e instale hasta dos ventiladores de 120 mm.

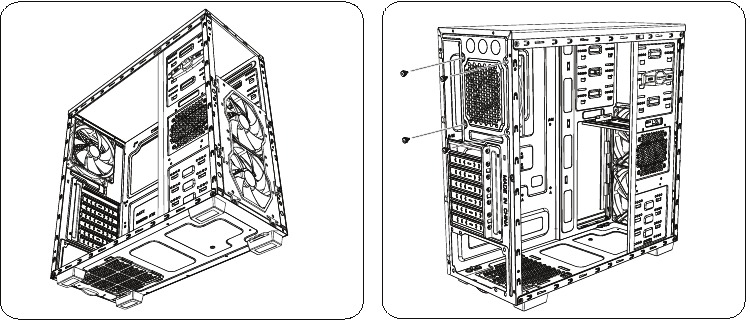

Instalación del ventilador trasero

Instale hasta dos ventiladores de 120 mm.

Instalación de la fuente de alimentación/cubierta de la fuente de alimentación

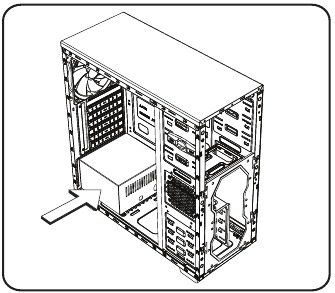

1. Empuje la cubierta de la fuente de alimentación hacia arriba y deslícela hacia la derecha.

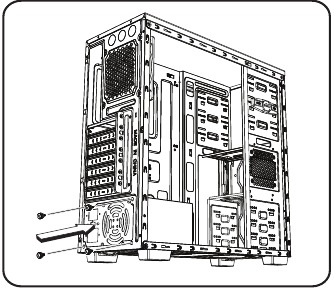

2. Inserte su fuente de alimentación y fíjela con los tornillos de la fuente de alimentación (6,32-Hex).

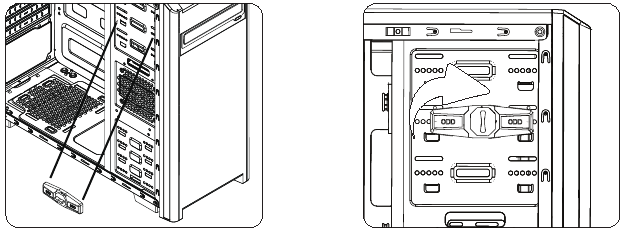

Instalación de unidades de 5,25"

1. Retire la cubierta de la unidad

2. Deslice la unidad en la bahía de unidad

3. Apriete y tire del mecanismo de bloqueo de la unidad

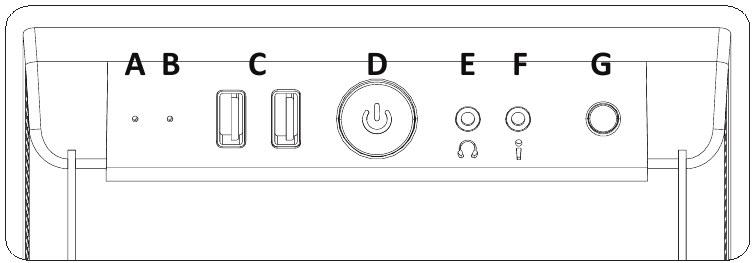

Panel de control

1. LED del HDD (rojo)
2. LED de alimentación (blanco)
3. USB 2.0x1 / USB 3.0x1
4. Botón de encendido
5. Conector para auriculares
6. Conector para micrófono
7. Botón de reinicio

www.bitfenix.com
