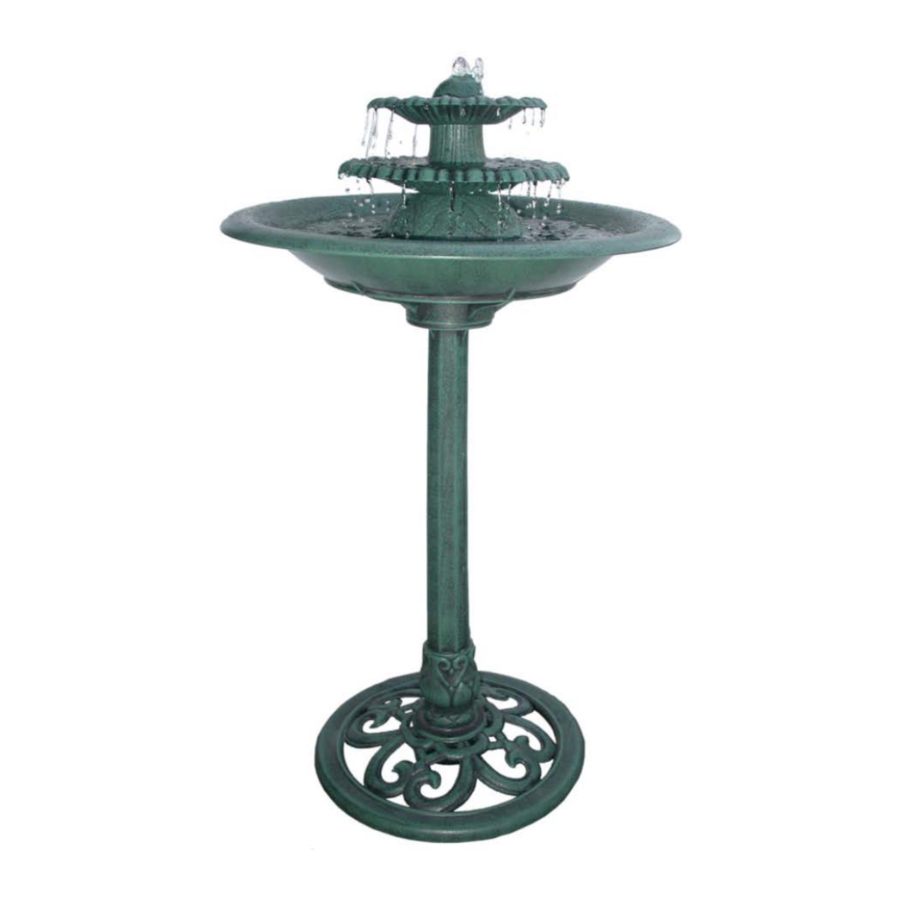

Manual de Alpine TEC 106
Contenido
Montaje y uso de su producto
Desembale todos los componentes con cuidado. Compruebe que se hayan retirado todas las piezas del embalaje. Elija un lugar adecuado para comenzar el montaje.
Piezas:
- Pieza superior del cabezal (1)
- Cuenco pequeño (1)
- Tapa del cuenco (1)
- Cuenco grande (1)
- Tapa de la bomba (1)
- Conector metálico (1)
- Bomba (1)
- Carcasa de la bomba (1)
- Recipiente (1)
- Pata (1)
- Conector inferior de la pata (1)
- Base (1)
- Tornillos/arandela (3)

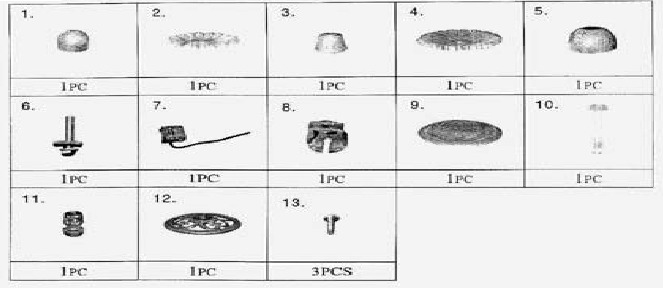

Diagrama 1-1
Montaje:
Consulte los diagramas durante el montaje.

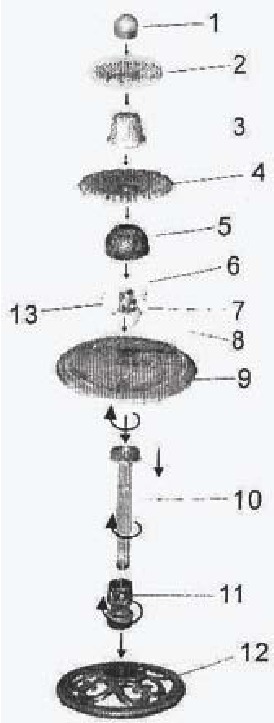

Diagrama 1-2
- Pase el cable de la bomba a través de la pata (pieza 10), el conector inferior de la pata (pieza 11) y la base (pieza 12). Ahora atornille el recipiente (pieza 9), la pata (pieza 10), el conector inferior de la pata (pieza 11) y la base (pieza 12).
- Coloque la bomba (pieza 7) y la carcasa de la bomba (pieza 8) en el recipiente y apriete con los tres tornillos y arandelas (pieza 13).
- Atornille el conector metálico (pieza 6) a la carcasa de la bomba (pieza 8). Primero conecte el conector metálico (pieza 6) y la bomba (pieza 7), luego coloque la tapa de la bomba (pieza 5) sobre la bomba (pieza 7).
- Coloque el cuenco grande (pieza 4) encima de la tapa de la bomba (pieza 5), luego la tapa del cuenco (pieza 3) sobre el cuenco grande (pieza 4), el cuenco pequeño (pieza 2) sobre la tapa del cuenco (pieza 3) y bloquéelo en su lugar atornillando la pieza superior del cabezal (pieza 1).
- Vierta agua suavemente en la fuente, teniendo cuidado de no rebosar y provocar salpicaduras. Asegúrese de que el agua sumerja completamente la bomba y de que el agua salga limpia durante el funcionamiento. Enchufe el cable de la bomba a su fuente de alimentación local y asegúrese de que no haya agua alrededor del enchufe. Mantenga siempre la fuente de alimentación en un lugar seco.
- NOTA: Recomendamos utilizar agua destilada para evitar la acumulación de residuos. La primera vez que haga funcionar la bomba, puede tardar hasta 5 minutos en expulsar completamente el aire y en que el agua fluya correctamente.
Resolución de problemas y precaución
Si tiene alguna pregunta o problema, póngase en contacto con la tienda minorista donde compró esta fuente.
- Si la bomba no funciona
- Compruebe el disyuntor o pruebe con otra toma de corriente para asegurarse de que la bomba recibe corriente eléctrica.
- Compruebe que no haya dobleces u obstrucciones en la descarga de la bomba y en los tubos
- Cualquier acumulación que obstruya el flujo de agua puede eliminarse con una manguera de jardín
- Compruebe el rotor retirando la cubierta frontal y la placa para acceder a la zona del impulsor. Gire el rotor y asegúrese de que no esté atascado o roto
- Si la bomba "escupe"
- Compruebe el nivel del agua para asegurarse de que la bomba está completamente sumergida y de que hay suficiente agua en el recipiente para que funcione la fuente. Si no hay suficiente agua, la bomba escupirá
- Si la bomba hace ruidos fuertes anormales
- Desconecte la bomba de la fuente de alimentación eléctrica y retire la cubierta y la placa frontales
- Sujete con cuidado el impulsor y tire suavemente del conjunto del impulsor/rotor fuera de la carcasa de la bomba
- Enjuague el conjunto del impulsor/rotor y limpie la cavidad con agua limpia. Si encuentra roturas o daños, póngase en contacto con su distribuidor local para obtener piezas
![PRECAUCIÓN]()
- Desenchufe siempre la bomba de la toma de corriente antes de limpiarla y manipularla
- Utilice solo agua limpia, no coloque la fuente ni las piezas en ningún otro líquido.
- Cambie el agua y limpie la bomba periódicamente para evitar la presencia de microorganismos
- Desconecte y guarde la unidad en un lugar seco si no se va a utilizar durante un período de tiempo prolongado
- No la haga funcionar con agua a más de 90 °F o 30 °C
- No levante, transporte ni tire de la bomba por el cable de alimentación o No exceda el voltaje y el vataje máximos en el transformador o la bomba
- NUNCA DEJE QUE LA BOMBA FUNCIONE EN SECO
