Manual de ring Floodlight Cam Plus
Instalación y conexión

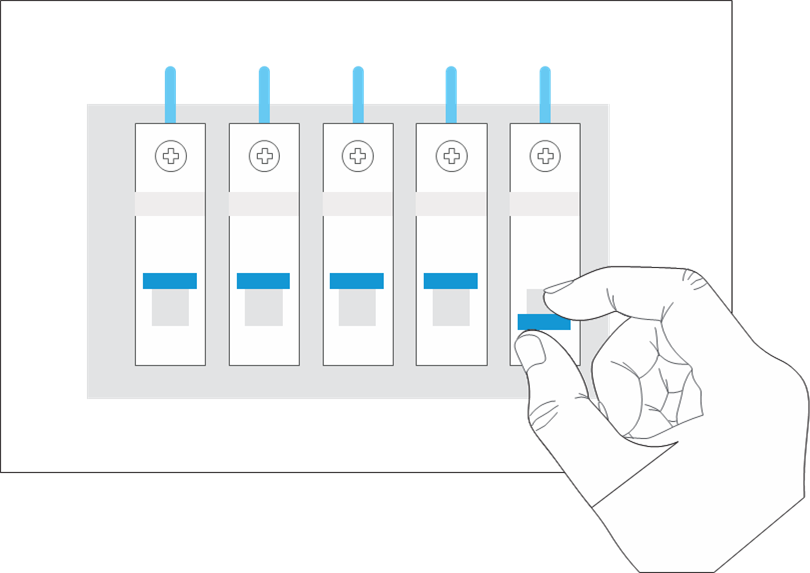

Se recomienda la instalación profesional. Desactive primero la alimentación de la luminaria existente.
Montaje en pared

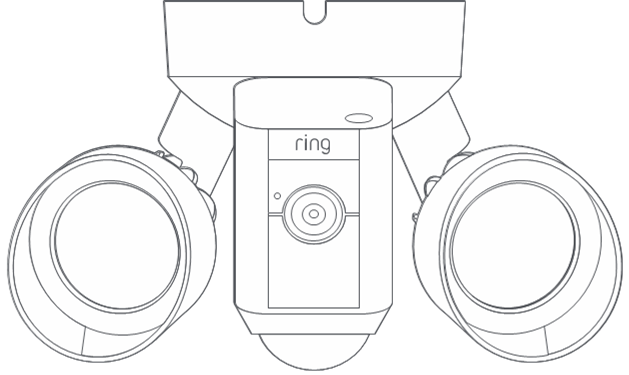

Montaje en alero

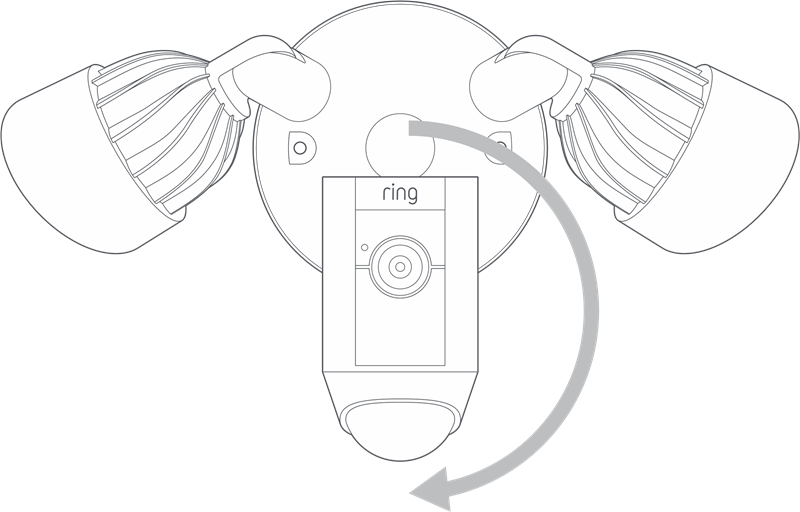

Retire la luz existente
H05RN-F 3G1.00mm2

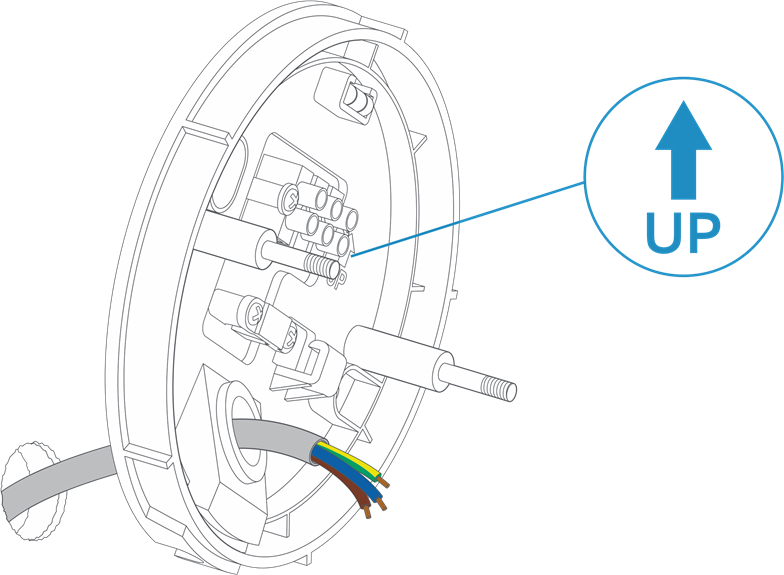

Montaje en pared

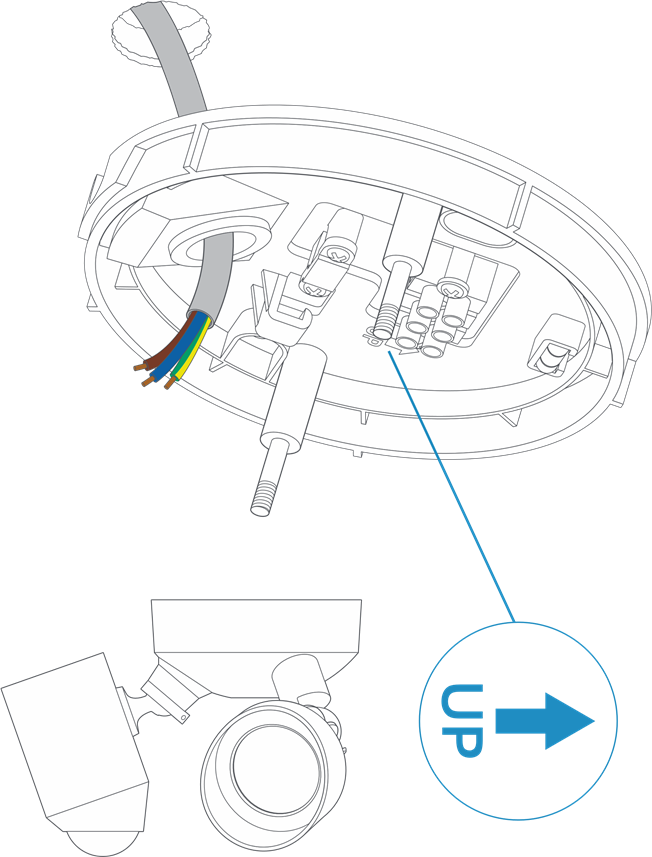

Montaje en alero
Montaje en pared

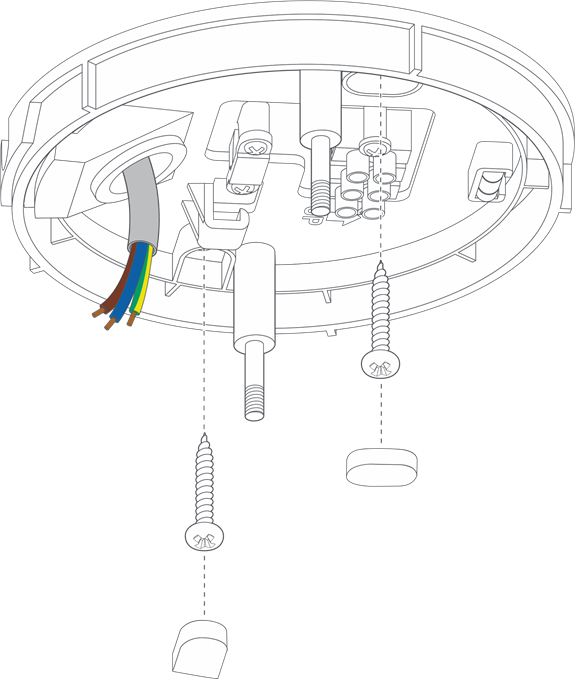

Montaje en alero

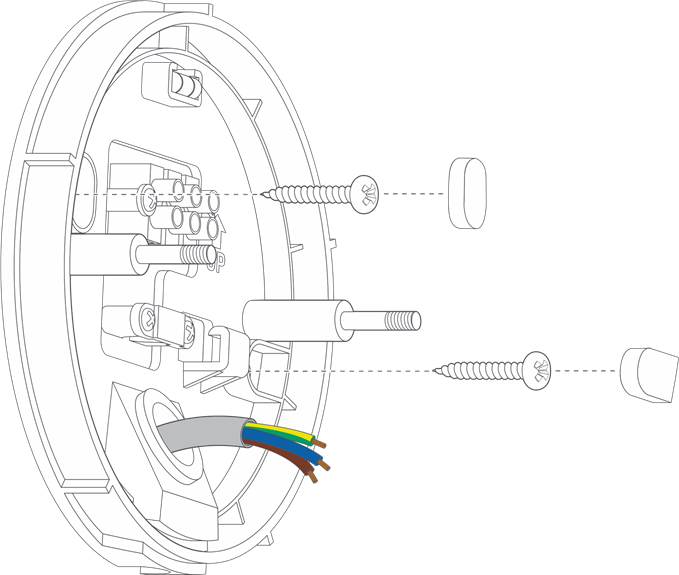

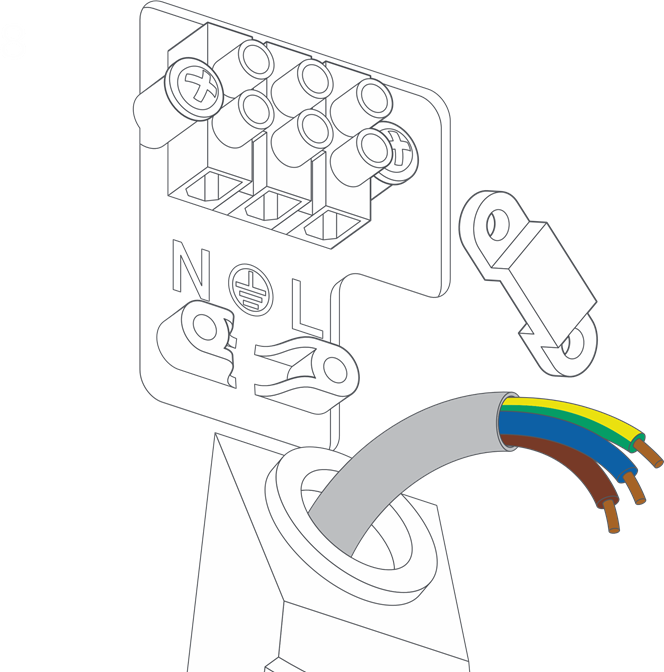

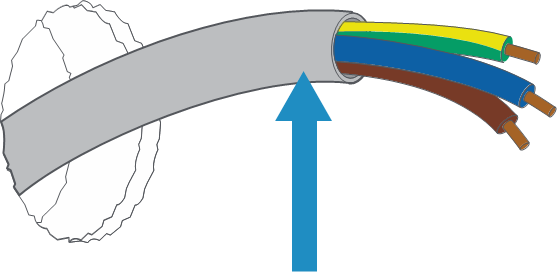

La placa de presión debe estar sobre el aislamiento del cable y no sobre los cables individuales.
Siga el código eléctrico estándar de su país. Dependiendo de la antigüedad de la casa, es posible que los cables no coincidan con los colores que se muestran a continuación. Consulte a un electricista si no está seguro.

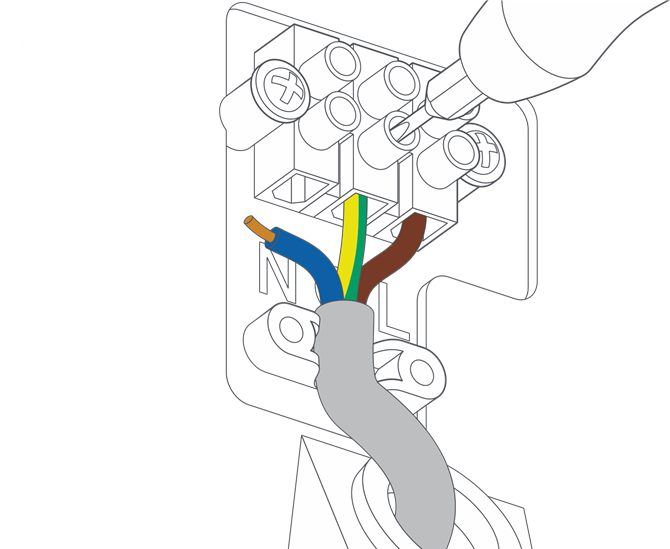

Conecte cada cable y tire de él individualmente para asegurarse de que estén seguros.

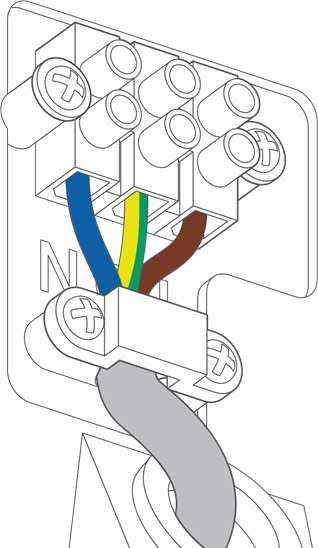

Apriete la placa de presión sobre el aislamiento del cable.

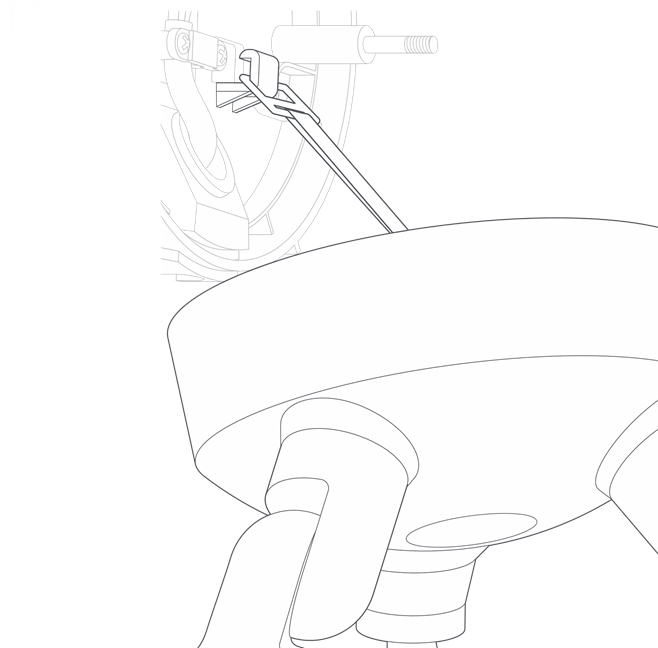

Cuelgue la cámara con la correa. Pase la hebilla de plástico por el gancho de montaje. Asegúrese de que esté seguro antes de soltarlo.

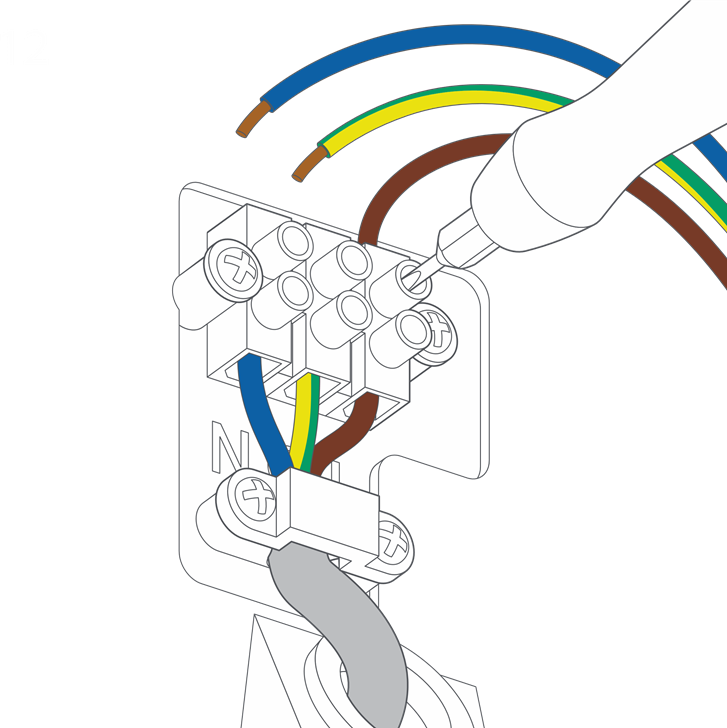

Conecte cada cable de la cámara al bloque de terminales. Tire de cada cable individualmente para asegurarse de que estén seguros.

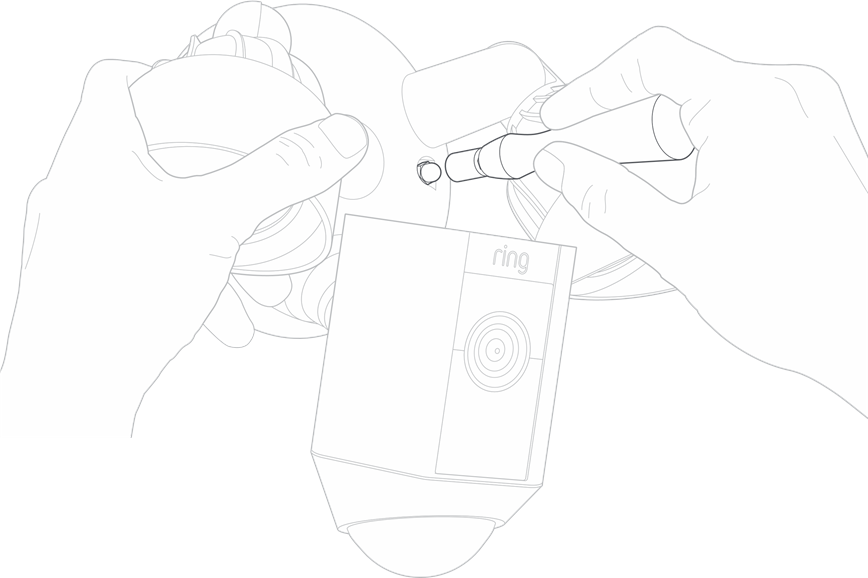

Pase los cables de la luminaria a lo largo del lado derecho de la placa de montaje. Deslice la cámara en el soporte de montaje, pero no la fuerce. Compruebe que los cables no estén atrapados. Retire la broca reversible del destornillador incluido y utilice el mango para apretar las tuercas hexagonales.

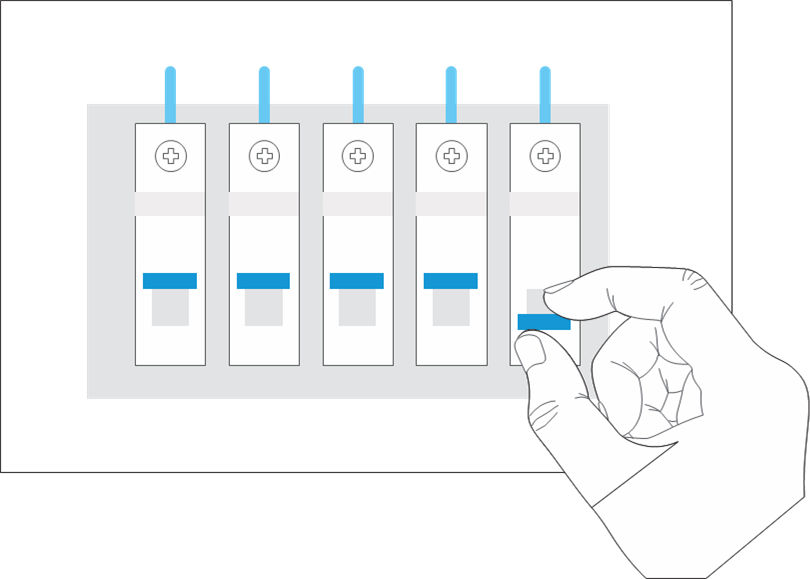

Restablezca la alimentación en la unidad del consumidor.
Instrucciones de seguridad
Riesgo de descarga eléctrica.
Es posible que se requiera la instalación por parte de un electricista cualificado en su área. Consulte las leyes y normas de construcción locales antes de realizar trabajos eléctricos; la ley puede exigir permisos y/o instalación profesional.
- Desconecte la alimentación en la unidad del consumidor antes de la instalación.
- Verifique que el voltaje de suministro sea el correcto. Conecte el dispositivo a una fuente de alimentación de 100~240 VCA 50/60 Hz.
- El cable de tierra debe estar conectado a la luminaria. NO INSTALE si no hay una conexión a tierra que funcione.
- No conecte esta luminaria a un interruptor de atenuación o temporizador.
Riesgo de incendio.

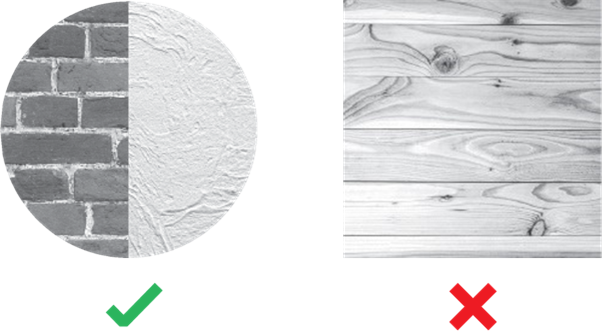

No instale cerca de superficies combustibles o inflamables. Floodlight Cam debe instalarse en una pared o alero.
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Manual de ring Floodlight Cam Plus
