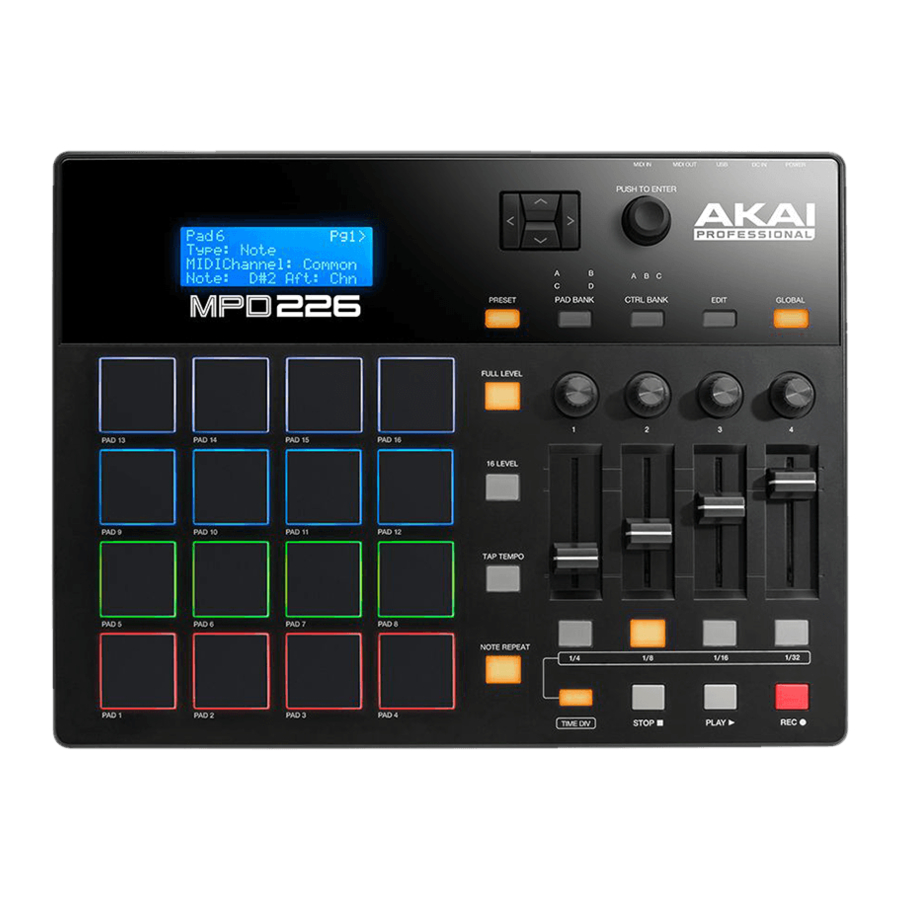

Manual de Akai MPD226

Contenido

Introducción

Contenido de la caja

  • MPD226
  • Cable USB
  • (2) Adaptadores de 1/8" a MIDI
  • Tarjetas de descarga de software
  • Guía del usuario
  • Manual de seguridad y garantía


Visite akaipro.com y busque la página web de MPD226 para descargar el software del editor de MPD226 y la documentación de los ajustes preestablecidos.

Soporte

Para obtener la información más reciente sobre este producto (requisitos del sistema, información de compatibilidad, etc.) y el registro del producto, visite: akaipro.com.

Para obtener soporte adicional del producto, visite: akaipro.com/support.

Inicio rápido

  1. Utilice el cable USB incluido para conectar el USB port (puerto USB) del MPD226 a un puerto USB disponible de su ordenador (encendido).
  2. En su ordenador, abra su estación de trabajo de audio digital (DAW).
  3. Seleccione MPD226 como el controlador en las opciones Preferences (Preferencias), Device Setup (Configuración del dispositivo) u Options (Opciones) de su DAW.

información Consejo: Puede usar MPD226 con una aplicación de iOS controlable por MIDI. Para ello:

  1. Mantenga pulsado el Up Cursor (Cursor arriba).
  2. Conecte su dispositivo iOS (encendido) al USB port (puerto USB) del MPD226 usando un kit de conexión de cámara de iPad de Apple (se vende por separado).
  3. Después de que el MPD226 se encienda, suelte el Up Cursor (Cursor arriba).

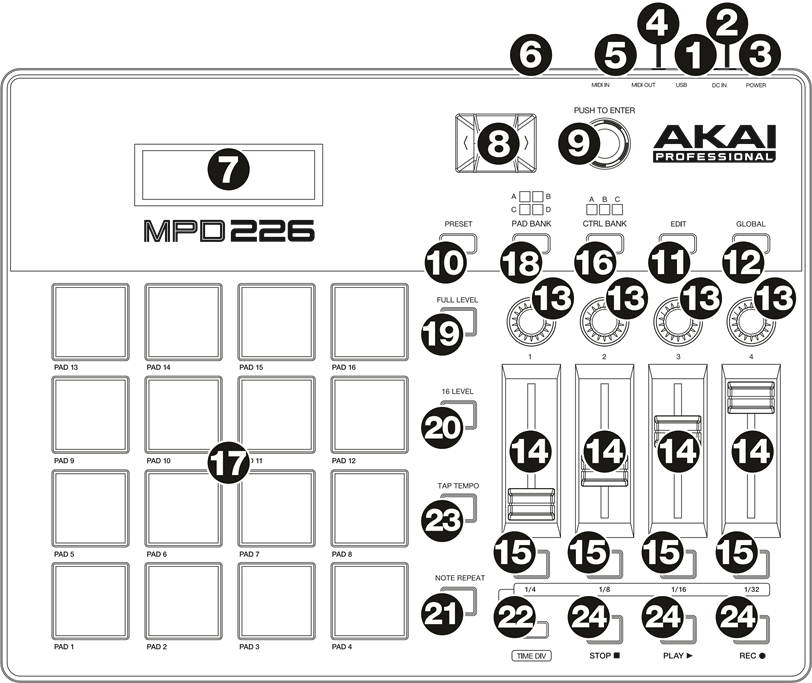

Características

Características

  1. USB Port: (Puerto USB:) Utilice un cable USB estándar para conectar este puerto USB a su ordenador. El puerto USB del ordenador proporciona suficiente energía al MPD226. Si lo conecta a un concentrador USB, asegúrese de que sea un concentrador con alimentación. Esta conexión también se utiliza para enviar y recibir datos MIDI hacia y desde su ordenador.
    También puede alimentar el MPD226 conectando este puerto USB a una toma de corriente mediante un cargador USB estándar (se vende por separado). Si hace esto, configure los controles relevantes para enviar sus mensajes MIDI fuera del MIDI Out (Salida MIDI). Cualquier control configurado para transmitir solo a través del USB Port (Puerto USB) no se enviará a un dispositivo conectado al MIDI Out (Salida MIDI).
    Cuando use el MPD226 con un equipo MIDI externo:
  • Si un dispositivo externo está conectado a la MIDI Out (Salida MIDI), su ordenador puede enviar mensajes MIDI a lo largo de esta ruta: Computer (Ordenador) → MPD226 → External Device (Dispositivo externo).
  • Si un dispositivo externo está conectado al MIDI In (Entrada MIDI), el dispositivo externo envía mensajes MIDI a lo largo de esta ruta: External Device (Dispositivo externo) → MPD226 → Computer (Ordenador). Los mensajes MIDI se pueden enviar entonces a un dispositivo externo a través del MIDI Out, pero deben pasar primero por el ordenador.
  1. Power Input: (Entrada de alimentación:) Conecte esta entrada de alimentación a una toma de corriente usando un adaptador de alimentación opcional (6 V CC, 1 A, centro positivo, se vende por separado). Alternativamente, si desea usar el MPD226 para controlar un dispositivo MIDI externo y sin una conexión de ordenador, puede conectar el USB Port (Puerto USB) del MPD226 a una toma de corriente usando un cargador USB estándar (se vende por separado).
  2. Power Button: (Botón de encendido:) Pulse este botón para encender o apagar el MPD226.
  3. MIDI Out: (Salida MIDI:) Utilice el adaptador de 1/8" a MIDI incluido y un cable MIDI estándar de cinco pines para conectar esta salida MIDI a la entrada MIDI de un dispositivo MIDI externo (p. ej., un sintetizador, secuenciador, caja de ritmos, etc.). Consulte la descripción anterior del USB Port (Puerto USB) para obtener información sobre cómo se enrutan los mensajes MIDI al usar el MPD226.


No conecte dispositivos de audio (p. ej., auriculares, monitores, etc.) a este conector. Utilice el adaptador de 1/8" a MIDI incluido para conectar solo dispositivos MIDI.

  1. MIDI In: (Entrada MIDI:) Utilice el adaptador de 1/8" a MIDI incluido y un cable MIDI estándar de cinco pines para conectar esta entrada MIDI a la salida MIDI de un dispositivo MIDI externo (p. ej., otro controlador MIDI). Los mensajes MIDI enviados a esta entrada MIDI se enviarán a su ordenador a través del puerto USB. Consulte la descripción anterior del USB Port (Puerto USB) para obtener información sobre cómo se enrutan los mensajes MIDI al usar el MPD226.


No conecte dispositivos de audio (p. ej., auriculares, monitores, etc.) a este conector. Utilice el adaptador de 1/8" a MIDI incluido para conectar solo dispositivos MIDI.

  1. Kensington® Lock: (Ranura de seguridad Kensington:) Puede utilizar esta ranura de seguridad Kensington para fijar el MPD226 a una mesa u otra superficie.
  2. Display: (Pantalla:) Utilice esta pantalla para ver los menús, las opciones, los parámetros y los ajustes del MPD226.
  3. Cursors: (Cursores:) Utilice estos botones para navegar por los menús y las opciones de la página actual de la pantalla.
  4. Data Dial: (Dial de datos:) Utilice este dial para cambiar los valores de los parámetros, los ajustes, etc. en la pantalla. Al pulsar el dial también funciona como botón Enter (Intro).
  5. Preset: (Preajuste:) Pulse este botón para entrar en el modo de preajuste. Consulte Funcionamiento > Modo de preajuste para obtener más información.
  6. Edit: (Editar:) Pulse este botón para entrar en el modo de edición. Consulte Funcionamiento > Modo de edición para obtener más información.
  7. Global: (Global:) Pulse este botón para entrar en el modo global. Consulte Funcionamiento > Modo global para obtener más información.
  8. Potentiometers: (Potenciómetros:) Utilice estos mandos de 360º para enviar mensajes de controlador continuo a su software o dispositivo MIDI externo.
  9. Faders: (Faders:) Utilice estos faders para enviar mensajes de controlador continuo a su software o dispositivo MIDI externo.
  10. Switches: (Interruptores:) Utilice estos interruptores para enviar mensajes MIDI CC a su software o dispositivo MIDI externo. Mientras que Time Div (División de tiempo) está iluminado, pulse uno de estos interruptores para seleccionar la división de tiempo de la función de repetición de notas. Pulse un interruptor iluminado para seleccionar una división de tiempo basada en tresillos (el interruptor parpadeará). Pulse de nuevo el interruptor parpadeante para volver a la división de tiempo normal.
  11. Control Bank (Ctrl Bank): (Banco de control (Ctrl Bank):) Utilice este botón para seleccionar uno de los tres bancos independientes de potentiometers (potenciómetros), faders (faders) e switches (interruptores). Esto le permite controlar hasta 36 parámetros independientes.
  12. Pads: (Pads:) Utilice estos pads para activar golpes de batería u otras muestras en su software o módulo de sonido MIDI externo. Los pads son sensibles a la presión y a la velocidad, lo que los hace muy sensibles e intuitivos de tocar.
  13. Pad Bank: (Banco de pads:) Utilice este botón para seleccionar uno de los cuatro bancos independientes de pads. Esto le permite acceder hasta a 64 pads diferentes (16 pads en 4 bancos de pads).
  14. Full Level: (Nivel máximo:) Pulse este botón para activar el modo de nivel máximo en el que los pads siempre suenan a la máxima velocidad (127), sin importar lo fuerte o suave que los golpee.
  15. 16 Level: (16 niveles:) Pulse este botón para activar/desactivar 16 Level (16 niveles). Cuando se activa, el último pad que se golpeó se copiará temporalmente a los 16 pads. Los pads ahora emitirán el mismo número de nota que el pad inicial, pero a valores de velocidad fijos que aumentan a medida que aumentan los números de pad (p. ej., el Pad 1 es el mínimo, el Pad 16 es el máximo), independientemente de lo fuerte que los golpee.
  16. Note Repeat: (Repetición de nota:) Mantenga pulsado este botón mientras golpea un pad para que el pad se reactive a una velocidad basada en el tempo actual y los ajustes de división de tiempo.
    Consejo: Puede sincronizar la repetición de notas con una fuente de reloj MIDI interna o externa.
  17. Tap Tempo: (Tempo de pulsación:) Pulse este botón a tiempo con el tempo deseado para introducir un nuevo tempo (en BPM). Esto afectará a la velocidad de la función de repetición de notas.

información Nota: Este botón está desactivado si la repetición de notas está sincronizada con una fuente de reloj MIDI externa.

  1. Time Div: (División de tiempo:) Pulse este botón y, a continuación, pulse uno de los cuatro switches (interruptores) que hay encima para seleccionar la división de tiempo de la función de repetición de notas: negras (1/4), corcheas (1/8), semicorcheas (1/16) o fusas (1/32). Pulse un interruptor iluminado para seleccionar una división de tiempo basada en tresillos (el interruptor parpadeará). Pulse de nuevo el interruptor parpadeante para volver a la división de tiempo normal. Mientras este botón esté iluminado, los switches (interruptores) no enviarán ninguno de sus mensajes MIDI normales.
  2. Transport Buttons: (Botones de transporte:) Estos tres botones son botones dedicados para enviar comandos convencionales de control de transporte: Stop (Parar), Play (Reproducir) y Record (Grabar). Estos se pueden configurar para enviar MIDI (Start/Stop), valores MIDI CC preasignados, MMC (MIDI Machine Control) y MMC/MIDI SysEx. El ajuste PTEX es para usarlo solo con Avid® Pro Tools® Express.

Funcionamiento

El MPD226 tiene tres modos de funcionamiento diferentes. Se puede acceder a cada modo pulsando el botón correspondiente en el MPD226.

En cada página de cada modo:

  • Utilice los cursores arriba/abajo para moverse entre los ajustes de la página actual.
  • Utilice los cursores izquierda/derecha para moverse entre las diferentes páginas.
  • Gire el dial de datos para cambiar el valor/ajuste seleccionado actualmente.

A continuación, se ofrece una breve descripción de cada modo. Cada modo se describe en detalle en su sección correspondiente más adelante en esta Guía del usuario.

Modo Preset: Este modo le permite cargar sus programas almacenados. Un programa es una colección de información sobre cómo se comportarán los controles (pads, faders, etc.). Su comportamiento se puede ajustar en el modo de edición y luego almacenarse. El uso de programas le permite guardar diferentes configuraciones, que se pueden cargar rápidamente cuando las necesite, sin tener que reprogramar el MPD226 cada vez. Consulte la sección Modo Preset para obtener más información.

Modo Edit: Este modo le permite editar la configuración del MPD226. El modo Edit es una herramienta potente para personalizar su configuración. En este modo, puede realizar cambios en el comportamiento de los pads, los faders y otras funciones. Por ejemplo, es posible que desee que un fader transmita solo un rango limitado de datos MIDI, o que los pads transmitan en un canal MIDI diferente al de los faders. Puede cambiar estos y otros parámetros en el modo Edit. Consulte la sección Modo Edit para obtener más información.

Modo Global: Este modo le permite establecer parámetros globales y realizar cambios generales en el funcionamiento del MPD226. Por ejemplo, puede establecer el brillo de la pantalla, el canal común MIDI, la configuración del reloj MIDI, la curva de velocidad y la sensibilidad de los pads, y mucho más. Consulte la sección Modo Global para obtener más información.

Modo Preset

El modo Preset le permite seleccionar y cargar un programa. El MPD226 tiene varios programas predeterminados que hemos creado para que funcionen específicamente con algunos DAW o plug-ins populares, pero también puede crear/editar, almacenar y cargar sus propios programas.

Para seleccionar/cargar un programa:

  1. Pulse Preset (Preset) . (Cada vez que se enciende el MPD226 por primera vez, estará automáticamente en el modo Programa). La pantalla mostrará el nombre del programa actual (parpadeando).
  2. Gire el dial de datos para navegar por la lista de programas disponibles.
  3. Pulse el dial de datos para cargar el programa deseado.

Para editar un programa, consulte la sección Modo Edit.

Para guardar su nueva configuración en un programa:
Información importante: Almacene su configuración editada en un programa para que no se pierda cuando se cargue un nuevo programa.
Sin guardar su configuración editada, sus cambios se perderán si carga un nuevo programa.

  1. Pulse Preset (Preset) para entrar en el modo Preset.
  2. Pulse el cursor derecho para entrar en la página Store Program (Guardar programa).
  3. Utilice los cursores arriba/abajo para seleccionar el campo Save To (Guardar en) o Name (Nombre):
  • Save To: (Guardar en:) Gire el dial de datos para seleccionar el Preset en el que desea guardar su nueva configuración (esto sobrescribirá ese Preset).
  • Name: (Nombre:) Gire el dial de datos para seleccionar el carácter actual. Utilice los cursores izquierda/derecha para moverse al carácter anterior/siguiente.
  1. Pulse el dial de datos para guardar el Preset. Su configuración se guardará en el nuevo Preset y la pantalla volverá automáticamente al modo Preset normal.

Modo Editar

  1. Para entrar en el Modo Editar, pulse Edit (Editar).
  2. Seleccione un control para editarlo tocando, pulsando o manipulando el control deseado (fader, pad, etc.). En la display (pantalla), el nombre del control seleccionado aparecerá en la esquina superior izquierda y los parámetros editables se mostrarán debajo de él.

En cada página del Modo Editar:

  • Utilice los Cursors (cursores) arriba/abajo para moverse por los parámetros de la página actual.
  • Si hay varias páginas (indicadas por Pg1, Pg2, etc.), utilice los Cursors (cursores) izquierdo/derecho para moverse entre las diferentes páginas.
  • Gire el Data Dial (dial de datos) para cambiar el valor/ajuste seleccionado actualmente. Cualquier valor/ajuste se selecciona automáticamente; no tiene que pulsar el Data Dial (dial de datos) para entrar o seleccionarlo.
  1. Para editar más controles, repita los Pasos 2–3.

Consulte las siguientes secciones para obtener información específica sobre los parámetros editables de cada control.

Pads (Pad 01–64)
Type: (Tipo:) El tipo de evento que se enviará. Los ajustes disponibles son Note (Nota), Program Change (Cambio de programa) y Program Bank (Banco de programas).
MIDI Channel: (Canal MIDI:) Este ajuste determina sobre qué canal MIDI se envían los datos. Los ajustes disponibles son Common (Común), USB A1–A16 y USB B1–B16.
Note: (Nota:) Si Note (Nota) es el tipo seleccionado, esto asigna el número de nota.
Aft: Si Note (Nota) es el tipo seleccionado, esto determina los ajustes de Aftertouch. Las opciones disponibles son Off (Apagado), Chn (Aftertouch de canal) y Poly (Aftertouch polifónico).
Program Number / Pgm: (Número de programa / Pgm:) Si Program Change (Cambio de programa) o Program Bank (Banco de programas) es el tipo seleccionado, esto determina el número de programa. El rango disponible es 000–127.
Msb / Lsb: Si Program Change (Cambio de programa) o Program Bank (Banco de programas) es el tipo seleccionado, estos determinan el MSB (bit más significativo) y el LSB (bit menos significativo). El rango disponible es 000–127.
MIDI to DIN: (MIDI a DIN:) Determina si los datos MIDI se envían o no a la MIDI Out (salida MIDI) (On (Encendido)) o no (Off (Apagado)). Los datos MIDI se enviarán a la conexión USB del MPD226 independientemente de este ajuste.
On Color / Off Color: (Color activado / Color desactivado:) Estos determinan qué colores tendrá el pad cuando se pulse (On (Encendido)) y cuando no se pulse (Off (Apagado)). Los ajustes disponibles son Off (Apagado), Red (Rojo), Orange (Naranja), Amber (Ámbar), Yellow (Amarillo), Green (Verde), Green Blue (Verde azulado), Aqua (Aguamarina), Light Blue (Azul claro), Blue (Azul), Purple (Púrpura), Pink (Rosa), Hot Pink (Rosa intenso), Light Purple (Morado claro), Light Green (Verde claro), Light Pink (Rosa claro), Grey (Gris).
Note Mode: (Modo de nota:) Si Note (Nota) es el tipo seleccionado, esto determina si está en modo Toggle (Alternar) o Momentary (Momentáneo).

Faders (Fader 01–12)
Type: (Tipo:) El tipo de evento que se enviará. Los ajustes disponibles son Aftertouch y MIDI CC.
MIDI Channel: (Canal MIDI:) Este ajuste determina sobre qué canal MIDI se envían los datos. Los ajustes disponibles son Common (Común), USB A1–A16 y USB B1–B16.
CC Number: (Número CC:) Si MIDI CC es el tipo seleccionado, esto determina el CC MIDI. El rango disponible es 000–127.
MIDI to DIN: (MIDI a DIN:) Determina si los datos MIDI se envían o no a la MIDI Out (salida MIDI) (On (Encendido)) o no (Off (Apagado)). Los datos MIDI se enviarán a la conexión USB del MPD226 independientemente de este ajuste.
Min / Max: (Mín. / Máx.:) Si Aftertouch es el tipo seleccionado, estos determinan los valores más bajos (Min (Mínimo)) y más altos
(Max (Máximo)). (Si el mínimo es mayor que el máximo, la polaridad del fader se invertirá).

Switches (Switch 01–12)
Type: (Tipo:) El tipo de evento que se enviará. Los ajustes disponibles son Note (Nota), CC, PrgChange, PrgBank y Keystroke (Pulsación de tecla).
MIDI Channel: (Canal MIDI:) Este ajuste determina sobre qué canal MIDI se envían los datos. Los ajustes disponibles son Common (Común), USB A1–A16 y USB B1–B16.
Note: (Nota:) Si Note (Nota) es el tipo seleccionado, esto asigna el número de nota.
Velo: (Velocidad:) Si Note (Nota) es el tipo seleccionado, esto asigna la velocidad. El rango disponible es 000–127.
Mode: (Modo:) Si Note (Nota) o CC es el tipo seleccionado, esto determina si está en modo Toggle (Alternar) o Momentary (Momentáneo).
CC Number: (Número CC:) Si CC es el tipo seleccionado, esto determina el número CC MIDI. El rango disponible es 000–127.
Invert: (Invertir:) Si CC es el tipo seleccionado, los interruptores envían 000 como el valor "off" (desactivado) y 127 como el valor "on" (activado). Esto determina si los valores enviados son normales (Off (Apagado)), como se ha descrito anteriormente, o si están conmutados/invertidos (On (Encendido)).
Program Number / Pgm: (Número de programa / Pgm:) Si PrgChange o PrgBank es el tipo seleccionado, esto determina el número de programa. El rango disponible es 000–127.
Msb / Lsb: (Msb / Lsb:) Si PrgChange o PrgBank es el tipo seleccionado, estos determinan el MSB (bit más significativo) y el LSB (bit menos significativo). El rango disponible es 000–127.
MIDI to DIN: (MIDI a DIN:) Determina si los datos MIDI se envían o no a la MIDI Out (salida MIDI) (On (Encendido)) o no (Off (Apagado)). Los datos MIDI se enviarán a la conexión USB del MPD226 independientemente de este ajuste.
Key 1: (Tecla 1:) Si Keystroke (Pulsación de tecla) es el tipo seleccionado, esto determina qué pulsación de tecla envía el interruptor. Las pulsaciones de tecla disponibles son 0–9, A–Z, F1–F12, Backspace (Retroceso), Return (Retorno), Up Arrow (Flecha arriba), Down Arrow (Flecha abajo), Left Arrow (Flecha izquierda), Right Arrow (Flecha derecha), Tab (Tabulador), varios símbolos (, . / [ ] \ ';), Esc (Escape), Insert (Insertar), Home (Inicio), Page Up (Página arriba), Delete (Suprimir), End (Fin), Page Down (Página abajo) y Num 0–9.
Key 2: (Tecla 2:) Si Keystroke (Pulsación de tecla) es el tipo seleccionado, esto determina qué pulsación de tecla modificadora (p. ej., Mayús, Comando, etc.), si la hay, envía el interruptor con la pulsación de tecla Key 1 (Tecla 1). Las pulsaciones de tecla modificadoras disponibles son None (Ninguna), Control, Shift (Mayús), Alt, Option (Opción), Control-Shift (Control-Mayús), Control-Alt, Control-Option (Control-Opción), Shift-Alt (Mayús-Alt), Shift-Option (Mayús-Opción), Alt-Option (Alt-Opción), Control-Option-Alt (Control-Opción-Alt), Control-Shift-Alt (Control-Mayús-Alt) y ControlShift-Option (ControlMayús-Opción).
Tip: (Consejo:) El protocolo HID (dispositivo de interfaz humana) permite a los dispositivos enviar pulsaciones de teclado típicas de ordenador. Los mandos de juegos USB son un ejemplo de esto, ya que actúan como una alternativa al teclado de su ordenador. El MPD226 también utiliza el protocolo HID, lo que le permite configurar ciertos botones para enviar las pulsaciones de teclas que utilice con más frecuencia a su software, de modo que ya no tenga que cambiar constantemente el foco entre el teclado del ordenador y su MPD226.

Knobs (Potentiometer 01–12)
Type: (Tipo:) El tipo de mensaje que se enviará. Los ajustes disponibles son MIDI CC, Aftertouch, Incremento/Decremento 1 (Inc/Dec1) e Incremento/Decremento 2 (Inc/Dec2).
MIDI Channel: (Canal MIDI:) Este ajuste determina sobre qué canal MIDI se envían los mensajes. Los ajustes disponibles son Common (Común), USB A1–A16 y USB B1–B16.
CC Number: (Número CC:) Si MIDI CC o Inc/Dec2 es el tipo seleccionado, esto determina el número CC MIDI. El rango disponible es 000–127.
MIDI to DIN: (MIDI a DIN:) Esto determina si los datos MIDI se envían o no a la salida MIDI (On (Encendido)) o no (Off (Apagado)). Los datos MIDI se enviarán a la conexión USB del MPD226 independientemente de este ajuste.
Min / Max: (Mín. / Máx.:) Si MIDI CC o Aftertouch es el tipo seleccionado, estos determinan los valores más bajos (Min (Mínimo)) y más altos (Max (Máximo)). (Si el mínimo es mayor que el máximo, la polaridad del mando se invertirá). El rango disponible es 000–127.
MSB / LSB: (MSB / LSB:) Si Inc/Dec1 es el tipo seleccionado, estos determinan el MSB (bit más significativo) y el LSB (bit menos significativo). El rango disponible es 000–127.
Value: (Valor:) Si Inc/Dec1 es el tipo seleccionado, esto determina el valor enviado por un mensaje de Incremento (CC #96) o Decremento (CC #97). El rango disponible es 000–127.

Note Repeat
Time Division: (División de tiempo:) La velocidad de la repetición de Note Repeat como una división del tempo maestro o reloj externo. Las opciones disponibles son 1/4, 1/4T, 1/8, 1/8T, 1/16, 1/16T, 1/32 y 1/32T. (T denota una división de tiempo basada en tresillos).
Mode: (Modo:) Esto determina si está en modo Toggle (Alternar) o Momentary (Momentáneo).
Gate: (Puerta:) La duración de las notas repetidas de la función Note Repeat. El rango disponible es 1–99% del ajuste de división de tiempo actual.
Swing: (Vaivén:) La cantidad de swing utilizada en las notas repetidas de la función Note Repeat. El rango disponible es 50–75%.

Tempo (Tap Tempo)
BPM: El tempo como se indica en pulsaciones por minuto. El rango disponible es 30–300 BPM.
Time Division: (División de tiempo:) La velocidad de la repetición de Note Repeat como una división del tempo maestro o reloj externo. Las opciones disponibles son 1/4, 1/4T, 1/8, 1/8T, 1/16, 1/16T, 1/32 y 1/32T. (T denota una división de tiempo basada en tresillos).
Gate: (Puerta:) La duración de las notas repetidas de la función Note Repeat. El rango disponible es 1– 99% del ajuste de división de tiempo actual.
Swing: (Vaivén:) La cantidad de swing utilizada en las notas repetidas de la función Note Repeat. El rango disponible es 50–75%.

Transport (Stop (Detener), Play (Reproducir), Rec (Grabar))
Type: (Tipo:) El tipo de evento que se enviará. Los ajustes disponibles son MMC, MMC/MIDI, MIDI Real Time (MIDI en tiempo real), MIDI CC y PTEX. Cuando se ajusta a PTEX, los mensajes de control de transporte se enviarán solo en el puerto USB B, Canal 16, independientemente del ajuste de Canal Común (Common Chnl). El ajuste PTEX es para su uso exclusivo con Avid® Pro Tools® Express.
MIDI to DIN: (MIDI a DIN:) Determina si los datos MIDI se envían o no a la MIDI Out (salida MIDI) (On (Encendido)) o no (Off (Apagado)). Los datos MIDI se enviarán a la conexión USB del MPD226 independientemente de este ajuste.

Modo Global

Para entrar en el modo Global, pulse Global (Global).

En cada página del modo Global:

  • Use los Cursors (cursores) arriba/abajo para moverse por los parámetros de la página actual.
  • Use los Cursors (cursores) izquierda/derecha para moverse entre las diferentes páginas.
  • Gire el Data Dial (dial de datos) para cambiar el valor/ajuste actualmente seleccionado. Cualquier valor/ajuste se selecciona automáticamente; no tiene que pulsar el Data Dial (dial de datos) para entrar o seleccionarlo.

MPD226 en modo global
Para guardar sus ajustes globales, consulte la sección Utilities (Utilidades) que aparece más abajo.

Consulte las siguientes secciones para obtener información específica sobre los parámetros editables de cada control.

MIDI Channel (Canal MIDI)
Common Chnl (Channel) (Canal común (canal)): Este ajuste determina qué canal MIDI es el canal común (se pueden asignar varios controles al canal común en el modo Edit). Los ajustes disponibles son USB A1–A16 y USB B1–B16.

Note Display (Visualización de notas)
Type (Tipo): Determina si la pantalla mostrará las notas como Values (valores) (p. ej., C2, F#3, etc.) o como un Number (número) (p. ej., 36, 54, etc.).

Pads
Pad Threshold (Umbral del pad): El umbral de velocidad para activar los pads. El rango disponible es 0–10. Esto puede ayudar a prevenir la activación falsa o facilitar la activación de los pads.
Velocity Curve (Curva de velocidad): La curva de velocidad de los pads. Los ajustes disponibles son Linear (lineal), Exp1, Exp2, Log1 y Log2.
Pad Gain (Ganancia del pad): La sensibilidad general de la velocidad de los pads. El rango disponible es 1–10. En 1, se necesitaría mucha fuerza para generar un valor de velocidad de 127. En 10, ocurre lo contrario.

Tempo
Tempo: El tempo global indicado en pulsaciones por minuto. Cuando MPD226 está usando su reloj MIDI interno, este ajuste de tempo global determina la velocidad de la tasa de repetición de notas. El rango disponible es 30–300 BPM.
Tap Average (Promedio de tap): El número de veces que tendría que pulsar Tap Tempo (Tap Tempo) para introducir un nuevo tempo. El rango disponible es 2–4.
Tempo LED (LED de tempo): Cuando MPD226 está usando su reloj MIDI interno, el LED de Tap Tempo (Tap Tempo) parpadeará a tiempo con el ajuste de tempo actual. Puede configurar esta función en On (encendido) o Off (apagado).

Clock (Reloj)
Source (Fuente): Determina si MPD226 usa su reloj MIDI Internal (interno) o se refiere a un reloj External (externo) (p. ej., desde una DAW).

SysEx
Send Program (Enviar programa): El programa que se enviará a través de SysEx. Las opciones disponibles son los números de programa individuales o all (todos) los programas. Pulse el Data Dial (dial de datos) para enviar el programa.

Utilities
Contrast (Utilidades
Contraste): El contraste de la display (pantalla). Las opciones disponibles son de 0 a 99.

Save Globals (Guardar globales)
En esta página, pulse el Data Dial (dial de datos) para guardar sus ajustes globales. Después de que Saving Globals (Guardando globales) parpadee en la pantalla, los ajustes globales se guardan en la memoria interna del MPD226.

OS
Version (SO
Versión): La información actual del sistema operativo del MPD226.
Boot ROM: La información actual de la memoria de solo lectura ROM del MPD226.
